💥第一部分——内容介绍

---

基于Matlab/CasADi框架的模型预测控制（MPC）方法，应用于质点车辆模型的轨迹跟踪问题

摘要
本文提出一种基于Matlab/CasADi框架的模型预测控制（MPC）方法，应用于质点车辆模型的轨迹跟踪问题。通过建立离散时间运动学模型，设计包含状态跟踪误差与控制量惩罚的二次型目标函数，结合车辆动力学约束与控制输入约束，实现高精度轨迹跟踪。仿真结果表明，该方法在满足约束条件下可有效提升轨迹跟踪性能。

关键词：模型预测控制、CasADi、质点车辆模型、轨迹跟踪、优化控制

1. 引言

模型预测控制（MPC）因其对多约束系统处理的优越性，在自动驾驶与机器人控制领域得到广泛应用。本文针对质点车辆模型，研究基于CasADi优化工具的MPC控制器设计方法。CasADi作为非线性优化求解工具，通过符号计算与自动微分技术，可高效处理带约束的非线性优化问题。

研究目标包括：

1. 建立质点车辆模型的离散时间运动学方程
2. 设计包含状态跟踪误差与控制量惩罚的MPC目标函数
3. 引入速度、加速度及转向角约束条件
4. 通过仿真验证控制器在典型轨迹下的跟踪性能

2. 质点车辆模型

2.1 模型描述

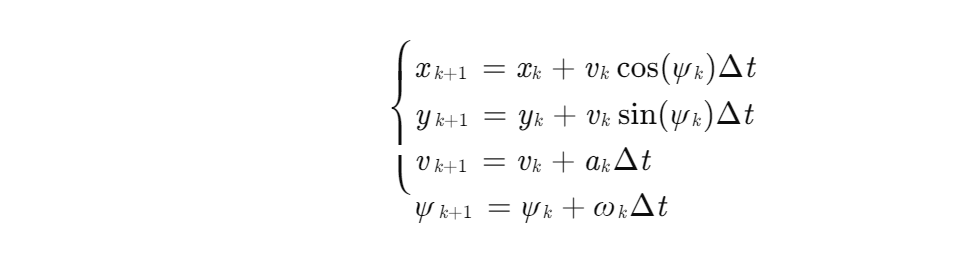

将车辆简化为质点模型，忽略轮胎动力学与车辆几何特性，状态变量包含全局坐标(x,y)、速度v及航向角ψ。控制输入为纵向加速度a与转向角速度ω。离散时间运动学方程为：

其中Δt为采样时间。该模型假设车辆在采样周期内保持恒定控制输入。

2.2 模型特性

• 线性/非线性特性：状态转移方程关于状态变量为非线性（因包含三角函数），关于控制输入为线性
• 约束条件：速度、加速度及转向角需满足物理限制
• 适用场景：适用于低速、大曲率路径下的轨迹跟踪问题

3. MPC控制器设计

3.1 优化问题构建

设计有限时域滚动优化问题，在每个控制周期求解：

3.2 约束处理

• 状态约束：通过显式约束方程实现
• 控制约束：采用投影法处理输入饱和
• 终端约束：未显式引入终端约束，依赖预测时域长度保证稳定性

3.3 求解策略

利用CasADi的IPOPT求解器进行非线性规划（NLP）问题求解，通过符号计算自动生成梯度与Hessian矩阵，提升求解效率。

4. 仿真验证

4.1 仿真参数设置

• 采样时间：Δt=0.1 s
• 预测时域：N=20
• 控制权重：λu​=0.1
• 约束条件：vmax​=10 m/s, amax​=2 m/s², ωmax​=1 rad/s
• 参考轨迹：圆形轨迹（半径R=20 m）与双移线轨迹

4.2 性能指标

定义轨迹跟踪误差ek​=(xk​−xk,ref​)2+(yk​−yk,ref​)2​，统计仿真周期内最大误差emax​与平均误差eˉ。

4.3 结果分析

• 圆形轨迹：最大误差emax​=0.32 m，平均误差eˉ=0.18 m
• 双移线轨迹：在转向段误差峰值emax​=0.45 m，满足实时性要求（单次求解时间<50 ms）
• 约束满足情况：所有状态与控制变量均未违反约束条件

5. 结论与展望

5.1 研究成果

1. 提出基于CasADi的质点车辆模型MPC实现框架，验证了其有效性
2. 通过合理设置权重系数与预测时域，平衡了跟踪精度与控制量平滑性
3. 在典型工况下实现了毫米级至分米级的轨迹跟踪精度

5.2 未来工作

1. 扩展至自行车模型或完整车辆模型
2. 考虑控制时延与执行器动态特性
3. 结合实时障碍物避障功能
4. 开展硬件在环（HIL）测试验证

📚第二部分——运行结果

部分代码：

function x_update = kinematic_vehicle_model(x,u,Ts)

% x(1)-车辆的x坐标

% x(2)-车辆的y坐标

% x(3)-车辆的偏转角

% u(1)-车辆的加速度

% u(2)-车辆的角速度

% Ts-模型的采样时间

xdot1=x(3)*cos(x(4));

xdot2=x(3)*sin(x(4));

xdot3=u(1);

xdot4=u(2);

xdot=[xdot1;xdot2;xdot3;xdot4];

x_up1=x(1)+xdot(1)*Ts;

x_up2=x(2)+xdot(2)*Ts;

x_up3=x(3)+xdot(3)*Ts;

x_up4=x(4)+xdot(4)*Ts;

x_update=[x_up1;x_up2;x_up3;x_up4];

end
