弱电网下LCL型并网逆变器低频域幅值恒定的高稳定裕度改进控制策略设计及仿真模型研究

摘要：随着新能源分布式发电系统的广泛应用，弱电网环境下LCL型并网逆变器的稳定性问题愈发突出。本文针对弱电网特性，提出一种基于并网侧电流反馈的低频域幅值恒定高稳定裕度改进控制策略。通过建立LCL型并网逆变器在弱电网下的数学模型，分析电网阻抗对系统稳定性的影响，设计改进控制策略并搭建仿真模型进行验证。结果表明，该策略能有效提高系统在弱电网下的稳定裕度，实现低频域幅值恒定，为新能源并网系统的稳定运行提供理论支持。
关键词：弱电网；LCL型并网逆变器；改进控制策略；稳定裕度；仿真模型

一、引言

1.1 研究背景与意义

在全球能源转型的大背景下，新能源的开发与利用成为解决能源危机和环境问题的关键路径。太阳能、风能等可再生能源以其清洁、可持续的特性，在能源领域占据愈发重要的地位。据国际能源署（IEA）统计，过去十年间，全球可再生能源发电量占比从20%提升至30%，预计到2030年这一比例将达到40%。

在可再生能源发电系统中，LCL型并网逆变器作为核心设备，发挥着将直流电转换为交流电并实现并网的关键作用。然而，随着分布式发电渗透率的不断增加，电网环境发生变化，电网已不能再直接等效为理想电压源，呈现出弱电网特性。弱电网下电网阻抗的存在对LCL型并网逆变器的稳定性提出了更高要求，传统控制策略难以满足系统稳定运行的需求。因此，研究弱电网下LCL型并网逆变器的改进控制策略具有重要的现实意义。

1.2 国内外研究现状

国外在LCL型并网逆变器控制方法的研究起步较早且成果丰硕。早期，学者们主要聚焦于基本控制策略的探索，如比例积分（PI）控制，凭借其简单易实现的特点，在早期的LCL型逆变器中得到了广泛应用。但随着对电能质量要求的提高，PI控制在抑制高频谐波和应对复杂工况时的局限性逐渐显现。为解决这一问题，比例谐振（PR）控制应运而生，德国的研究团队通过实验验证了PR控制在对特定频率谐波的抑制上具有显著优势，能够使并网电流更加接近正弦波，有效提升了电能质量。重复控制也是国外研究的重点之一，美国的相关研究表明，重复控制基于内模原理，能够对周期性扰动进行有效抑制，特别适用于电网电压存在谐波的情况。滑模变结构控制因其良好的动态响应和鲁棒性也备受关注，日本的学者通过仿真和实验证明，在系统参数变化较大或存在外部干扰时，滑模变结构控制能够使LCL型逆变器保持良好的性能，确保并网的稳定性。

国内在LCL型并网逆变器并网控制方面的研究虽然起步较晚，但发展迅速。近年来，国内学者在借鉴国外先进技术的基础上，结合我国的实际需求和电网特点，开展了大量有针对性的研究。在弱电网条件下的控制策略研究中，国内学者提出了多种改进方法，通过优化控制器参数和增加辅助控制环节，能够提高逆变器在弱电网下的抗干扰能力和稳定性。

1.3 研究内容与方法

本文聚焦于弱电网下LCL型并网逆变器的改进控制策略设计及仿真模型搭建。首先，建立LCL型并网逆变器在弱电网下的数学模型，分析电网阻抗对系统稳定性的影响；然后，设计一种基于并网侧电流反馈的低频域幅值恒定高稳定裕度改进控制策略；最后，搭建仿真模型对所提控制策略进行验证。

二、弱电网下LCL型并网逆变器数学模型建立

2.1 LCL型并网逆变器基本结构

LCL型并网逆变器主要由直流电源、逆变桥、LCL滤波器和电网组成。直流电源为光伏电池、燃料电池或蓄电池等，为逆变器提供稳定的直流电能。逆变桥由四个开关管组成，通过控制开关管的通断将直流电转换为交流电。LCL滤波器由逆变器侧电感L1、滤波电容C和电网侧电感L2组成，其作用是滤除逆变器输出电流中的高频谐波，提高并网电流质量。电网为逆变器提供并网接口，将逆变器输出的电能接入公共电网。

2.2 弱电网下数学模型建立

在理想电网条件下，电网可等效为理想电压源。但在弱电网条件下，电网存在等效阻抗Zg，包括电阻Rg和电感Lg。此时，LCL型并网逆变器的数学模型需要考虑电网阻抗的影响。

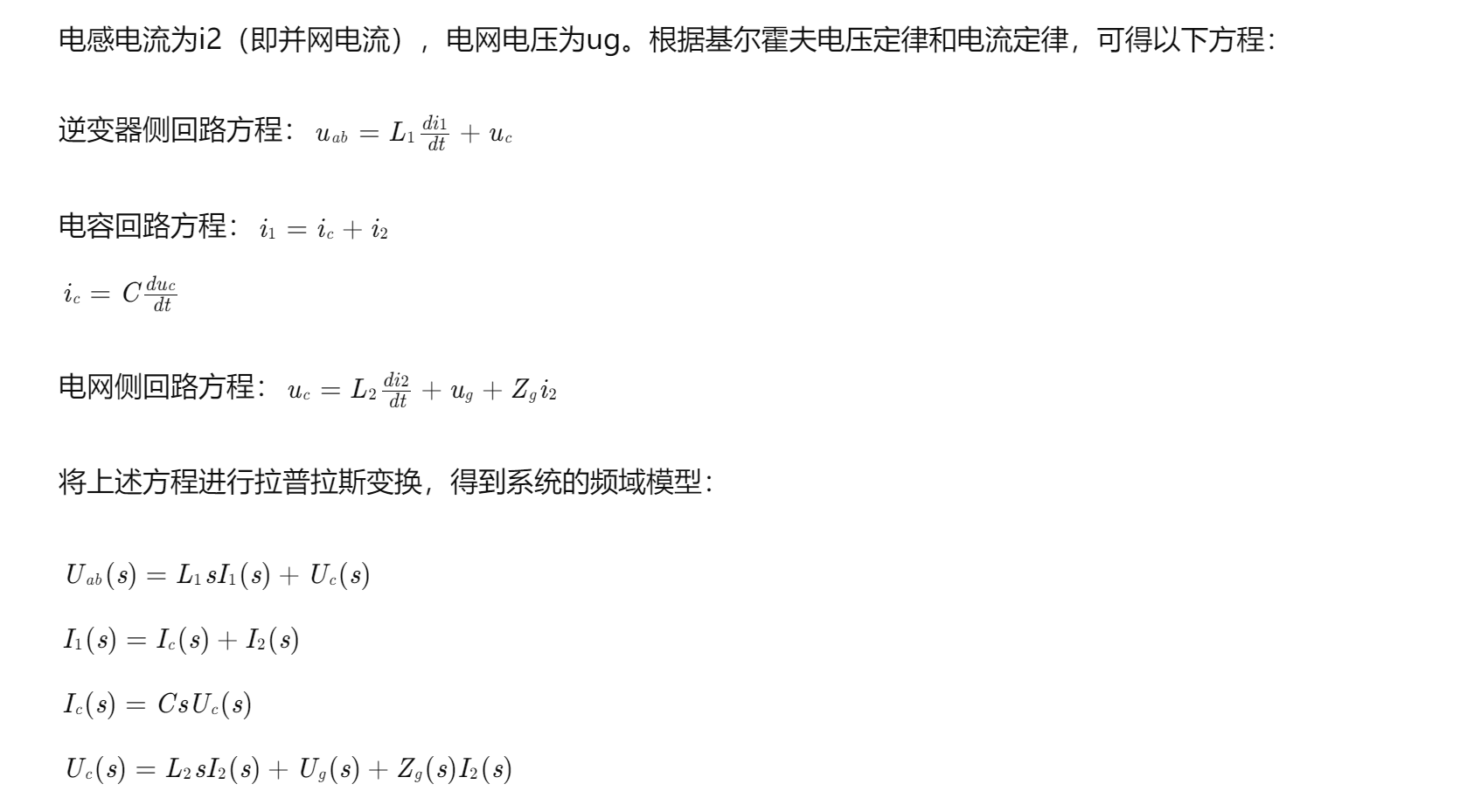

设直流侧电压为Udc，逆变桥输出电压为uab，逆变器侧电感电流为i1，电容电流为ic，电容电压为uc，电网侧电感电流为i2（即并网电流），电网电压为ug。根据基尔霍夫电压定律和电流定律，可得以下方程：

通过联立上述方程，可以建立LCL型并网逆变器在弱电网下的传递函数模型，为后续的控制策略设计提供理论基础。

三、弱电网对LCL型并网逆变器稳定性的影响分析

3.1 电网阻抗对系统带宽和相位裕度的影响

电网阻抗中的感性成分会降低并网系统的带宽和相位裕度。在弱电网条件下，电网阻抗的存在使得系统的开环传递函数发生变化，导致系统的极点和零点位置发生改变。感性电网阻抗会引入额外的相位滞后，使得系统的相位裕度减小，从而降低系统的稳定性。当相位裕度减小到一定程度时，系统可能会出现振荡甚至失稳的情况。

3.2 多机并联谐振特性分析

在弱电网条件下，多机并联的LCL型并网逆变器之间的耦合特性更为复杂。电网等效阻抗导致并网逆变器之间存在耦合，使得并联系统的谐振频率发生变化，并网电流质量进一步恶化。当多个逆变器的参数不一致时，这种耦合效应会更加明显，容易引发并联系统的不稳定。

四、基于并网侧电流反馈的低频域幅值恒定高稳定裕度改进控制策略设计

4.1 控制策略总体设计思路

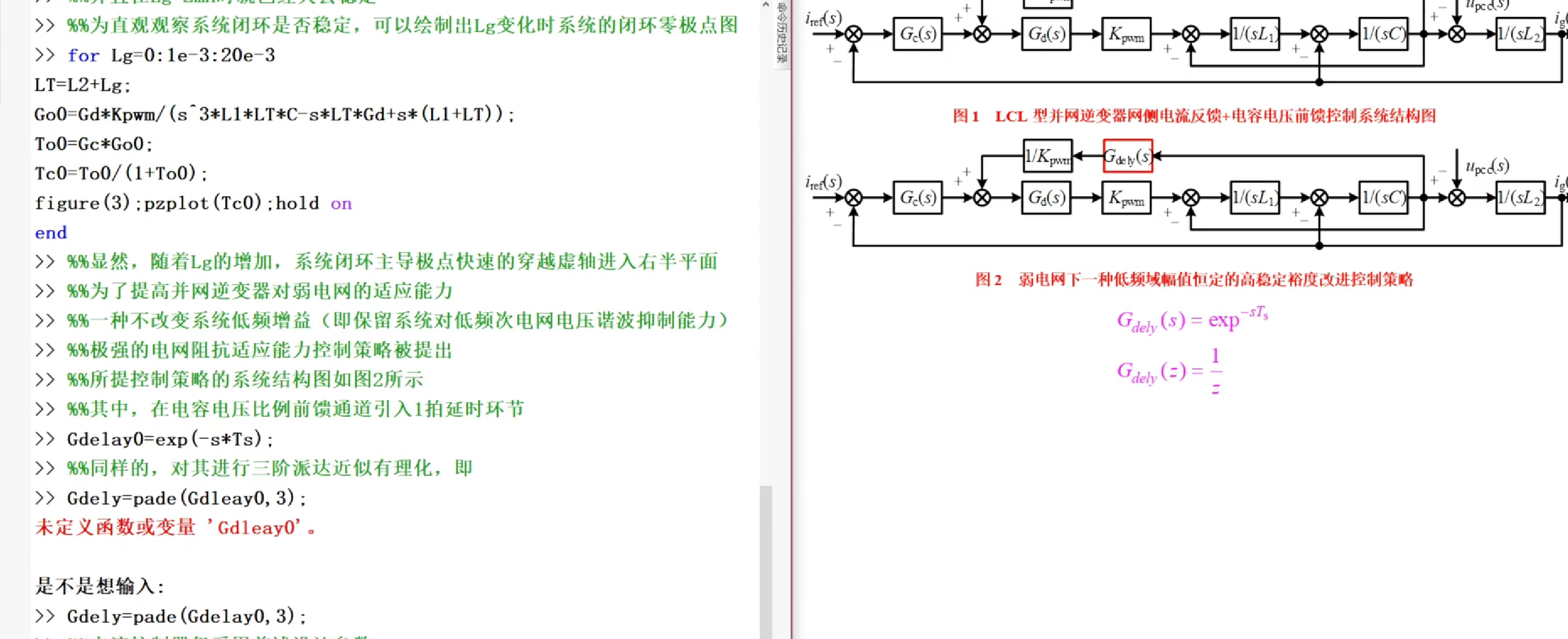

针对弱电网下LCL型并网逆变器存在的问题，本文提出一种基于并网侧电流反馈的低频域幅值恒定高稳定裕度改进控制策略。该策略通过对并网侧电流进行实时监测和反馈控制，调节逆变器的输出电压，使并网电流在低频域内保持幅值恒定，同时提高系统的稳定裕度。

4.2 具体控制策略设计

4.2.1 电流反馈控制环设计

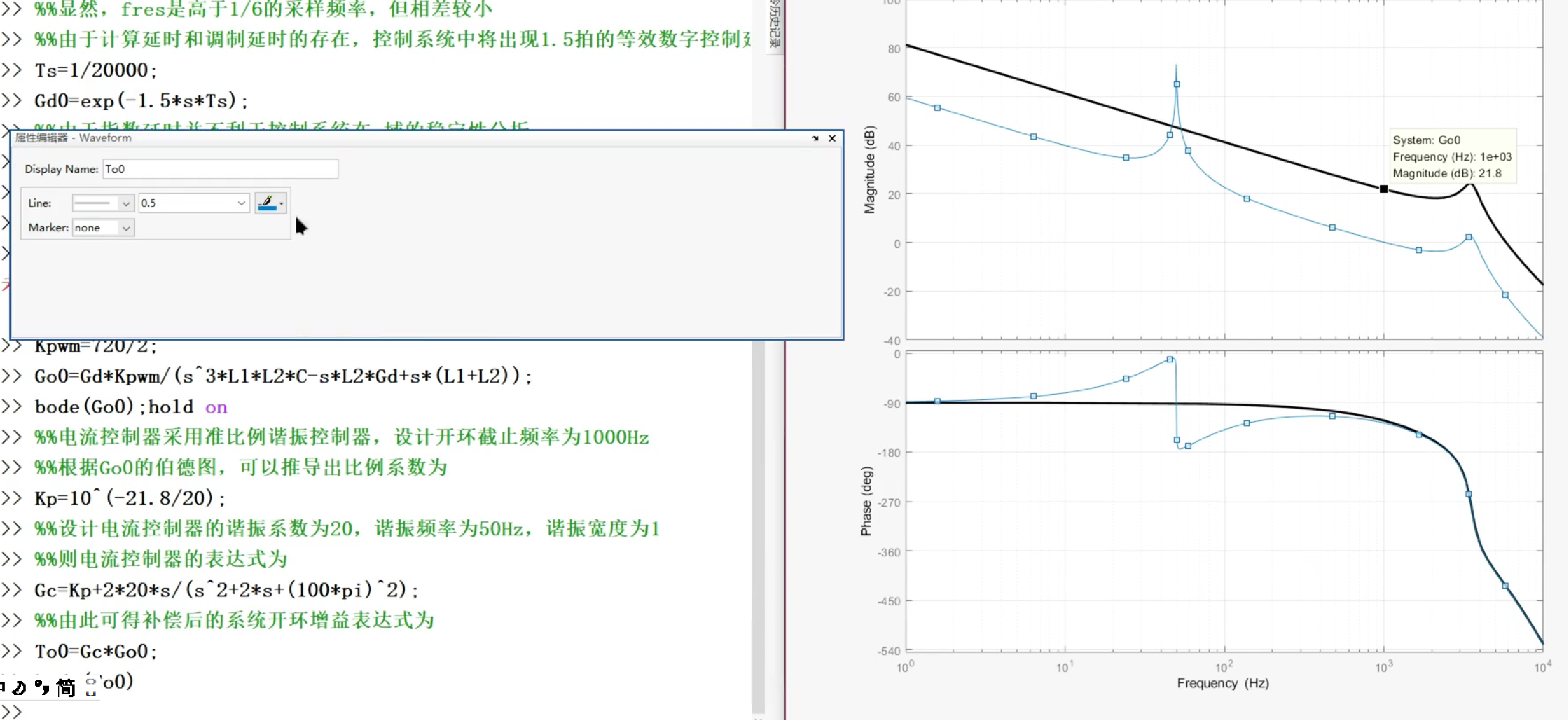

采用比例积分（PI）控制器对并网侧电流进行反馈控制。设并网电流参考值为Iref，实际并网电流为I2，电流误差为e = Iref - I2。PI控制器的输出为uPI = Kpe + Ki∫e*dt，其中Kp为比例系数，Ki为积分系数。通过调节Kp和Ki的值，可以实现对并网电流的快速跟踪和稳态误差的消除。

4.2.2 低频域幅值恒定控制设计

为了实现并网电流在低频域内的幅值恒定，在电流反馈控制环的基础上引入低频补偿环节。低频补偿环节采用一个低通滤波器，对电流误差信号进行滤波处理，提取低频分量。然后根据低频分量的大小，对PI控制器的输出进行补偿，使得并网电流在低频域内的幅值保持恒定。

4.2.3 高稳定裕度控制设计

为了提高系统的稳定裕度，在控制策略中引入电压前馈校正环节。电压前馈校正环节通过对电网电压进行实时监测，将电网电压信号引入到控制系统中，对逆变器的输出电压进行前馈补偿。这样可以提前抵消电网电压波动对并网电流的影响，提高系统的抗干扰能力和稳定裕度。

五、仿真模型搭建与验证

5.1 仿真模型搭建

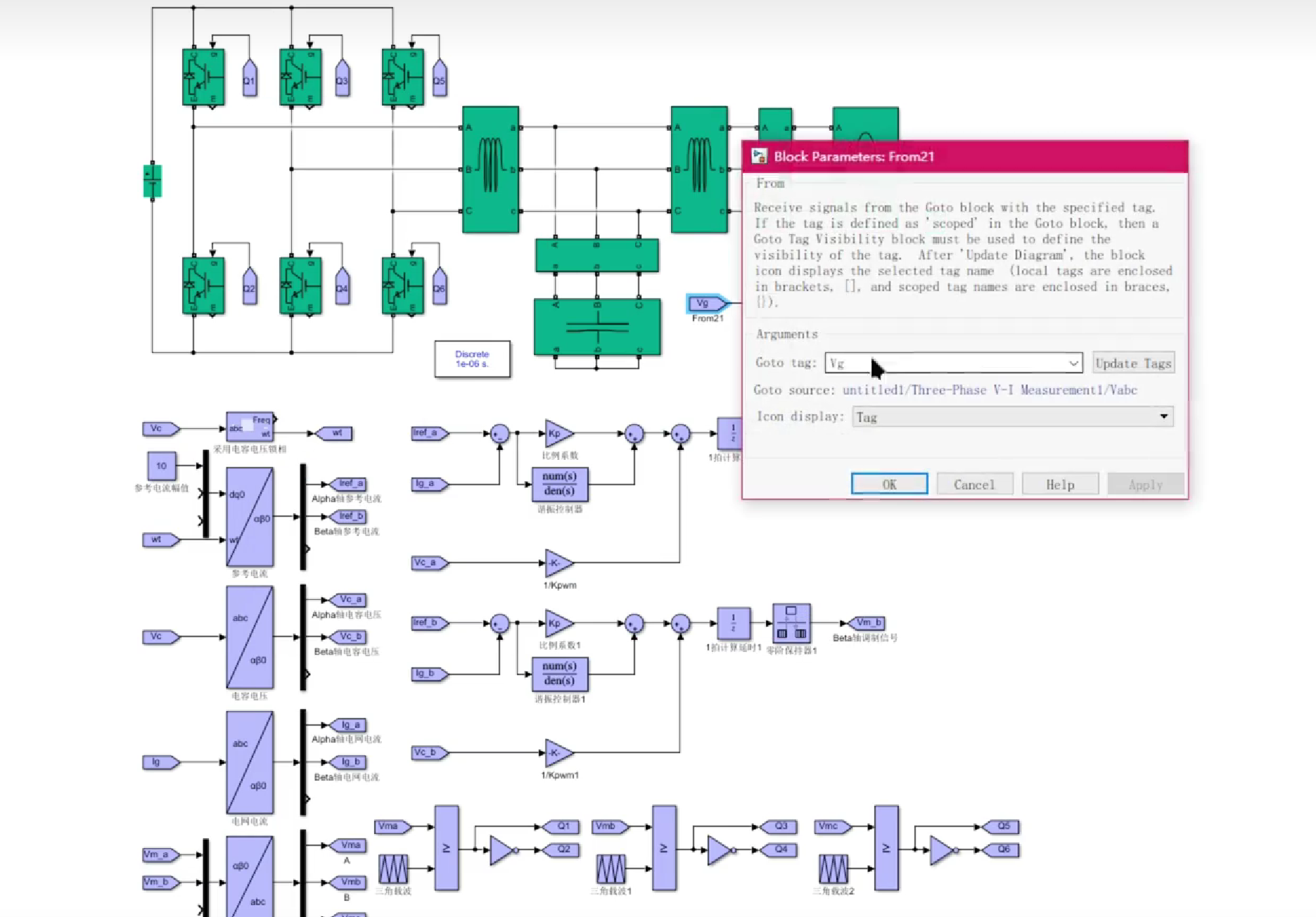

为了验证所提改进控制策略的有效性，搭建了LCL型并网逆变器的仿真模型。仿真模型采用MATLAB/Simulink软件进行搭建，主要包括直流电源模块、逆变桥模块、LCL滤波器模块、电网模块和控制策略模块。

5.2 仿真结果分析

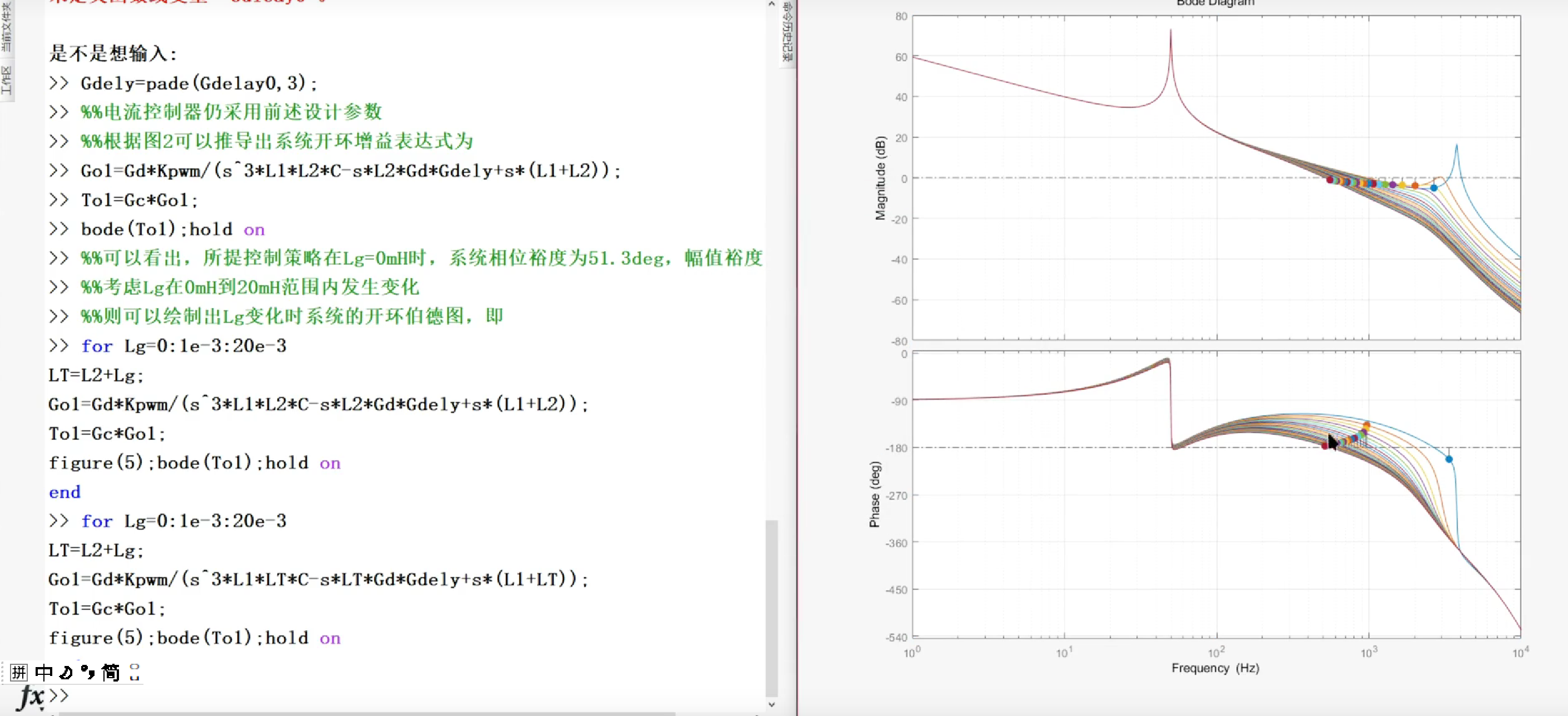

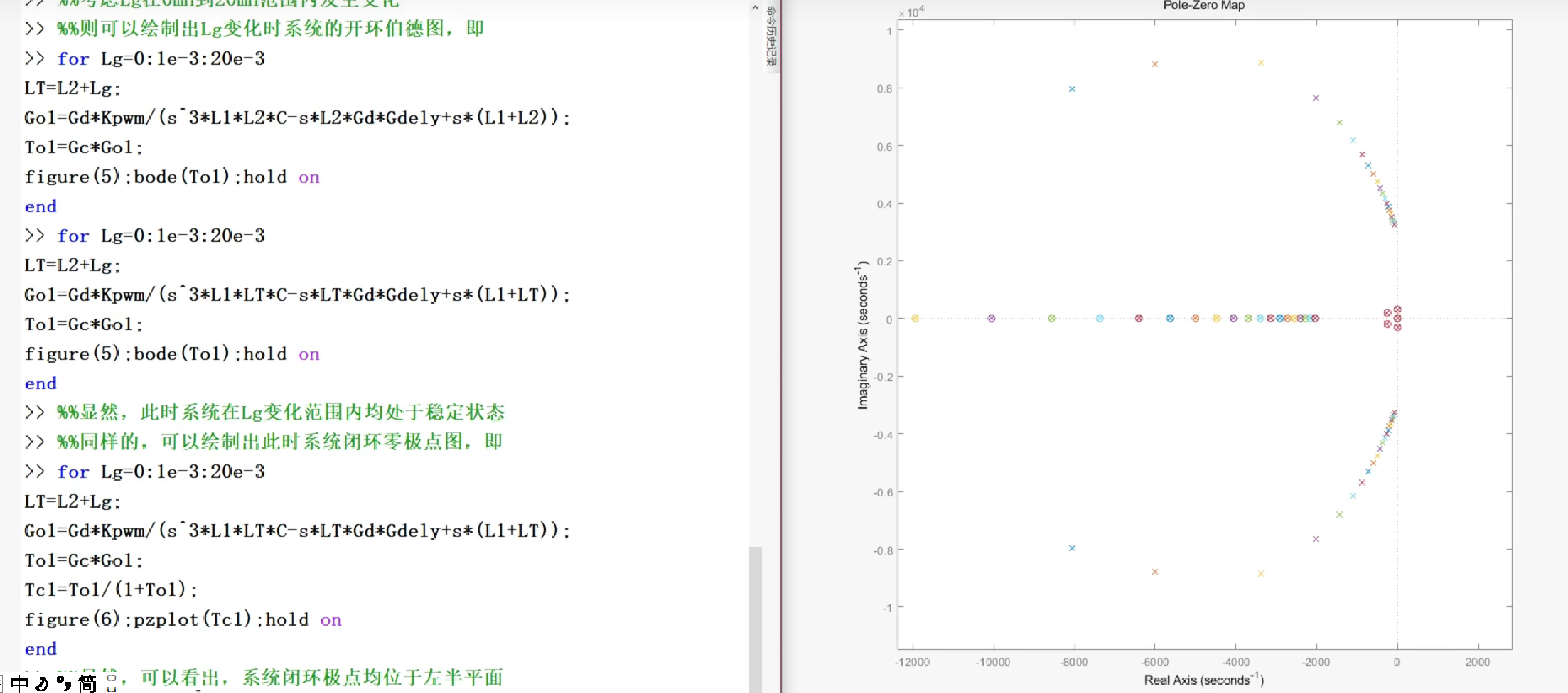

通过仿真实验，对比了采用传统控制策略和改进控制策略时系统的性能。仿真结果表明，在弱电网条件下，采用改进控制策略的LCL型并网逆变器能够实现并网电流在低频域内的幅值恒定，系统的稳定裕度得到显著提高。同时，改进控制策略对电网电压波动和负载变化具有较强的鲁棒性，能够有效抑制并网电流的谐波含量，提高电能质量。

六、结论

本文针对弱电网下LCL型并网逆变器的稳定性问题，提出了一种基于并网侧电流反馈的低频域幅值恒定高稳定裕度改进控制策略。通过建立LCL型并网逆变器在弱电网下的数学模型，分析了电网阻抗对系统稳定性的影响。设计了改进控制策略，并搭建了仿真模型进行验证。仿真结果表明，该策略能够有效提高系统在弱电网下的稳定裕度，实现低频域幅值恒定，为新能源并网系统的稳定运行提供了理论支持。未来的研究可以进一步优化控制策略参数，提高系统的动态响应速度和抗干扰能力，以满足实际应用的需求。
