C#基于海康视觉VM4.1的二次开发框架源码，有多流程框架 运动控制卡 服务框架 需要有海康VM的基础并且有海康威视VM开发狗

GVM V2.7 框架级二次开发平台

—— 功能全景与技术特色深度解读

一、定位与总体目标

GVM（Galaxy Vision Motion）V2.7 不是传统意义上的“业务软件”，而是一套面向非标自动化、视觉+运动+打标复合场景的中间件平台。它把“海康 VisionMaster 4.1 的视觉流程”、“多品牌运动控制卡”、“PLC 工位节拍”、“激光打标”、“光源控制”、“MES/上位机协议”全部抽象为“服务”，通过统一的服务容器、状态机、脚本引擎与 UI 框架，让开发者只聚焦“工艺逻辑”而非“硬件交互细节”。一句话总结：

“把设备层差异磨平，让工艺代码像写脚本一样简单，让视觉、运动、打标在同一棵逻辑树下协同。”

二、顶层架构：服务总线 + 流程引擎

1. 服务总线（Service Bus）

所有硬件与协议被抽象成 7 类服务：

• VisionService：封装 VM 方案加载、ROI 参数注入、结果抓取。
• MotionService：统一雷赛、固高、ACS 等控制卡 API，轴控/回零/插补/IO。
• PLCService：Fatek、三菱、欧姆龙、ModbusTCP 等，统一寄存器读写语义。
• LightService：大恒、OPT、CCS 等光源，亮度/通道/触发模式可配。
• MarkService：EZCAD2/3、金橙子 DLC2、Samlight 等打标卡，支持飞行标刻。
• CommService：TCP/UDP/RS232/RS485 协议栈，支持主从、心跳、断线重连。
• DataService：本地 SQLite+内存队列，支持 MES 过站数据缓存与断点续传。

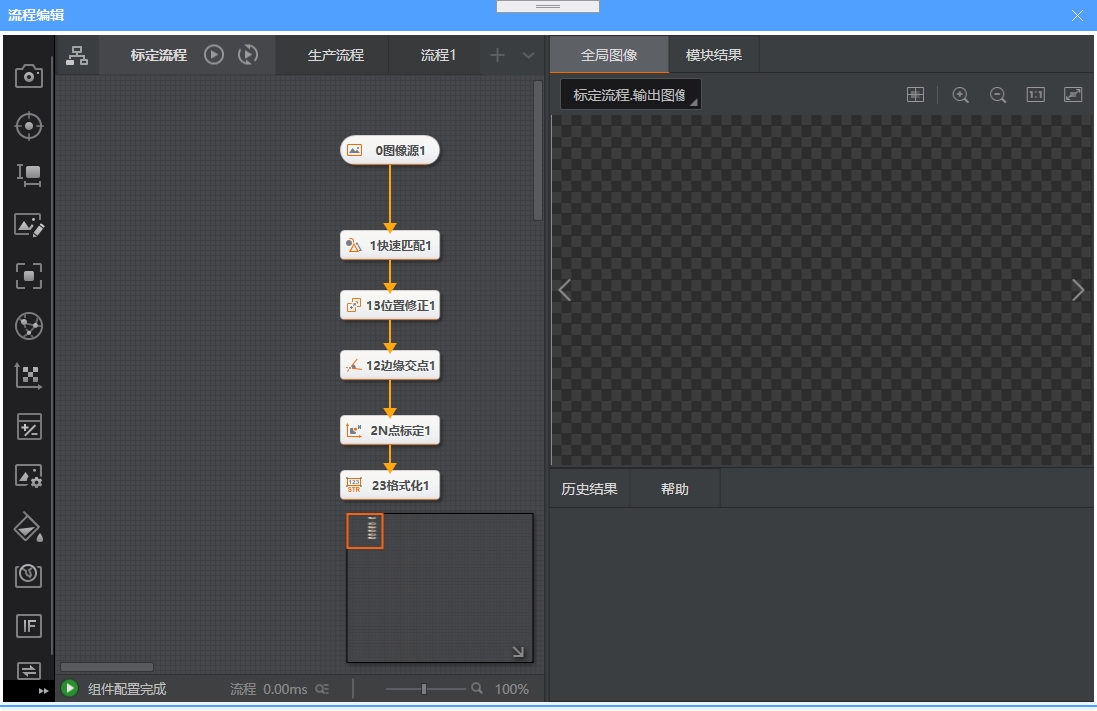

1. 流程引擎（Flow Engine）

• 多流程并发：每个流程独立上下文，支持“并行+同步”混合模式。
• 触发源：软触发、DI 触发、以太网指令、串口指令、VM 结果触发。
• 状态机：Ready → Trigger → Exec → WaitDI → Finish → Reset，可嵌套子流程。
• 异常域：支持“重试/跳过/急停/返工”四级策略，异常信息自动落入本地日志与 MQTT。

三、关键技术特色

1. 零侵入式视觉接入

通过“VisionMaster 二次开发桥”把 VM 方案文件（*.sol）直接映射为 .NET 对象，ROI 参数、运行开关、运行结果全部属性化，开发者无需调用海康底层 C++ API，只需在流程脚本里写：

vision1.Run();

if(vision1.Result["OK"].Value == 1) …

1. 运动-视觉-打标三合一坐标体系

平台在启动时自动建立“像素 ↔ 毫米 ↔ 振镜”三级标定链，视觉像素坐标可直接转换为运动轴坐标或振镜坐标，开发者无需手动矩阵运算。换型时仅需重新加载标定文件，业务代码零改动。

1. 热插拔式服务容器

所有服务继承自 ServiceBase，内置心跳、重连、版本号、配置哈希。服务可在不重启主程序的情况下“卸载-升级-装载”，满足 7×24 产线要求。

1. 脚本级工艺编程

提供基于 IronPython 的“工艺脚本”能力，脚本内可直接访问所有服务实例与流程变量，支持断点调试、单步执行、动态编译。典型脚本长度 < 50 行即可完成“拍照→定位→纠偏→打标→复检”闭环。

1. 跨进程通信总线（GVM-Bus）

• 基于共享内存+消息队列的混合 IPC，单台 PC 可支持 8 个独立进程协同（如视觉进程、运动进程、AI 进程）。
• 提供 C++/Python/Java/REST 四种 SDK，方便第三方算法或 MES 系统接入。

1. 云端孪生通道

平台内置 MQTT/GRPC 双协议，实时上传服务状态、关键工艺参数、检测结果。云端孪生模型可 1:1 还原现场节拍，实现远程诊断、参数调优、预测性维护。

四、典型应用场景

1. 3C 精密组装线

视觉定位 → 运动插补 → 激光测高 → 点胶/焊接 → 复检 → 打标 → MES 过站，全程<2 s，良率>99.8%。

1. 新能源电池盖板打标

来料扫码 → 视觉纠偏 → 飞行打标（速度 300 mm/s）→ OCR 复检 → 自动关联 PACK 码，支持 32 台激光器并发。

1. 半导体封装缺陷检测

高帧率 4K 相机 × 8，分布式 GPU 推理，结果通过 GVM-Bus 汇总到主控进程，与固晶机、焊线机实时交互，实现 0.5 ppm 漏检率。

五、性能指标

• 视觉流程切换 < 200 ms（含加载新标定文件）
• 运动回零重复精度 ±1 µm（雷赛 DMC1000B，伺服模式）
• 打标位置漂移 < 30 µm（飞行标刻 300 mm/s）
• 服务热插拔停机时间 0 s（无工艺中断）
• 单进程最大支持 128 路并发 TCP 客户端

六、开发与部署体验

1. 开发阶段

• 一键创建“空工艺工程”，自动生成服务配置、流程模板、脚本入口。
• 内置仿真器：无硬件即可调试流程，所有时序与真实场景 1:1。
• 可视化诊断面板：实时查看服务状态、内存、线程、IO 波形、日志瀑布图。

1. 部署阶段

• 单文件绿色发布（≈ 120 MB），无需安装 VM、无需注册表、无需管理员权限。
• 支持“脚本加密+狗绑定”，核心工艺代码不可反编译，满足 OEM 白盒交付要求。
• 提供 Docker 镜像，可在 ARM64 边缘盒子运行，适配华为昇腾、英伟达 Jetson。

七、与原生 VM 开发的对比

C#基于海康视觉VM4.1的二次开发框架源码，有多流程框架 运动控制卡 服务框架 需要有海康VM的基础并且有海康威视VM开发狗

维度 原生 VM4.1 开发 GVM V2.7

硬件耦合 需要海康卡+加密狗 可脱离海康卡，仅保留 VM 算法狗

多流程并发 单进程，需自己调度 内置多流程引擎，脚本级并发

运动控制 无 统一轴控、回零、插补

打标控制 无 飞行打标、多笔号、多图层

异常处理 弹窗/日志 状态机+四级异常策略+云端告警

脚本能力 无 Python 脚本，断点调试

热升级 需重启 服务级热插拔，零停机

八、小结

GVM V2.7 通过“服务总线 + 流程引擎”的双轮驱动，把视觉、运动、打标、通信、数据五大域统一封装，让开发者用 20% 的代码量即可完成 80% 的产线功能；剩余 20% 的个性化工艺，则通过脚本与插件热插拔机制快速闭环。它不仅是一个 SDK，更是一套“交钥匙”级的设备中间件，使非标自动化真正走向“可配置、可仿真、可远程、可升级”的工业 4.0 范式。
