永磁同步电机滑模控制，扰动观测器控制模型

永磁同步电机（PMSM）在现代工业中的应用越来越广泛，尤其是在高精度、高效率的场景下。今天咱们聊聊滑模控制和扰动观测器在PMSM控制中的应用，顺便撸点代码，看看这些理论在实际中怎么落地。

首先，滑模控制（SMC）是一种非线性控制方法，特别适合处理系统参数不确定性和外部扰动。滑模控制的核心思想是设计一个滑模面，使得系统状态能够在有限时间内到达并保持在滑模面上，从而实现鲁棒控制。

对于PMSM，我们通常关注的是电机转速和转子位置的控制。滑模控制的设计步骤大致如下：

1. 定义滑模面：通常选择误差的线性组合，比如转速误差和位置误差。
2. 设计控制律：使得系统状态能够快速到达滑模面。
3. 保证滑模面的稳定性：通过Lyapunov函数等方法验证系统的稳定性。

下面是一个简单的滑模控制器的MATLAB代码示例：

function u = smc_controller(e, de, lambda, k)
    % e: 误差
    % de: 误差导数
    % lambda: 滑模面参数
    % k: 控制增益

    s = e + lambda * de;  % 滑模面
    u = -k * sign(s);     % 控制律
end

这段代码实现了一个基本的滑模控制器。e是误差，de是误差的导数，lambda是滑模面参数，k是控制增益。控制器的输出u是根据滑模面 s的符号函数来决定的。

永磁同步电机滑模控制，扰动观测器控制模型

接下来，我们再来看看扰动观测器（DOB）。扰动观测器的主要作用是估计和补偿系统中的未知扰动，从而提高系统的鲁棒性。对于PMSM来说，外部负载变化、参数不确定性等都是常见的扰动。

扰动观测器的基本思想是通过系统的输入和输出来估计扰动，并将其反馈到控制系统中进行补偿。下面是一个简单的扰动观测器的MATLAB代码示例：

function d_hat = disturbance_observer(u, y, G, Ts)
    % u: 控制输入
    % y: 系统输出
    % G: 观测器增益
    % Ts: 采样时间

    persistent x_hat;
    if isempty(x_hat)
        x_hat = 0;
    end

    d_hat = G * (y - x_hat);  % 扰动估计
    x_hat = x_hat + Ts * (u + d_hat);  % 状态更新
end

这段代码实现了一个简单的扰动观测器。u是控制输入，y是系统输出，G是观测器增益，Ts是采样时间。观测器通过系统的输入和输出来估计扰动d_hat，并将其反馈到控制系统中。

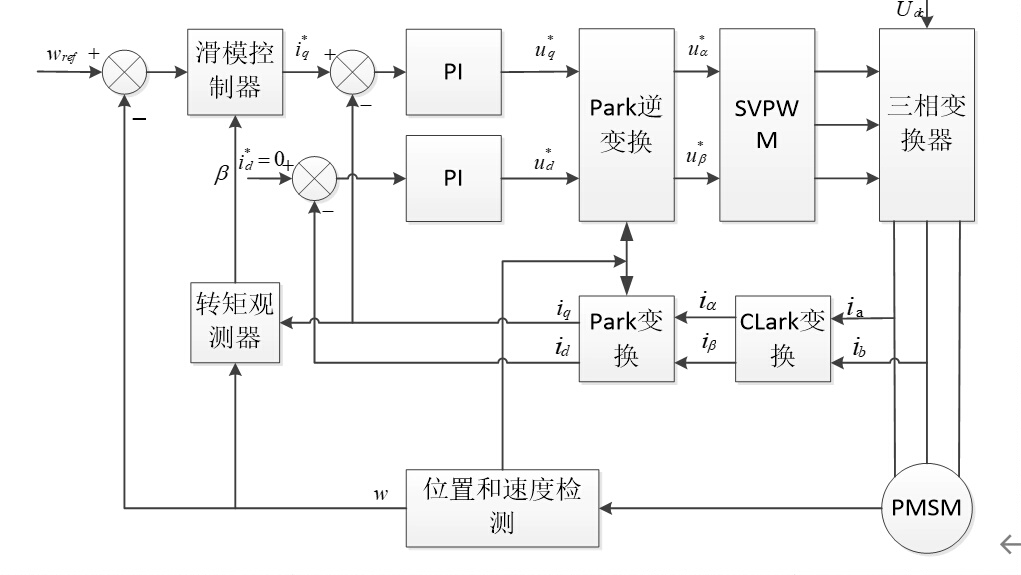

在实际应用中，滑模控制和扰动观测器可以结合使用，以提高系统的控制性能。例如，我们可以将扰动观测器估计的扰动反馈到滑模控制器中，从而实现更精确的控制。

function u = smc_with_dob(e, de, lambda, k, u, y, G, Ts)
    % e: 误差
    % de: 误差导数
    % lambda: 滑模面参数
    % k: 控制增益
    % u: 控制输入
    % y: 系统输出
    % G: 观测器增益
    % Ts: 采样时间

    d_hat = disturbance_observer(u, y, G, Ts);  % 扰动估计
    u = smc_controller(e, de, lambda, k) - d_hat;  % 滑模控制律
end

这段代码展示了如何将扰动观测器与滑模控制器结合使用。首先，通过扰动观测器估计扰动d_hat，然后将其反馈到滑模控制器中，最终得到控制输入u。

总的来说，滑模控制和扰动观测器是两种非常有效的控制方法，特别适合处理PMSM系统中的不确定性和扰动。通过合理的设计和实现，可以显著提高系统的控制性能和鲁棒性。希望这些代码和分析能对你有所帮助，如果你有更好的想法或者问题，欢迎在评论区讨论！
