踩下油门的瞬间，四个轮胎与地面摩擦产生的非线性力让车身姿态发生微妙变化。这种机械与物理的舞蹈，正是七自由度车辆模型要捕捉的核心体验。咱们今天用Simulink搭个能实战的仿真模型，把车身横摆、侧倾、俯仰这些酷炫的动态变化装进电脑里玩玩。

车身在跳什么舞？

车身运动用三个自由度描述最带感：纵向位移x、横向位移y、横摆角ψ（图1）。别被微分方程吓到，核心就是牛顿的F=ma：

m*(ax - v*yaw_rate) = ΣFx
m*(ay + v*xaw_rate) = ΣFy
Iz*yaw_accel = ΣMz

这里m是车重，Iz转动惯量，v是车速。注意坐标系取车辆质心，这样力矩计算才方便。Simulink里用三个积分器串联就能实现状态量迭代，记得用ode45求解器保证数值稳定。

轮胎的摩擦艺术

四个车轮独立旋转自由度是关键细节。每个轮胎的转动惯量Iw乘角加速度等于驱动力矩T与滚动阻力矩之差：

Iw*ω_dot = T - Fx*R

R是轮胎半径，Fx来自Dugoff模型的魔法。这个轮胎模型比Pacejka更适合实时仿真，它的核心是计算摩擦系数μ的瞬时值：

function [Fx,Fy] = dugoff(kappa, alpha, Fz, mu)
    C = 100000; % 轮胎刚度
    lambda = mu*Fz*(1+kappa)/(2*sqrt(C^2*tan(alpha)^2 + (C*kappa)^2));
    if lambda < 1
        f = (2 - lambda)*lambda;
    else
        f = 1;
    end
    Fx = C*kappa/(1+kappa)*f;
    Fy = C*tan(alpha)/(1+kappa)*f;
end

代码中kappa是滑移率，alpha是侧偏角。当λ<1时进入非线性区，这个分段函数完美复现了轮胎力饱和现象。在Simulink里封装成MATLAB Function模块，接上Fz传感器信号就能用。

模型联调实战

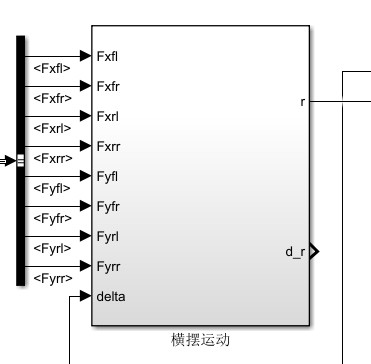

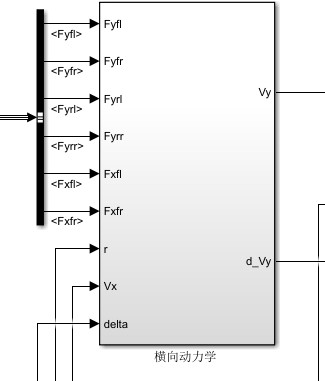

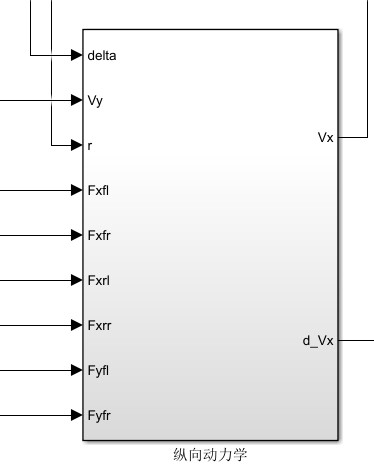

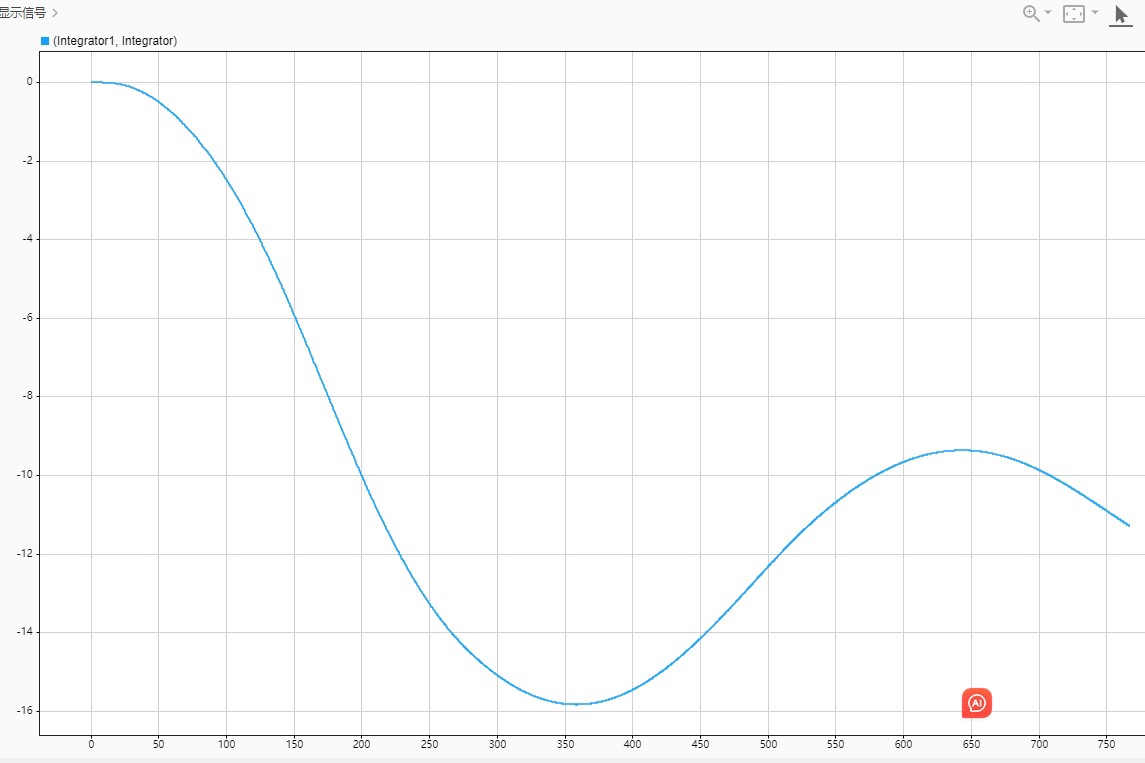

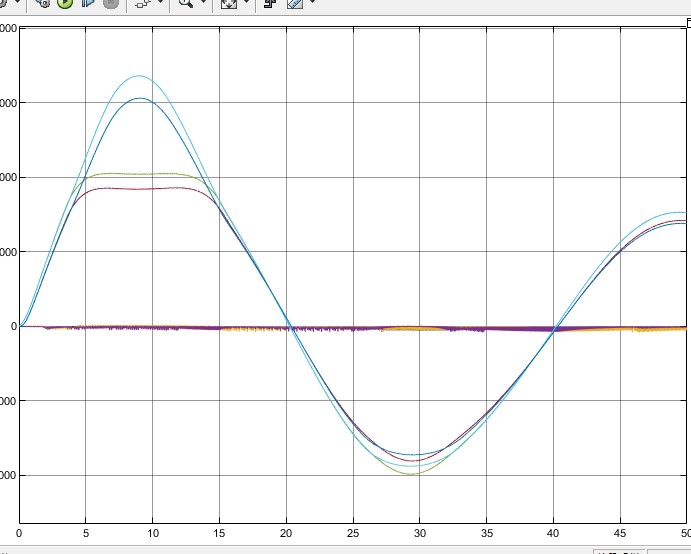

搭建整车模型时要注意力传递路径（图2）。每个轮胎的Fx/Fy按转向几何转换到车身坐标系，悬挂系统简化为刚性连接。建议用Simulink的Bus Signal功能整理信号流，避免 spaghetti wiring。

七自由度车辆动力学模型+dugoff轮胎仿真模型 车身三个自由度+四个车轮滚动自由度 simulink 附带公式说明

调试时先做阶跃转向测试：在80km/h时给方向盘10度阶跃输入，正常车辆应有0.3-0.5g的侧向加速度。如果出现数值发散，检查轮胎模型的(1+kappa)分母是否加了epsilon防除零。

这个模型跑起来后，可以玩转ESP介入逻辑验证、极限工况下载荷转移分析等骚操作。最重要的是——它能在撞车之前，让你看到物理的真相。
