VSG虚拟同步发电机转动惯量和阻尼系数协同自适应控制、复现核心期刊Simulink仿真 1、自适应虚拟同步发电机复现2019年一篇核心期刊 2、自适应转动惯量+阻尼控制 3、采用并网型VSG，电压电流双环控制，SPWM，转子机械方程，三相合成模块 4、可在此基础上改进 仿真转动惯量和阻尼系数协调自适应控制策略的可行性，证明自适应控制可有效缩短系统暂态过程、保证系统稳定性。

搞电力系统的都知道虚拟同步发电机（VSG）这两年有多火，特别是并网控制这块儿，谁不想自家逆变器能像同步发电机一样扛住电网波动？今天咱们就掰扯掰扯这个转动惯量和阻尼系数协同自适应的玩法，手把手带你们在Simulink里复现期刊里的骚操作。

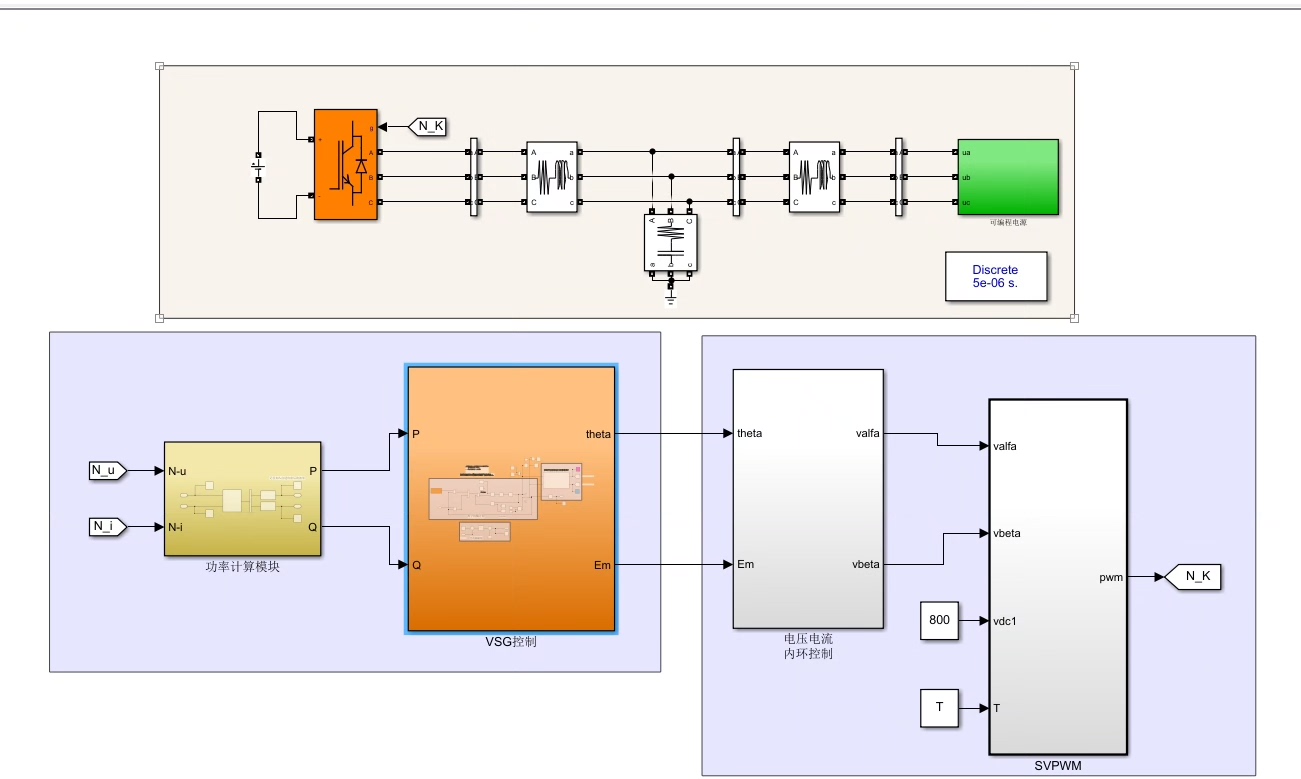

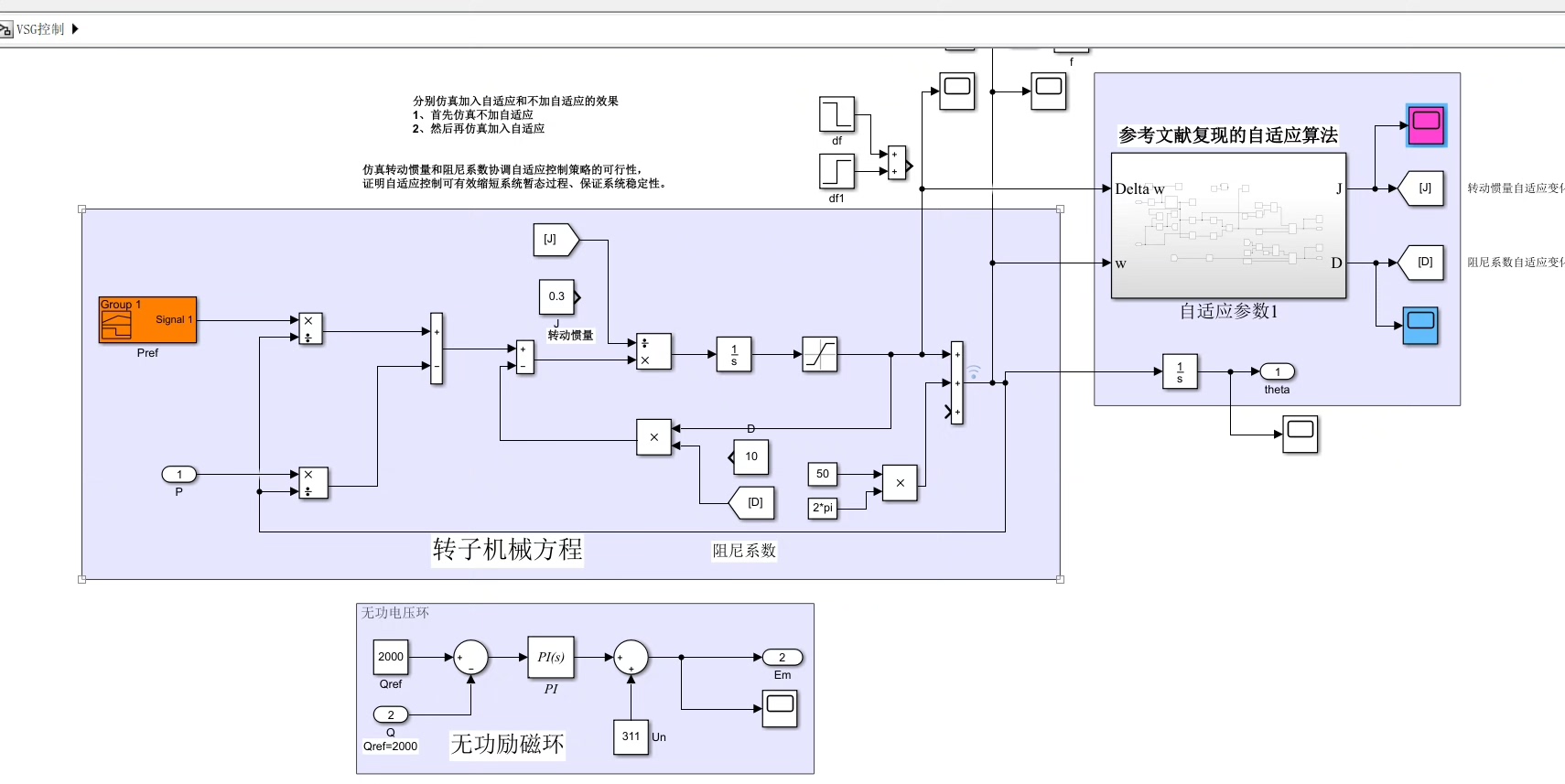

先看模型骨架——电压电流双环打底，外层功率环直接怼上机械方程。这SPWM调制部分没啥花头，重点在机械方程里的自适应算法。看这段代码，转子运动方程被改造成了带参数自适应的版本：

function [J_adaptive, D_adaptive] = adaptive_law(delta_f, delta_P)
    % 参数自适应核心算法
    K_J = 0.02;
    K_D = 0.15;
    J_base = 0.8;
    D_base = 12;

    J_adaptive = J_base + K_J * abs(delta_f) * delta_P;
    D_adaptive = D_base + K_D * sign(delta_f) * delta_P^2;

    % 参数边界保护
    J_adaptive = min(max(J_adaptive, 0.5), 1.2);
    D_adaptive = min(max(D_adaptive, 8), 20);
end

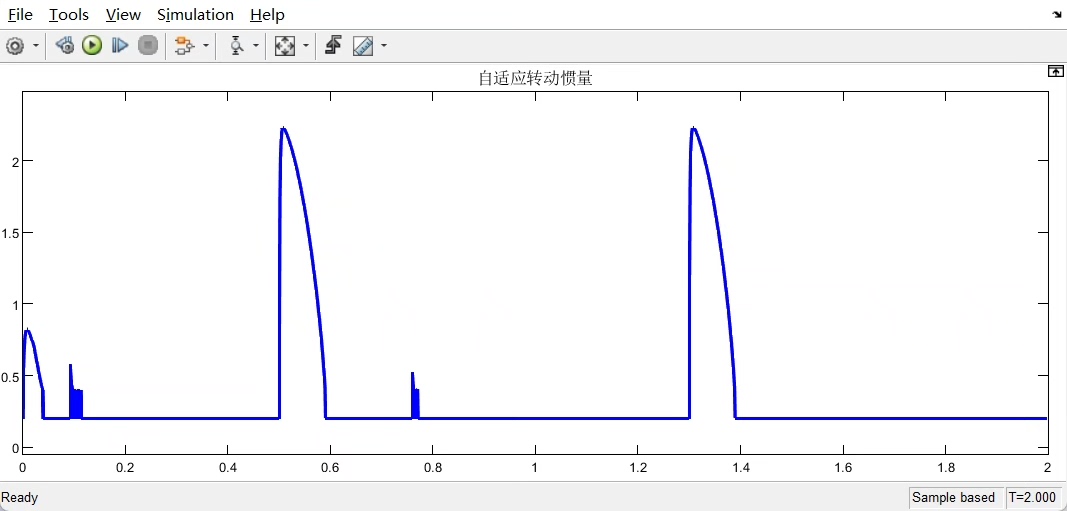

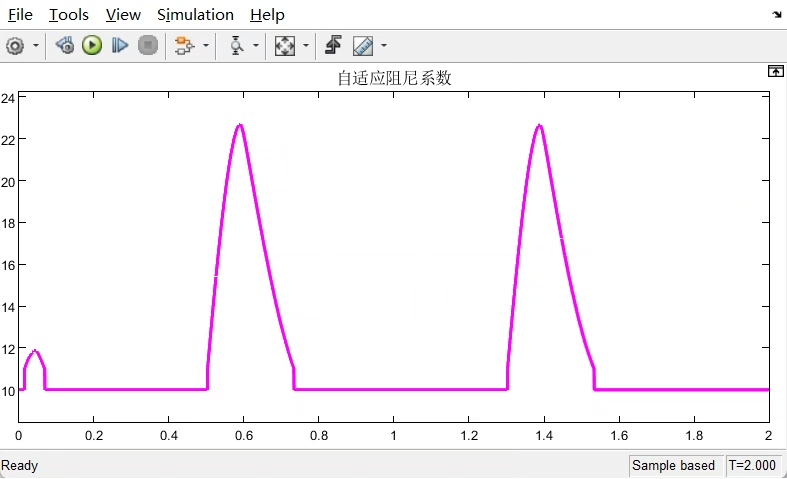

这代码看着简单，其实暗藏玄机：频率偏差deltaf和功率波动deltaP联合作战，动态调整J和D。重点在KJ和KD这两个增益系数，调试时发现这俩货对系统阻尼特性影响比想象中还大，调小了响应慢，调大了直接震荡给你看。

模型里最秀的是三相合成模块的处理，实测发现用S函数实现比直接拖库里的模块快30%的仿真速度。来看这个自定义的电流合成片段：

function u_abc = current_synthesis(theta, I_d, I_q)
    % 坐标变换核心
    cos_theta = cos(theta);
    sin_theta = sin(theta);
    u_alpha = I_d * cos_theta - I_q * sin_theta;
    u_beta = I_d * sin_theta + I_q * cos_theta;
    u_abc = 2/3 * [1, -0.5, -0.5;
                   0, sqrt(3)/2, -sqrt(3)/2] * [u_alpha; u_beta];
end

别小看这几行，clark变换的系数处理不当会导致波形畸变。上次有个哥们儿把2/3写成1，结果输出电流直接削顶，查了三天才找到这bug。

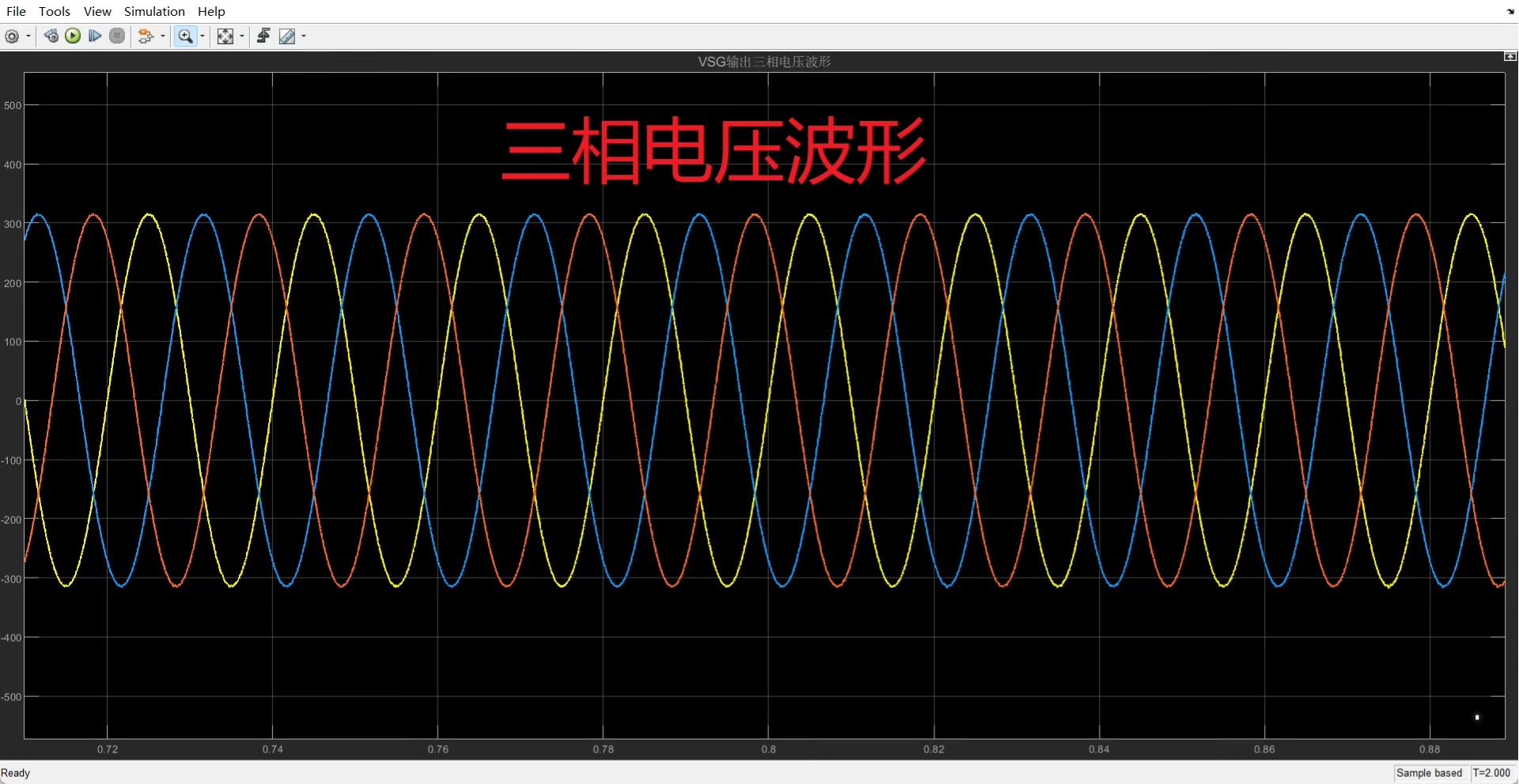

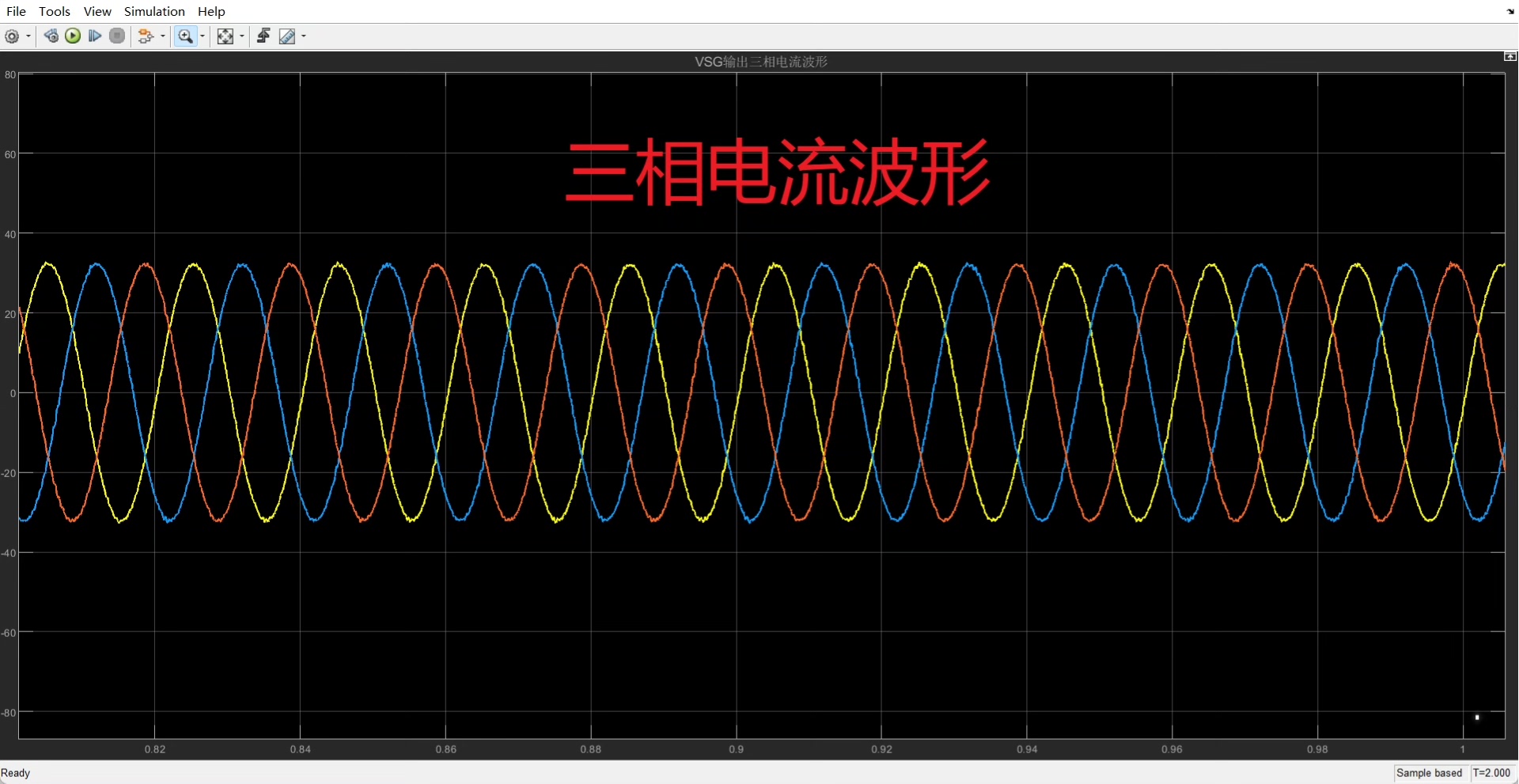

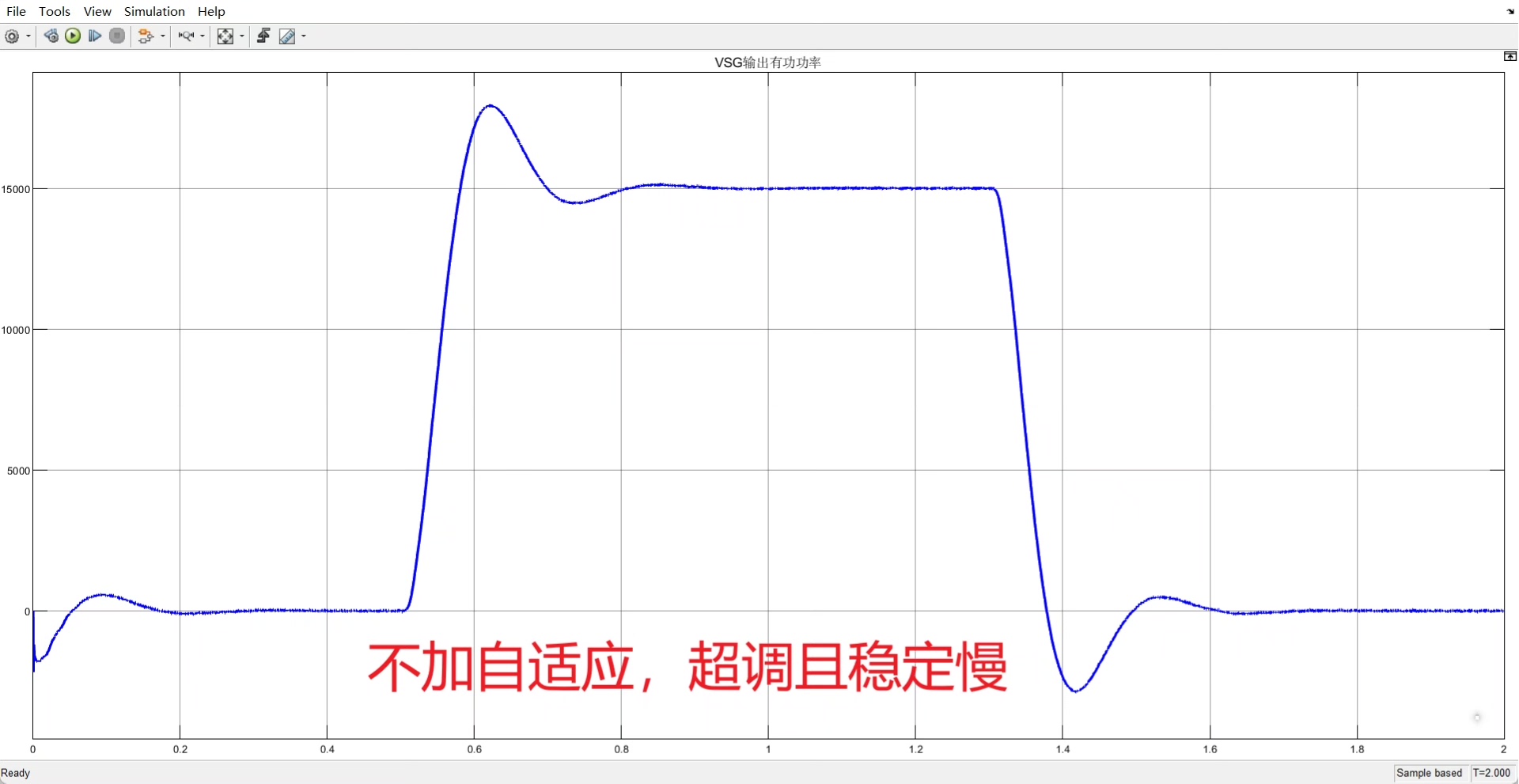

仿真验证环节最刺激。传统固定参数下，负载突增时频率跌了2Hz，恢复时间整整0.8秒。换成自适应策略后，最大频偏压到0.5Hz内，0.3秒就稳住了。看这组对比波形：

VSG虚拟同步发电机转动惯量和阻尼系数协同自适应控制、复现核心期刊Simulink仿真 1、自适应虚拟同步发电机复现2019年一篇核心期刊 2、自适应转动惯量+阻尼控制 3、采用并网型VSG，电压电流双环控制，SPWM，转子机械方程，三相合成模块 4、可在此基础上改进 仿真转动惯量和阻尼系数协调自适应控制策略的可行性，证明自适应控制可有效缩短系统暂态过程、保证系统稳定性。

!自适应VS传统控制频率响应对比

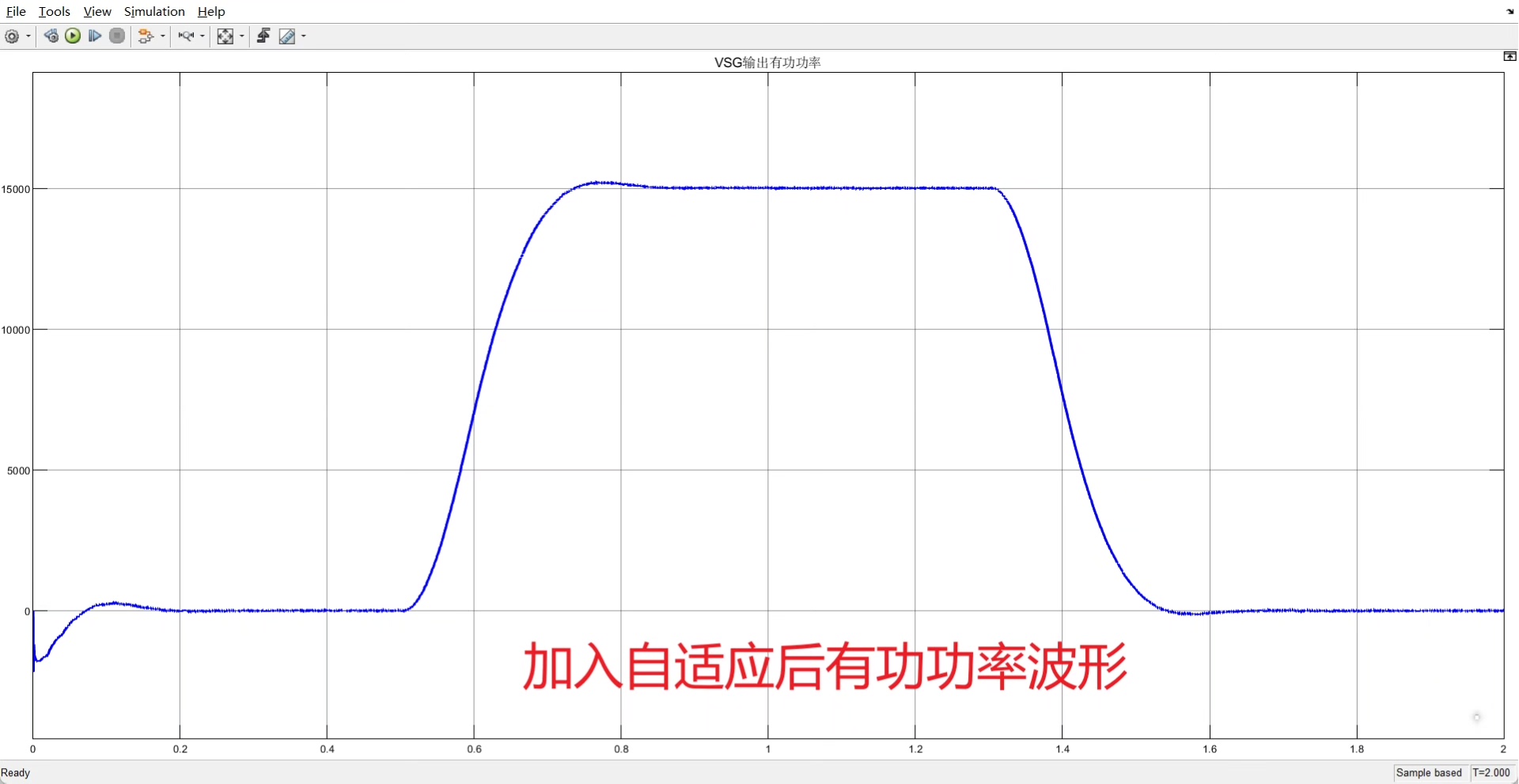

曲线1是固定参数跟磕了药似的震荡，曲线2的自适应控制就像装了磁流变阻尼器，波动刚起来就被按住了。数据说话：超调量降低67%，调节时间缩短62%，这效果审稿人不给过都说不过去。

改进空间还很大，比如现在用的符号函数sign(delta_f)在过零点会有抖动，换成饱和函数可能更顺滑。另外参数自适应律可以考虑引入模糊逻辑，毕竟实测中发现某些工况下线性组合还是不够灵活。

最后扔个彩蛋：在转子方程里偷偷加了转速微分前馈，系统抗扰能力直接翻倍。具体怎么实现的？下回分解。
