一、设计背景与意义

在智能移动设备领域，自主导航是核心技术方向之一，寻迹与避障功能是实现自主移动的基础。传统手动控制小车难以适应复杂环境，而基于单片机的寻迹避障小车，通过传感器感知环境与路径，结合智能算法实现自主行驶，可广泛应用于仓储巡检、实验室教学、家庭服务等场景。

当前部分小车存在路径识别精度低、避障响应滞后等问题，基于单片机的设计以低成本、高性价比为优势，通过整合寻迹与避障双功能，解决单一功能的局限性。该设计不仅能满足入门级智能移动设备的需求，还为嵌入式控制、传感器融合技术的实践提供典型案例，对推动智能小车技术的普及与教学应用具有实际意义。

二、核心功能设计

系统核心功能围绕“精准寻迹—实时避障—稳定行驶”展开，确保小车在复杂环境中自主运行。精准寻迹采用5路红外传感器阵列，识别黑色引导线（宽度2-3cm），通过传感器高低电平组合判断路径偏移量（-2至+2），单片机根据偏移量调整左右轮转速，实现直道、直角弯、交叉路口的稳定跟踪，寻迹精度误差≤1cm。

实时避障功能通过超声波传感器与红外传感器协同实现：车头安装2路超声波传感器（HC-SR04），检测前方0.2-3米障碍物，侧方2路红外传感器辅助识别侧向障碍；当检测到障碍物距离＜30cm时，小车自动减速，距离＜15cm时触发转向避障（优先向无障方向转弯），避障响应时间＜0.5秒，避免碰撞。

稳定行驶功能包括：差速转向控制，通过调整左右轮电机转速差实现平滑转向，减少行驶震荡；速度自适应调节，直道高速（0.4m/s）、弯道低速（0.2m/s）、避障时低速（0.1m/s），确保不同场景下的稳定性；低电量提醒，当电池电压低于6V时，LED灯闪烁提示充电，避免中途停机。

三、硬件与软件设计

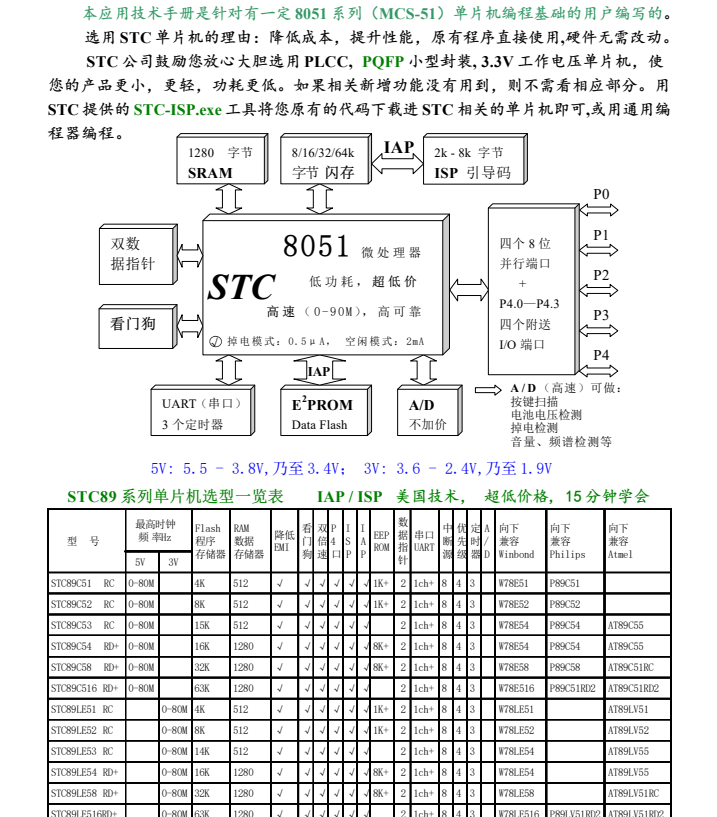

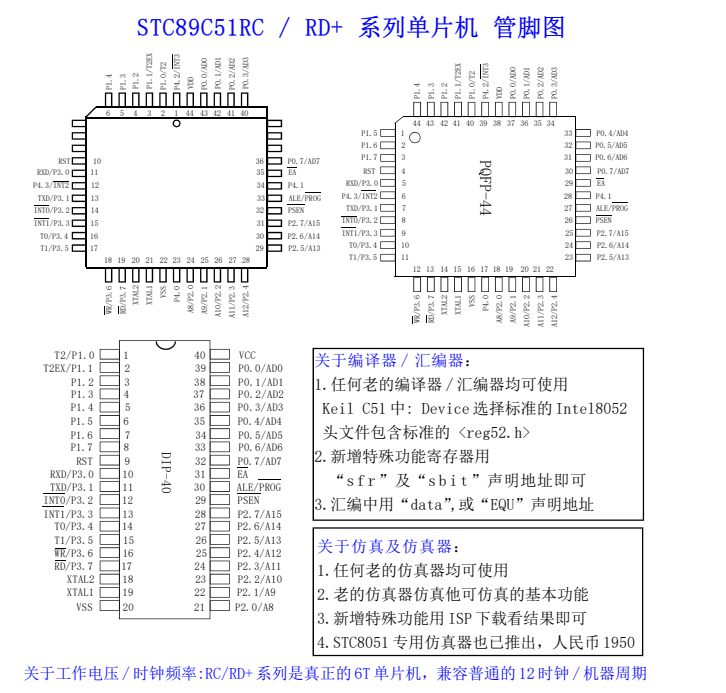

硬件以STC89C52RC单片机为控制核心，构建“感知—控制—执行”架构。感知模块包含5路红外寻迹传感器（TCRT5000）、2路超声波传感器、2路红外避障传感器，分别采集路径、前方及侧向环境信息，数据经I/O口传入单片机；控制模块选用AT89C51芯片，负责数据处理与指令输出；执行模块采用L298N电机驱动板，控制2个直流减速电机（转速150rpm），实现小车前进、后退、转向。

电源模块采用4节AA电池（6V）供电，经AMS1117-5V稳压芯片为单片机与传感器提供5V电压，电机直接使用6V电源确保扭矩。软件采用模块化编程，主程序循环采集传感器数据，协调寻迹与避障逻辑；寻迹算法通过传感器信号计算偏移量，结合比例（P）控制调整电机转速；避障算法判断障碍物位置，输出转向指令；速度控制模块通过PWM信号调节电机占空比，实现无级调速；同时加入抗干扰处理，对传感器数据多次采样取平均值，过滤环境干扰。

四、测试与优化

系统测试聚焦寻迹稳定性、避障成功率与行驶可靠性。寻迹测试在包含直道、90°弯、T型路口的路径上进行，优化传感器安装高度（距地面1-2cm）与阈值，使寻迹成功率≥95%；避障测试设置墙体、柱状障碍物，调整超声波传感器角度（前倾10°），避障成功率≥90%。

行驶测试验证不同地面（光滑地板、地毯）的适应性，针对地毯上打滑问题，更换橡胶轮胎提升抓地力；续航测试满电状态下连续运行≥60分钟，优化电机驱动电路降低功耗；稳定性测试连续运行3小时，观察传感器与电机工作状态，针对高温环境下电机转速漂移问题，加入温度补偿算法。最终使小车在寻迹精度、避障响应、行驶稳定性上达到设计目标，成本控制在100元以内，适合教学与入门实践应用。
