直流电机 单闭环控制 PWM PI simulink仿真 还有其他各种无刷直流电机 模糊PID控制电机 有说明报告等

刚折腾完直流电机的单闭环控制仿真，发现Simulink里玩PWM+PI组合拳真挺有意思。就拿最常见的转速闭环来说吧，模型里必须得有个实时测速环节，这时候霍尔传感器模型或者反电动势观测器就派上用场了。

在PWM生成模块里，我习惯用Compare模块搞事情。比如用这个三角波当载波，把控制器的输出当调制波，占空比直接决定电枢电压大小。代码层面其实就几行：

carrierWave = sawtooth(2*pi*f_sw*t); //载波生成
modulatingSignal = Kp*error + Ki*int_error; //PI输出
pwmSignal = (modulatingSignal > carrierWave); //比较生成PWM

这里得注意抗积分饱和处理，特别是启动阶段误差突然暴增的时候，不加钳位的话积分项能直接让输出爆表。

调PI参数时，先用临界比例法找基准值。有次仿真发现转速震荡得跟心电图似的，最后发现是积分时间常数设太小，把Ki从0.5降到0.12立马稳如老狗。这种参数整定比纯数学推导靠谱多了，毕竟实际系统存在死区时间和PWM非线性因素。

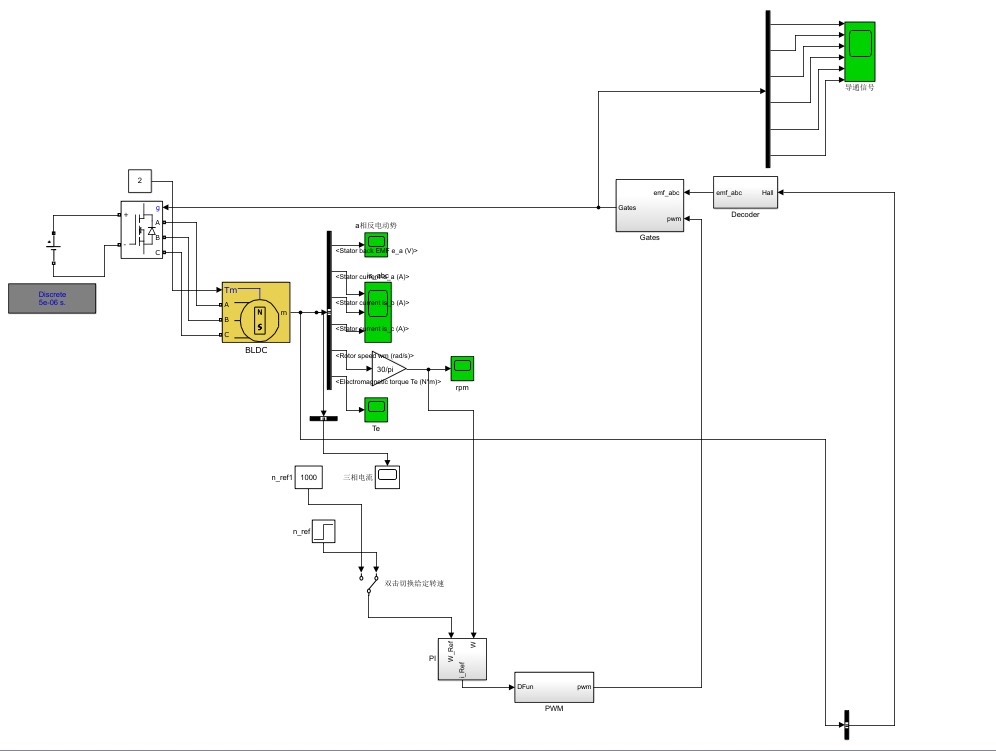

说到无刷直流电机，六步换相法和SVPWM各有千秋。在模糊PID控制里，最带劲的是规则库设计。比如拿转速误差和误差变化率当输入，输出ΔKp、ΔKi。用梯形隶属度函数比三角形抗干扰强，特别是电机带突变负载时，响应明显比传统PID顺滑。

模糊规则表看着像填数独：

当误差大且变化快 → 大幅增加Kp
误差小但持续存在 → 微调Ki
误差反向增长 → 触发抗饱和机制

实际调试时发现，量化因子选不对容易翻车。有次把误差论域设成[-1000,1000]，结果模糊推理根本不起作用，改成[-50,50]后控制效果立竿见影。

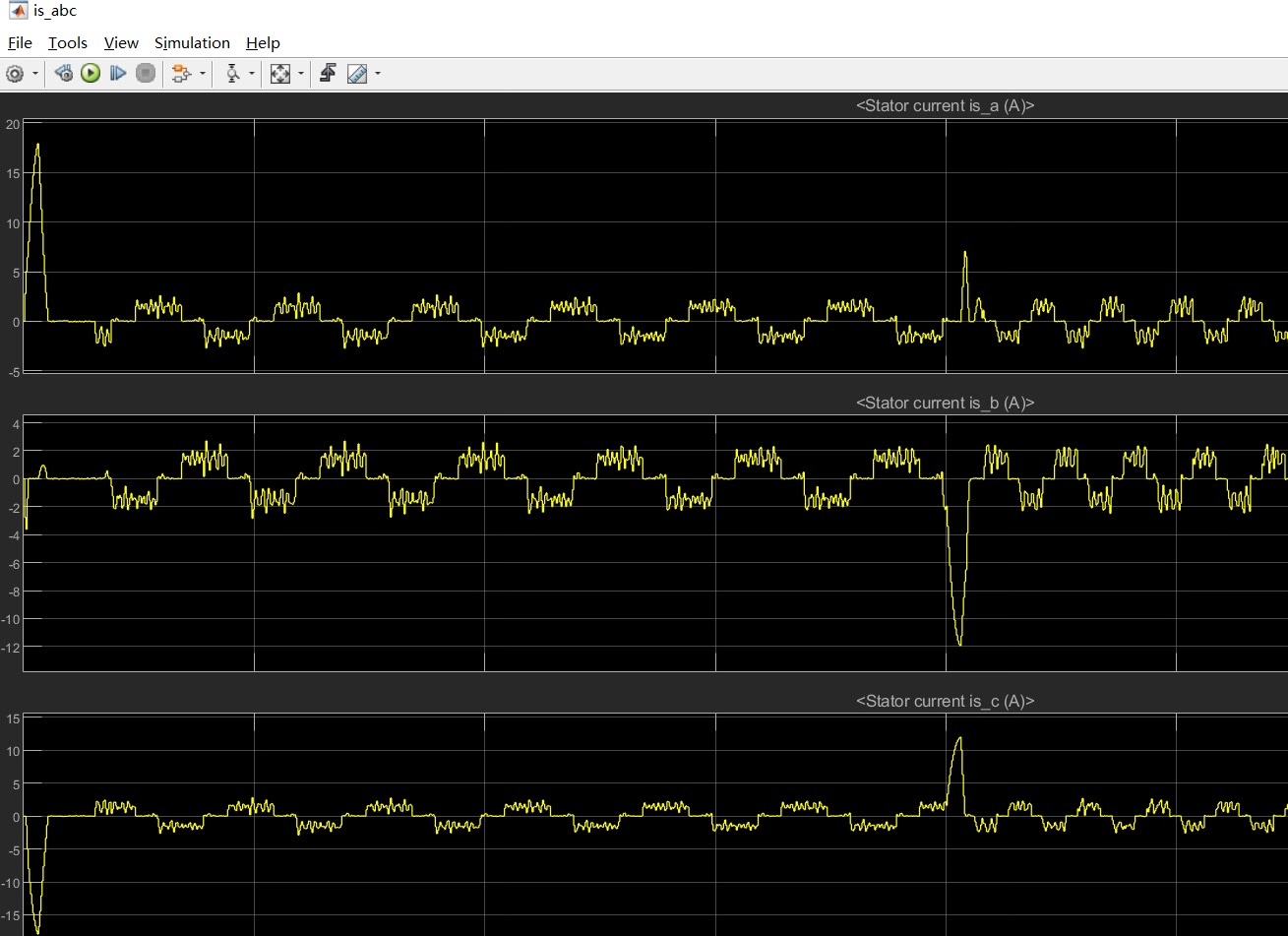

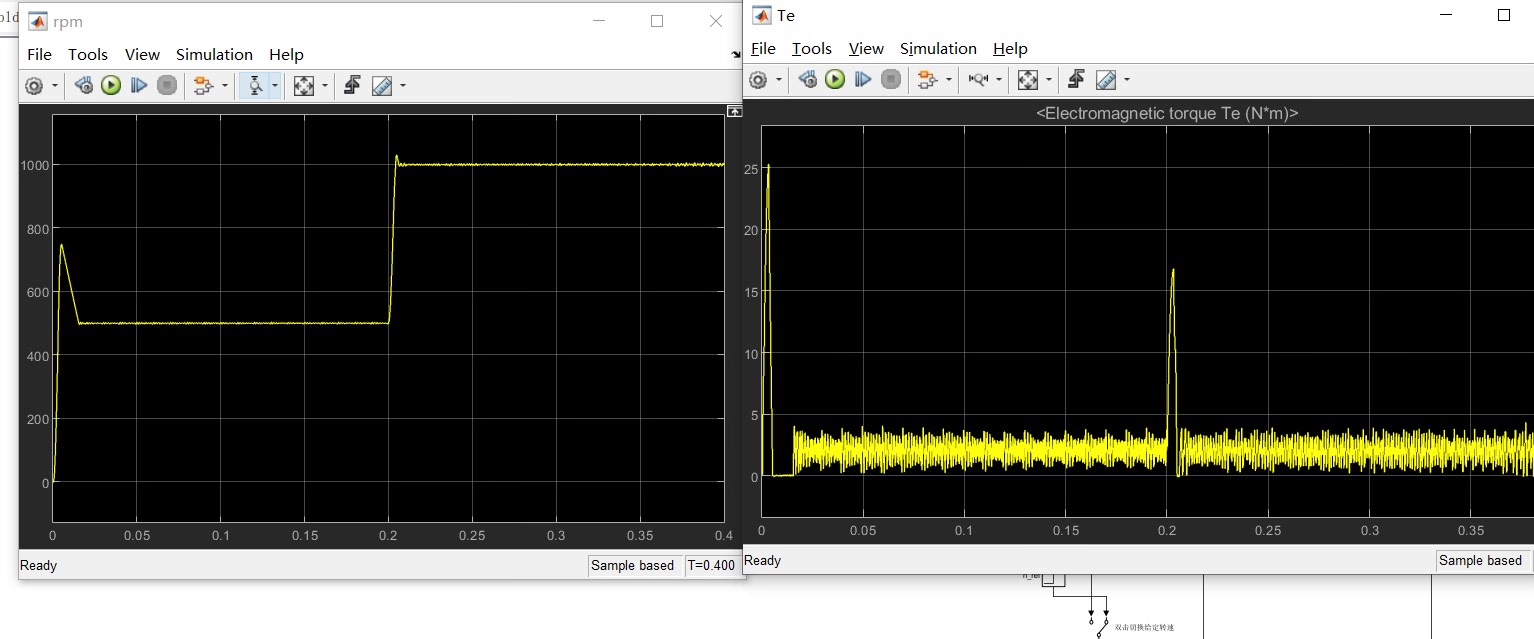

仿真报告里必须记录阶跃响应的超调量、调节时间这些硬指标。建议用Simulink的Data Inspector工具抓波形，比手动截图专业多了。遇到仿真发散别急着重跑，先看是不是换相逻辑出问题，或者PWM频率设太高导致开关损耗模型报错。
