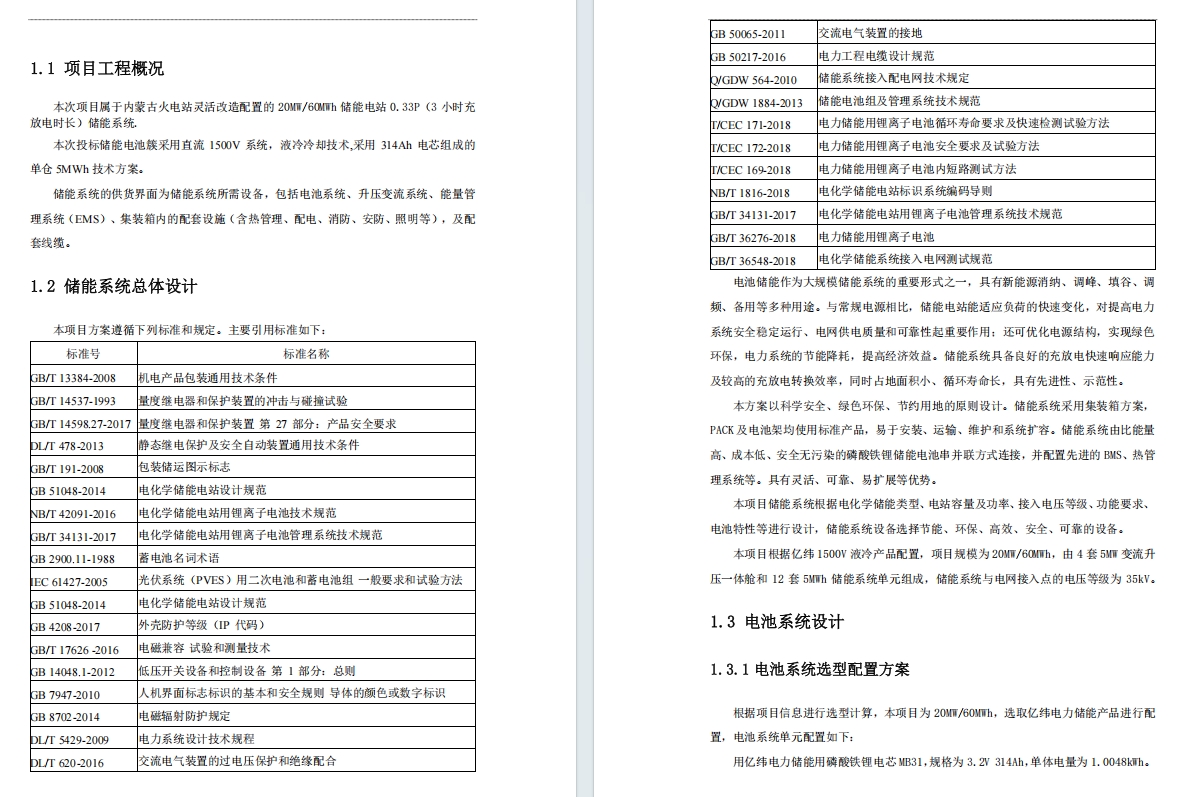

一、项目工程概况

本次项目属于内蒙古火电站灵活改造配置的 20MW/60MWh 储能电站 0.33P（3 小时充 放电时长）储能系统.

本次投标储能电池簇采用直流 1500V 系统，液冷冷却技术,采用 314Ah  电芯组成的 单仓 5MWh 技术方案。

储能系统的供货界面为储能系统所需设备，包括电池系统、升压变流系统、能量管 理系统（EMS）、集装箱内的配套设施（含热管理、配电、消防、安防、照明等），及配 套线缆。

二、电池系统选型配置方案

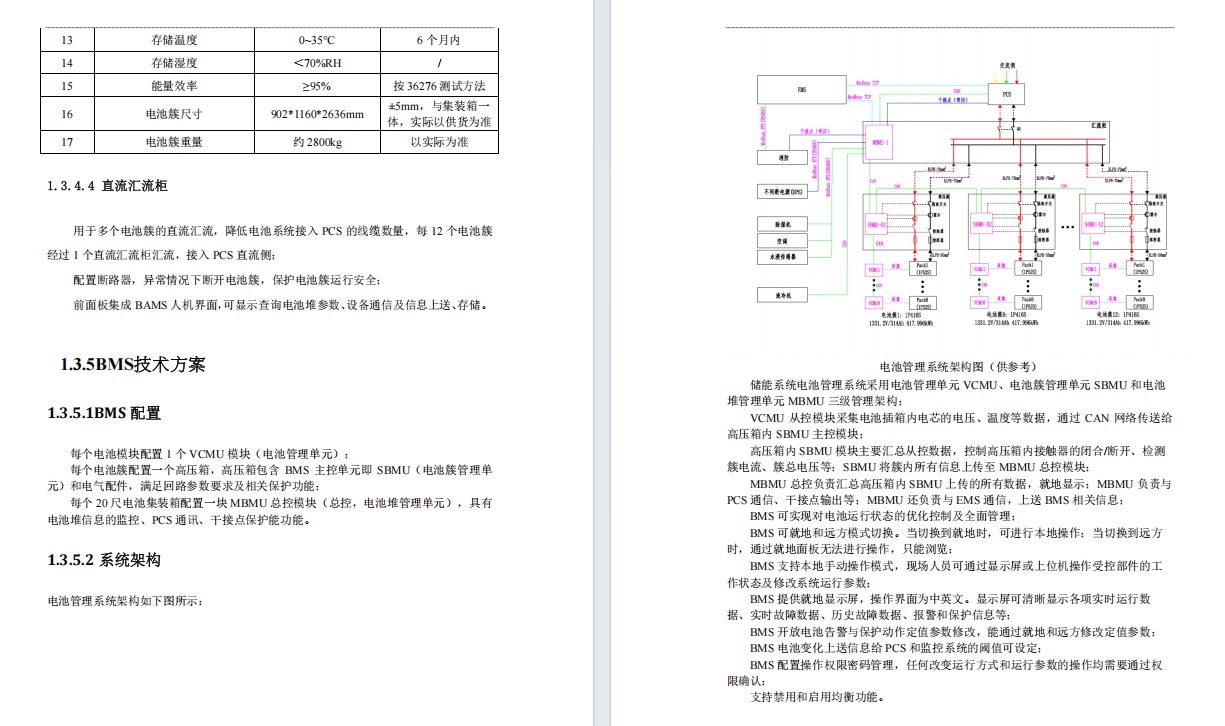

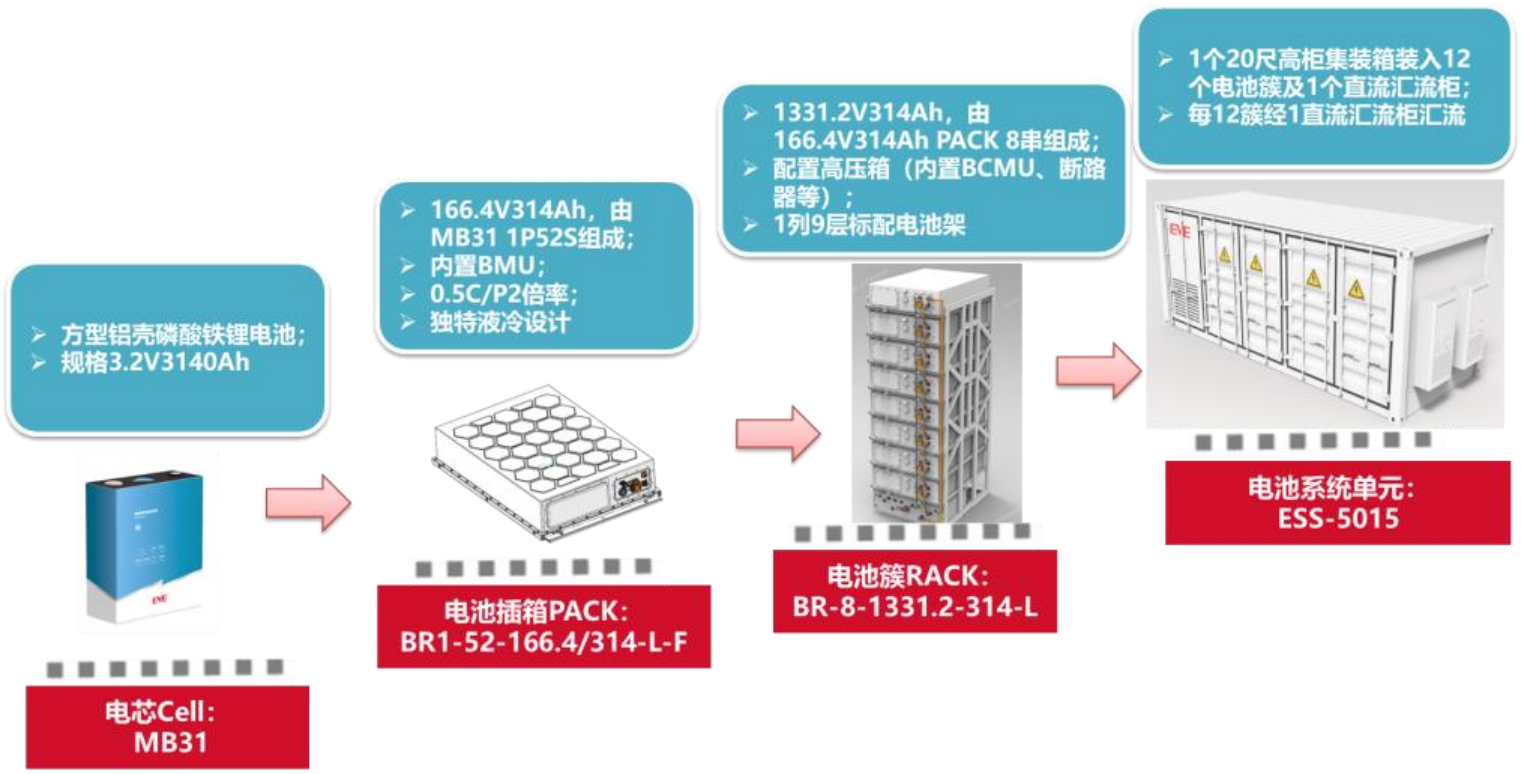

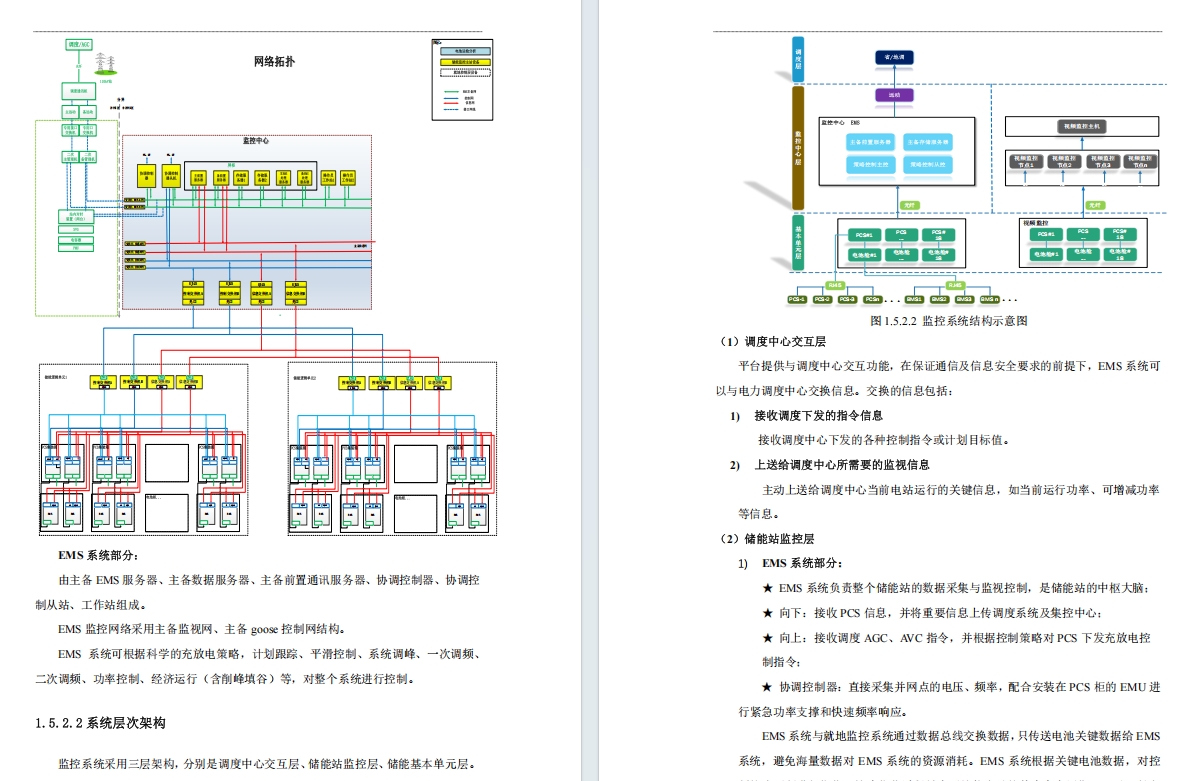

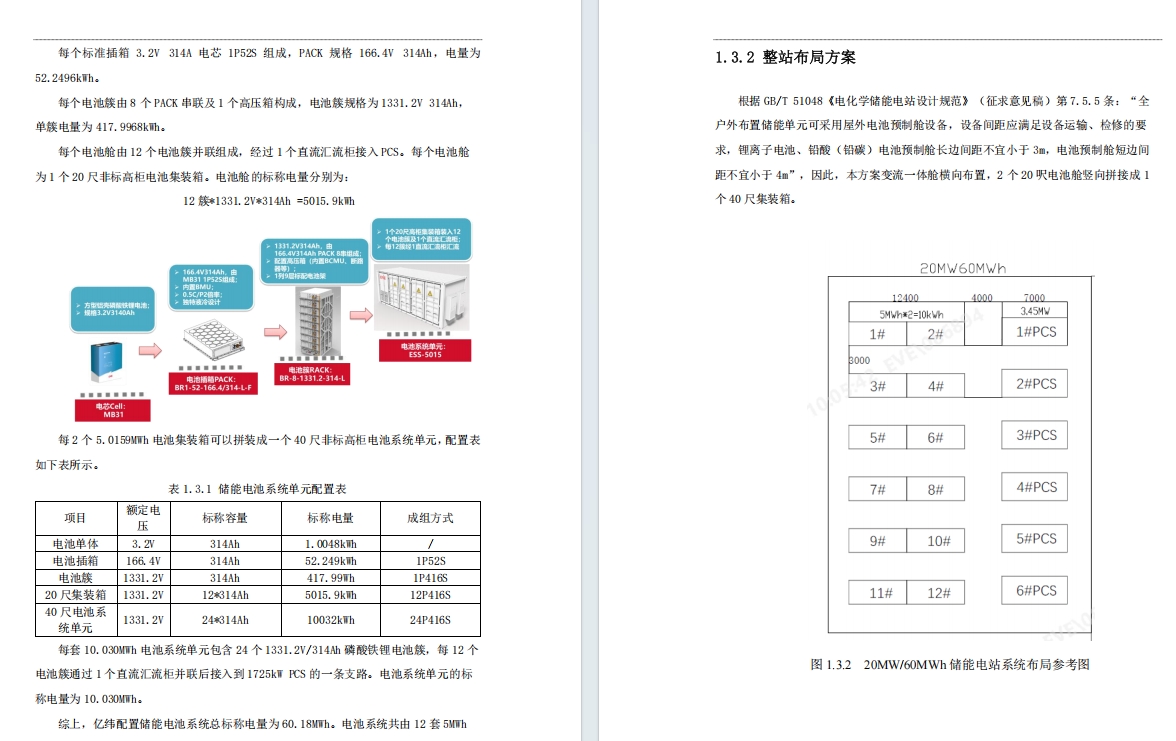

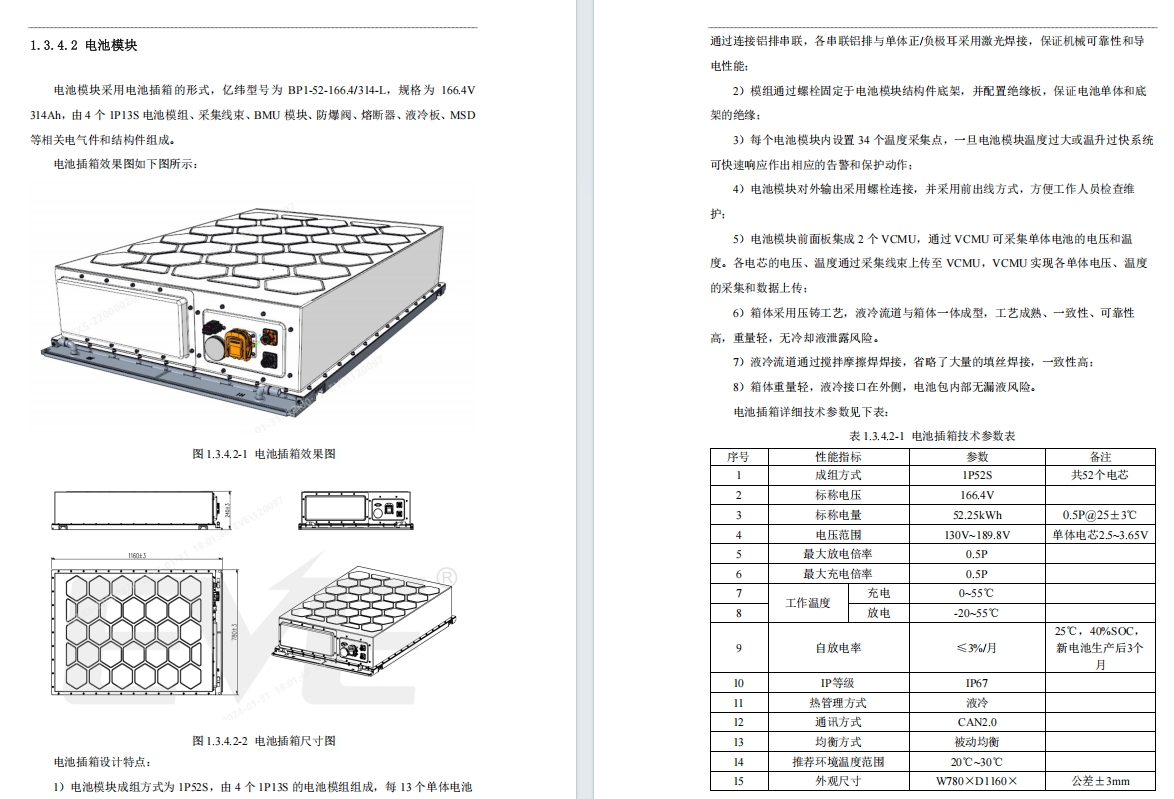

每个标准插箱 3.2V 314A 电芯 1P52S 组成， PACK 规格 166.4V  314Ah，电量为 52.2496kWh。

每个电池簇由 8 个 PACK 串联及 1 个高压箱构成，电池簇规格为 1331.2V 314Ah， 单簇电量为 417.9968kWh。

每个电池舱由 12 个电池簇并联组成，经过 1 个直流汇流柜接入 PCS。每个电池舱 为 1 个 20 尺非标高柜电池集装箱。 电池舱的标称电量分别为：

12 簇*1331.2V*314Ah =5015.9kWh

每 2 个 5.0159MWh 电池集装箱可以拼装成一个 40 尺非标高柜电池系统单元，配置表 如下表所示。

每套 10.030MWh 电池系统单元包含 24 个 1331.2V/314Ah 磷酸铁锂电池簇，每 12 个 电池簇通过 1 个直流汇流柜并联后接入到 1725kW PCS 的一条支路。电池系统单元的标  称电量为 10.030MWh。

综上，亿纬配置储能电池系统总标称电量为 60.18MWh。电池系统共由 12 套 5MWh

电池系统单元和6 套 3.45MW 逆变升压一体仓组成，共安装于 12 个 20 尺高柜集装箱、6 台 20 尺 PCS 舱内。

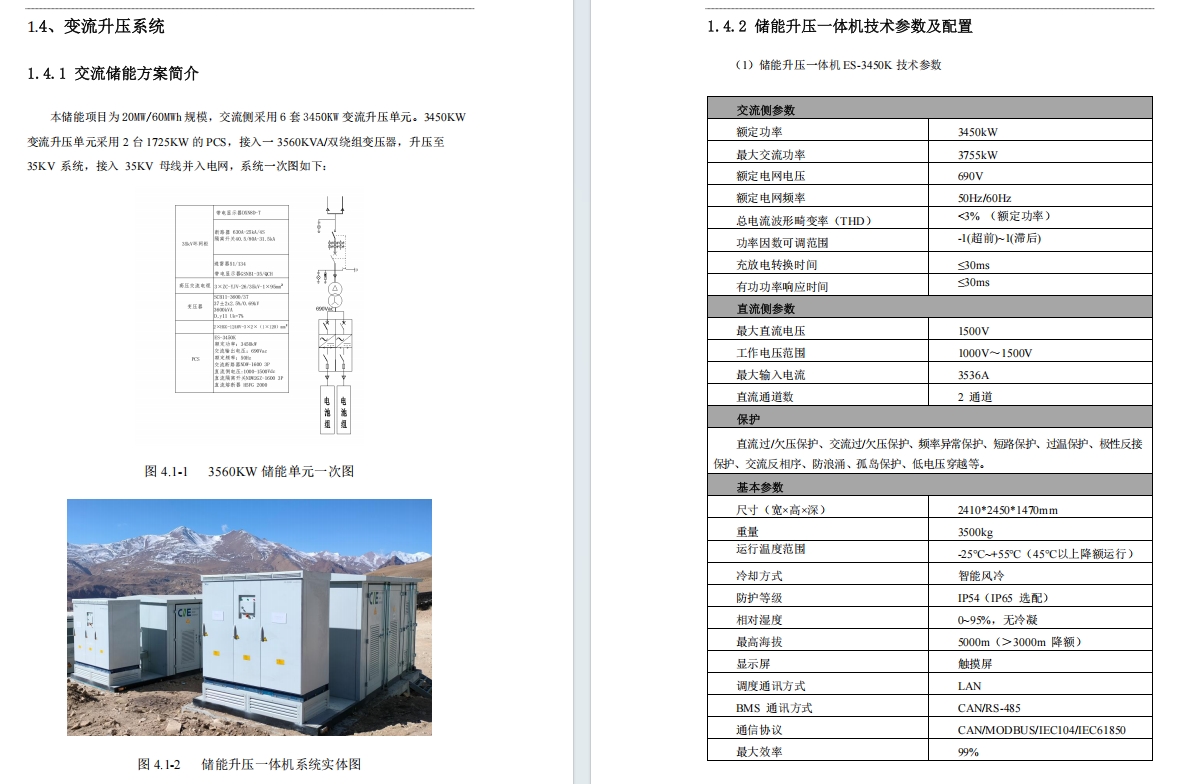

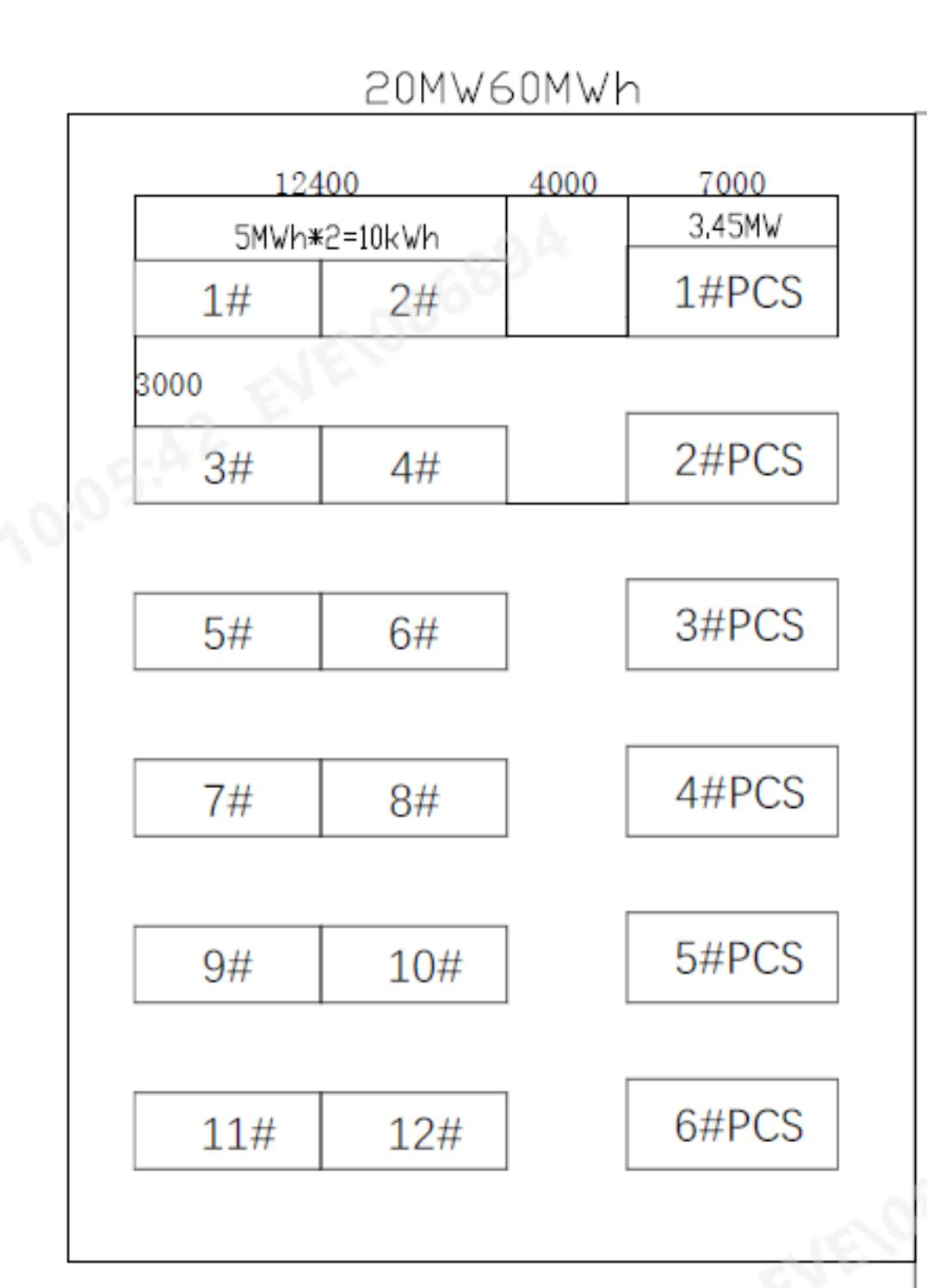

三、整站布局方案

根据 GB/T 51048 《电化学储能电站设计规范》（征求意见稿）第 7.5.5 条：“全 户外布置储能单元可采用屋外电池预制舱设备， 设备间距应满足设备运输、检修的要 求，锂离子电池、铅酸（铅碳）电池预制舱长边间距不宜小于 3m，电池预制舱短边间 距不宜小于 4m”，因此，本方案变流一体舱横向布置， 2 个 20 呎电池舱竖向拼接成 1 个 40 尺集装箱。

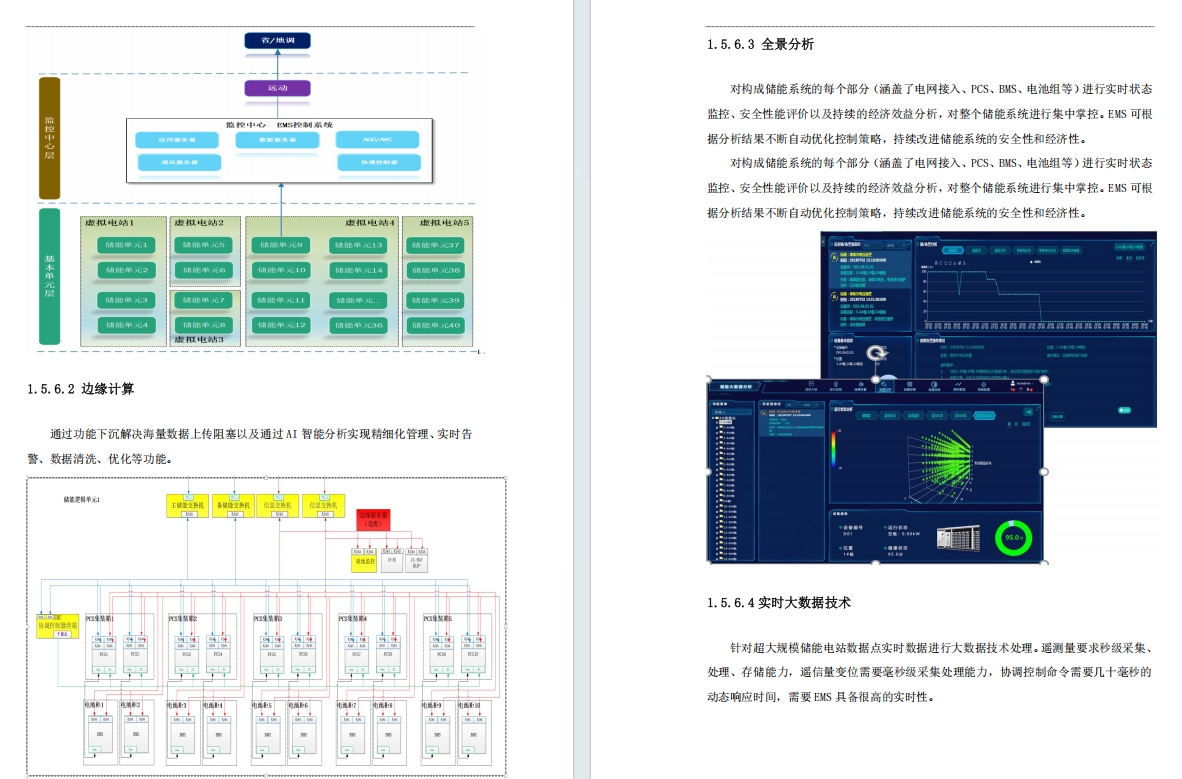

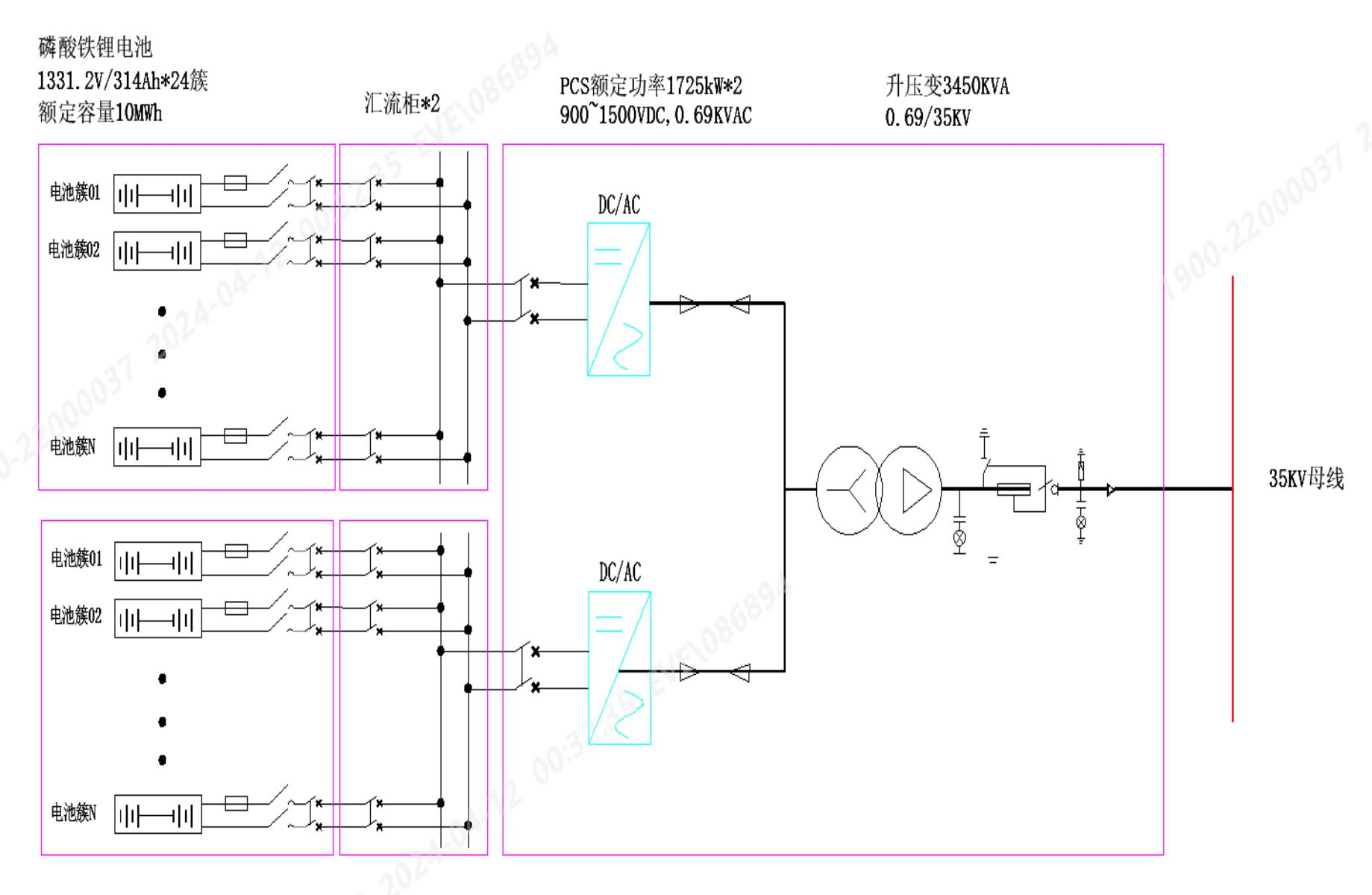

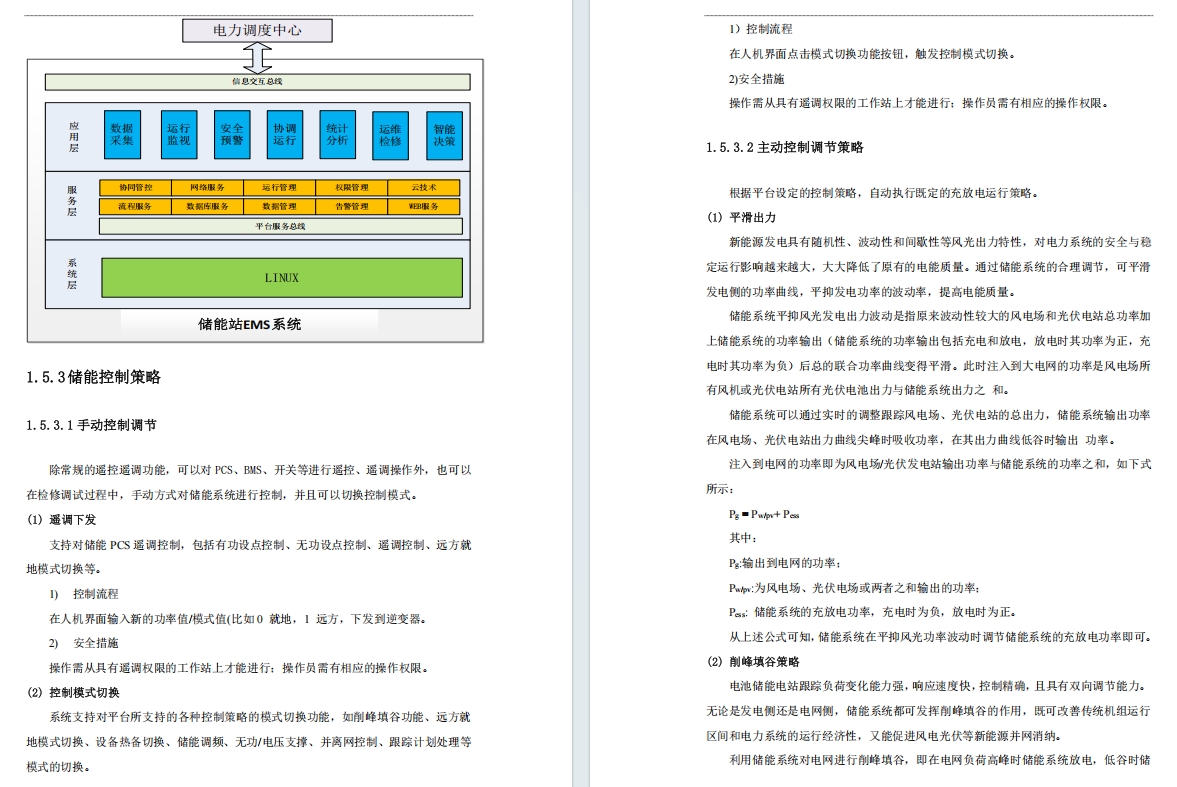

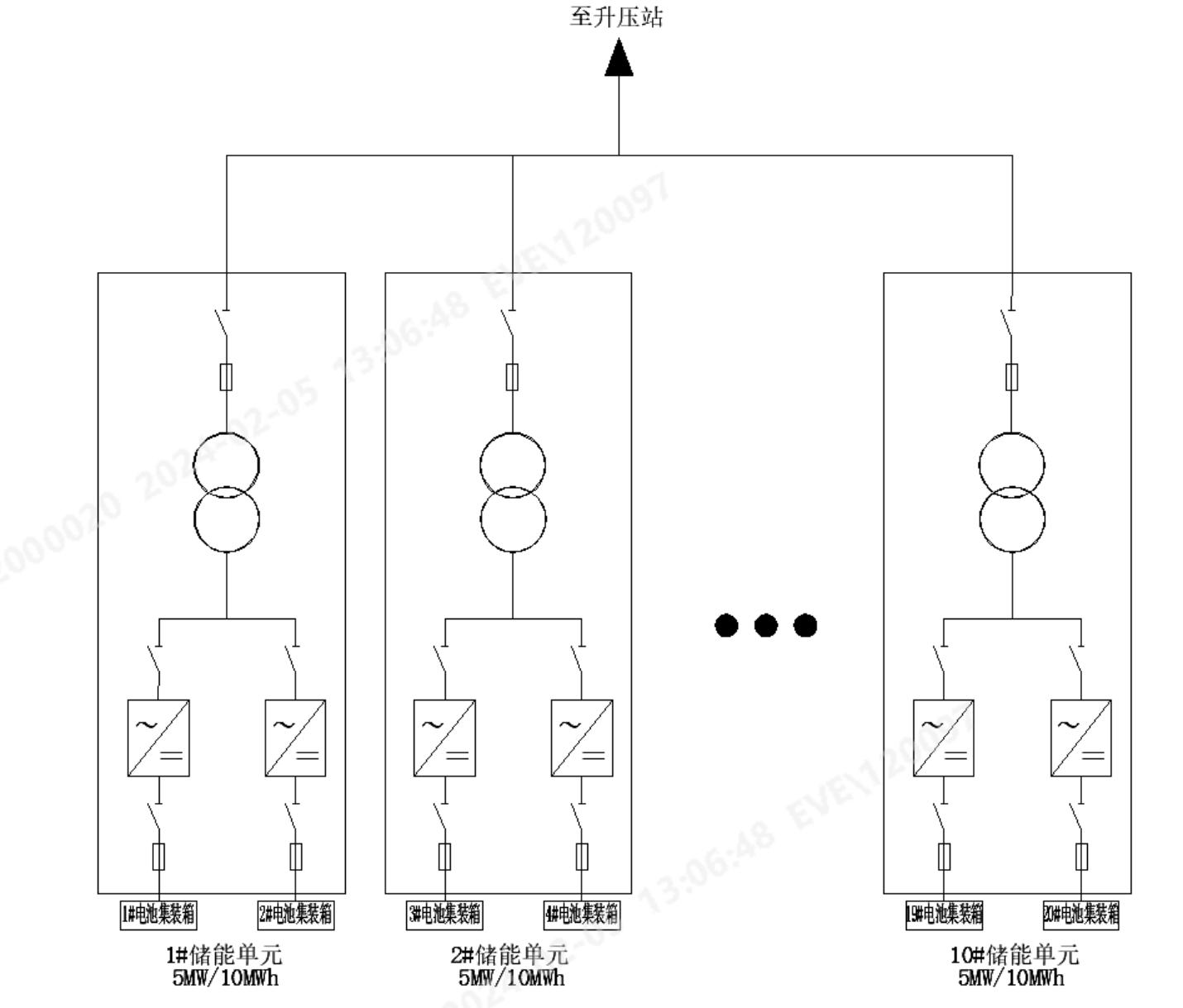

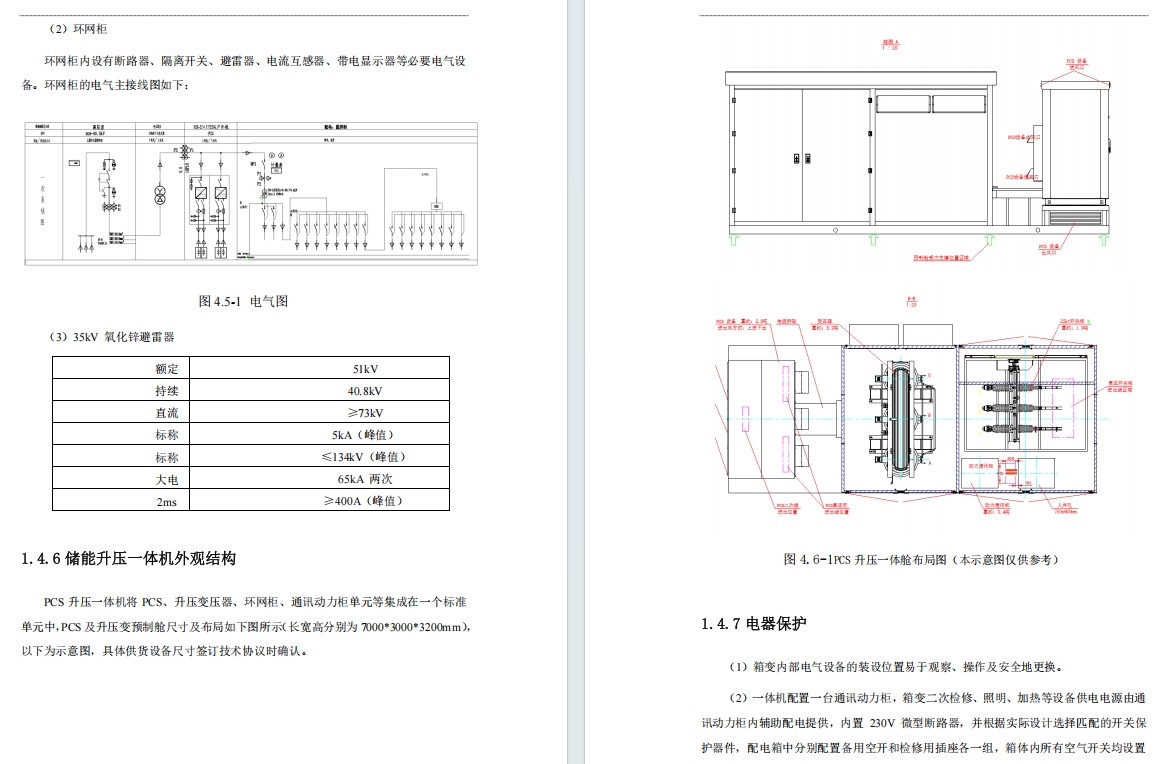

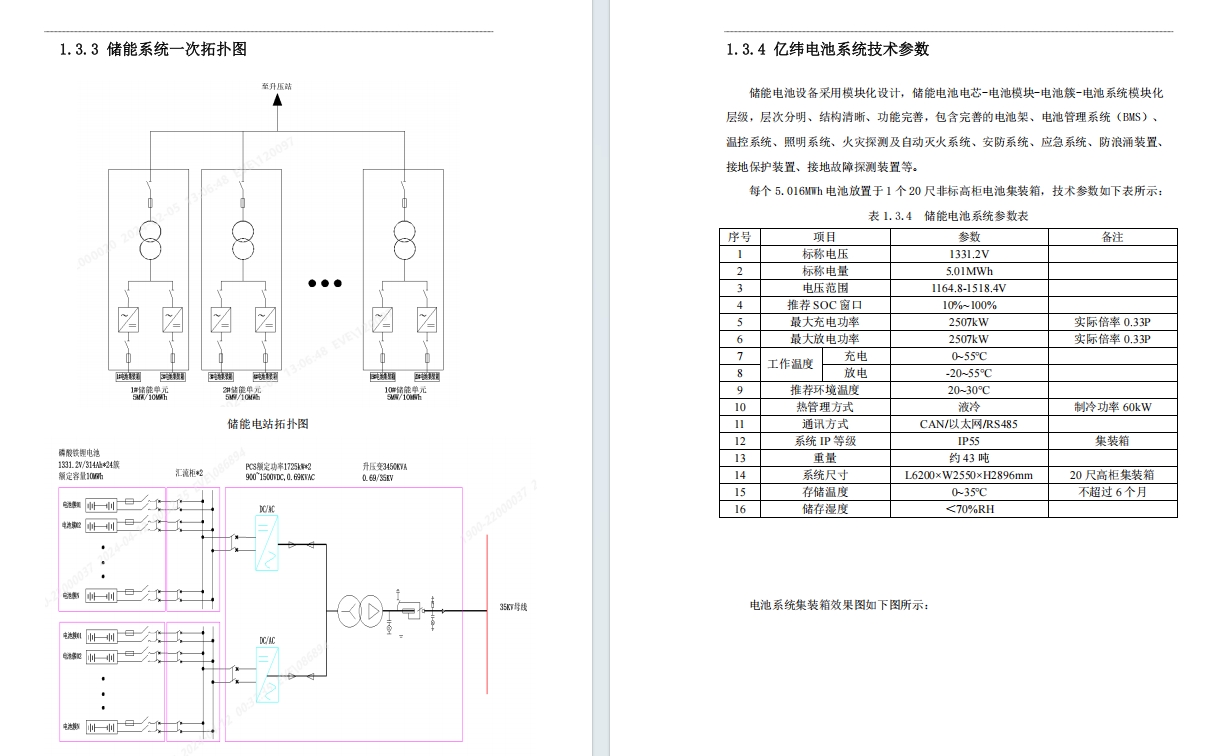

​四、储能系统一次拓扑图

其他相关的内容，包括：
