西门子1500T运动控制程序，点开即可仿真运行! 双轴插补走斜线，圆弧，连续运动，同步。 PLC运动控制程序+wincc面板+动画+3D机构，仿真运动过程。 V15可打开，Plcsim仿真

手指刚触到TIA Portal V15的启动图标，工控人的DNA就动了。今天带兄弟们整点硬核的——用西门子S7-1500T玩转真·运动控制。这套程序包里藏着双轴插补的魔法，上电直接开搞不用真机，PLCSim+3D动画直接给你整得明明白白。

先看硬件组态里这两个骚气的轴配置，重点看这行代码：

MC_Power(
    Axis:=Axis_1,
    Enable:=TRUE,
    Enable_Positive:=TRUE,
    Enable_Negative:=TRUE);

这可不是普通的轴使能，后面藏着驱动器的闭环参数。注意看那个OverrideVel参数，仿真时直接拉到100%，不然你会以为电机在摸鱼。

斜线插补才是重头戏，来看这段双轴联动：

MC_MoveLinearAbsolute(
    Axis1:=Axis_X,
    Axis2:=Axis_Y,
    Position1:=500.0,
    Position2:=300.0,
    Velocity:=120.0,
    BufferMode:=0);

X/Y轴自动算速度配比，生成的运动轨迹比老电工画的直线还直。调试时建议把Jerk（加加速度）参数调低到30%以下，不然仿真动画会给你表演机械臂蹦迪。

西门子1500T运动控制程序，点开即可仿真运行! 双轴插补走斜线，圆弧，连续运动，同步。 PLC运动控制程序+wincc面板+动画+3D机构，仿真运动过程。 V15可打开，Plcsim仿真

圆弧运动更有意思，这个几何算法绝对值得细品：

MC_MoveCircularAbsolute(
    CenterX:=300.0,
    CenterY:=200.0,
    EndX:=500.0,
    EndY:=400.0,
    CircleDirection:=1,
    Velocity:=80.0);

注意坐标系方向设定，搞反了直接画成蚊香圈。仿真时打开轨迹监视窗口，能看到实时生成的圆弧插补点云，密集恐惧症慎入。

连续运动模式才是真·丝滑，重点看这个BufferMode参数：

MC_MoveLinearAbsolute(
    ...,
    BufferMode:=2); //Aborting模式

这种模式切换时就像秋名山过弯不踩刹车，轴运动会自动平滑过渡。但要注意提前量，建议在目标位置前50mm就开始发下一个指令。

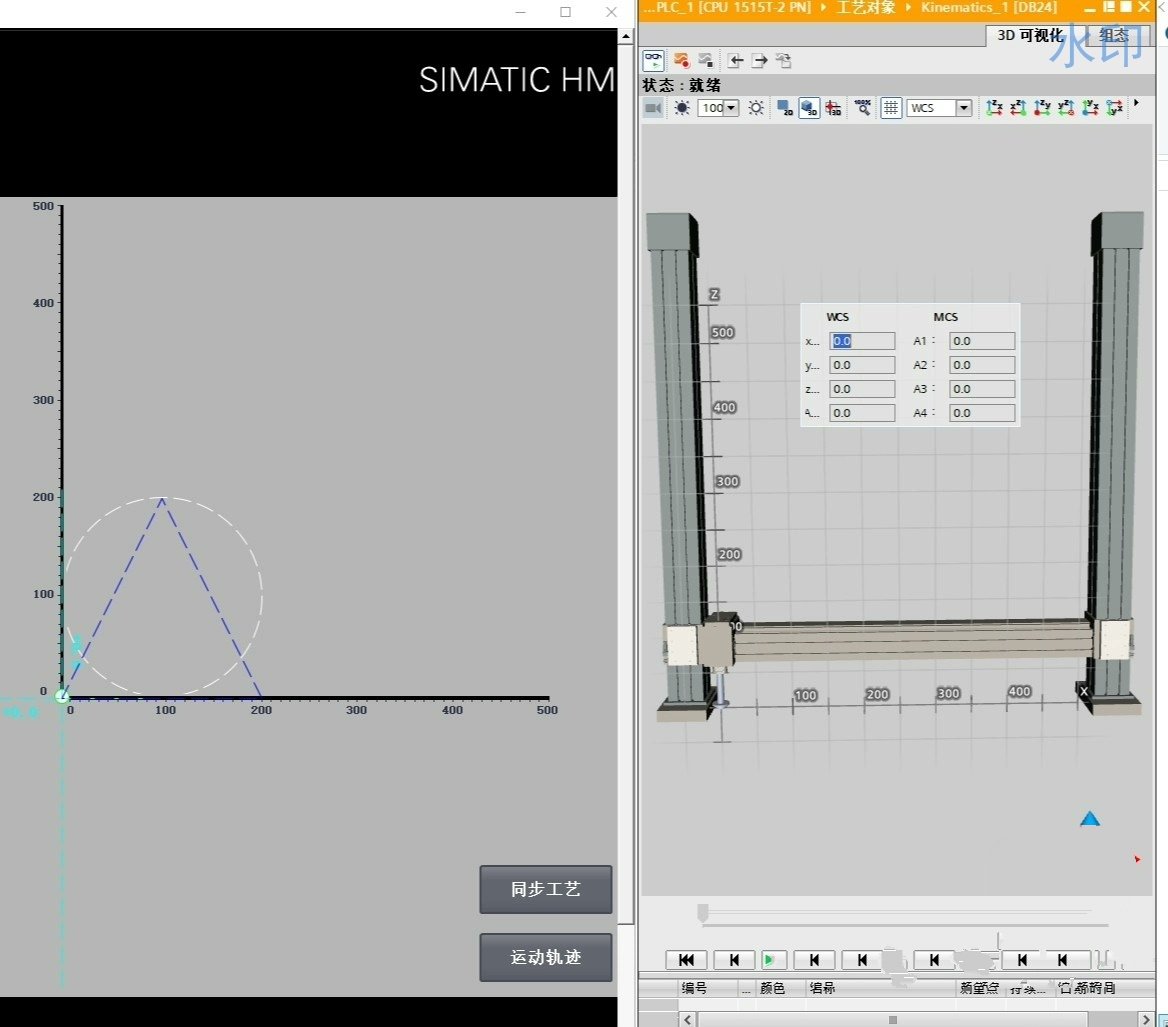

WinCC面板里藏着骚操作：把动画脚本直接绑定到AxisActualPosition变量，3D模型就跟打了鸡血似的实时抖动。想要更装逼的效果，可以加个三角函数算运动偏移量，让机械臂跳个正弦舞都没问题。

最后说个仿真秘籍：在PLCSim里把循环时间改成2ms，然后打开OB91里的运动控制中断。这时候运行轨迹平滑得就像德芙巧克力，什么卡顿抖动都是不存在的。整套程序跑起来后，看着3D模型风骚走位，只能说——这波仿真，值了！
