信捷xdm plc三轴可编程运动控制程序，支持信捷XDM系列PLC ?信捷TG765触摸屏 支持直线插补 ，圆弧插补，延时，等待输入ON，等待输入OFF，执行输出ON，执行输出OFF。 可视化加工轨迹，支持电子手轮，改变加工工艺无需电脑，直接在触摸屏编辑即可， 中文指令编程，编辑状态可插入，删除，复制，粘贴。 类似于数控系统的编程方法，选择命令，插入坐标点数据即可，运行时可以显示实时运行轨迹。

最近在车间折腾三轴设备时，试用了信捷XDM系列PLC搭配TG765触摸屏的组合，这套国产运动控制方案的操作体验让我有点小惊喜。特别是触摸屏上的中文编程界面，直接把数控系统那套操作逻辑搬过来了，老师傅上手完全没门槛。

在TG765触摸屏上新建程序时，指令列表就像菜单点菜一样直观。比如要搞个XY平面圆弧加工，直接选"圆弧插补"指令，填入起点终点坐标，半径参数还能自动计算。最骚的是支持现场修改路径，上次调试时发现Z轴下刀深度不对，直接在触摸屏上双击坐标值就能改，不用像以前那样抱着笔记本跑回办公室改代码。

程序结构用中文指令写得明明白白：

程序开始
   X0 Y0 Z0  //回原点
   延时200ms
   等待输入X1=ON
   直线插补 X100 Y50 F500
   圆弧插补 X150 Y100 R25
   执行输出Y3=ON
   直线插补 Z-20 F200
   等待输入X2=OFF
程序结束

这段代码里几个关键点挺有意思："等待输入"指令自带防呆设计，遇到传感器异常直接暂停程序；"执行输出"控制电磁阀的动作时机精确到毫秒级，配合电子手轮微调时，能实时看到坐标数值蹦迪似的跳动。

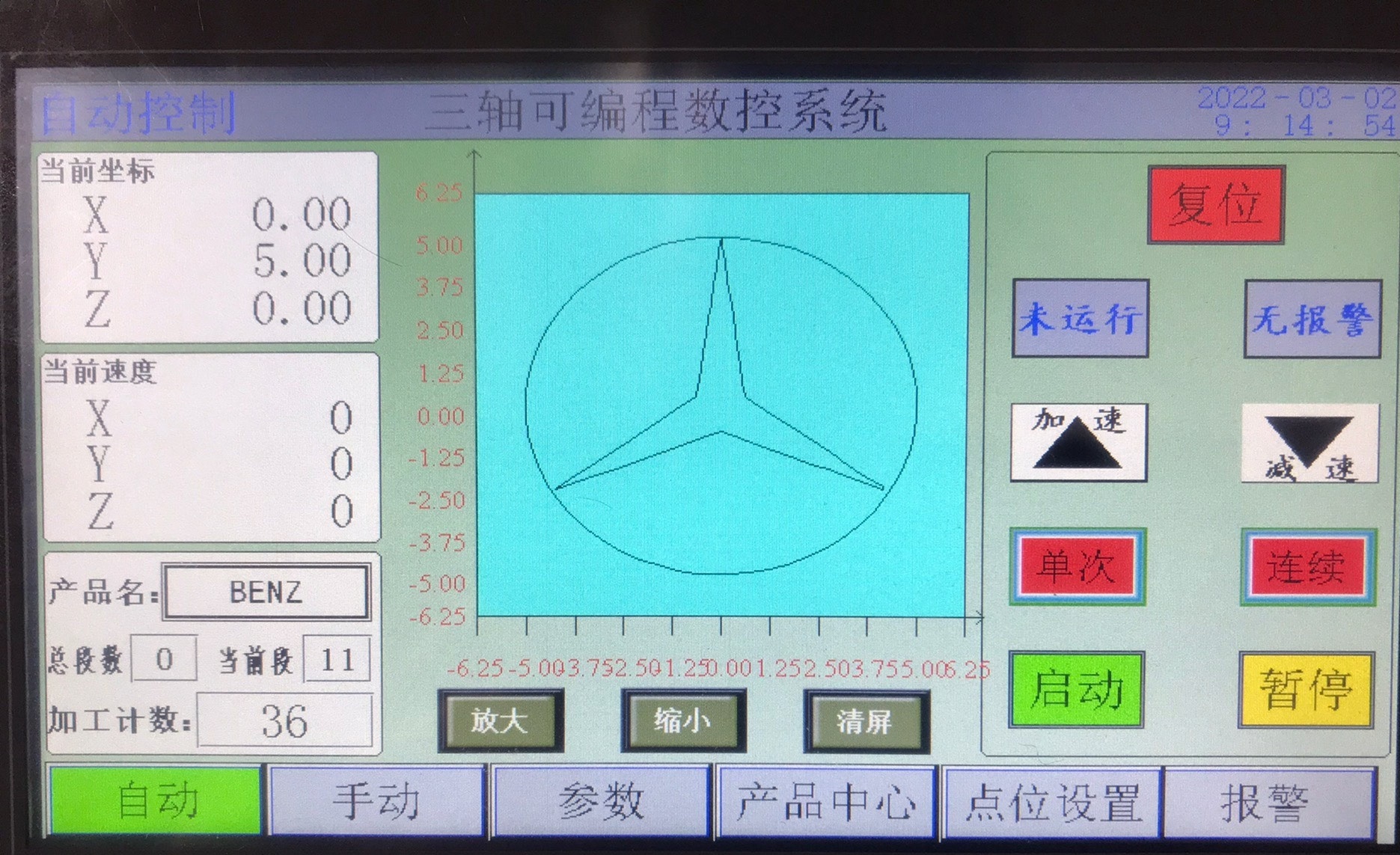

轨迹预览功能是真香警告！编程时触摸屏上自动生成走刀路径的动画演示，圆弧拐角处还会用红色标出过切风险区域。有次手滑把半径参数输小了，系统立马弹窗提示"轨迹不连续"，这比事后撞机靠谱多了。

信捷xdm plc三轴可编程运动控制程序，支持信捷XDM系列PLC ?信捷TG765触摸屏 支持直线插补 ，圆弧插补，延时，等待输入ON，等待输入OFF，执行输出ON，执行输出OFF。 可视化加工轨迹，支持电子手轮，改变加工工艺无需电脑，直接在触摸屏编辑即可， 中文指令编程，编辑状态可插入，删除，复制，粘贴。 类似于数控系统的编程方法，选择命令，插入坐标点数据即可，运行时可以显示实时运行轨迹。

说到调试技巧，长按指令行可以唤出隐藏菜单。复制-粘贴功能拯救了我这种手残党，批量加工相同孔位时，直接复制坐标点改数字就行。有个冷知识：在插入新指令时，系统会自动重新计算前后点的插补参数，这个后台运算确实省心。

现场老师傅最喜欢的是电子手轮教学模式。摇着手轮把平台推到目标位置，点击"取当前坐标"就能直接生成定位指令，比用键盘输入坐标快三倍不止。特别是处理异形轮廓时，靠这个功能硬是整出了数控示教的味道。

这套系统最让我服气的是稳定性。连续跑了8小时雕铣程序，轨迹跟踪误差始终保持在±0.02mm以内。查看运行日志时发现，PLC底层其实把中文指令转成了运动控制芯片的二进制命令，相当于双保险机制。突发奇想试过用U盘导出加工程序，结果发现文件后缀是.xdm，用文本编辑器打开居然是带校验码的加密格式，这保密措施够意思。

要说遗憾的话，暂不支持三维圆弧插补算是个小短板。不过对于常规的平面加工场景，现有的直线+圆弧指令库已经覆盖了90%的工艺需求。毕竟在触摸屏上就能完成全套编程调试，还要啥自行车？
