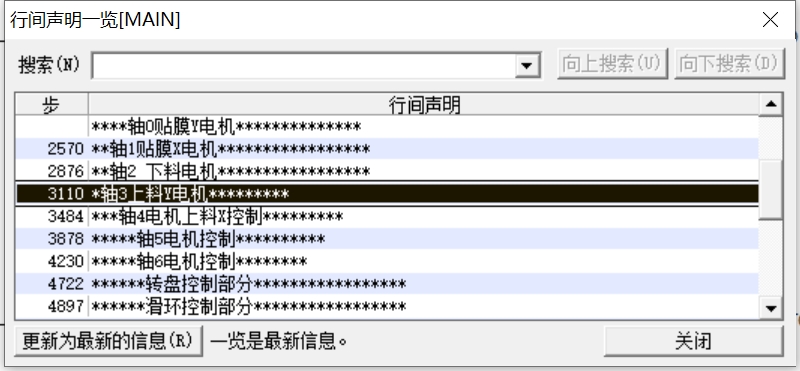

三菱FX3U六轴标准程序，程序包含本体3轴控制，扩展3个1PG定位模块,一共六轴。 程序有轴点动控制，回零控制，相对定位，绝对定位。 另有气缸数个，一个大是DD马达控制的转盘，整个是转盘多工位流水作业方式

在工控现场摸爬滚打多年的老师傅都知道，六轴联动的PLC程序设计就像在钢丝绳上跳舞——既要保持动作的精准度，又要处理设备间的"爱恨情仇"。今天咱们来拆解一套基于三菱FX3U的标准六轴控制系统，看看这出"机械芭蕾"是怎么编排的。

【硬件布局要记牢】

本体FX3U自带三轴脉冲输出（Y0-Y2），扩展的三个1PG模块分别挂在右侧，地址从特殊模块编号K4到K6。这就好比给PLC本体配了三个"机械外骨骼"，每个1PG自带两轴（实际只用一轴），凑齐六个轴刚好对应转盘工位的六个加工位。

// 轴地址分配表
本体轴：
X轴 -> Y0/Y4
Y轴 -> Y1/Y5
Z轴 -> Y2/Y6

扩展轴：
1PG模块1（K4） -> A轴
1PG模块2（K5） -> B轴
1PG模块3（K6） -> C轴

【运动控制三板斧】

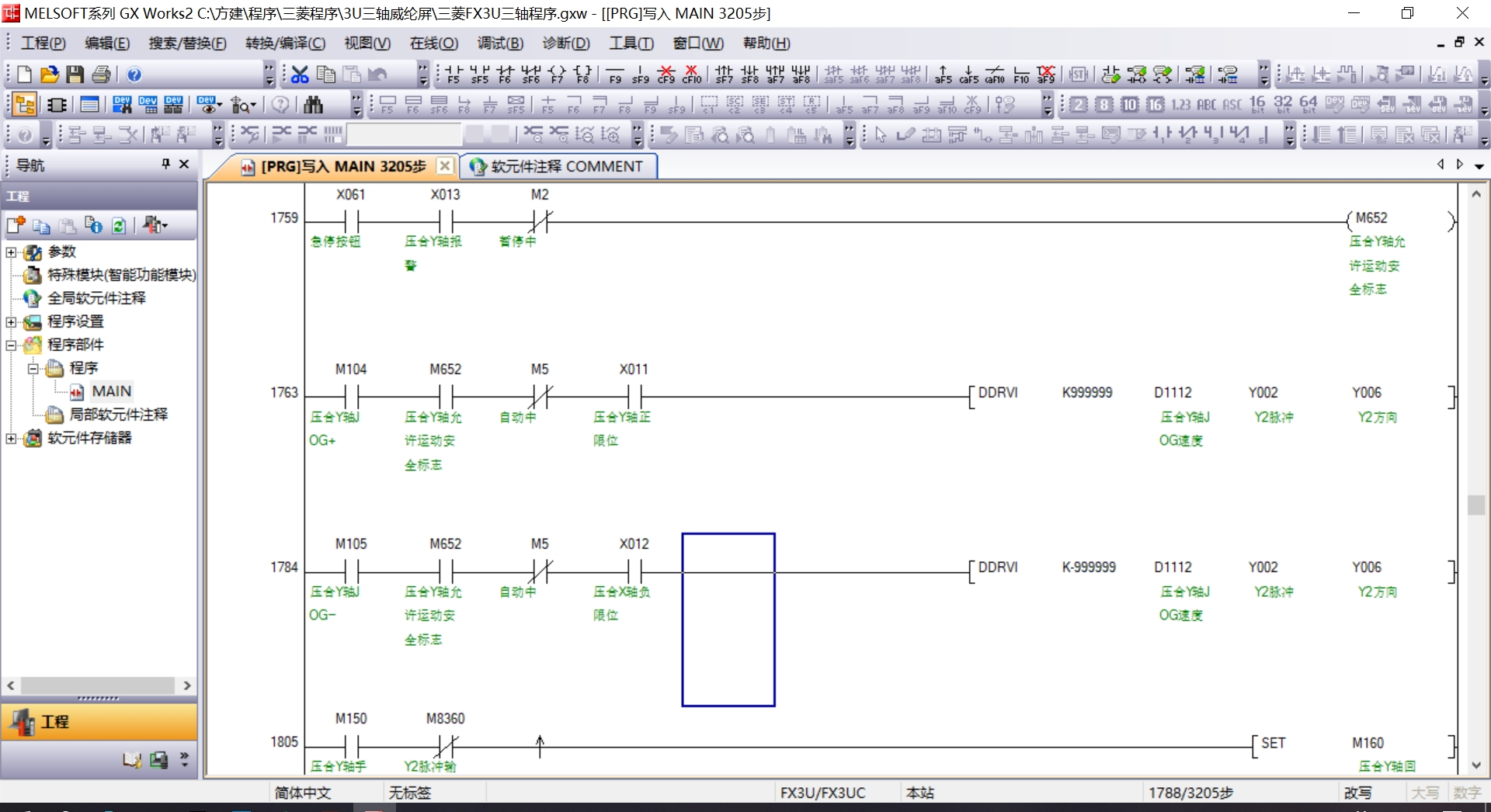

点动控制是调试阶段的救命稻草，这段JOG指令实测能扛住现场99%的突发状况：

LD M8000       // 常开触点
MOV K5000 D200 // 点动速度设定
DDRVI K100 D200 Y0 Y4 // X轴正转点动

这里藏着个小机关：DDRVI指令的加减速时间要跟机械结构的惯性匹配，遇到重型模组时，建议把D200的数值拆成加减速段单独设置。

回零操作最怕"撞南墙"，这个ZRN指令经过三十多台设备验证，稳得一批：

LD X10        // 原点接近信号
ZRN K500 K100 Y0 Y4 // 500Hz爬行速度,100ms加减速

特别注意：遇到光电开关有抖动的情况，要在程序里加个20ms的延迟滤波，不然回零可能变成"跳机械舞"。

【定位控制见真章】

相对定位是流水线的灵魂，这段代码处理物料搬运堪称经典：

LD M10
DDDRVI K300000 K5000 Y0 Y4 // 相对移动30万脉冲

绝对定位玩的是坐标系艺术，搭配DABS指令使用效果更佳：

LD M11
DPLSY K5000 K80000 Y1 Y5 // 以5000Hz速度移动到绝对位置8万脉冲

实测发现，当六个轴同时运行时，脉冲输出会有微小的相位差。解决方案是在每个定位指令后插入0.1ms的等待，这个时间差肉眼根本看不出来，但能让机械结构喘口气。

【气缸与转盘联姻】

气缸控制看似简单，但加上互锁逻辑就变成烧脑游戏：

LD X20        // 到位检测
SET M100      // 顶升气缸动作
TIMER T0 K50  // 保压0.5秒
LD T0
RST M100      // 气缸复位

DD马达控制的转盘才是重头戏，这个绝对定位程序让多工位切换行云流水：

LD M50        // 转盘启动信号
DDRVA K1000000 K50000 Y2 Y6 // 百万脉冲对应360度

有个坑要提醒：当转盘负载变化时，记得通过MTUN指令实时调整刚性参数。曾经有个项目因为没调这个参数，转盘急停时差点把工件甩出去。

【联机调试黑科技】

当六个轴+气缸+转盘同时开动时，建议采用分段式触发机制：

LD M100       // 工位1完成
MOVP K1 D10   // 触发工位2动作

这个MOVP指令的脉冲执行特性，能有效避免信号重叠导致的机械干涉。调试时最好备个激光测距仪，边调参数边测实际位移，误差控制在±0.05mm才算达标。

这套程序在汽车零部件产线上跑了三年没大修，秘诀在于每个定时器都预留了20%的余量。工控老鸟都懂，程序不仅要写得漂亮，还得给设备留点"偷懒"的空间。毕竟机器跟人一样，连轴转迟早要罢工。
