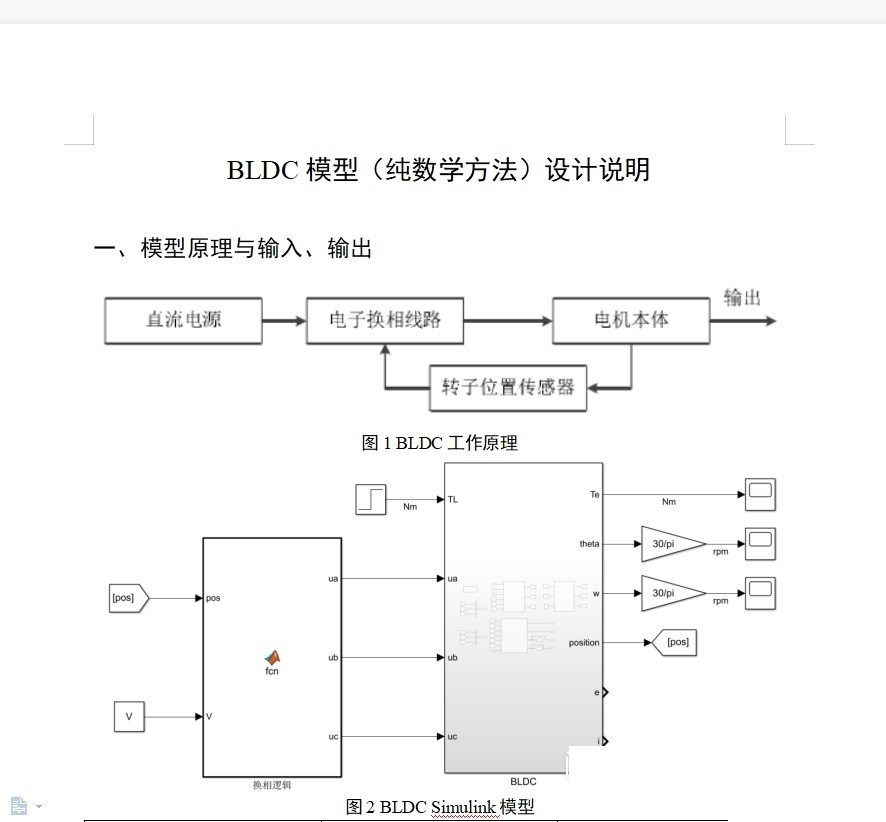

BLDC无刷直流电机Simulink模型（数学方法搭建） 版本:marlab2018a，可生成低版本 包括:模型，设计文档，电机参数m文件 仿真时在第三秒加入3Nm的负载，图中为模型和仿真结果（输出扭矩，转速，转子位置，机械角度） 模型优点:纯数学方法搭建，可生成代码刷进控制器做SIL测试（simscape搭建的模型无法生成代码） 模型缺点:转速波动大，可以通过与真实电机参数匹配或滤波的方式解决。

---

BLDC无刷直流电机Simulink模型搭建与仿真分析

最近在研究无刷直流电机（BLDC）的控制算法，决定用MATLAB/Simulink搭建一个纯数学方法的模型。这里分享一下搭建过程和仿真结果，以及模型的一些优缺点。

1. 搭建模型的思路

BLDC电机的数学模型通常基于电磁学和运动学方程。这里采用纯数学方法搭建模型，而不是使用Simulink的Simscape库。原因是Simscape虽然直观，但无法生成代码，而纯数学模型可以通过代码生成工具（如Embedded Coder）生成C代码，直接刷入控制器进行SIL测试。

模型的核心包括以下几个部分：

• 电机参数（电阻、电感、磁极对数等）
• 电磁转矩方程
• 运动方程（考虑负载和摩擦）
• 位置传感器模型（用于生成PWM控制信号）

2. 电机参数与模型搭建

首先，我们需要定义电机的参数。这里提供一个简单的m文件，用于存储电机参数：

% 电机参数
R = 2;              % 相电阻 (Ohm)
L = 0.001;          % 相电感 (H)
p = 4;              % 磁极对数
Kt = 0.1;           % 转矩常数 (Nm/A)
Ke = Kt;            % 电动势常数 (V/(rad/s))
J = 0.01;           % 转动惯量 (kg·m²)
b = 0.001;          % 阻尼系数 (N·s/m)

接下来，在Simulink中搭建模型。模型的输入是PWM占空比信号，输出包括转速、转子位置和电磁转矩。以下是模型的总体结构：

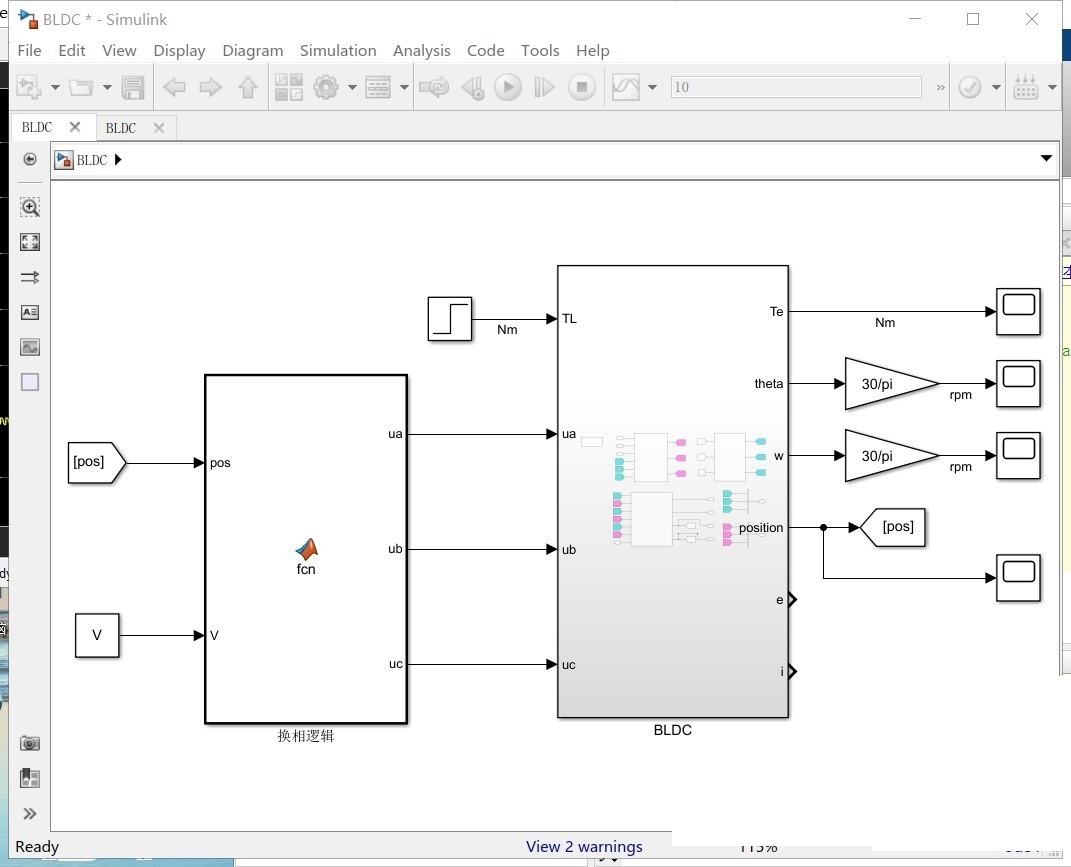

!模型结构图

3. 仿真设置与结果

仿真时，在第三秒加入3Nm的负载。以下是仿真结果：

• 输出转矩：可以看到在第三秒时，转矩迅速增加到3Nm，随后系统进入稳态。

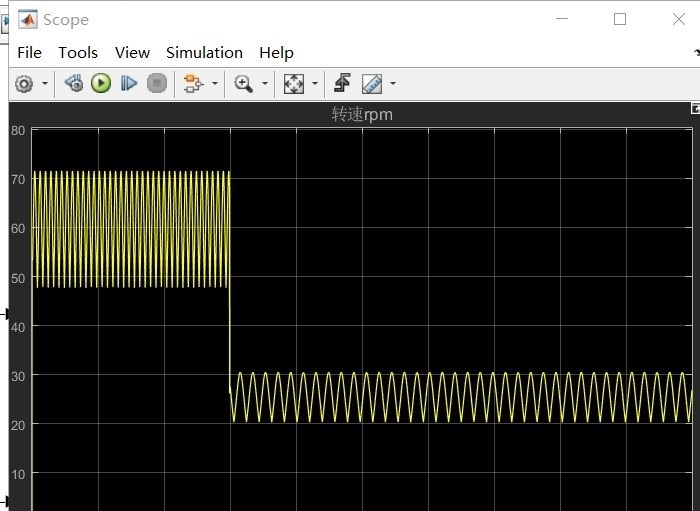

• 转速：转速在第三秒时出现波动，但最终稳定在目标转速。

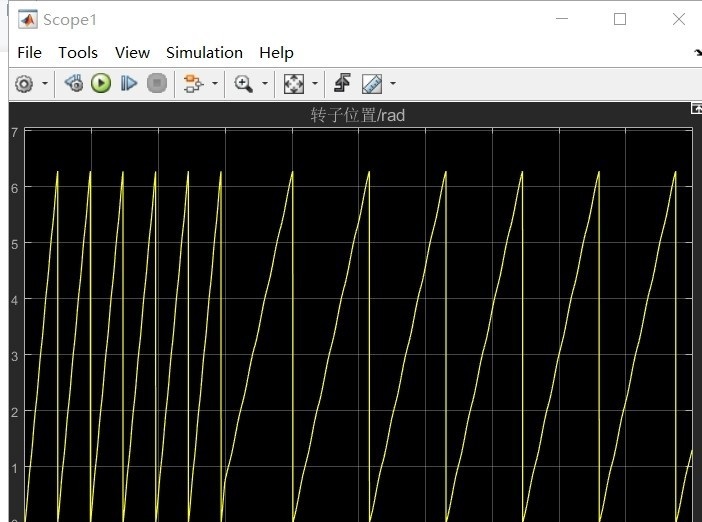

• 转子位置：位置信号反映了电机的旋转状态。

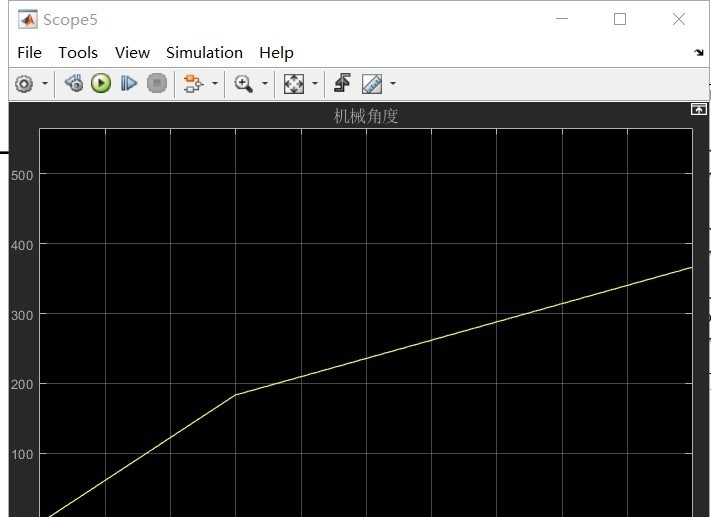

• 机械角度：角度信号用于生成PWM控制信号。

仿真结果如下图所示：

!仿真结果

4. 模型优缺点分析

优点：

1. 纯数学方法搭建：可以生成代码，直接用于SIL测试。
2. 简洁直观：模型结构清晰，便于调试和修改。
3. 灵活性高：可以通过修改参数文件快速适应不同电机。

缺点：

1. 转速波动较大：由于模型没有考虑实际电机的非线性特性，转速在负载突变时波动明显。
2. 需要参数匹配：实际应用中需要通过实验数据调整模型参数。

5. 改进方向

针对转速波动大的问题，可以通过以下方法改进：

1. 参数匹配：通过实验获取电机的真实参数，提高模型的准确性。
2. 增加滤波器：在控制回路中加入滤波器，抑制转速波动。

6. 总结

这个BLDC电机模型虽然简单，但在教学和实验中非常实用。通过纯数学方法搭建模型，不仅可以进行仿真分析，还可以生成代码用于实际测试。希望这篇博文对你理解BLDC电机的建模和仿真有所帮助！
