Simulink无刷直流电机（BLDC）双闭环矢量控制仿真模型 BLDC（无刷直流电机）双闭环矢量控制采用转速环PID控制器、电流环PI控制器策略，以实现更高效、更精确的电机运行。 1）仿真主要由直流电源，逆变电路，无刷直流电机，pi控制器，pwm发生器，位置解码模块等模块构成，架构搭建清晰，容易理解掌握。 2）转速响应精准，转矩，电流，反电势等波形见图片，

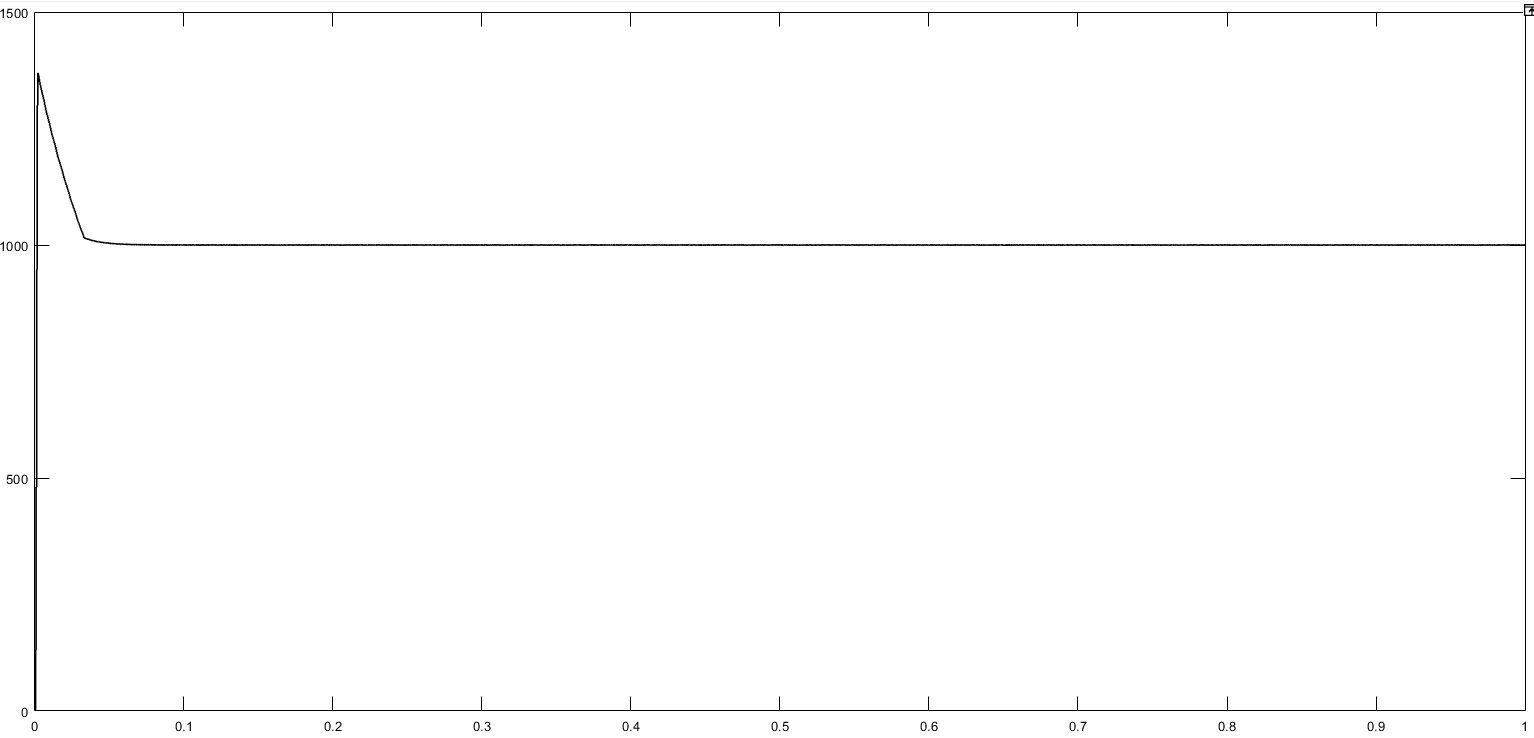

Simulink里折腾BLDC双闭环控制的时候，最刺激的环节莫过于看着波形从抽搐到丝滑。这次搭的矢量控制模型核心就俩闭环：外层转速环用PID控场，内层电流环靠PI稳住，说白了就是让电机转得又快又准还不烧板子。

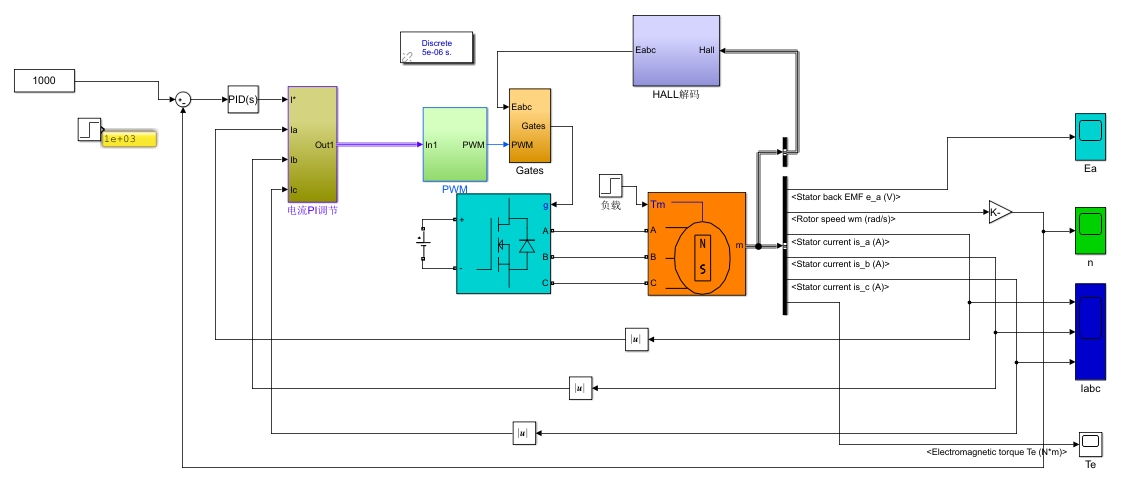

先拆开模型结构看，直流电源模块直接决定了系统的爆发力。这里有个坑：如果电源电压设得不够，电机高速运行时电流环直接崩给你看。建议先用48V打底，后面再根据负载微调。

逆变桥部分用MOSFET搭了个经典的三相全桥，重点在于PWM信号的死区设置。模型里用的是Simulink自带的PWM生成器，关键参数在这：

PWM_frequency = 20e3;  % 开关频率20kHz
DeadTime = 1e-6;       % 死区时间1μs
Carrier = sawtooth(2*pi*PWM_frequency*t);

死区时间小于500ns容易桥臂直通，但设太大又会导致波形畸变。实测1μs是个平衡点，既能保平安又不明显影响效率。

Simulink无刷直流电机（BLDC）双闭环矢量控制仿真模型 BLDC（无刷直流电机）双闭环矢量控制采用转速环PID控制器、电流环PI控制器策略，以实现更高效、更精确的电机运行。 1）仿真主要由直流电源，逆变电路，无刷直流电机，pi控制器，pwm发生器，位置解码模块等模块构成，架构搭建清晰，容易理解掌握。 2）转速响应精准，转矩，电流，反电势等波形见图片，

电流环的PI控制器参数调起来最玄学。模型里的电流环采样周期设了50μs，比转速环快10倍是有讲究的——电流变化比转速猛多了，采样跟不上直接导致震荡。核心代码长这样：

Kp_current = 0.85;
Ki_current = 350;
Current_limiter = 30;  % 电流限幅±30A

调参时发现个反直觉现象：Ki值越大反而响应越慢？后来才明白是因为积分项饱和后需要更长时间释放。解决办法是给积分项加个动态限幅，像给野马套了个智能缰绳。

转速环的PID参数更考验耐心。当负载突变时，单纯靠P参数调容易过冲，D参数大了又引入高频噪声。最终方案是让D项只在转速误差小于5%时生效：

if abs(Error_speed) < 0.05*Target_speed
    D_term_active = 1;
else
    D_term_active = 0;
end

这招让启动时的暴力加速和稳态时的细腻控制完美共存，就像给电机装了两种人格。

位置解码模块用霍尔传感器信号做六步换相，但实测发现霍尔安装偏差超过5°就会导致转矩脉动明显。解决方法是在算法里加了个软件补偿：

Hall_Compensation = pi/36;  % 补偿5°电角度
Corrected_Angle = Hall_Angle + Hall_Compensation;

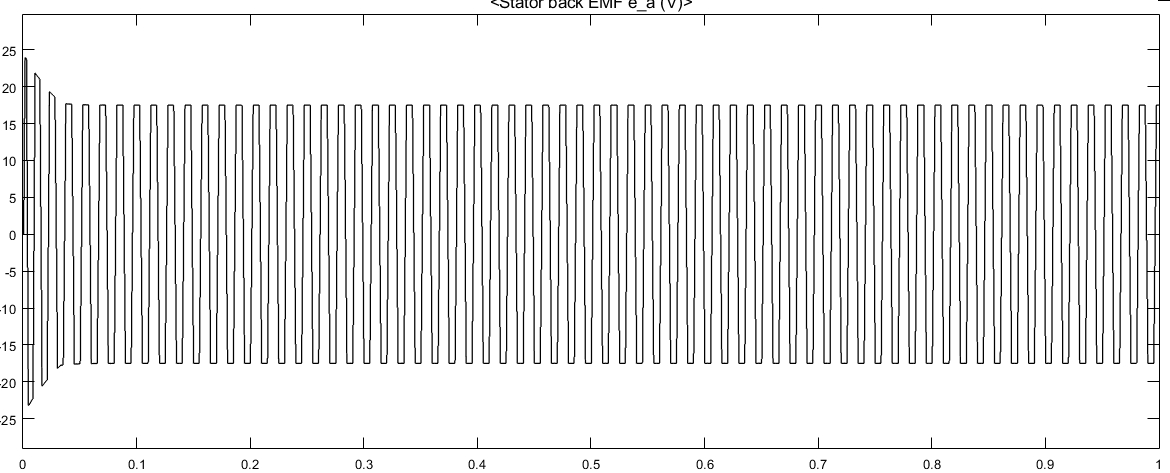

波形图上最惊艳的是反电动势波形——当转速稳定时，梯形波完美对称，边缘陡得像刀切。但负载突增瞬间会看到电流波形像心电图一样剧烈起伏，这时候电流环的PI控制器就像个急救医生，在2ms内就把电流拉回设定值。

整个模型调通后发现个隐藏关卡：当PWM频率超过25kHz时，电机居然开始唱歌！后来用FFT工具分析，发现是死区时间和开关频率的某些组合会激发机械共振。解决方法简单粗暴——给PWM载波加个随机抖动，立马让电机闭嘴。
