8工位转盘螺丝机的控制程序开发，说难不难说简单也不简单。这玩意儿核心就三块：PLC做大脑，触摸屏当操作面板，伺服电机干活儿。咱们先唠唠这个系统里最带劲的伺服控制。

步进电机负责转盘定位，两个台达B2伺服里有个狠角色——拧螺丝那个走的是转矩模式。这里给段伺服参数设置代码（台达ASDA-Soft）：

P2-00=3    // 控制模式：转矩模式
P1-01=1024 // 电子齿轮比分子
P1-02=1    // 电子齿轮比分母
P2-10=3000 // 最大转速限制
P2-11=5    // 加速时间

转矩模式玩的是巧劲，当螺丝拧到底扭矩达到设定值时自动停转。这个模式下要注意P2-11的加速时间得调合适，太快了容易滑牙，太慢了影响节拍。搞过自动化的都知道，伺服参数设置不当能把人折腾得想砸设备。

PLC程序这边用三菱FX3U系列举个栗子。转盘定位的步进控制用DSZR指令回原点：

DSZR X0 Y0 K5000 K10 D100

这行代码里K5000是回原点速度（单位Hz），K10是爬行速度，D100存完成状态。有个坑要注意：X0接的是近点信号，不是原点开关！之前有兄弟把这俩信号接反，结果转盘满场乱跑。

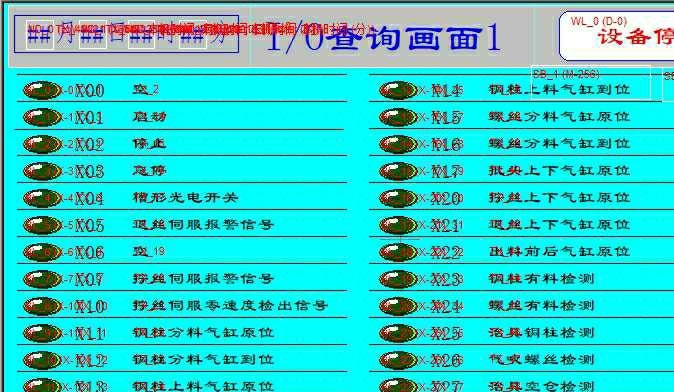

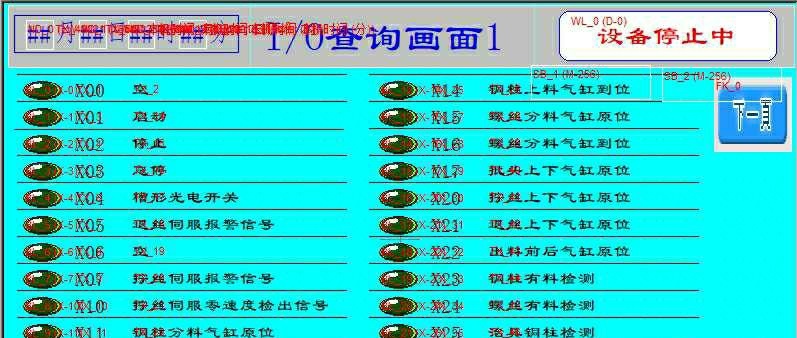

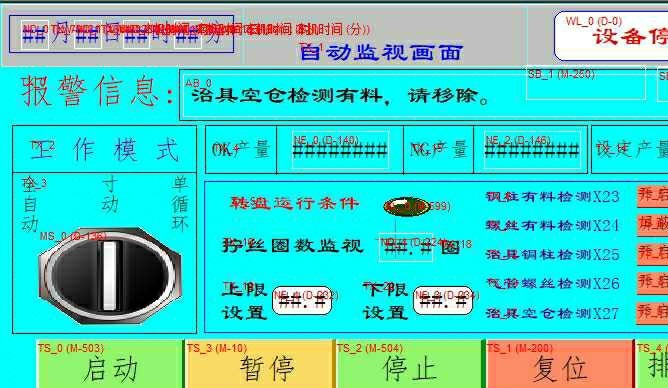

触摸屏界面设计才是真正考验审美的时候。威纶通EBPro里做参数设置界面，重点在数值输入的元件关联。比如螺丝扭矩值设置可以这么搞：

// 数值输入元件属性
Address= D200
Format= Floating
Decimal= 1
Limit= 0.5~5.0 N.m

这里D200对应PLC的扭矩设定寄存器，小数点后一位足够用。界面布局建议把关键参数放第一页，报警信息单独做页签。见过有人把所有参数堆在一个画面，结果现场调试时找根针都得翻半天。

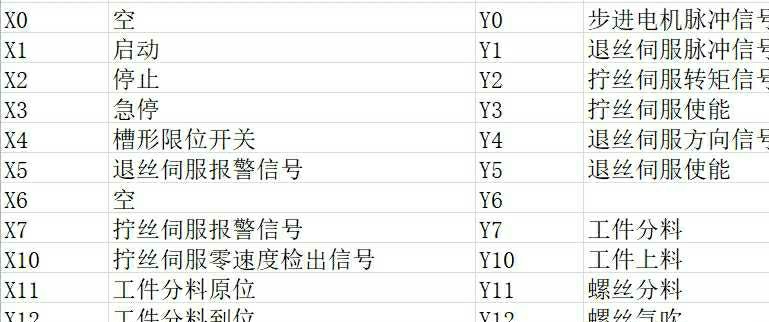

IO表配置最容易踩雷。建议用Excel先列好清单，重点标出急停信号和伺服报警点。比如：

地址	设备	备注
X0	原点传感器	常闭接法
Y10	伺服使能	必须加中间继电器

搞IO表有个诀窍：把输入输出点按功能分区，比如前8点留给安全回路，中间做运动控制，最后接辅助设备。这样排查故障时不用满屏找信号点。

说到程序结构，主流程建议用步进梯形图+子程序调用。特别是拧螺丝工位要单独封装成功能块，方便多工位调用。举个拧螺丝子程序样例：

CALL P100 D200 K2
// P100: 螺丝刀下降
// D200: 目标扭矩值
// K2: 工位编号

最后说下那些赠品资料。Works3的FB功能块教程是真香，特别是凸轮曲线生成那个案例，直接能套用在转盘定位上。GT Designer3的3D元件库也实用，做界面时直接拖个电机动画上去，甲方看了直呼专业。
