先看个双轴圆弧插补的基础模板：

VAR
    AxisX: AXIS_REF;
    AxisY: AXIS_REF;
    MotionPara: MC_MoveCircular_Parameters;
END_VAR

MotionPara.CenterPoint.X := 50.0;   // 圆心X坐标
MotionPara.CenterPoint.Y := 30.0;   // 圆心Y坐标
MotionPara.Velocity := 100.0;       // 线速度mm/s
MotionPara.Radius := 25.0;          // 半径
MC_MoveCircular(AxisX, AxisY, MotionPara, TRUE);

这里的关键是MC_MoveCircular指令的参数配置。有个坑要注意：信捷的圆心坐标是相对于起点的绝对位置，不是相对值。调试时要是发现走成螺旋线了，八成是半径和圆心位置没算准。

三轴画圆的需求通常出现在雕刻机这类设备上。我们的骚操作是让XY轴走平面圆弧，Z轴同步抬刀。这时候需要把第三轴的移动拆分成线性插补：

// 圆弧参数配置部分同上...

// Z轴同步上升
MC_MoveLinear(AxisZ,
    Velocity := 5.0,
    Position := 10.0,
    BufferMode := MC_BUFFERED);

重点在于运动指令的时序配合。实测发现圆弧插补和直线插补的执行优先级不同，建议在圆弧指令前加个0.1秒的延时，避免Z轴抢跑。要是遇到轨迹抖动，检查下伺服驱动器的加减速曲线是不是冲突了。

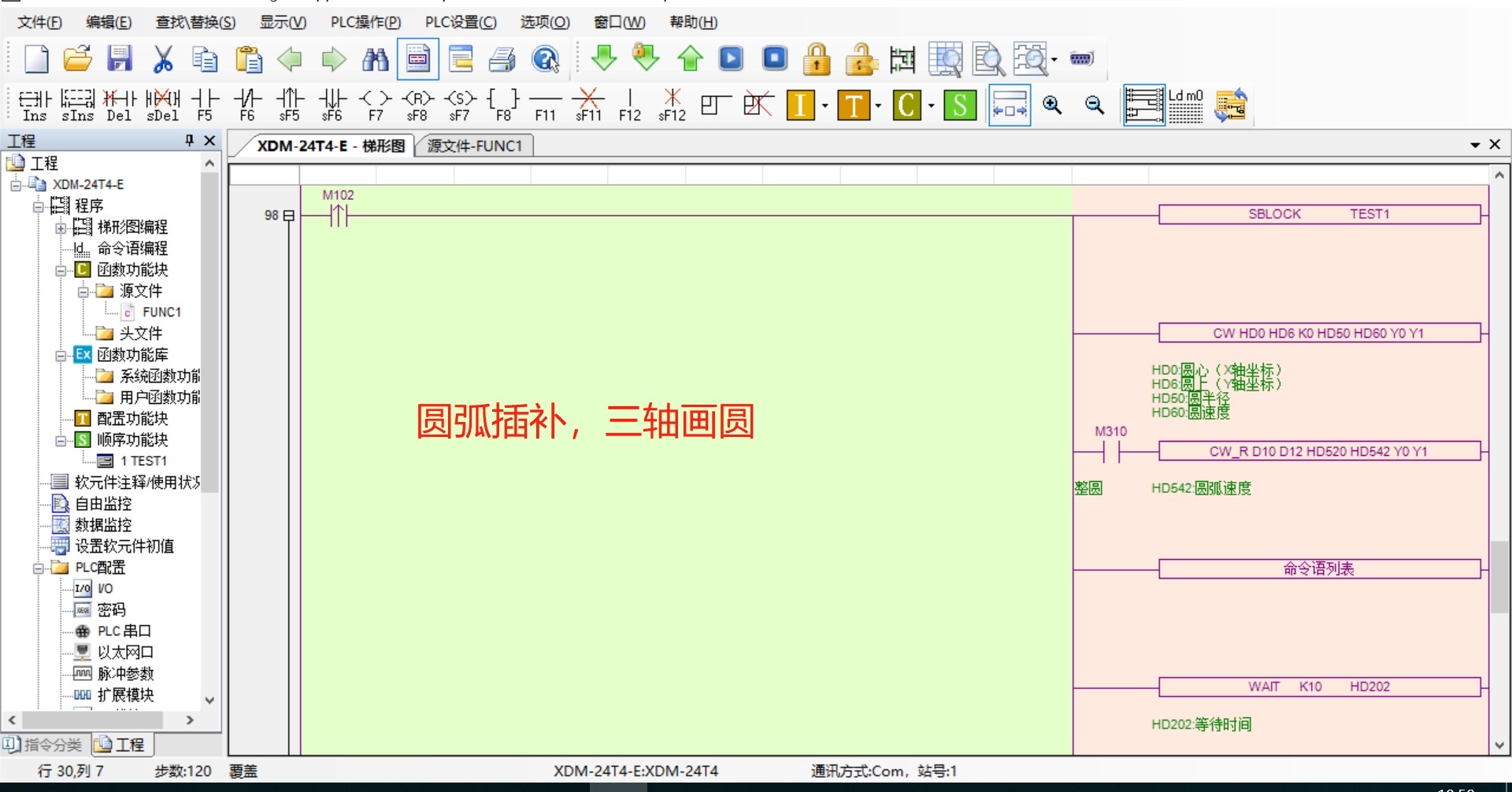

信捷PLC程序 信捷XDM系列PLC程序，信捷触摸屏程序 双轴圆弧插补三轴画圆程序

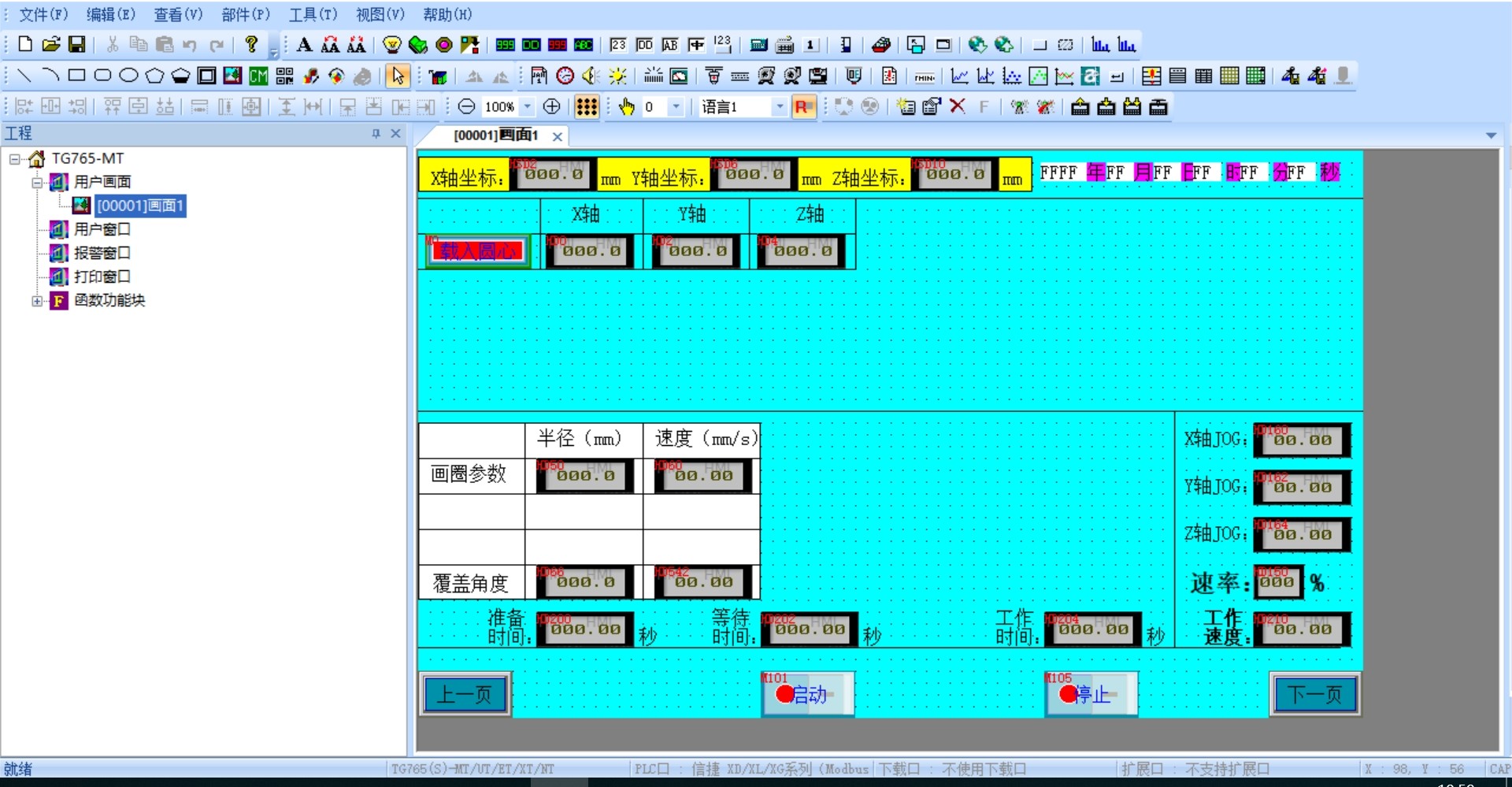

触摸屏这边，HMI程序里要搞个实时轨迹显示的话，可以用信捷的XY曲线控件。分享个数据绑定的技巧：

// HMI变量关联
HMI_X_Pos := AxisX.ActualPosition;
HMI_Y_Pos := AxisY.ActualPosition;
HMI_Z_Pos := AxisZ.ActualPosition;

记得在触摸屏脚本里设置20ms的刷新周期，不然动态效果会卡成PPT。调试时要是发现坐标飘移，先别慌，八成是数据长度没设对——信捷的浮点数得用32位格式处理。

最后说个实战经验：做空间螺旋线时，尝试用圆弧插补配合轴变换参数，效果比纯直线插补顺滑得多。但要注意信捷的旋转角度参数单位是0.1度，换算的时候多敲个零能省两小时查错时间。
