一、前言：为什么 4U 工控机尺寸是选型第一关

很多工程师采购工控机时，第一反应是看CPU性能、内存大小、接口数量，却容易忽略最基础的尺寸规格。小编认为，4U 工控机的尺寸参数恰恰是选型时需要优先确认的第一指标—— 尺寸不对，性能再强也装不进机柜，后续的布线、散热、维护都会出问题。

实际项目中，因为尺寸没选对导致返工的案例不在少数：有机柜深度不够，工控机凸出来关不上柜门的;有扩展卡太长被机箱前板顶住的;有硬盘位不够只能外接硬盘盒导致散热变差的。这些问题看似低级，却往往在设备进场后才暴露，耽误项目进度不说，还增加额外成本。

今天这篇文章，我们就把4U工控机的尺寸规格讲透：从 "U" 这个单位的由来，到标准高度、宽度、深度的具体数值，再到内部安装空间、硬盘位、扩展槽、机柜匹配、散热预留，最后结合不同应用场景给出配置参考。全文干货，建议收藏备查。

二、基础概念："U" 是什么?4U 工控机标准尺寸是多少

2.1 U 的定义与由来

"U" 是国际通用的电子设备机架高度单位，全称 Rack Unit，由美国电子工业协会(EIA)制定标准，目的是让不同厂家的服务器、交换机、工控机等设备能够通用安装在 19 英寸标准机柜里。

换算关系：

1U = 1.75 英寸 = 44.45 毫米

4U = 4 × 44.45mm = 177.8 毫米(高度)

这就是 4U 工控机高度的来源，所有符合机架标准的 4U 设备，高度都统一为 177.8mm 左右(不同厂家可能有 0.5mm 以内的公差)。

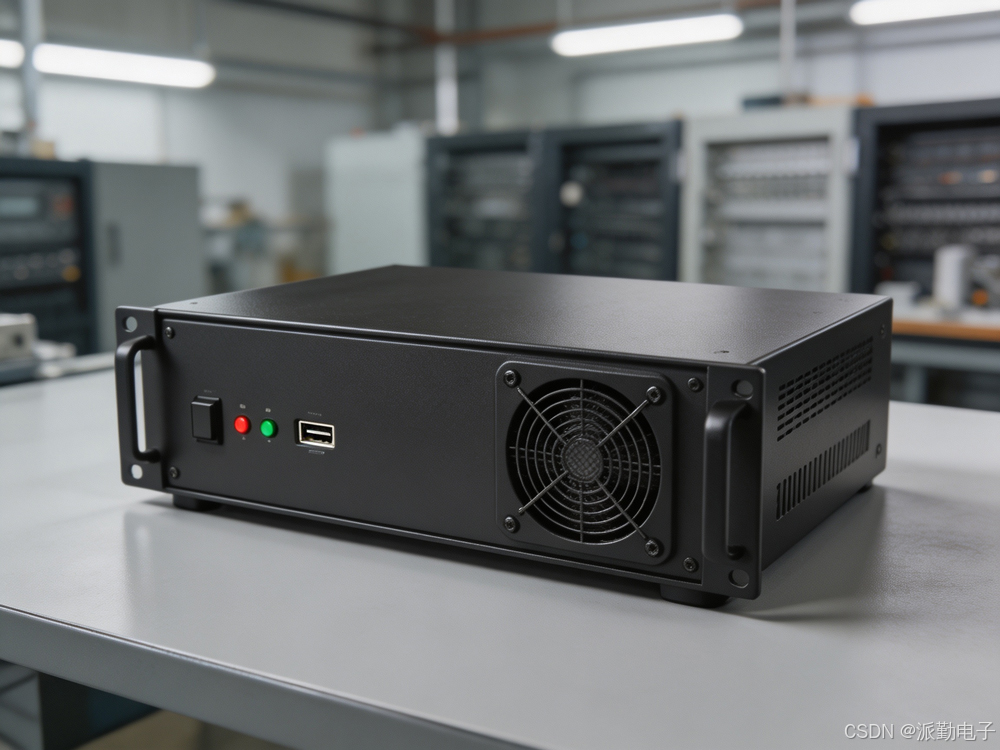

2.2 宽度：统一的 19 英寸标准

宽度方面，4U 上架式工控机全部采用19 英寸(482.6mm)的标准宽度，这是全球工业机柜的通用规范。机箱两侧的安装耳孔距也是标准化的，确保能直接固定在机柜立柱上，不用额外打孔或转接。

小编提醒：这里说的 482.6mm 是包含两侧安装耳朵的总宽度，机箱本体宽度通常在 430mm 左右。采购时不用纠结本体宽度，只要标注 "19 英寸上架式"，宽度就是标准的。

2.3 深度：唯一不统一的变量

高度和宽度都是标准化的，只有深度是 4U 工控机之间差异最大的尺寸参数。不同厂家、不同定位的机型，深度从 400mm 到 600mm 以上都有，直接决定了内部扩展性和机柜适配性。

三、深度规格详解：四种常见深度怎么选

目前市面上 4U 工控机的深度主要有四个档位，分别对应不同的应用需求。小编整理了一张对比表，大家可以对照自己的场景选：

深度规格	典型尺寸	空间特点	适用场景
短款深度	400-430mm	体积小巧，节省空间	小型机柜、壁挂安装、空间受限的控制室
标准深度	450mm 左右	均衡型，市场主流	通用工业控制、数据采集、常规自动化项目
加深款	480-500mm	扩展性较好，兼容长卡	机器视觉、多扩展卡应用、中端服务器场景
深机箱	520-600mm+	空间充足，散热好	高性能计算、AI 推理、多硬盘存储、GPU 扩展

3.1 430mm短款：紧凑型首选

430mm 深度的 4U 工控机是体积最小的一档，优点是占地小、重量轻，适合机柜深度不足或者壁挂安装的场景。比如车间里的小型控制柜、楼道里的监控主机，空间有限，就优先选这个深度。

局限： 内部空间相对紧凑，只能装 Micro-ATX 或标准 ATX 主板，全长扩展卡可能装不下，硬盘位数量也相对少一些，一般 3-4 个 3.5 寸硬盘位。

3.2 450mm标准款：市场主流

450mm 左右是 4U 工控机最常见的深度，属于 "万金油" 规格，空间和体积平衡得最好。绝大多数通用型工业控制项目、产线上位机、边缘计算网关都用这个规格。

优势： 兼容标准 ATX 主板，支持全长 PCI/PCIe 卡，硬盘位充足(通常 6-8 个 3.5 寸位)，普通 600mm 深度的机柜就能装，布线空间也够。小编认为，没有特殊需求的话，直接选 450mm 标准深度最稳妥。

3.3 480-500mm加深款：扩展友好型

480mm 深度的机型主要面向扩展需求较多的场景，比如机器视觉项目既要插图像采集卡又要插独立显卡，运动控制项目要插多轴控制卡 + 数据采集卡 + 串口扩展卡，标准深度可能卡长度，加深款就从容很多。

这个深度也是目前中高端 4U 工控机的主流方向，支持 E-ATX 大主板的机型基本都在 480mm 以上。

3.4 520mm以上深机箱：高性能专用

520mm甚至更深的4U机箱，主要面向高性能、高功耗场景。比如搭载13代/14代i9处理器的AI推理工控机、插双GPU卡的机器视觉主机、大容量存储节点，需要充足的散热风道和硬盘安装空间，就必须上深机箱。

注意： 深机箱对机柜深度要求高，一般需要800mm以上深度的机柜才能装下，还要预留后面的线缆弯折空间，采购前一定要先量机柜深度。

四、内部安装尺寸：光看外部尺寸还不够

外部尺寸决定能不能塞进机柜，内部尺寸决定能不能装下你的硬件配置。很多人只看长宽高，买回来才发现主板装不上、扩展卡不够长，那就麻烦了。

4.1 主板支持规格

4U 工控机支持的主板尺寸，从小到大主要有这几档：

Mini-ITX(170×170mm)： 最小规格，接口少，功耗低，紧凑型短机箱常用

Micro-ATX(244×244mm)： 中小板型，扩展性一般，低功耗机型常用

ATX(305×244mm)： 标准大板，4U 工控机的主流配置，扩展性均衡

E-ATX(305×330mm 及以上)： 加大板型，高性能 / 服务器平台用，需要加深机箱

小编建议： 选型时先确认主板规格，再匹配机箱。ATX 主板是目前 4U 工控机的绝对主流，覆盖 12 代 / 13 代 / 14 代酷睿、飞腾 D2000、海光 3200 等绝大多数平台，通用性最好。

4.2 硬盘位数量与规格

硬盘位数量直接决定存储扩展能力，4U 机箱的硬盘位配置差异很大：

入门级： 3 个 3.5 寸硬盘位 + 2 个 5.25 寸光驱位，满足基本系统 + 数据存储

主流级： 6-8 个 3.5 寸硬盘位 + 2 个 5.25 寸位，适合中等数据量场景

存储级： 12 个以上 3.5 寸热插拔硬盘位，面向分布式存储、监控存储等场景

另外还要注意是否支持 2.5 寸 SSD 安装位、M.2 NVMe 插槽，现在的工业项目越来越多用 SSD 做系统盘，机械盘做数据盘，混合配置是常态。

4.3 扩展槽：数量、长度与类型

扩展槽是 4U 工控机相比嵌入式工控机最大的优势之一。需要插运动控制卡、图像采集卡、数据采集卡、多串口卡、GPU 卡的项目，都得看扩展槽配置。

关键参数：

槽位数量： 标准 4U 机箱通常 7 个扩展槽(对应 ATX 主板 7 个挡板位)，高端服务器级有 8-10 个

支持卡长： 短机箱可能只支持半长卡(190mm 以内)，标准及以上深度支持全长卡(312mm)

槽位类型： PCIe x16、PCIe x8、PCIe x4、PCI 等，需要和扩展卡接口匹配

小编经验： 机器视觉、运动控制这类多卡并行的项目，优先数清楚需要插几张卡、每张卡是什么接口，再对应选主板和机箱。常见的组合是 1 张 GPU 卡 + 2 张采集卡 + 1 张串口卡，至少要 4 个以上可用槽位。

4.4 电源安装规格

4U工控机的电源主要有两种规格：

标准ATX电源： 最常见，300W-700W都有，通用性强，更换方便

冗余电源： 双电源热备份，关键业务场景用，需要机箱支持冗余电源位

电源功率要根据CPU、扩展卡、硬盘总功耗来选，一般建议预留30%以上余量。高功耗配置(如 i9+GPU)建议500W以上，普通工控配置300-400W足够。

五、机柜匹配：预留多少空间才合适?

选好了 4U 工控机的尺寸，接下来要确认能不能顺利装进机柜。这里有几个关键计算点，小编帮大家理清楚：

5.1 机柜深度怎么算

核心公式：机柜可用深度 ≥ 工控机深度 + 100mm(后部布线空间)

为什么要留 100mm?因为工控机后面有电源线、网线、串口线、视频线，各种接头加上线缆弯折需要空间。深度刚好够的话，线插上去机柜后门就关不上了，非常尴尬。

举个例子：

工控机深度 450mm → 机柜深度至少要 550mm，建议 600mm 更宽裕

工控机深度 520mm → 机柜深度至少要 620mm，建议 800mm 深机柜

如果是带航插、带厚接头的工业线缆，预留空间还要再加大，建议 150mm 以上。

5.2 高度方向的空间规划

机柜高度也是按 U 算的，标准 42U 机柜大约 1.8 米高，22U 机柜大约 1 米高。

注意两点：

每台 4U 设备占 4U 高度，但上下最好各留半 U 空隙通风，不要叠太密

机柜顶部和底部要留散热空间，不要把设备塞满整个机柜

比如一个 22U 的机柜，放 4-5 台 4U 工控机比较合理，再加上交换机、配线架，空间就差不多了。

5.3 散热空间与风道设计

4U 工控机的散热很大程度依赖机柜的整体风道。机柜前后门如果是密封的，散热会很差;优先选带通风孔的网孔门机柜。

散热建议：

机柜进风从前往后，工控机也要对应前进后出的风道设计

高密度部署时，机柜要加装顶部排风扇或空调

高功耗设备(GPU 机型)不要集中放在一起，分散布置更利于散热

六、不同场景4U工控机配置参考

讲完尺寸，我们结合实际应用场景，给大家几套典型的4U工控机配置参考，覆盖通用控制、机器视觉、边缘计算、国产化等主流需求，CPU平台从Intel 12代到15代酷睿，以及飞腾、海光、AMD 都有，大家可以按需匹配。

6.1 通用工业控制场景

定位： 产线上位机、PLC 上位机、数据采集、SCADA 系统 机箱深度： 450mm 标准深度 推荐配置：

CPU：Intel i3-12100 /i5-13400 /i5-14400(4 核到 10 核按需选)

内存：8GB-16GB DDR4/DDR5

存储：256GB SSD + 1-2 块 2TB HDD

扩展：4-6 个 PCI/PCIe 槽，6 个以上 COM 口

网口：双千兆网口

电源：300W-400W ATX 电源

适用项目： 工厂自动化、产线监控、能源管理、楼宇控制等常规工业场景。

6.2 机器视觉检测场景

定位： 视觉缺陷检测、尺寸测量、OCR 识别、多相机采集 机箱深度： 480-520mm 加深款 推荐配置：

CPU：Intel i5-13500 /i7-13700 /i7-14700(多核性能影响图像处理速度)

内存：16GB-32GB DDR5

存储：512GB NVMe SSD + 数据盘按需

显卡：RTX 3060 / RTX 4060 或专业图形卡(AI 推理选显存大的)

扩展：至少 2 个 PCIe x16 + 多个 PCIe x4，支持图像采集卡插入

网口：2-4 个千兆网口(PoE 网口更佳，可直接给工业相机供电)

电源：500W-650W

小编观点： 机器视觉是 4U 工控机最典型的应用场景之一，深度一定要选够，不然全尺寸显卡和长采集卡装不下。相机数量多的话，优先选带多 PoE 网口的主板，省掉 PoE 交换机。

6.3 边缘计算/AI推理场景

定位： 边缘 AI 分析、多算法并行、智能网关、数据预处理 机箱深度： 520mm 以上深机箱 推荐配置：

CPU：Intel i7-13700 /i9-13900 /i9-14900，可选 Ultra 7/9 系列

内存：32GB-64GB DDR5

存储：1TB NVMe SSD

加速卡：单 / 双 GPU 推理卡，或 NPU 加速卡

网络：双万兆网口或 25G 光口，支持大数据量传输

扩展：PCIe 4.0/5.0 高速插槽，带宽充足

电源：700W 以上，80PLUS 认证更佳

6.4 国产化信创场景

定位： 有自主可控要求的工业控制、政务、电力、轨道交通项目 机箱深度： 450-480mm 推荐配置：

飞腾平台： 飞腾 D2000/8(8 核)、FT-2000/4，适配银河麒麟 / 统信 UOS

海光平台： 海光 3200/3350/5200 系列，X86 兼容，软件迁移成本低

龙芯平台： 龙芯 3A5000/3A6000，纯自主指令集

内存：8GB-32GB，支持 ECC 可选

扩展：PCI/PCIe 混合槽位，兼容国产扩展卡

系统：预装国产操作系统，提供完整驱动支持

6.5 AMD 平台备选

如果对多核性能或集成显卡有特殊需求，也可以考虑 AMD 嵌入式平台：

AMD Ryzen V2000/V3000 系列嵌入式处理器

多核性能强，GPU 性能优于同级别 Intel

适合带多屏显示的工业一体机、多媒体终端等场景

七、选型避坑：小编总结的7条实战经验

最后，结合这些年见过的选型踩坑案例，小编总结了 7 条注意事项，帮大家少走弯路：

1. 先量机柜再选设备，不要想当然。 很多人默认机柜都是标准深度，实际项目里各种非标机柜都有，先量清楚内部可用深度、安装孔距，再选机型。

2. 深度宁深勿浅。 450mm 和 480mm 差价不大，但扩展性差很多。不确定的话，选深一点的，总比装不下强。

3. 扩展槽要留冗余。 项目后期加功能、加采集卡是常事，槽位刚好够的话，升级就很麻烦。建议至少预留 1-2 个空槽位。

4. 硬盘位考虑未来扩容。 现在用 2 块盘，不代表以后还是 2 块。存储类项目优先选热插拔硬盘位的机型，更换硬盘不用拆机。

5. 散热不能只看机箱。 4U 机箱空间大散热就好是误区，还要看风扇数量、风道设计、防尘网设计。工业现场粉尘大，防尘不好半年就堵死散热孔。

6. 电源选工业级品牌。 电源是故障率最高的部件之一，不要图便宜用杂牌电源，工业级电源的稳定性和寿命差距很大。

7. 确认供货周期和生命周期。 工控项目生命周期长，有的要运行 5-10 年，选有长期供货保障的平台，避免半年后停产买不到备件。

总结一下，4U 工控机的尺寸选型核心就是 "三看一算"：

一看高度宽度： 标准 4U 就是 177.8mm 高、482.6mm 宽(含耳)，这两项都是统一的，不用纠结。

二看深度： 根据扩展需求和机柜空间选，430mm 紧凑、450mm 通用、480mm 扩展、520mm + 高性能，按需匹配。

三看内部空间： 主板规格、硬盘位数量、扩展槽长度和数量、电源规格，要和你的硬件配置对得上。

一算机柜空间： 机柜深度 = 设备深度 + 100mm 以上布线空间，高度按 U 数规划，预留散热空隙。

按照这个思路选型，基本不会出现尺寸不匹配的低级错误。当然，尺寸只是基础，最终还是要结合 CPU 性能、接口配置、可靠性设计等综合判断。
