什么是卡尔曼滤波？

卡尔曼滤波（Kalman Filter）是一种高效的递归滤波器，它能够从一系列包含统计噪声的测量数据中，估计动态系统的状态。它以数学家鲁道夫·卡尔曼（Rudolf E. Kalman）的名字命名，是控制系统、信号处理等领域的重要工具。

卡尔曼滤波的核心思想是：

• 基于系统的动态模型预测当前状态

• 利用新的测量值修正这个预测

• 不断迭代优化，得到更准确的状态估计

另外，我整理了卡尔曼滤波经典论文+代码合集，需要的的话自取~

➔➔➔➔点击查看原文，获取更多机器学习干货和资料！https://mp.weixin.qq.com/s/U1GQ2Ukzaa1X6jLdWmHB4Q

卡尔曼滤波能解决什么问题？

卡尔曼滤波特别适合解决以下类型的问题：

1. 存在噪声的测量数据处理：如传感器数据滤波

2. 状态估计：如导航系统中的位置和速度估计

3. 预测问题：基于历史数据预测系统未来状态

4. 数据融合：融合不同来源、不同精度的测量数据

典型应用场景包括：

• 自动驾驶中的定位与导航

• 无人机姿态控制

• 金融时间序列分析

• 机器人运动控制

• 信号处理与通信

自动驾驶

卡尔曼滤波的数学原理

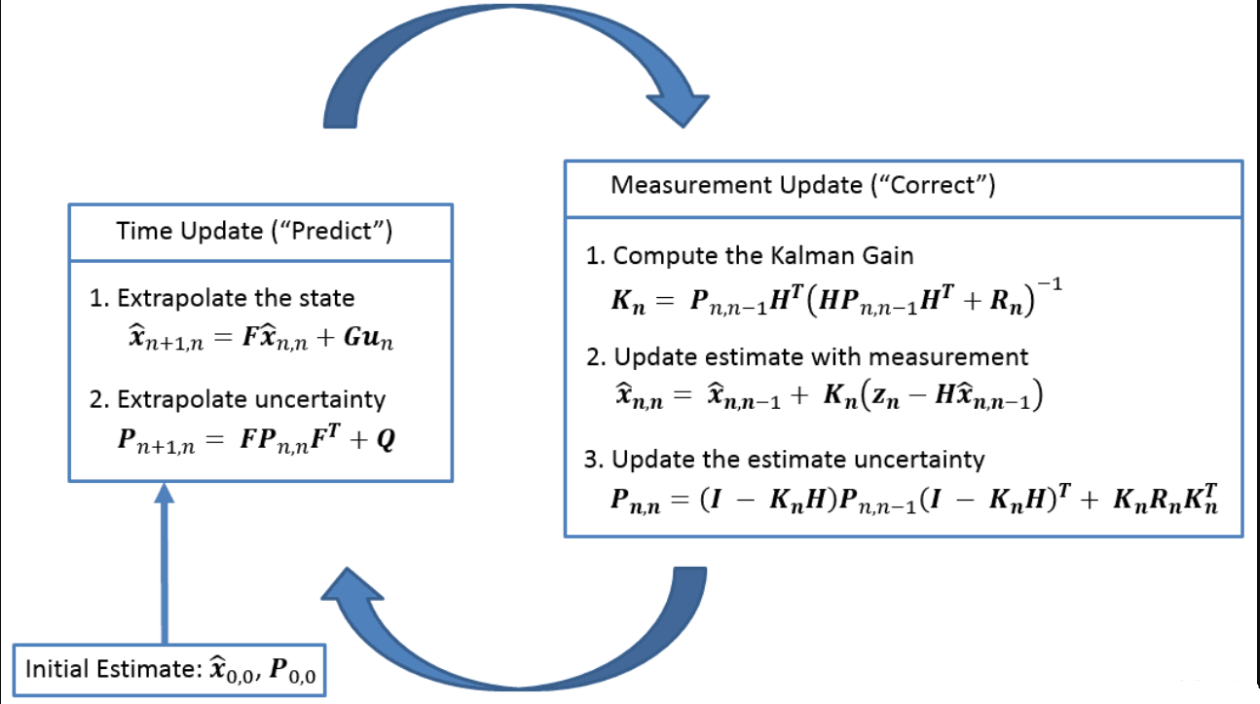

卡尔曼滤波主要包含两个阶段：预测（Predict）和更新（Update）

基本符号定义

• ：系统在k时刻的真实状态

• ：k时刻的先验估计（预测阶段结果）

• ：k时刻的后验估计（更新阶段结果）

• ：k时刻的测量值

• ：状态转移矩阵

• ：控制输入矩阵

• ：控制输入

• ：测量矩阵

• ：过程噪声协方差

• ：测量噪声协方差

• ：先验估计误差协方差

• ：后验估计误差协方差

• ：卡尔曼增益

预测阶段公式

1. 状态预测：

2. 误差协方差预测：

更新阶段公式

1. 计算卡尔曼增益：

2. 根据测量值更新估计：

3. 更新误差协方差：

其中， 是单位矩阵。

卡尔曼滤波的Python实现

下面是一个简单的卡尔曼滤波器实现，用于估计一维运动物体的位置和速度：

import numpy as np
import matplotlib.pyplot as plt

class KalmanFilter:
    def __init__(self, dt, process_noise, measurement_noise):
        # Time interval
        self.dt = dt

        # State transition matrix
        self.F = np.array([[1, dt],
                          [0, 1]])

        # Measurement matrix
        self.H = np.array([[1, 0]])

        # Initial state estimate [position, velocity]
        self.x = np.array([[0],
                          [0]])

        # Initial error covariance matrix
        self.P = np.eye(self.F.shape[0])

        # Process noise covariance
        self.Q = process_noise * np.array([[dt**3/3, dt**2/2],
                                         [dt**2/2, dt]])

        # Measurement noise covariance
        self.R = np.array([[measurement_noise]])

    def predict(self):
        # Prediction phase
        self.x = np.dot(self.F, self.x)
        self.P = np.dot(np.dot(self.F, self.P), self.F.T) + self.Q
        return self.x

    def update(self, z):
        # Update phase
        # Calculate Kalman gain
        S = np.dot(np.dot(self.H, self.P), self.H.T) + self.R
        K = np.dot(np.dot(self.P, self.H.T), np.linalg.inv(S))

        # Update state estimate
        y = z - np.dot(self.H, self.x)
        self.x = self.x + np.dot(K, y)

        # Update error covariance
        I = np.eye(self.F.shape[0])
        self.P = np.dot((I - np.dot(K, self.H)), self.P)
        return self.x

# Generate simulation data
def generate_data(dt, T, true_velocity, measurement_noise):
    num_steps = int(T / dt)
    t = np.linspace(0, T, num_steps)

    # True position (starting from 0, moving at constant velocity)
    true_position = true_velocity * t

    # Measurements with noise
    measurements = true_position + np.random.normal(0, measurement_noise, num_steps)

    return t, true_position, measurements

# Main function
def main():
    # Parameter settings
    dt = 0.1  # Time interval
    T = 10    # Total time
    true_velocity = 1.0  # True velocity
    process_noise = 0.01  # Process noise
    measurement_noise = 0.5  # Measurement noise

    # Generate simulation data
    t, true_position, measurements = generate_data(dt, T, true_velocity, measurement_noise)

    # Initialize Kalman filter
    kf = KalmanFilter(dt, process_noise, measurement_noise)

    # Store estimation results
    estimates = []

    # Run Kalman filter
    for z in measurements:
        kf.predict()
        estimate = kf.update(z)
        estimates.append(estimate[0, 0])  # Store position estimate

    # Plotting
    plt.figure(figsize=(10, 6))
    plt.plot(t, true_position, label='True Position', linestyle='--')
    plt.plot(t, measurements, label='Measurements', alpha=0.5)
    plt.plot(t, estimates, label='Kalman Filter Estimate')
    plt.xlabel('Time (s)')
    plt.ylabel('Position')
    plt.title('Kalman Filter Position Estimation Demo')
    plt.legend()
    plt.grid(True)

    # Save the figure instead of showing it
    plt.savefig('kalman_filter_result.png', dpi=300, bbox_inches='tight')
    print("Result image saved as 'kalman_filter_result.png'")

if __name__ == "__main__":
    main()

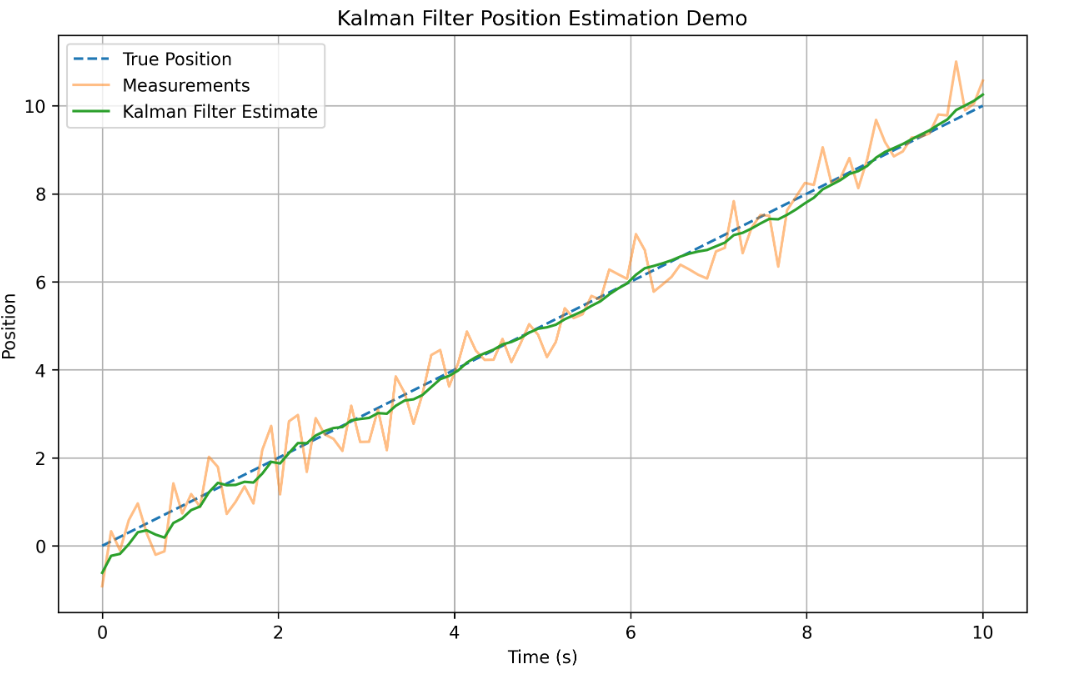

预测结果图

卡尔曼滤波的变体

随着应用场景的扩展，出现了多种卡尔曼滤波的变体：

1. 扩展卡尔曼滤波（EKF）

   • 用于非线性系统

   • 通过在当前估计点附近线性化非线性函数来近似

2. 无迹卡尔曼滤波（UKF）

   • 同样用于非线性系统

   • 不进行线性化，而是通过选取样本点（sigma点）来近似概率分布

3. 粒子滤波（Particle Filter）

   • 适用于非线性、非高斯系统

   • 基于蒙特卡洛方法，使用粒子集表示概率分布

4. 平方根卡尔曼滤波

   • 提高数值稳定性

   • 对协方差矩阵的平方根进行操作，避免数值问题

5. 信息滤波

   • 基于信息矩阵而非协方差矩阵

   • 在某些分布式系统中更易于实现

卡尔曼滤波的优缺点

优点

• 计算效率高，适合实时应用

• 只需要保存前一时刻的状态，内存占用小

• 能够处理噪声数据，提供最优估计

缺点

• 只适用于线性系统（标准卡尔曼滤波）

• 需要已知噪声的统计特性

• 对模型误差比较敏感

入门建议

1. 先理解基本概念和数学原理，特别是均值和协方差的传播

2. 从简单的一维例子开始实践

3. 逐步尝试更复杂的多维系统

4. 对比不同变体的适用场景

卡尔曼滤波是很多高级算法的基础，掌握它对于理解更复杂的状态估计算法非常有帮助。通过实际代码实现和调试，能更快地掌握这一强大工具。
