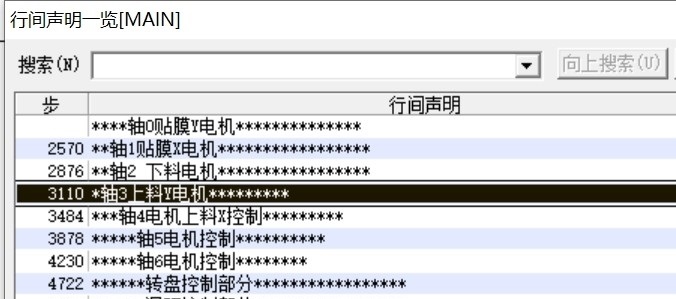

三菱FX3U六轴标准程序，程序包含本体3轴控制，扩展3个1PG定位模块,一共六轴。 程序有轴点动控制，回零控制，相对定位，绝对定位。 另有气缸数个，一个大是DD马达控制的转盘，整个是转盘多工位流水作业方式

这个三菱FX3U六轴控制系统有点东西，本体自带3个伺服轴，再通过扩展口怼上3个1PG定位模块，硬生生搞出六轴联动的骚操作。咱们今天不整虚的，直接看程序里那些实操细节。

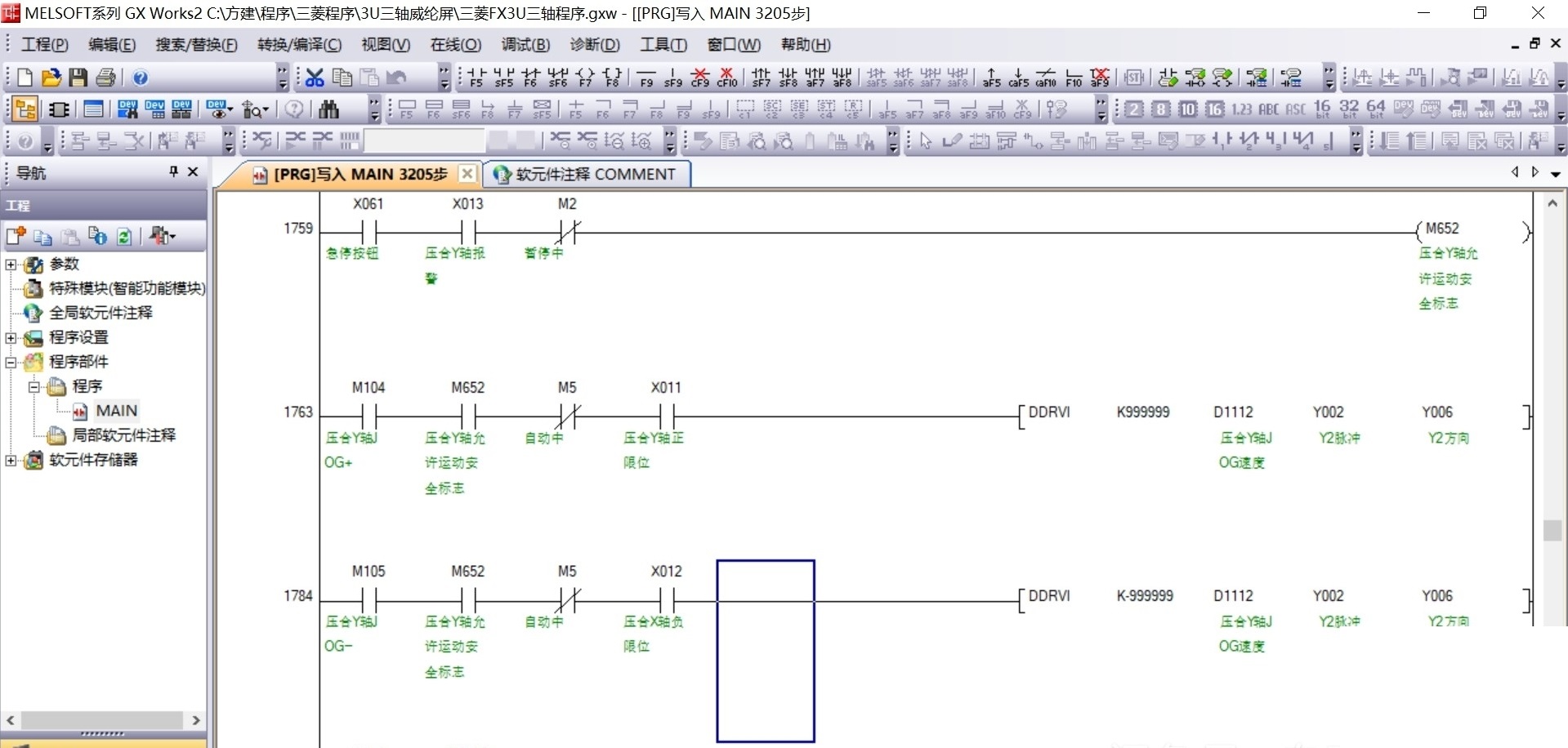

先看轴控制部分，点动操作是基础中的基础。这里有个小技巧，用PLSV指令搞速度控制比传统脉冲输出稳得多：

MOV K5000 D100  //设置点动速度为5000Hz
PLSV D100 Y0 Y4  //Y0脉冲口，Y4方向信号

这里的Y4方向信号不是固定参数，得根据伺服驱动器接线情况来定。遇到过某个新来的工程师把方向信号接反，结果点动时轴直接往反方向窜，差点把限位开关撞碎。

回零程序里藏着个魔鬼细节——近点信号的处理时机：

ZRN K1000 K500 X0 Y0  //1000Hz爬行速度，500Hz脱离速度

这指令看着简单，但X0近点信号的机械安装位置要是差个几毫米，回零精度立马崩。之前有个项目回零后总差0.3mm，最后发现是近点开关支架螺丝没拧紧导致的微位移。

三菱FX3U六轴标准程序，程序包含本体3轴控制，扩展3个1PG定位模块,一共六轴。 程序有轴点动控制，回零控制，相对定位，绝对定位。 另有气缸数个，一个大是DD马达控制的转盘，整个是转盘多工位流水作业方式

转盘控制是这套系统的重头戏，DD马达的绝对定位必须上DRVA指令：

DMOV K360000 D200  //设置1圈360度的脉冲量
DRVA K180000 D200 Y4  //绝对定位到180度位置

这里脉冲当量设置是门学问，有次把电子齿轮比算反了，结果转盘转1圈设备转了360圈，差点把减速机干报废。现在每次调试前都拿激光标定仪先确认实际位移量。

气缸控制看着简单，但时序把控要命：

MOV K2X0 D0  //读取输入状态
MOV D0 K2Y20  //输出控制气缸

这种批量操作指令用起来爽，但千万记得加互锁。有次两个气缸同时伸出把工件挤变形，后来在输出指令前加了堆RS触发指令才解决。

整个流水线的节奏控制用步进梯形图最靠谱：

STL S20
CALL P0  //执行转盘定位
CALL P1  //执行上料气缸
SET S21

这种结构虽然老派但稳定，特别是突然断电后恢复时，状态寄存器能记住当前工位。不过要注意电池续航，去年有个厂子电池没电导致工位记忆丢失，整条线重新校准花了半天。

最后说个血泪教训：1PG模块的通讯延迟比本体轴多2ms，做六轴同步时这个延时不补偿的话，累积误差能到毫米级。后来在定位指令前加了定时中断做补偿，才算把精度拉回来。
