YOLO11-pose关键点检测：可变形双级路由注意力（DBRA），魔改动态稀疏注意力的双层路由方法BiLevelRoutingAttention（六）
💡💡💡BRA问题点：由可变形点选择的键值对缺乏语义相关性。BiFormer中的查询感知稀疏注意力旨在让每个查询聚焦于top-k路由区域。然而，在计算注意力时，选定的键值对受到太多无关查询的影响，减弱了对更重要查询的注意力。
💡💡💡解决方案：为解决这些问题，我们提出了可变形双级路由注意力（DBRA）模块，该模块使用代理查询优化键值对的选择，并增强了注意力图中查询的解释性。
2）可变形双级路由注意力（DBRA）结合C2PSA，
Pose mAP50 有原先的 0.871 提升至 0.913，提升四个多点实现暴力涨点
《YOLOv11魔术师专栏》将从以下各个方向进行创新：
【原创自研模块】【多组合点优化】【注意力机制】【卷积魔改】【block&多尺度融合结合】【损失&IOU优化】【上下采样优化 】【小目标性能提升】【前沿论文分享】【训练实战篇】
定期向订阅者提供源码工程，配合博客使用。
订阅者可以申请发票，便于报销
💡💡💡为本专栏订阅者提供创新点改进代码，改进网络结构图，方便paper写作！！！
💡💡💡适用场景：红外、小目标检测、工业缺陷检测、医学影像、遥感目标检测、低对比度场景
💡💡💡适用任务：所有改进点适用【检测】、【分割】、【pose】、【分类】等
💡💡💡全网独家首发创新，【自研多个自研模块】，【多创新点组合适合paper 】！！！
☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️ ☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️
包含注意力机制魔改、卷积魔改、检测头创新、损失&IOU优化、block优化&多层特征融合、 轻量级网络设计、24年最新顶会改进思路、原创自研paper级创新等
🚀🚀🚀 本项目持续更新 | 更新完结保底≥80+ ，冲刺100+ 🚀🚀🚀
🍉🍉🍉 联系WX: AI_CV_0624 欢迎交流！🍉🍉🍉
⭐⭐⭐专栏涨价趋势 159 ->199->259->299，越早订阅越划算⭐⭐⭐
💡💡💡 2024年计算机视觉顶会创新点适用于Yolov5、Yolov7、Yolov8、Yolov9等各个Yolo系列，专栏文章提供每一步步骤和源码，轻松带你上手魔改网络 ！！！
💡💡💡重点：通过本专栏的阅读，后续你也可以设计魔改网络，在网络不同位置（Backbone、head、detect、loss等）进行魔改，实现创新！！！
☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️ ☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️
1.YOLO11介绍
Ultralytics YOLO11是一款尖端的、最先进的模型，它在之前YOLO版本成功的基础上进行了构建，并引入了新功能和改进，以进一步提升性能和灵活性。YOLO11设计快速、准确且易于使用，使其成为各种物体检测和跟踪、实例分割、图像分类以及姿态估计任务的绝佳选择。
pose官方在COCO数据集上做了更多测试：
2. 手势关键点数据集介绍
2.1数据集介绍
数据集大小300张：训练集236张，验证集64张
关键点共21个
# 关键点的类别
keypoint_class = ['Ulna', 'Radius', 'FMCP','FPIP', 'FDIP', 'MCP5','MCP4', 'MCP3', 'MCP2','PIP5', 'PIP4', 'PIP3'
,'PIP2', 'MIP5', 'MIP4','MIP3', 'MIP2', 'DIP5','DIP4', 'DIP3', 'DIP2']
标记后的数据格式如下:一张图片对应一个json文件
labelme2yolo-keypoint
源码见博客:
YOLO11-pose关键点检测：训练实战篇 | 自己数据集从labelme标注到生成yolo格式的关键点数据以及训练教程-CSDN博客
生成的txt内容如下:
0 0.48481 0.47896 0.70079 0.77886 0.31308 0.70597 2 0.42206 0.70695 2 0.54954 0.59785 2 0.67569 0.53278 2 0.76420 0.48288 2 0.28402 0.46282 2 0.35865 0.44521 2 0.43395 0.43102 2 0.52642 0.43836 2 0.26486 0.42270 2 0.34941 0.39188 2 0.44782 0.37818 2 0.55680 0.39628 2 0.21731 0.34051 2 0.33884 0.27495 2 0.47094 0.25196 2 0.62351 0.29746 2 0.20674 0.29403 2 0.33620 0.20108 2 0.48018 0.16879 2 0.65654 0.24070 2
讲解：
第一个0代表：框的类别，因为只有hand一类，所以为0
0.48481 0.47896 0.70079 0.77886 代表：归一化后的 框的中心点横纵坐标、宽、高
0.31308 0.70597 2代表：归一化后的 第一个关键点的横纵坐标、关键点可见性
关键点可见性理解：0代表不可见、1代表遮挡、2代表可见
2.1 生成的yolo数据集如下
hand_keypoint：
-images:
--train: png图片
--val：png图片
-labels：
--train: txt文件
--val：txt文件3.原理介绍

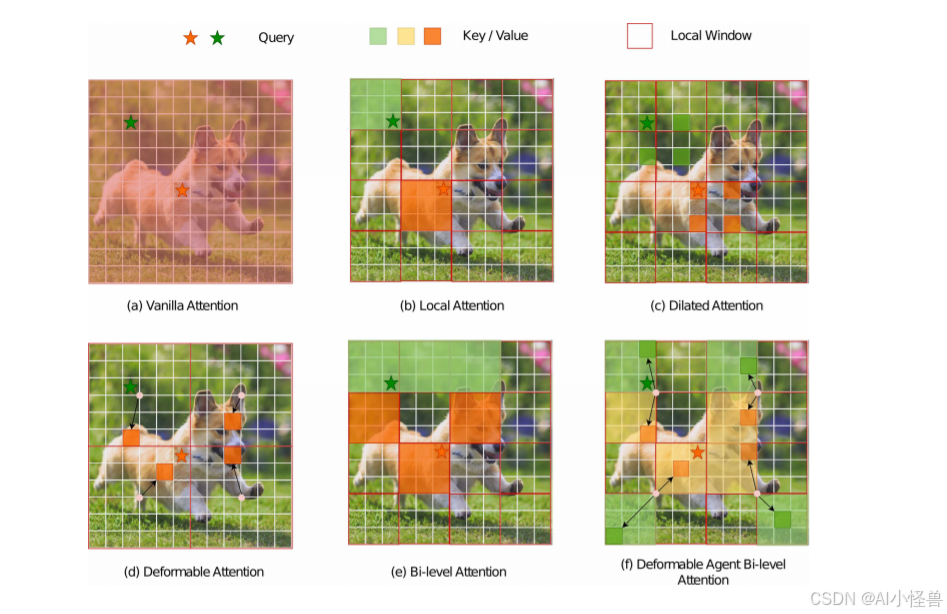

摘要：具有各种注意力模块的视觉变换器在视觉任务上展现出了卓越的性能。虽然在图像分类中使用稀疏自适应注意力（如DAT）取得了显著成果，但在针对语义分割任务进行微调时，由可变形点选择的键值对缺乏语义相关性。BiFormer中的查询感知稀疏注意力旨在让每个查询聚焦于top-k路由区域。然而，在计算注意力时，选定的键值对受到太多无关查询的影响，减弱了对更重要查询的注意力。为解决这些问题，我们提出了可变形双级路由注意力（DBRA）模块，该模块使用代理查询优化键值对的选择，并增强了注意力图中查询的解释性。基于此，我们引入了可变形双级路由注意力变换器（DeBiFormer），这是一种采用DBRA模块构建的新型通用视觉变换器。DeBiFormer已在包括图像分类、目标检测和语义分割在内的多种计算机视觉任务上得到验证，其有效性得到了强有力的证明。
原理和源码链接：YOLO11全网独家改进：注意力独家魔改 | 可变形双级路由注意力（DBRA），魔改动态稀疏注意力的双层路由方法BiLevelRoutingAttention | 2024年10月最新-CSDN博客
4.YOLO11-pose魔改提升精度
4.1原始结果
Pose mAP50 为 0.871
YOLO11-pose summary (fused): 300 layers, 3,199,712 parameters, 0 gradients, 7.8 GFLOPs
Class Images Instances Box(P R mAP50 mAP50-95) Pose(P R mAP50 mAP50-95): 100%|██████████| 4/4 [00:04<00:00, 1.23s/it]
all 64 64 0.999 1 0.995 0.668 0.922 0.922 0.871 0.638

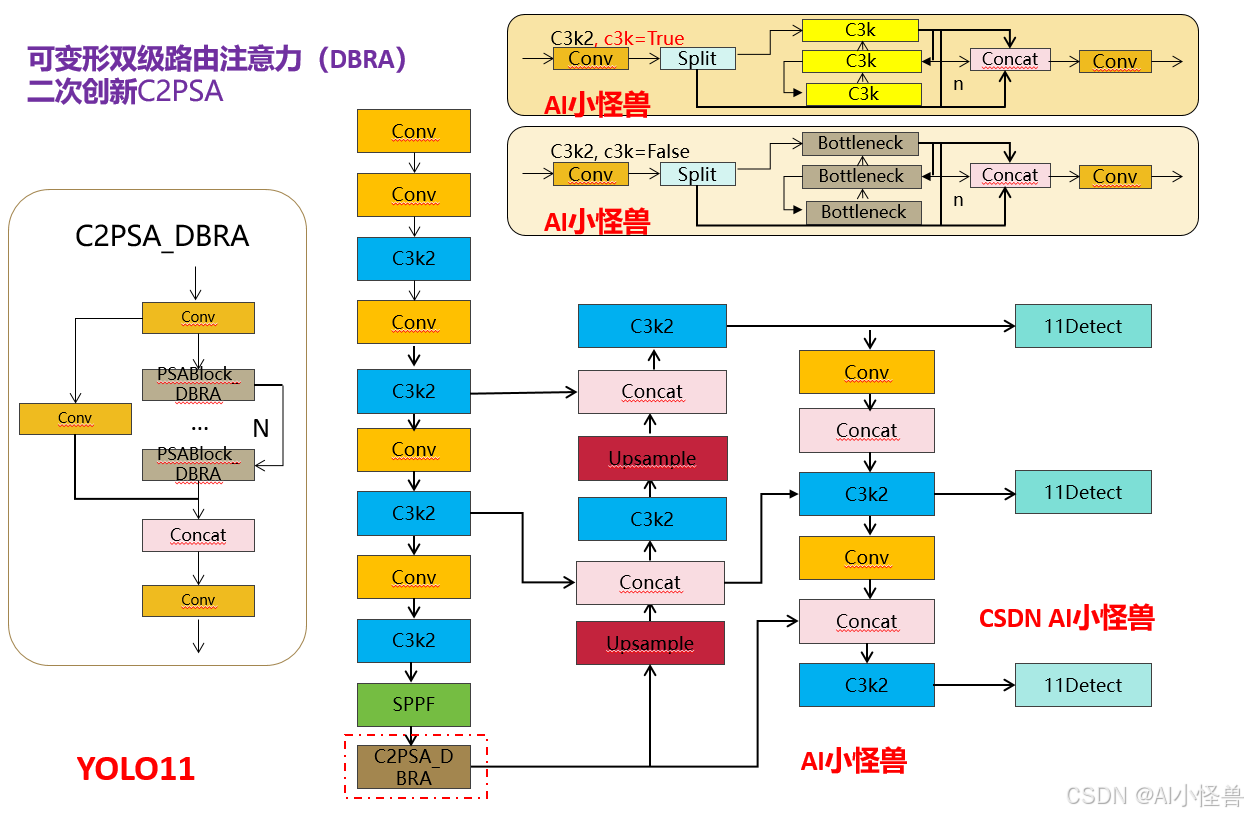

4.2 可变形双级路由注意力（DBRA）结合C2PSA
Pose mAP50 有原先的 0.871 提升至 0.913，提升四个多点实现暴力涨点
YOLO11-pose-C2PSA_DBRA summary (fused): 337 layers, 3,487,208 parameters, 0 gradients, 17.2 GFLOPs
Class Images Instances Box(P R mAP50 mAP50-95) Pose(P R mAP50 mAP50-95): 100%|██████████| 4/4 [00:04<00:00, 1.16s/it]

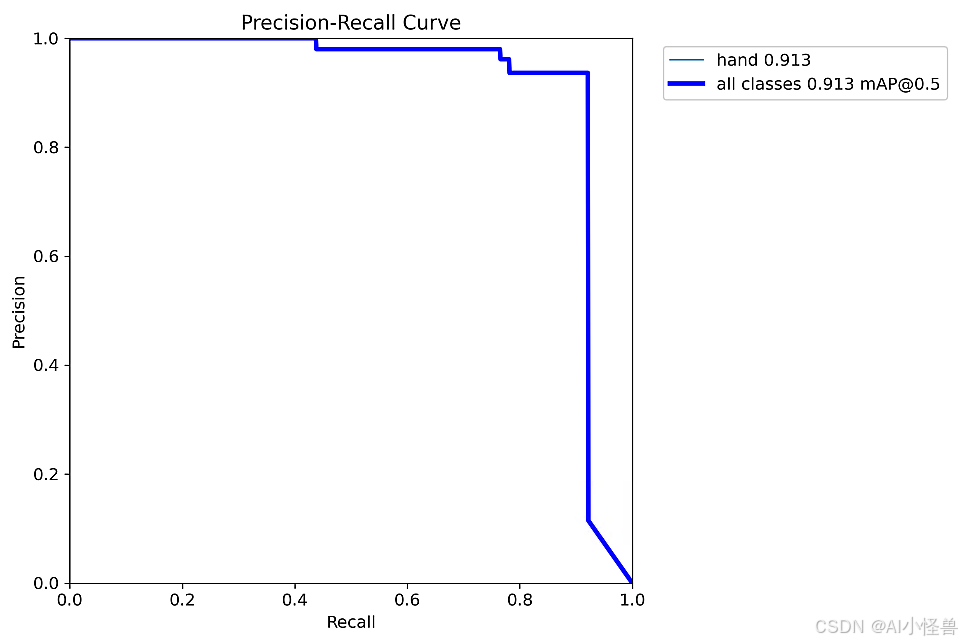

all 64 64 0.999 1 0.995 0.695 0.922 0.922 0.913 0.725PosePR_curve.png
5.系列篇
1.训练实战篇 | 自己数据集从labelme标注到生成yolo格式的关键点数据以及训练教程
2. 具有切片操作的SimAM注意力，魔改SimAM助力pose关键点检测能力
4. SPPF原创自研创新 | SPPF创新结构，增强全局视角信息和不同尺度大小的特征
5. 自研独家创新DSAM注意力 ，助力pose关键点检测能力
6. 可变形双级路由注意力（DBRA），魔改动态稀疏注意力的双层路由方法BRA
7. 独家创新（SC_C_11Detect）检测头结构创新，助力手势pose关键点检测
