西门子1200脉冲运动控制程序 封装好的脉冲运动控制块，直接调用就好了，能实现手动，回原点，走绝对位置，轴的设定值，轴的实际值，轴的状态，用起来绝对方便省心，博途西门子v15以上都可以打开，

最近在工控项目里频繁用到西门子S7-1200的脉冲轴控制，发现网上分享的标准库总有些水土不服。干脆自己封装了个脉冲运动控制块，现在项目里直接拖过来就能用，实测比官方库省心三倍不止。

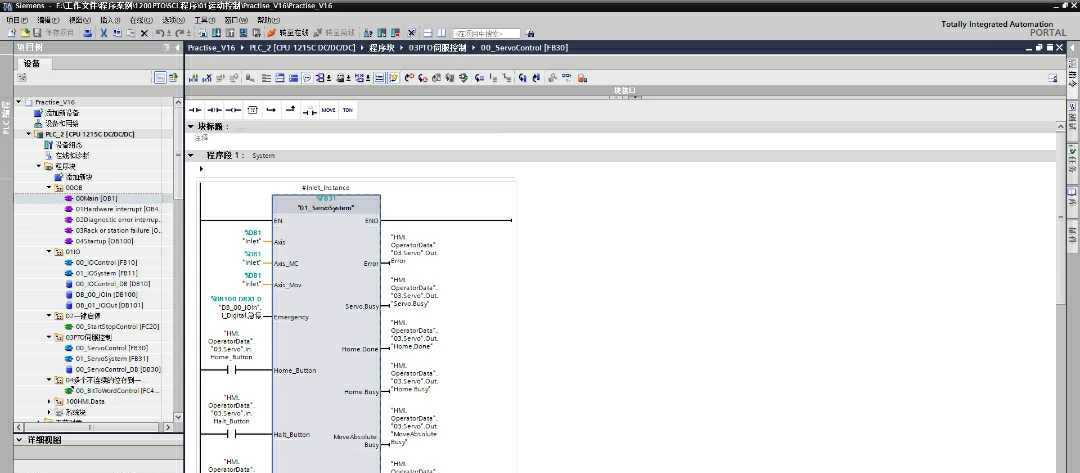

这个控制块核心就四个功能：手动点动、回原点、绝对定位、实时状态监控。重点说说怎么用梯形图调用。比如要实现轴的手动正转，直接给Manual_Positive管脚上沿信号就行，注意轴使能必须提前做好：

// 手动正转触发
A    "手动正转按钮"
FP   #手动正转沿
=    "Axis_Control".Manual_Positive

实际用的时候记得在轴配置里把硬件限位和急停信号接进控制块的HWLimitPositive和HWLimitNegative管脚，安全防护比功能实现更重要。有次调试忘记接限位，差点把丝杠撞弯，血的教训...

西门子1200脉冲运动控制程序 封装好的脉冲运动控制块，直接调用就好了，能实现手动，回原点，走绝对位置，轴的设定值，轴的实际值，轴的状态，用起来绝对方便省心，博途西门子v15以上都可以打开，

回原点逻辑设计得比较灵活，支持三种寻参模式。推荐用模式1（碰到原点开关后减速停止），具体参数这样设：

"Axis_Control".Homing_Mode := 1;
"Axis_Control".Homing_Speed := 500;  // 快速搜索速度
"Axis_Control".Homing_SlowSpeed := 100; // 接近速度
"Axis_Control".Home_Trigger := TRUE; // 触发回零

重点监控Axis_Status管脚的第3位，当回零完成标志置1时立即复位触发信号。遇到过现场设备回零过程中突然断电，重新上电后必须手动复位触发信号才能再次执行，这个坑记得绕开。

绝对定位功能在流水线定位场景下超实用。调用时注意位置单位换算，特别是当机械结构有减速机时：

"Axis_Control".Target_Position := 360000;  // 假设1脉冲=0.1度，目标36度
"Axis_Control".Velocity := 3000;           // 运行速度
"Axis_Control".Acceleration := 1000;       // 加减速斜率
"Axis_Control".Absolute_Move := TRUE;      // 执行绝对定位

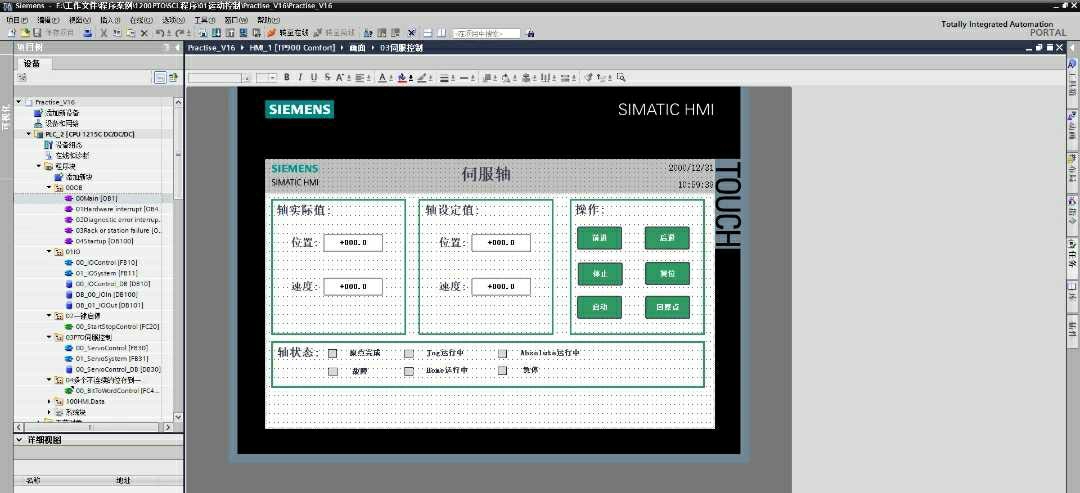

实时监控方面，控制块直接输出了轴当前位置ActualPosition和状态字AxisStatus。状态字第5位是运动完成标志，第6位是故障标志。建议在HMI上做个状态指示灯矩阵，调试时特别方便：

// 状态字解析示例
故障状态 := "Axis_Status".X6;
运动中 := NOT "Axis_Status".X5;
急停触发 := "Axis_Status".X7;

实测在博途V15到V17环境下运行稳定，不过不同固件版本的PLC对脉冲频率有影响。遇到过1214C V4.2版本输出脉冲丢失的情况，升级到V4.4后解决。建议使用前先确认PLC固件版本，这个控制块唯一的硬件依赖就是固件要支持TO功能。

封装时留了个彩蛋：在控制块内部用了个隐藏的DB块做运动曲线缓存，需要高速运动的场合可以修改Buffer_Size参数（默认200个点位）。不过非标设备慎用，容易触发看门狗，别问我是怎么知道的...
