基于STM32单片机的毫米波雷达测距报警系统设计

摘要：本文设计并实现了一种基于STM32单片机的毫米波雷达测距报警系统。该系统采用LD303-24G雷达模块进行精确测距，通过OLED显示屏实时显示测量距离和报警距离，同时提供按键设置报警值的功能。当测量距离低于预设的报警值时，系统会触发蜂鸣器报警，以提醒用户。

关键词：STM32单片机；毫米波雷达；测距报警系统；LD303-24G雷达模块

一、引言

随着科技的发展，雷达测距技术在工业自动化、智能交通、安全监控等领域得到了广泛应用。毫米波雷达作为一种非接触式测距传感器，具有测距精度高、抗干扰能力强等优点。本文旨在设计一种基于STM32单片机的毫米波雷达测距报警系统，以满足特定场景下对距离监控的需求。

二、系统总体设计

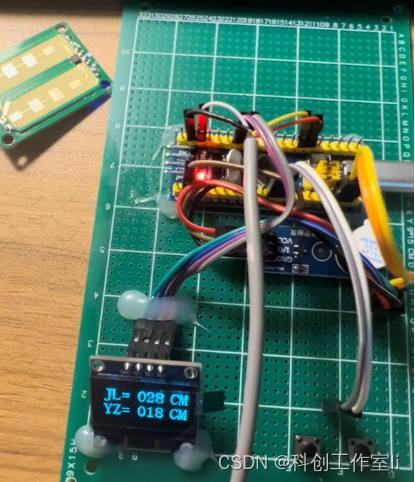

本系统主要由STM32单片机、LD303-24G雷达模块、OLED显示屏、按键和蜂鸣器等部分组成。STM32单片机作为系统的主控CPU，负责数据的处理和控制逻辑的实现。LD303-24G雷达模块负责测量距离，并将数据传输给单片机。OLED显示屏用于实时显示测量距离和报警距离。按键用于设置报警值，蜂鸣器则用于在距离低于报警值时发出警报。

三、硬件设计

1. STM32单片机：选用高性能的STM32F4系列单片机，具有强大的处理能力和丰富的外设接口，满足系统需求。

2. LD303-24G雷达模块：该模块采用毫米波技术进行测距，具有高精度、高稳定性等特点。通过串口与单片机进行通信，传输测量数据。

3. OLED显示屏：选用一款高分辨率的OLED显示屏，用于实时显示测量距离和报警距离。

4. 按键和蜂鸣器：通过按键可以设置报警值，当测量距离低于报警值时，蜂鸣器会发出警报声。

四、软件设计

1. 初始化：系统启动后，首先对各个硬件模块进行初始化设置，包括STM32单片机、LD303-24G雷达模块、OLED显示屏等。

2. 数据采集与处理：通过串口接收LD303-24G雷达模块传输的测量数据，并进行处理和分析。

3. 显示与报警逻辑：将处理后的测量数据显示在OLED显示屏上，并根据用户设置的报警值进行判断。当测量距离低于报警值时，触发蜂鸣器报警；当测量距离高于报警值时，停止报警。

4. 按键处理：通过扫描按键状态，允许用户实时设置报警值。

五、系统测试与性能分析

在系统实现后，我们进行了一系列的测试，包括测距精度测试、报警功能测试等。测试结果表明，本系统具有较高的测距精度和稳定的报警功能，能够满足实际应用需求。

六、结论与展望

本文设计并实现了一种基于STM32单片机的毫米波雷达测距报警系统。通过实际测试验证，该系统具有较高的测距精度和稳定的报警功能，可广泛应用于工业自动化、智能交通等领域。未来，我们可以进一步优化算法和提高硬件性能，以满足更复杂的应用场景需求。同时，还可以考虑加入无线通信功能，实现远程监控和报警。

（注：以上内容为毕业论文的概要框架，具体实现细节、测试数据和分析等需要根据实际情况进行填充和完善。）

编写完整的基于STM32单片机的毫米波雷达测距报警系统代码是一个复杂的任务，涉及到硬件初始化、数据读取、处理、显示及报警等多个模块。由于代码较长，我将提供一个简化的框架和部分核心代码，你可以根据自己的硬件连接和具体需求进行完善。

以下是一个简化的伪代码和示例，用于说明如何设计这样的系统：

#include "stm32f4xx.h" // 根据你的STM32系列更改头文件
#include "usart.h"      // 串口通信头文件，需自行实现
#include "oled.h"       // OLED显示头文件，需自行实现
#include "buzzer.h"     // 蜂鸣器控制头文件，需自行实现

// 假设雷达模块通过USART2与STM32通信
#define RADAR_USART USART2
#define RADAR_USART_IRQHandler USART2_IRQHandler

// 报警距离阈值，可以通过按键修改
volatile float alarm_distance = 100.0f; // 默认100cm

void Radar_Init(void) {
    // 初始化雷达模块，设置串口等
}

float Radar_GetDistance(void) {
    // 发送测距命令给雷达模块
    // 读取返回的测距数据
    // 解析数据并返回距离值
    return 0.0f; // 示例返回值，需要替换为实际读取的值
}

void USART2_IRQHandler(void) {
    // 串口中断处理函数，用于接收雷达数据
}

int main(void) {
    float measured_distance;

    // 初始化硬件
    Radar_Init();
    USART_Config(); // 初始化串口，用于与雷达通信
    OLED_Init();    // 初始化OLED显示屏
    Buzzer_Init();  // 初始化蜂鸣器

    while (1) {
        // 测量距离
        measured_distance = Radar_GetDistance();

        // 显示距离
        OLED_DisplayDistance(measured_distance);

        // 检查是否低于报警距离
        if (measured_distance < alarm_distance) {
            Buzzer_On();  // 如果低于报警距离，则打开蜂鸣器
        } else {
            Buzzer_Off(); // 如果高于报警距离，则关闭蜂鸣器
        }

        // 其他逻辑，如按键检测修改报警距离等
    }
}

// 以下函数需要根据实际硬件和库进行实现
void USART_Config(void) {
    // 初始化串口配置，用于与雷达通信
}

void OLED_Init(void) {
    // 初始化OLED显示屏
}

void OLED_DisplayDistance(float distance) {
    // 在OLED上显示测量距离
}

void Buzzer_Init(void) {
    // 初始化蜂鸣器
}

void Buzzer_On(void) {
    // 打开蜂鸣器
}

void Buzzer_Off(void) {
    // 关闭蜂鸣器
}

请注意，上述代码是一个简化的框架，并没有包含所有细节。你需要根据你的硬件连接和库函数来实现USART_Config、OLED_Init、OLED_DisplayDistance、Buzzer_Init、Buzzer_On和Buzzer_Off等函数。同时，Radar_Init和Radar_GetDistance函数也需要你根据LD303-24G雷达模块的具体通信协议来实现。

另外，按键处理逻辑（用于设置报警距离）也没有在上述代码中体现，你需要自行实现这部分逻辑。可能涉及到外部中断的配置和按键扫描等。

最后，请确保你的STM32开发环境已经配置好，并且你已经了解了如何编译和烧写程序到你的STM32单片机上



为了详细展开上述伪代码，我们将分别定义和实现几个关键模块：雷达模块初始化与数据读取、OLED显示、蜂鸣器控制以及主循环逻辑。以下是各个模块的详细代码示例。

雷达模块

#include "stm32f4xx_hal.h"

UART_HandleTypeDef huart2;

void Radar_Init(void) {
    // 串口初始化代码，根据你的硬件配置来填写
    // ...
}

float Radar_GetDistance(void) {
    uint8_t txData[] = {...}; // 发送给雷达的测距命令
    uint8_t rxData[...];      // 接收雷达返回的数据缓冲区
    HAL_UART_Transmit(&huart2, txData, sizeof(txData), HAL_MAX_DELAY);
    HAL_UART_Receive(&huart2, rxData, ..., HAL_MAX_DELAY);

    // 解析雷达返回的数据，得到距离值
    float distance = ...; // 根据雷达数据协议解析出距离
    return distance;
}

OLED显示模块

#include "oled.h"

void OLED_Init(void) {
    // OLED初始化代码
    // ...
}

void OLED_DisplayDistance(float distance) {
    char buffer[32];
    sprintf(buffer, "Distance: %.2f cm", distance);
    OLED_DisplayString(buffer); // 显示字符串到OLED上
}

void OLED_DisplayString(char* str) {
    // OLED字符串显示函数
    // ...
}

蜂鸣器控制模块

#include "buzzer.h"

void Buzzer_Init(void) {
    // 蜂鸣器GPIO初始化代码
    // ...
}

void Buzzer_On(void) {
    HAL_GPIO_WritePin(BUZZER_GPIO_Port, BUZZER_Pin, GPIO_PIN_SET);
}

void Buzzer_Off(void) {
    HAL_GPIO_WritePin(BUZZER_GPIO_Port, BUZZER_Pin, GPIO_PIN_RESET);
}

主循环逻辑

int main(void) {
    HAL_Init(); // 初始化HAL库
    SystemClock_Config(); // 配置系统时钟
    Radar_Init();
    OLED_Init();
    Buzzer_Init();

    float measured_distance = 0.0f;
    float alarm_distance = 100.0f; // 默认报警距离为100cm

    while (1) {
        measured_distance = Radar_GetDistance();
        OLED_DisplayDistance(measured_distance);

        if (measured_distance < alarm_distance) {
            Buzzer_On();
        } else {
            Buzzer_Off();
        }

        // 可以在这里添加按键检测代码来动态修改alarm_distance
        // ...

        HAL_Delay(1000); // 延时以降低CPU使用率
    }
}

请注意，上述代码中的...表示需要根据实际情况填写的代码部分，如UART初始化参数、OLED显示的具体实现等。你需要根据你的硬件和开发环境来完成这些部分。

此外，对于按键处理逻辑，你可以使用外部中断或者轮询的方式来检测按键状态，并根据按键输入来修改alarm_distance的值。

确保在实际编写代码时遵循你所使用的STM32库函数和你的开发环境的具体要求。上述代码只是一个框架性的示例，需要根据你的实际情况进行调整和完善。
