在飞行模拟训练领域，技术选型长期被全任务飞行模拟器（FFS）、固定基座训练器（固基）和传统多自由度平台（如Stewart平台）所主导，形成了一种难以调和的“不可能三角”：高感知训练效能、低部署门槛与可控的全生命周期成本，三者往往难以兼得。全任务模拟器性能强大但造价与部署条件要求高；固基训练器成本可控却完全缺失动感反馈；传统六自由度平台在两者间平衡，却依然无法摆脱对液压泵站、专用机房和高频维护的依赖。

近年来，一种新的技术路线逐渐进入集成商和军方技术选型人员的视野：采用经过载人适应性改造的六轴工业机械臂作为运动基座，搭载飞行座椅与视景交互界面，构成一种紧凑型、全电驱动的飞行模拟训练平台。本文将从一个系统集成工程师的视角，深度拆解该类平台的技术架构、运动控制逻辑以及工程选型中的关键考量点，旨在为方案设计提供一份硬核的技术参考。

一、系统架构深度拆解：三层模块与数据闭环

从功能层次和工程实现的角度看，基于机械臂的飞行模拟平台可以被清晰地划分为三个核心模块群：运动执行模块、人机交互模块和视景仿真与训练管理模块。理解这三个模块之间精确的时钟同步与数据融合机制，是评估系统集成质量的关键。

1. 运动执行模块 (Motion Execution Layer) 这是整个平台的物理本体，以工业六轴串联机械臂为核心。控制器内部负责完成运动学正逆解算、轨迹插补与伺服驱动。对下位机，它接收并执行位置、速度指令；对上层，它通过标准化工业通信协议（如EtherCAT、ProfiNet）与训练管理计算机进行数据交换。 然而，直接从工业线迁移过来的机械臂，其安全逻辑是面向无人化产线设计的。应用到载人训练场景，必须进行二次开发与安全策略叠加。这包括但不限于：

• 软限位与力监控阈值重置：在关节空间和笛卡尔空间中，针对搭载座椅和人员后的动态包络，重新设定运动软限位，并大幅下调碰撞检测的力矩阈值。
• 紧急缓停与失电制动策略：设计多层级急停逻辑。不同于工业场景的瞬间抱死，载人场景要求在触发急停时，运动控制器规划一条速度可控的缓停轨迹，以保障人员安全并防止不适感。必须明确在完全失电工况下，机械臂的抱闸系统如何使平台保持姿态，并设计安全的物理撤离方案。

2. 人机交互模块 (Human-Machine Interaction Layer) 该模块是物理运动与人员感知的最终交互界面，由机械臂末端搭载的飞行座椅、集成在座椅周边的操纵器件和可选的生理状态采集接口构成。 在工程设计上，这一定制载荷带来了严峻挑战。机械臂的标称“最大负载”是在特定姿态、低速工况下的极限值，属于静态指标。但在模拟飞行训练中，座椅加人员的动态负载在高速姿态变换下会产生远超静态值的惯性力矩。因此，选型时必须向供应商索要动态性能负载曲线，明确在特定典型训练轨迹（如一个复合机动动作序列）下的有效承载能力。座椅的人体工学设计、安全带的约束方式，也必须经过针对预期运动包络的安全评估。

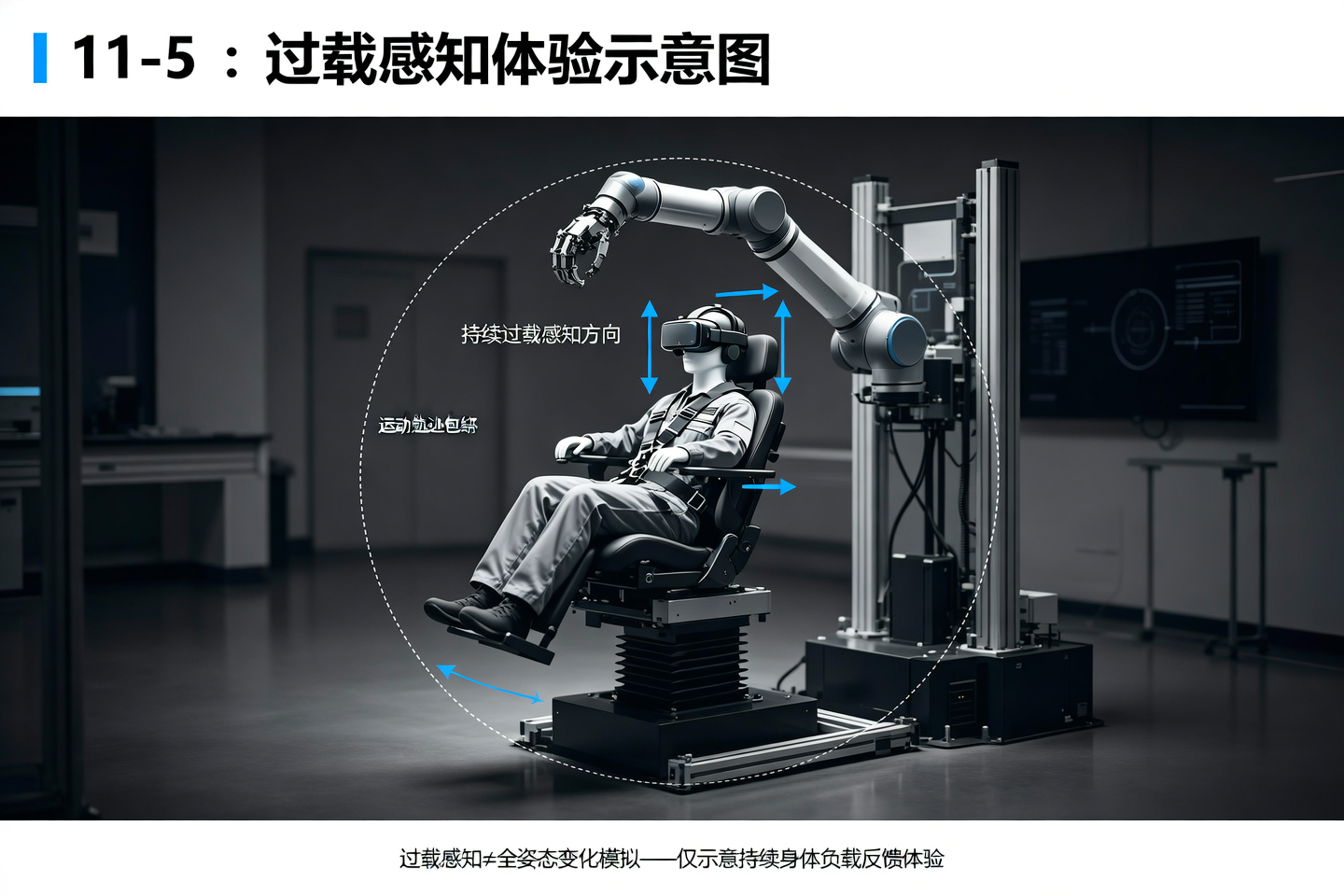

3. 视景仿真与训练管理模块 (Visual Simulation & Training Management Layer) 该模块通常运行在独立的图形工作站上，负责高刷新率的视景内容实时渲染及训练科目的编排、加载与监控。 此模块的技术难点在于飞行力学模型与视景、运动之间的数据同步与精确映射。飞行动力学模型实时解算出的飞机姿态角、角速度、线加速度等状态参数，必须经过洗出算法（Washout Algorithm）处理。洗出算法的核心任务是将真实飞行的长时、大幅度过载感知，转化为机械臂有限工作空间内的高频、小幅姿态变化和瞬态加速度，并在动作完成后以低于人体感知阈值的速度缓慢“洗出”回到中立点，同时不让训练人员察觉。这套算法的优劣，直接决定了平台的动感逼真度训练价值与是否会产生“模拟器晕动症”。

三个模块间的协同，本质上是一种需要亚毫秒级时钟同步的并行计算结构。 整个系统的核心控制逻辑是“人在环路”：视景仿真不仅为训练人员提供视觉反馈，其内部的飞行动力学模型更是整个数据流的起点。模型解算出的飞机状态指令，一路驱动视景渲染引擎生成舱外景象和仪表画面；另一路经洗出算法转换为运动平台指令，驱动机械臂；同时，训练人员的操纵输入（驾驶杆、油门）被实时采集并反馈给动力学模型，改变飞机状态，形成一个完整的、低延迟的闭合回路。端到端的运动响应延迟（从模型状态更新到机械臂完成动作）是评估系统性能的核心指标，工程上通常要求低于50毫秒，否则会导致感知错位。

二、运动控制核心技术解析：软件定义运动

机械臂模拟飞行平台的核心技术特征，可以归结为“软件定义运动”（Software-Defined Motion）。这意味着平台的训练能力上限，很大程度上不再由硬件机械结构锁定，而取决于运动控制算法和软件策略的优化程度。

1. 运动学映射与机型适配 工业机械臂的标准运动指令是让末端执行器按直线或圆弧路径到达空间中的某个姿态。而飞行训练指令则要求平台复现特定飞行剖面下的姿态和过载感知。这两者之间需要复杂的运动学映射。例如，将飞机的俯仰角速率映射为机械臂的关节复合运动以产生推背或拉背感。不同机型（固定翼、旋翼）的飞行动态特性差异巨大，这种差异通过软件配置参数即可实现切换，无需硬件改造。这种“一机多能”的潜力，是软件定义运动的直接价值体现。

2. 洗出算法的工程调优 如前所述，洗出算法是动感模拟的灵魂。工程调优的重点在于，如何针对特定的基础训练科目（如大坡度盘旋、俯冲改出），在“动感逼真度”和“运动空间限制”之间找到最优解。一套未经针对飞行感知特点深度调优、直接沿用工业机器人标准算法的系统，其训练体验与训练价值将受较大影响。

3. 安全性驱动的控制策略 在控制软件层面，需要建立实时状态监控和分级响应机制。通过设置虚拟安全围栏（Virtual Fence），实时监控机械臂末端的位置与速度矢量，一旦预测到有超出安全包络的风险，系统应自动触发减速甚至缓停。

三、工程选型检查项：从参数表到真实性能

在评估和比较不同的机械臂模拟飞行方案时，技术选型人员不应止步于宣传册上的峰值参数。以下是一份硬核的工程选型检查项清单，它将选型逻辑转化为可验证、可测量的工程问题，建议在技术交流和现场演示环节逐一核实。

1. 端到端运动响应延迟测试

• 检查项：不要只看视景刷新率或运动控制周期等单一指标。必须要求进行端到端延迟测试。
• 验证方法：搭建一个可观测的测试环境，例如使用高速摄像机，同时拍摄操控输入动作（如快速推杆）和机械臂的起始运动时刻，算出精确的系统整体延迟（通常要求在50ms以内）。主观感受在此项上不可作为验收标准。

2. 动态性能负载曲线与运动包络实测绘

• 检查项：向供应商索取在装载了典型重量的人体假人（或等效配重）条件下的动态性能包络图。核实图上的加速度、角速度指标是在整个工作空间内都能达到，还是仅在中心区域有效。
• 验证方法：要求设备执行几个预设的复合飞行动作序列（如“盘旋-俯冲-改出”），并回放实际运行数据，检查记录下来的运动轨迹与期望轨迹之间的空间和时间偏差。

3. 软件洗出算法的透明度与调优能力

• 检查项：要求供应商以技术白皮书或深入讨论的形式，公开其洗出算法的基本框架和调优策略。核心问题是：“你们是如何针对飞行员的感知特点来修改标准算法的？”
• 验证方法：要求现场演示并讲解一个典型动作（如持续转弯）的算法输出曲线，展示真实的飞机状态数据流是如何被一步步转化为平台运动指令的。

4. 载人安全控制逻辑的分层设计

• 检查项：安全控制应该是一个清晰的、分层的体系。不应接受“我们用了工业机器人的安全功能”这样笼统的回答。
• 验证方法：要求画出从最外层物理围栏，到电子围栏，再到机械本体上的力矩限制、急停按钮，最后到软件层面的安全策略，整个安全防护的逻辑层级图。并现场验证失电制动和紧急缓停的动作过程。

四、全电架构与液压架构的工程权衡

相较于传统的液压驱动平台，机械臂方案的全电驱动架构在工程实现上体现了架构层面的取舍。

• 优势方面：它从根本上规避了液压系统跑冒滴漏、油液污染、滤芯更换和对高要求泵站的依赖，大幅降低了对运维人员专业技能的需求和日常维护工作量。其模块化、标准化的部件更替也相对简便。同时，系统的启停更迅速，能源效率更高。
• 权衡方面：串联结构的机械臂在整体刚度和最大持续出力方面，与并联的液压平台结构存在物理差异。在需要模拟长时间、持续性强过载感知的场合，液压平台有其固有优势。但在需要提供高频、精确、可控的瞬态姿态变化的基础感知训练场景中，全电驱动的机械臂方案凭借其动态响应能力，展现出明显的工程适配性。

五、 Q&A：核心工程问题速览

Q1：从系统架构角度看，机械臂方案与传统Stewart六自由度平台的本质区别是什么？ A：本质上是串联运动学与并联运动学的差异。Stewart平台通过多个并联作动筒的协同伸缩来改变平台姿态，结构刚度高，但工作空间相对小。机械臂是串联六轴结构，拥有更大的关节活动范围，能模拟更大幅度的姿态变化，但末端负载能力和整体刚度与并联平台存在物理差异。这导致两者的运动控制策略和洗出算法设计完全不同。

Q2：在评估运动性能时，为什么不能用工业机械臂的“最大负载”或“重复定位精度”作为主要依据？ A：工业机械臂的标称“最大负载”通常是受限姿态下的静态极限，不适用于飞行模拟训练中高速动态变换的场景。选型应以“动态性能负载曲线”为评估依据，即在给定复合运动轨迹下的真实有效负载能力。“重复定位精度”是好指标，但对于动态感知训练，“轨迹跟踪精度”和系统延迟更有意义。

Q3：实现多机型适配的关键技术难点在哪里？ A：难点不在于软件界面能存储多少套参数，而在于运动学映射的工程深度。从固定翼飞机切换到旋翼机，不仅是姿态角范围的改变，更是过载特性与振动谱的彻底改变。真正的技术挑战在于建立从特定机型气动/飞控模型到机械臂运动序列的精确、可验证的映射关系，如果只是做一个线性比例缩放，其训练价值非常有限。

Q4：对于系统集成商而言，如何在项目中识别一个机械臂模拟飞行方案的成熟度？ A：可以聚焦于供应商能否清晰回答三个协同层面的技术问题：

• 机电/电控协同：能否提供端到端延迟的量化测试方法和保证值。
• 软件协同：能否深入解释其洗出算法的调优逻辑，并展示针对特定飞行动作的映射效果。
• 数据协同：能否提供开放的、标准化的训练数据接口，展示如何将设备产生的运动、操控数据无缝对接到客户的训练管理体系中。

Q5：系统部署对场地前期的“隐性工程”有哪些主要要求？ A：除了供应商明确告知的供电容量、地面承载力和静态空间占用，工程上必须注意：

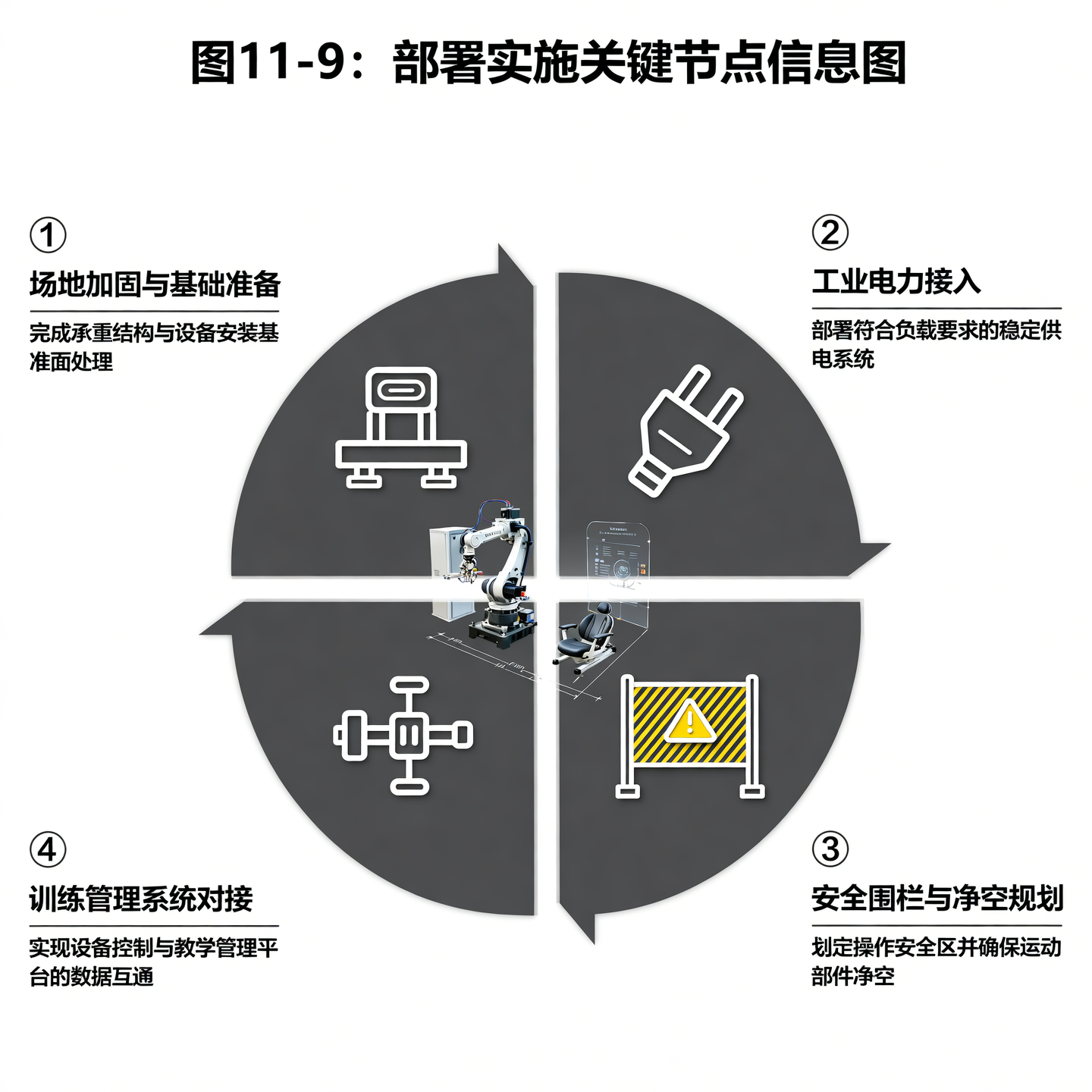

图11-9：部署实施关键节点信息图：将集成商/总包方关注的部署流程简化为可视化清单

• 动态包络的安全校验：设备在满载并执行最大冲击性动作时，其瞬态包络面往往远大于静态占地范围，安全围栏必须基于动态极值进行规划。
• 基础地与振动隔离：虽然无需专用液压泵站，但机械臂高速启停对基础地有持续的冲击力矩。需要根据设备参数，由结构工程师评估是否需要安装专门的减震底座或对楼层进行局部加固，避免长期运行对建筑结构产生影响或对同楼层其他精密设备产生干扰。

问答

• 基于六轴工业机械臂的飞行模拟平台，它的系统架构由哪几层组成？
• 机械臂飞行模拟系统中的“洗出算法”起什么作用？
• 评估机械臂飞行模拟方案的端到端延迟，有推荐的工程测试方法吗？
• 全电驱动的机械臂平台与液压六自由度平台，在工程维护上有什么主要区别？
• 针对技术选型人员，评估机械臂载人飞行模拟方案的成熟度，应聚焦哪些协同问题？

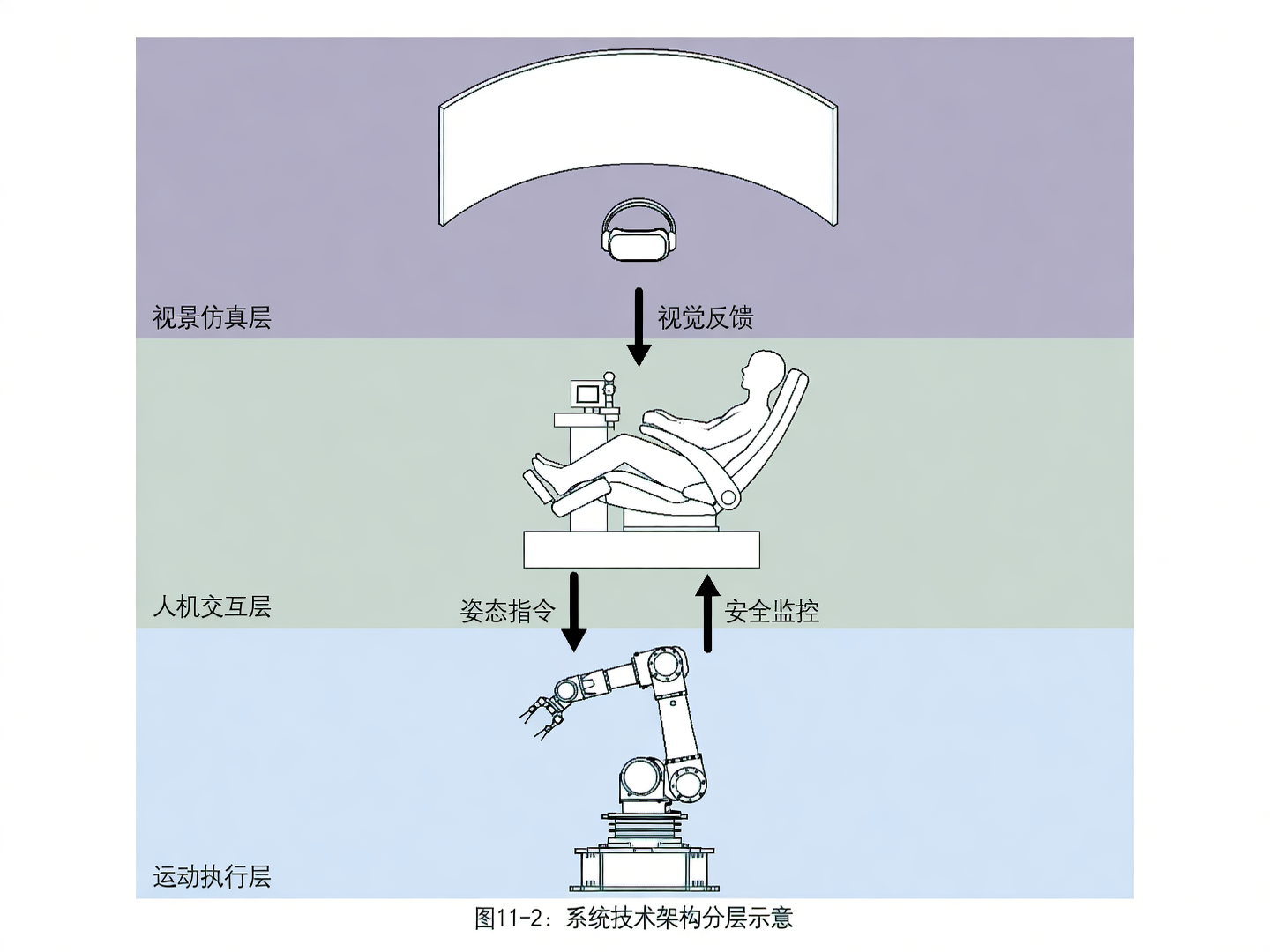

图11-2：系统技术架构分层示意：将“运动执行层—人机交互层—视景仿真层”逻辑可视化，辅助选型理解
