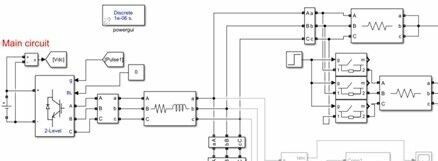

三相离网逆变器，逆变器双环控制，参数设计，双闭环PI控制，PR(比例谐振)控制，QPR(准比例谐振)控制，重复控制，快速重复控制算法仿真模型及算法的离散化实现。 可提供参考资料

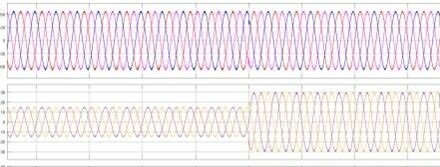

最近在实验室折腾三相离网逆变器，发现控制算法这潭水是真的深。今天咱们就抛开教科书式的说教，直接上干货，聊聊实际工程中最常用的几种控制策略，手把手带你看看代码怎么跑起来。

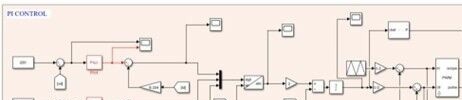

先说说双闭环这个老伙计

典型的电压电流双环结构就像给逆变器上了双重保险。外环电压环负责稳住输出电压，内环电流环快速响应负载变化。参数设计这里有个小窍门：带宽拉开十倍频程，电流环带宽一般设在2kHz左右，电压环200Hz。用Matlab的pidtune工具自动整定，比自己手算效率高多了。

% 电流环PI参数自动整定
sys_current = tf([1],[L 0]); % 电感模型
[C_current, info] = pidtune(sys_current, 'PI');
kp_i = C_current.Kp;
ki_i = C_current.Ki;

% 电压环参数同理...

当PI遇上谐波问题

传统的PI控制在处理非线性负载时容易翻车，特别是遇到三次谐波这种刺头。这时候PR（比例谐振）控制器就派上用场了。它的谐振点在特定频率上开挂，直接提升系统对特定次谐波的抑制能力。不过实际应用中得做离散化处理，直接照搬连续域公式会出问题。

# 离散化PR控制器实现
def pr_controller(error, kp, kr, w0, Ts):
    static T = 2/(Ts*w0)  # 双线性变换
    term = (kr*Ts*w0) / (1 - z**-1 + (Ts*w0/2)*(1 + z**-1))
    return kp*error + term*error

进阶玩法QPR控制

准比例谐振在PR基础上加了带宽参数，让谐振峰有了"胖瘦"调整的余地。仿真时发现带宽设到5Hz左右，既能保证抑制效果，又不至于让系统过于敏感。注意离散化时要用预修正双线性变换，否则谐振点会偏移。

重复控制的暴力美学

遇到周期性扰动时，重复控制就像开了时间回溯外挂。核心是那个延迟环节z^(-N)，其中N=fs/f0。但传统重复控制响应速度慢，这时候快速重复控制（FRC）通过引入补偿器Q(z)和补偿环节，把收敛速度提升了一个量级。

% 快速重复控制Simulink实现
Repeat_Core = 1/(1 - Q(z)*z^(-N)) * C(z) * z^(-d);
% Q(z)常取0.95左右的低通滤波器

离散化避坑指南

数字实现时采样周期选择有讲究，一般要小于开关周期的1/10。用零阶保持器离散化时，谐振控制器的幅频特性在Nyquist频率附近会变形，这时候可以改用Tustin预修正法。实际调试时发现，当开关频率20kHz时，采样周期选50us效果最佳。

_参考资料推荐：

《电力电子系统控制》张卫平著（讲PI参数设计很实用）

IEEE Trans. on Power Electronics上那篇《A Survey of Control Methods》

MIT的开源电力电子仿真库（GitHub搜PEsim）_

调试逆变器就像在走钢丝，参数之间微妙的平衡需要反复摸索。下次可以试试把QPR和重复控制组合使用，说不定会有意外惊喜。记住，仿真永远只是第一步，实机测试时的示波器波形才是检验真理的唯一标准！
