a1欧姆龙CP系列CP1H程序 欧姆龙PLC案例欧模板 姆龙标准程序 本产品适用于新手或者在校生 本程序主要写了欧姆龙CP1H脉冲程序案例，威纶通触摸屏程序，word讲义 程序涉及方面广，适合新手入门学习，掌握了这些以后欧姆龙脉冲程序基本通吃，编程起来无压力 可以直接复制套用到自己的程序中，这些都是我多年的经验积累，拿到程序让你少走弯路 本程序涉及到CP1H各个轴的程序编写具体用了ACC PLS2 INI等众多指令， 每个轴的程序都是单独的，包括触摸屏在内，您可以直接调用程序套到直接的程序上，只需要把地址稍微改动即可。

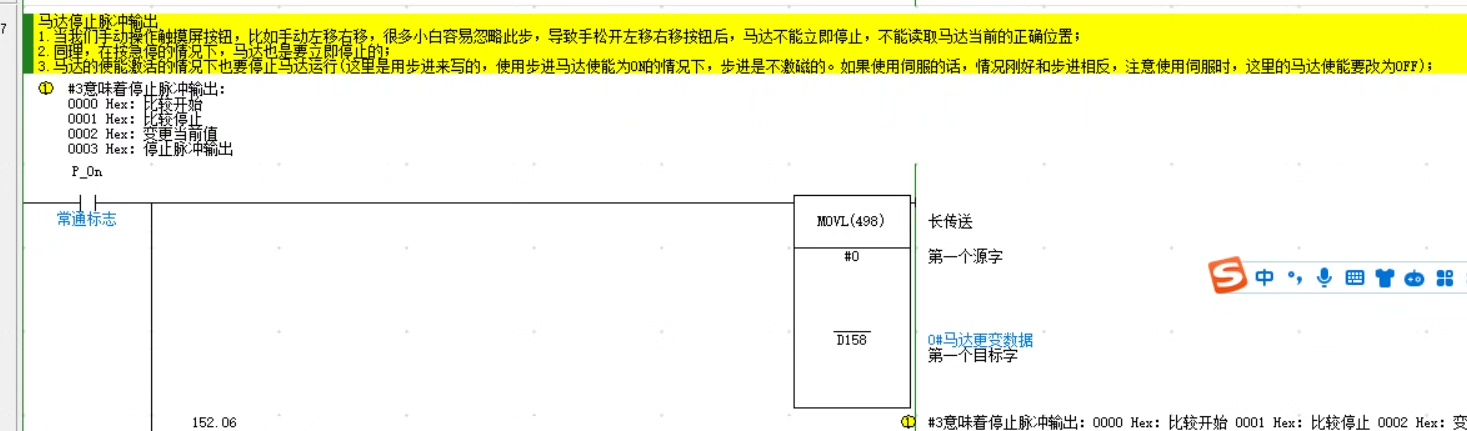

先看这段轴初始化程序：

LD P_On
MOV #0000 D100
INI #0000 #0000 D100

这里面的INI指令老玩家应该很熟，三个参数分别是端口号（0对应脉冲输出0）、控制代码（0代表停止脉冲输出）、目标通道地址。重点注意D100这个数据寄存器，里面存着当前轴的状态信息。当年调试时忘了初始化这个寄存器，结果电机直接抽风跳舞，记忆犹新...

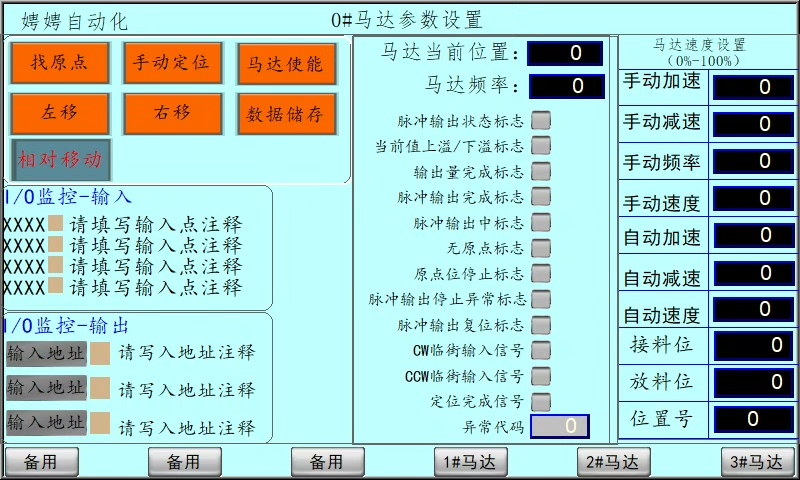

触摸屏那边其实更简单，威纶通里直接拖个启动按钮，地址对应到PLC的CIO 100.00。重点是把HMI的数值输入元件绑定到脉冲数寄存器D200，这样在屏上输个5000就是发5000个脉冲。之前带徒弟时发现他们总喜欢在PLC里做数据转换，其实HMI直接给整数更省事。

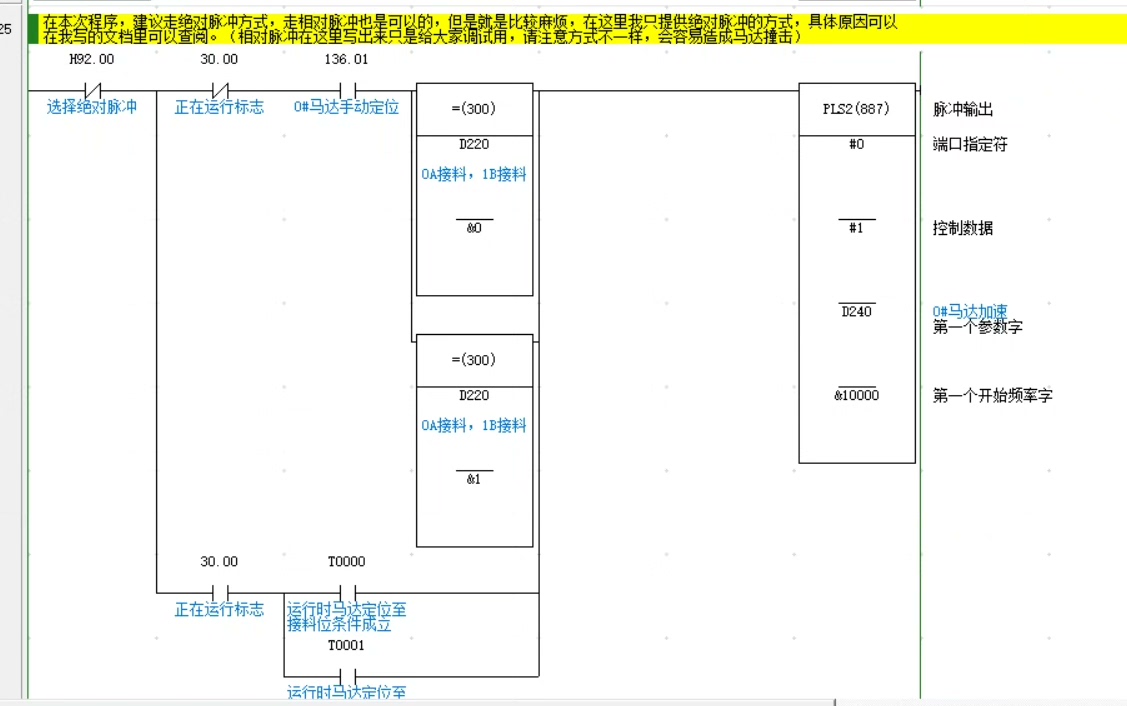

说到核心的脉冲输出，PLS2指令必须出场：

LD 启动按钮
PLS2 #0000 D200 D300 D400

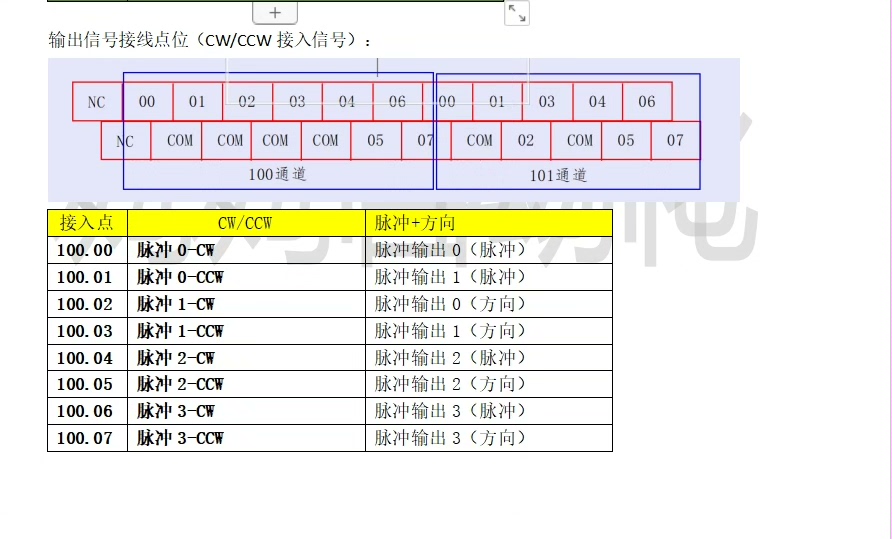

这行代码堪称万能模板，第一个参数#0000指定脉冲输出口，D200是目标脉冲数，D300设置加速曲线（建议新手直接填500），D400存当前已发脉冲数。重点提醒：欧姆龙的脉冲方向信号要单独用普通输出点控制，比如用Y1的通断决定电机转向。

套用技巧方面，建议把每个轴做成独立子程序。比如X轴用SBST201，Y轴用SBST202，需要三轴就复制一份改改地址。曾经有个项目要控制六台伺服，直接复制六份子程序，改改脉冲输出口地址（#0000到#0005）两天就搞定了。

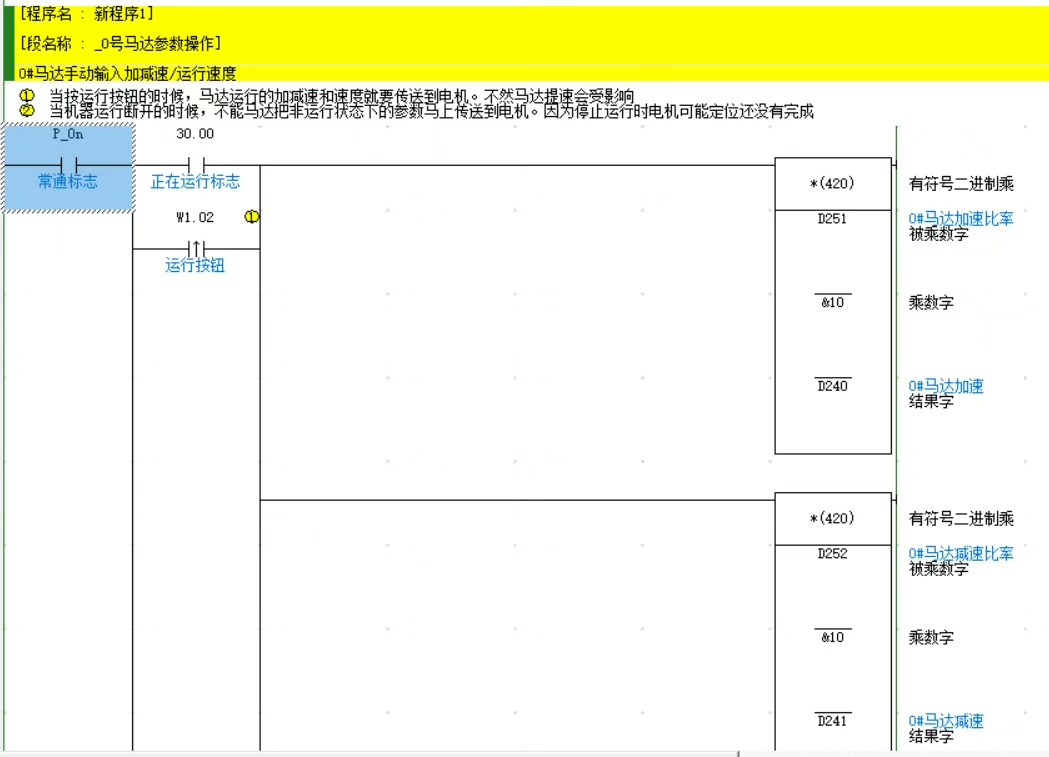

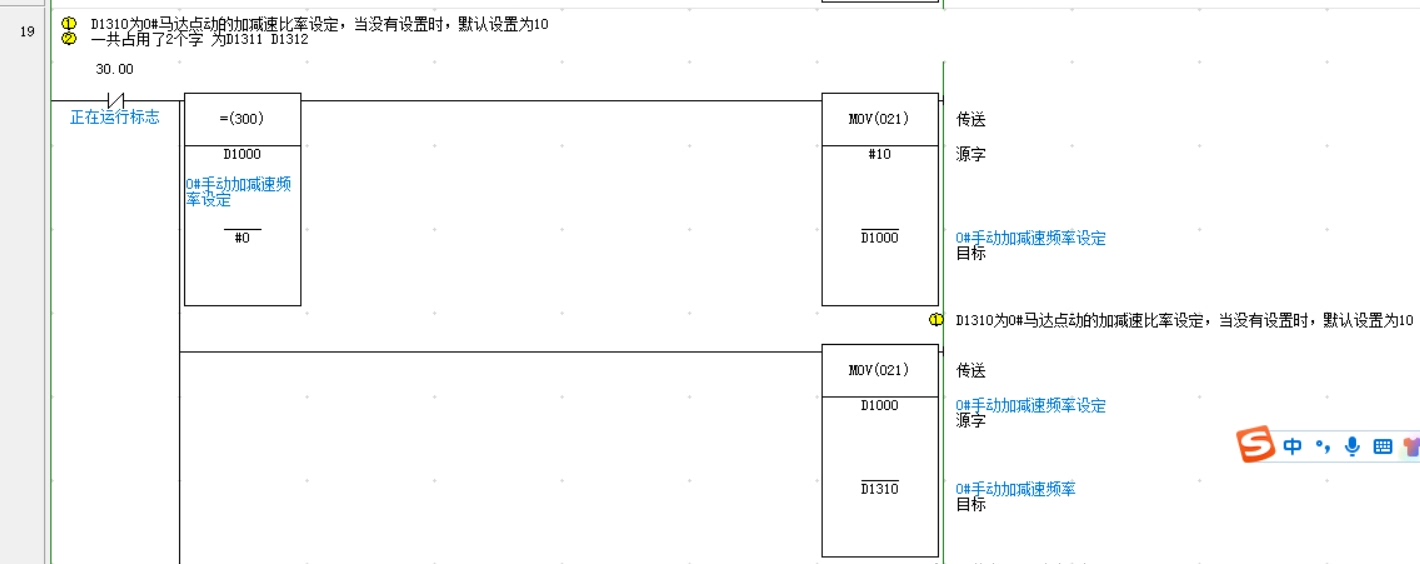

最后说个避坑指南：用ACC指令做速度控制时，记得在触摸屏上做数值限制。有次参数被误设成300000，电机直接起飞把限位开关撞碎。后来在HMI里加了范围校验，低于100高于50000的数值自动修正，省心多了。

这些模板程序现在看起来简单，但都是当年在设备现场熬通宵调试攒下的经验。建议新手直接拿现成代码改地址用，比自己从头研究手册效率高十倍。搞明白这几个指令，欧姆龙CP1H的脉冲控制基本就通关了。
