冬天去拉金属门把手，指尖传来“啪”的一声刺痛，这事儿应该不陌生吧？这瞬间的电压可能高达数千伏，对你而言只是微微刺痛，可在指甲盖大小的硅片眼里，这一下无异于从天而降的雷暴，足以宣告报废。

这便是业内常说的ESD，即静电放电现象。为了确保芯片能在真实世界中活下来，工程师们必须在芯片出厂前，对它进行严格的“免疫系统检查”——ESD可靠性测试。但这项测试本身，也充满了挑战和陷阱。

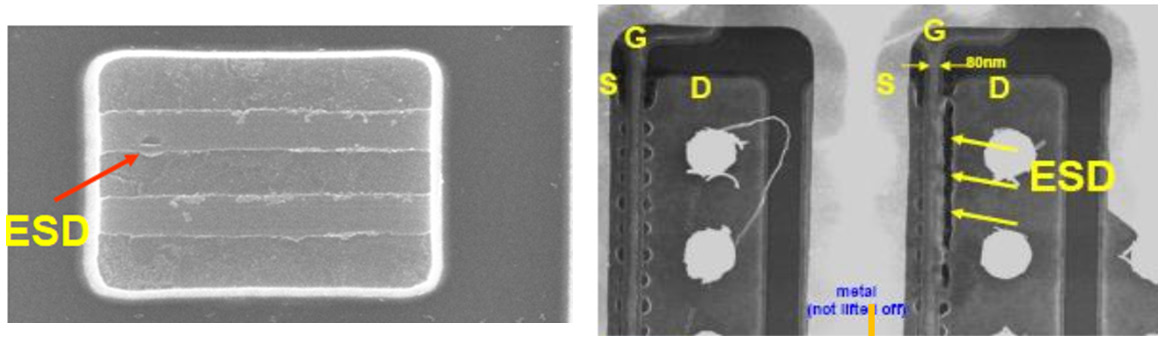

图1 静电引起的芯片内部损伤

一、测试的“乱象”：方法不对，努力白费

芯片设计得再好，如果测试方法不当，也可能导致结果完全错误。

1. 张冠李戴：用错测试模型

ESD有三种主要“攻击模式”，混淆它们会让测试失去意义：

· 人体放电模型 (HBM)：模拟人指尖放电，是最基础的测试。

· 充电器件模型（CDM）：复现的是芯片自己充上电后碰触地线的那一下。这种模式往往最棘手，电流峰值奇高且转瞬即逝。

· 机器放电模型 (MM)：模拟金属工具放电，现已大多被前两者替代。

如果对高速接口（如USB、HDMI）只做HBM测试而忽略CDM测试，等到了SMT贴片产线上，恐怕就会迎来成片的早期失效。

2. 硬件挖坑：测试板寄生效应

测试载板上的寄生参数——走线那点电感和杂散电容，足以让ESD冲击波变形走样。一个设计不良的测试板可能把原本陡峭的CDM电流脉冲变成一个缓坡，让你误以为芯片很强，实则一上机器就坏。

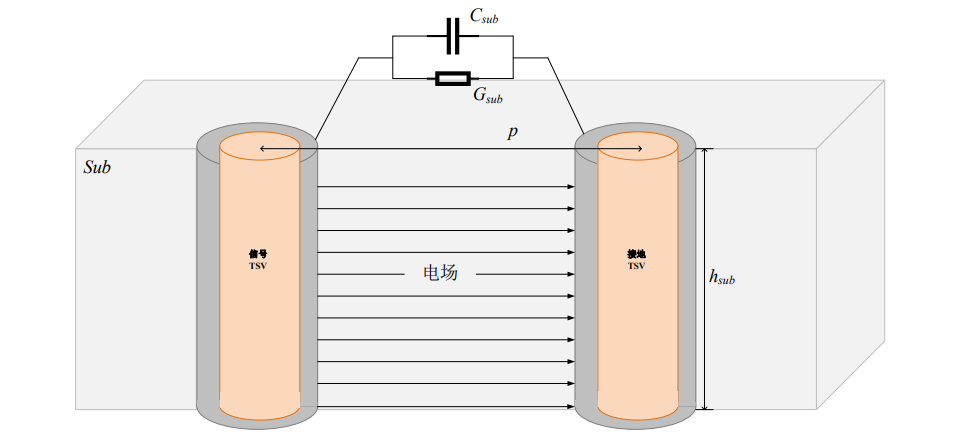

图2 基板寄生电容寄生电导示意图

3. 漏网之鱼：管脚测试不全

面对动辄上百个引脚的器件，下面这几处死角最容易被忽略：一是像ADC输入这类模拟脚，它的防护结构很特别；二是复位脚，往往是防护最单薄的软肋；再有就是不同电源域之间的交叉应力测试，必须把任意两个电源脚组合都跑一遍。

二、三种“死法”：失效模式与分析难题

ESD导致的失效，往往不是立竿见影的烧个大洞，更多时候是隐蔽的“内伤”。

1. HBM的典型死法：烧毁

HBM脉冲能量更集中一些，带来的后果也比较直观，通常是金属走线热熔断，或是结区直接被高热烧糊。工程师在显微镜下就能看到一个熔融的小坑。

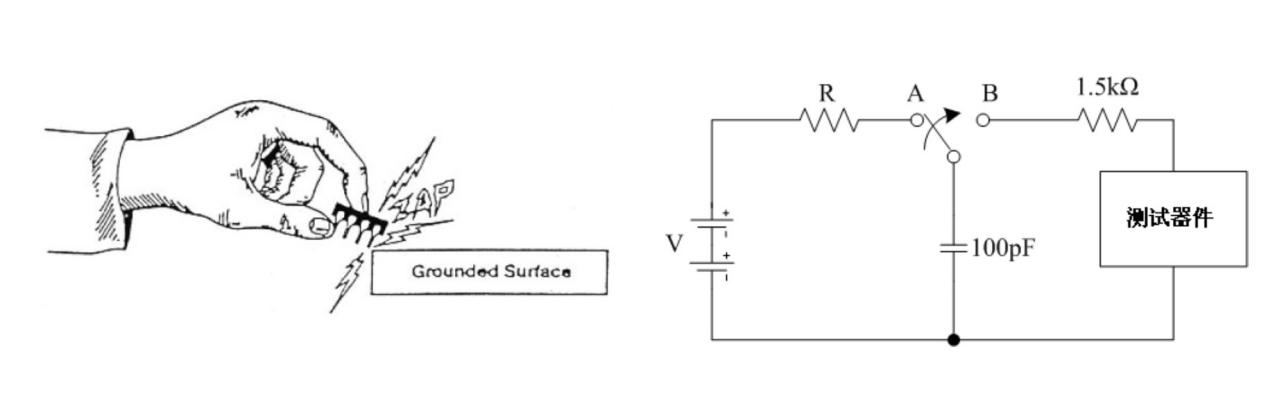

图3 ESD-HBM 人体静电模型及测试等效电路

2. CDM的阴险死法：击穿

CDM放电只持续短短几纳秒，可浪涌电流却能轻松冲破十安级别。它不会烧出大洞，而是直接在栅氧化层上击穿一个纳米级的针孔。常规光学显微镜对这种暗伤无能为力，得借助OBIRCH光束诱导电阻变化技术，或者EMMI微光显微镜捕捉漏电亮点，才能揪出病灶。

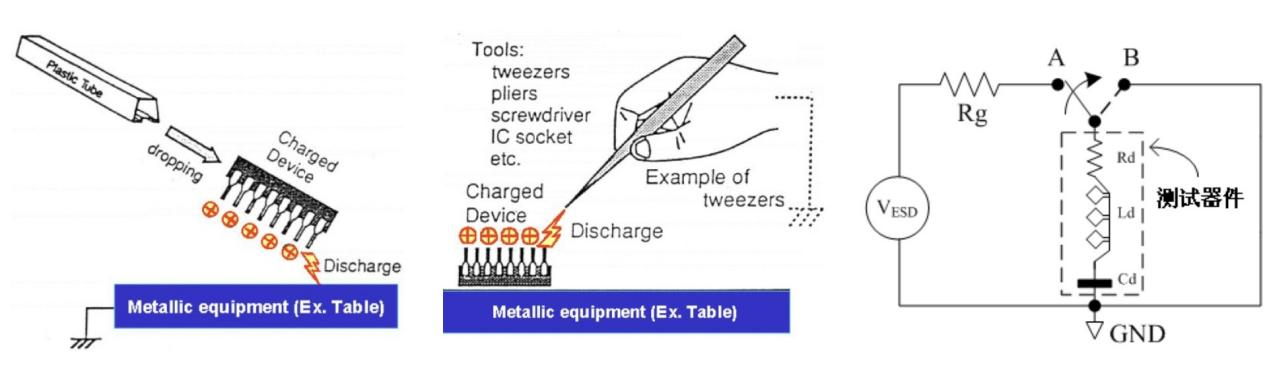

图4 ESD-CDM 器件充电模型与测试等效电路

3. 失效分析的尴尬：找不到，就改不好

遇到那种功耗莫名变大、间歇性抽风不稳定的诡异板子，如果常规手段查不出物理损伤，工程师往往会怀疑ESD“潜伤”。但定位这种损伤极为困难，就像在足球场里找一根断掉的头发丝。

三、实战中的“隐形杀手”：三个易被忽视的细节

即使测试方案正确，实验室里还藏着一些意想不到的坑。

1. 高压打火的电磁干扰

HBM测试中，高压继电器吸合或弹开的那一刹那，肉眼常能瞥见微小的电弧。这电弧带来的电磁辐射很可观，足以把旁边板子上正在跑逻辑的陪测芯片打瘫痪。有经验的实验室会做好屏蔽，而新手往往因此得到莫名其妙的失败数据。

2. CDM的“阴魂不散”：潜伤效应

一次不致命的CDM放电（比如刚好在规格线附近），可能没有立即杀死芯片，但在栅氧化层里留下了电荷陷阱。这颗芯片带着“内伤”出厂，在用户手中工作几个月后，氧化层逐渐失效，这种潜伏期长、难以复现的毛病，才是研发人员最不愿意见到的噩梦。

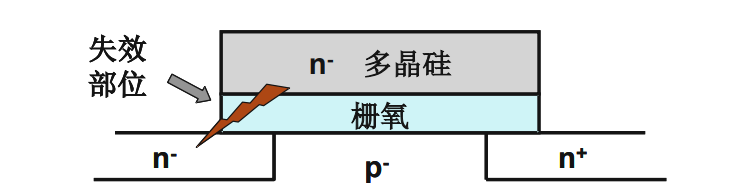

图5 潜在损伤造成CMOS 硅栅器件的栅一源管道漏电

3. 温度的神奇影响

这里还得留意温度对防护器件的“调制”作用。环境一热，ESD保护管的触发阈值容易往下掉，搞不好在高温老炼时就触发闩锁把片子卡死了；环境一冷，触发电压又往上升，保护动作变得迟缓迟钝。虽说标准测试在常温跑，但做设计验证时，高低温极限工况的影响必须在心里有本账。

下次当你拿起一枚芯片时，不妨想想：在它看似平静的表面之下，已经经历过怎样惊心动魄的“电击考验”。而那些测试中的难题和挑战，正是工程师们日复一日在攻克的堡垒。
