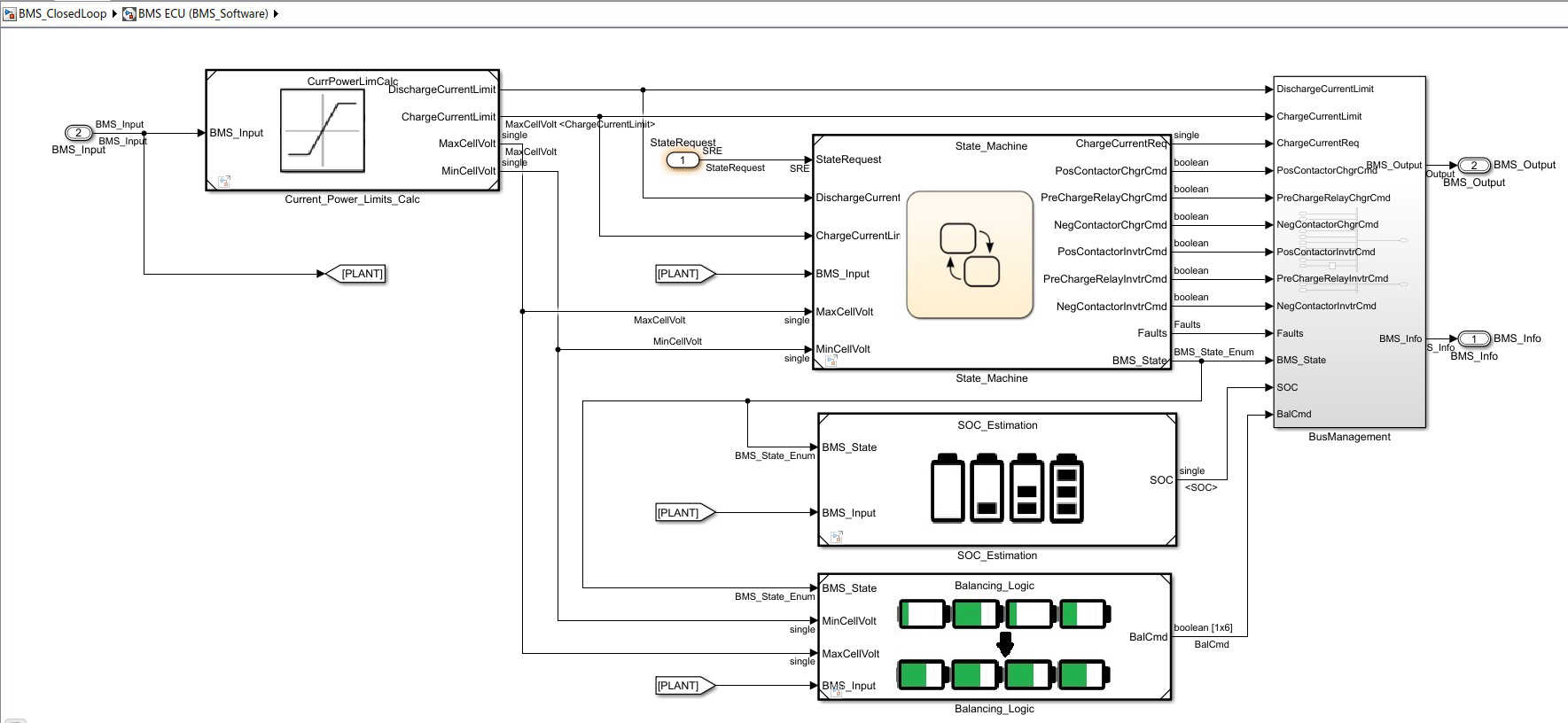

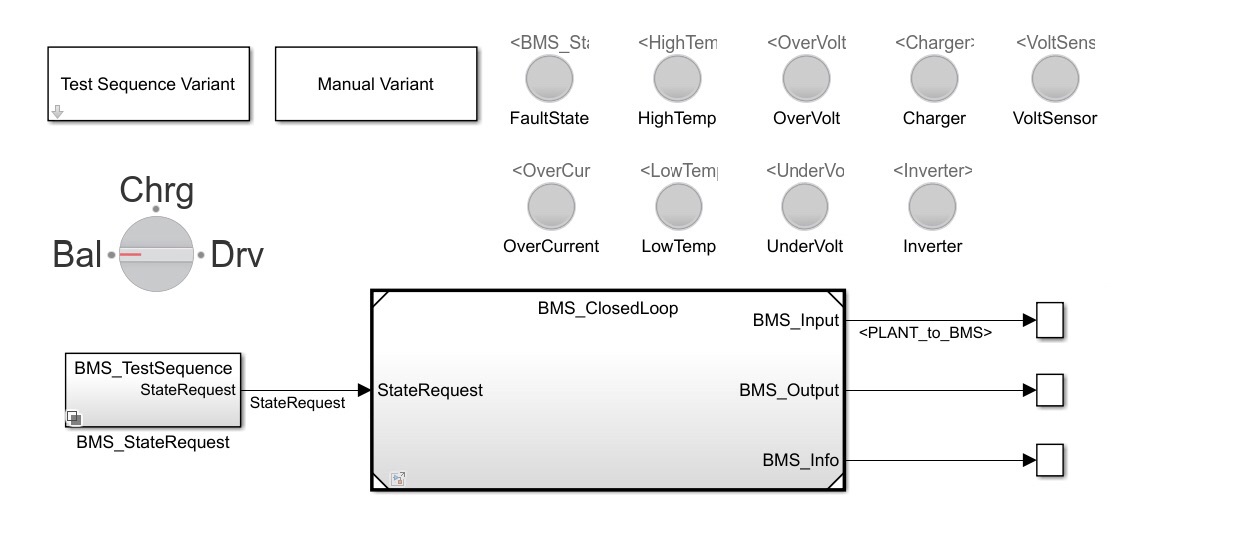

电池BMS电池管理系统 卡尔曼滤波估计SOC等 Simulink模型 内容丰富 包括: 1扩展尔滤波器、无迹卡尔曼漶波器估计电池soc、soh等 2.电池单体均衡 3.电池系统预充、接触器管理的 4.故障管理:过压/欠压、过流、过温等 5.充放电电流限值

电池管理系统（BMS）就像电池组的神经中枢，玩过BMS的人都知道，SOC估计是个磨人的小妖精。传统安时积分法误差累积到亲妈都不认识，这时候卡尔曼滤波就该登场了——这货能把传感器噪声和模型误差按在地上摩擦。

先来个扩展卡尔曼滤波（EKF）的Matlab代码片段镇楼：

function [soc_ekf, voltage_ekf] = ekf_soc_estimation(current, voltage, temp)
    % 状态方程：soc(k+1) = soc(k) - (eta*I*dt)/Q
    Q = 2.3;  % 电池容量
    R = 0.1;  % 观测噪声协方差
    P = eye(1);  % 误差协方差初始化

    % 状态预测
    soc_pred = soc_prev - (0.98 * current * 0.1)/Q;  % dt取100ms
    F = 1;  % 状态转移矩阵
    P_pred = F * P * F' + Q;

    % 观测更新
    H = -0.003*soc_pred^2 + 0.25;  % 非线性OCV-SOC曲线的雅可比矩阵
    K = P_pred * H' / (H * P_pred * H' + R);
    soc_ekf = soc_pred + K*(voltage - (3.7 + H*soc_pred));
    P = (eye(1) - K*H)*P_pred;
end

这段代码里的门道在于雅可比矩阵H的处理，直接用了OCV-SOC曲线的二次多项式近似。实际项目中这个多项式系数得用实际电池充放电数据拟合出来，实验室里经常能看到工程师们对着充放电曲线抓头发的场景。

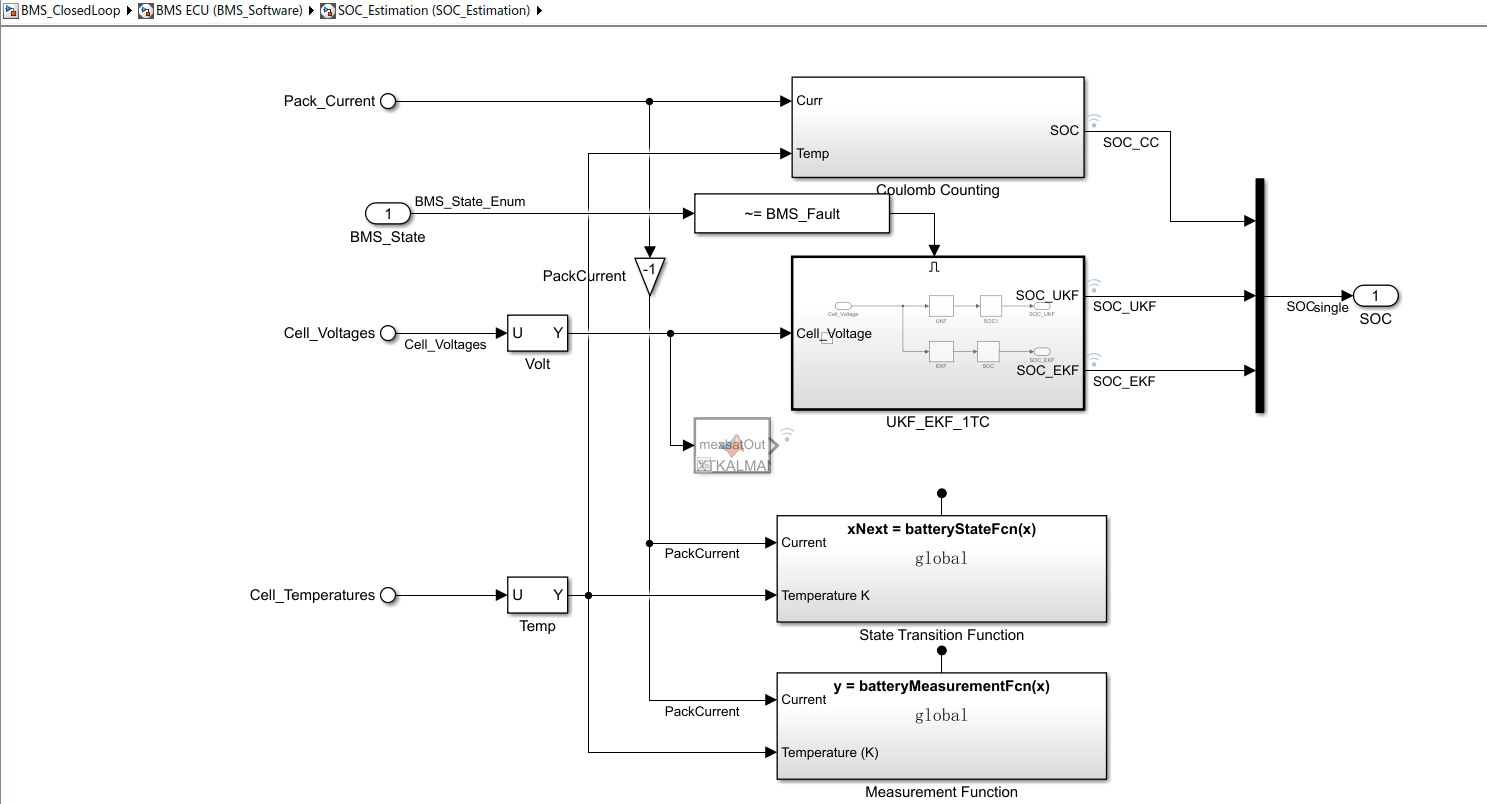

说到无迹卡尔曼滤波（UKF），这货不用求雅可比矩阵，直接选sigma点传播。举个栗子，当SOC估计遇到强烈的电流波动时，UKF的预测轨迹明显比EKF更贴合真实值。不过计算量也上去了，嵌入式系统里用这算法得掂量下MCU的算力。

电池均衡这块，主动均衡拓扑结构的选择直接影响成本。最近在玩的一种飞渡电容方案，用STM32控制MOSFET阵列实现能量转移，核心逻辑大概是：

void balance_control(cell_voltage[12]){
    uint8_t max_idx = find_max_voltage();
    uint8_t min_idx = find_min_voltage();

    // 开启飞渡电容充电回路
    MOSFET_ON(max_idx, CHARGE);
    delay_ms(10);
    MOSFET_OFF(max_idx);

    // 切换到放电回路
    MOSFET_ON(min_idx, DISCHARGE);
    delay_ms(8);
    MOSFET_OFF(min_idx);
}

这个代码里delay时间得根据实际电容容量调整，搞不好会烧MOS管。实验室里经常能闻到焦糊味，多半是均衡电路参数没调好。

预充回路的设计更刺激，特别是当接触器闭合瞬间，搞不好就是一阵火花带闪电。Simulink模型里常见的预充电阻阻值计算模块，背后其实是微分方程在支撑：

预充时间 t = -R*C*ln(1 - V_target/V_in)

但实际应用中得考虑电阻的功率降额，曾经有个项目因为没算热损耗，电阻直接炸成了烟花。

故障诊断的状态机才是BMS的隐藏BOSS，比如过温保护不仅要看当前温度，还要结合历史温升趋势。举个伪代码例子：

def over_temp_protect(current_temp, temp_history):
    if current_temp > 60:
        return "Shutdown Now!"
    elif moving_average(temp_history) > 55 and gradient(temp_history) > 2:
        return "Derate Power"
    else:
        return "Normal"

这种多条件判断在ISO26262里属于ASIL-C级别的功能，代码里每个判断条件都得做MCDC覆盖率测试，测试工程师的头发就是这么没的。

电流限值管理看似简单，实际要考虑SOP（瞬时功率）和SOE（能量状态）。某车型的充放电MAP图处理函数长这样：

float get_current_limit(float soc, float temp) {
    static const float limit_map[5][4] = {/* 二维查表数据 */};
    int soc_bin = constrain(int(soc/20), 0, 4);
    int temp_bin = (temp < 0) ? 0 : (temp < 25) ? 1 : (temp < 45) ? 2 : 3;
    return limit_map[soc_bin][temp_bin];
}

这个二维查表法在实车上还要叠加SOH补偿系数，老电池的限值要比新电池下调20%左右。调试时经常得在零下20度的环境舱里蹲着改参数，那酸爽...
