图像分类、目标检测和图像分割是基于深度学习的计算机视觉三大核心任务。三大任务之间明显存在一种递进的层级关系，图像分类聚焦于整张图像，目标检测定位于图像具体区域，而图像分割则是细化到每一个像素。基于深度学习的图像分割具体包括语义分割、实例分割和全景分割。语义分割的目的是要给每一个像素赋予一个语义标签。语义分割在自动驾驶、场景理解、卫星遥感图像和医学影像等领域都有着广泛的应用场景。

参考代码：https://github.com/meetps/pytorch-semseg

1 语义分割概述

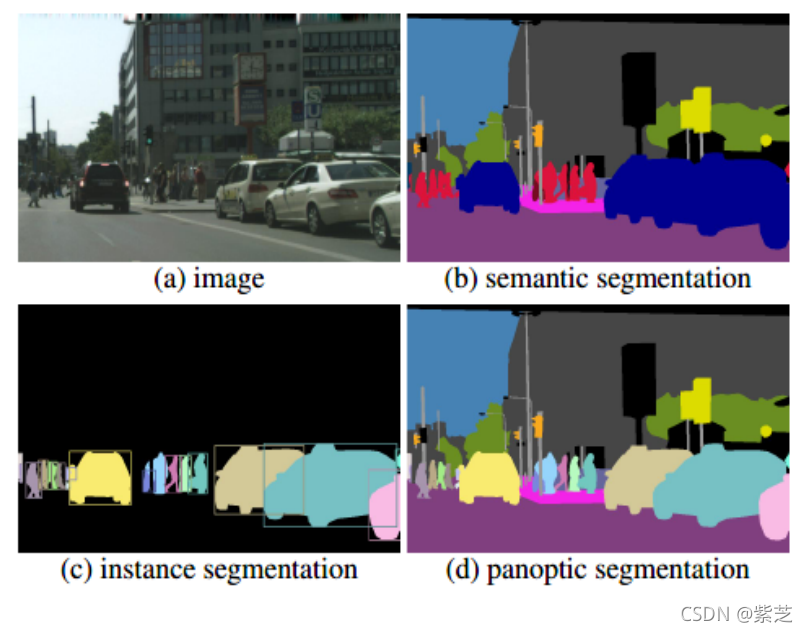

图像分割主要包括语义分割（Semantic Segmentation）和实例分割（Instance Segmentation）。

• 语义分割是对图像中的每个像素都划分出对应的类别，即实现像素级别的分类；而类的具体对象，即为实例。
• 实例分割不但要进行像素级别的分类，还需要在具体的类别基础上区别开不同的个体。例如，图像中有多个人甲、乙、丙，那么他们的语义分割结果都是人，而实例分割结果却是不同的对象。
• 为了同时实现实例分割与不可数类别的语义分割，相关研究又提出了全景分割（Panoptic Segmentation）。

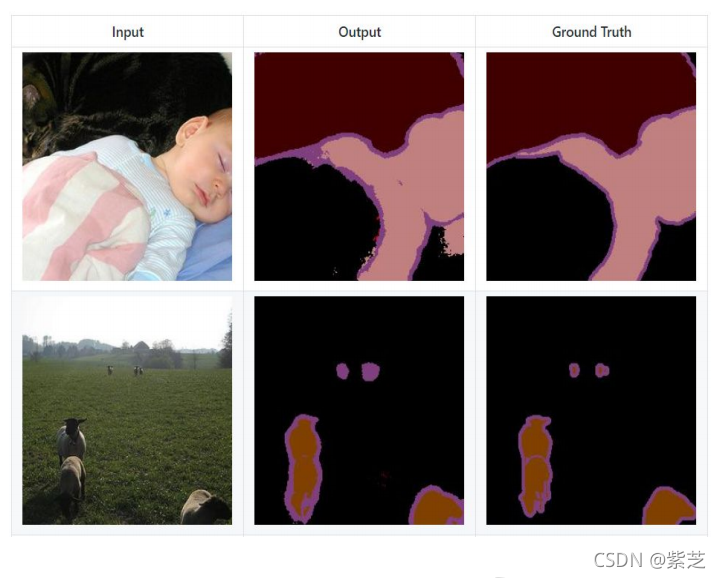

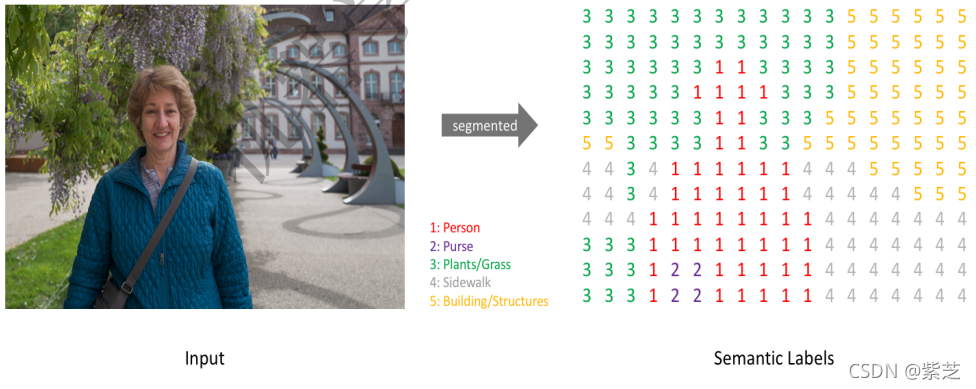

语义分割的输入和输出：一张原始的RGB图像或者单通道图像，但是输出不再是简单的分类类别或者目标定位，而是带有各个像素标签的、与输入同分辨率的分割图像。

语义分割的任务是输入图像经过深度学习算法处理得到带有语义标签的同样尺寸的输出图像。

2 关键技术组件

在予以分割发展早期，为了能够让深度学习进行像素级的分类任务，在分类任务的基础上对CNN做了一些修改，将分类网络中浓缩语义表征的全连接层去掉，提出全卷积网络（FCN）来处理语义分割问题。U-Net奠定了编解码结构的U型深度学习语义分割统治地位。

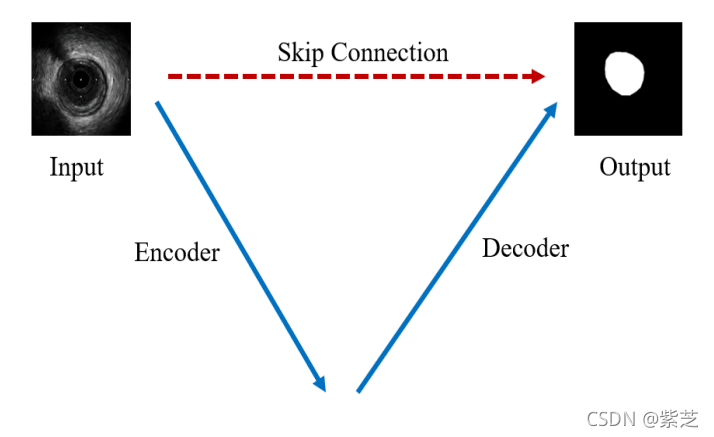

编码器、解码器和跳跃连接（Skip Connection）属于分割网络的核心结构组件，空洞卷积（Dilate Conv）是独立于U型结构的第二大核心设计。条件随机场（CRF）和马尔可夫随机场（MRF）则是用于优化神经网络分割后的细节处理。

2.1 编码器与分类网络

编码器对于分割网络来说，就是进行特征提取和语义信息浓缩的过程，编码器通过卷积核池化的组合不断对图像进行下采样，得到的特征图空间尺寸也越来越小，但会更加具备语义分辨性。

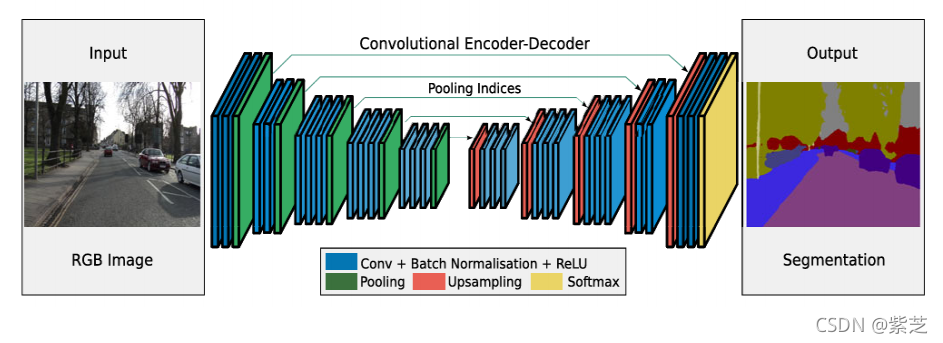

比如，以VGG16作为SegNet编码器的预训练模型：

from torchvision import models
import torch.nn


class SegNet(torch.nn.Module):
    def __init__(self, classes):
        super(SegNet, self).__init__()
        vgg16 = models.vgg16(pretrained=True)
        features = vgg16.features
        self.enc1 = features[0:4]
        self.enc2 = features[5:9]
        self.enc3 = features[10:16]
        self.enc4 = features[17:23]
        self.enc5 = features[24:-1]

在上述代码中，可以将vgg16的31个层作为5个编码模块，每个编码模块的基本结构如下所示：

(0): Conv2d(3, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
(1): ReLU(inplace=True)
(2): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
(3): ReLU(inplace=True)
(4): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)

2.2 解码器与上采样

编码器将输入不断进行下采样达到信息浓缩，而解码器则负责上采样来恢复输入尺寸，上采样方法主要包括：双线性插值、转置卷积和反池化。

2.2.1 双线性插值（Bilinear Interpolation）

插值法是一种经典的数值分析方法，比如线性插值、三次样条插值和拉格朗日插值法等。线性插值法是指使用连接两个已知量的直线来确定在这两个已知量之间的一个未知量的方法。

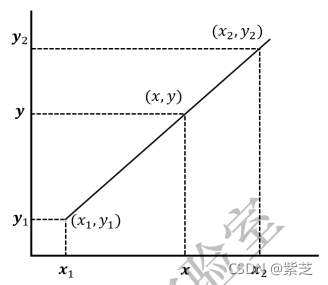

已知直线上两点坐标分别为$(x_1,y_1)$和$(x_2,y_2)$，现在通过线性插值法得到某一点（x,y）

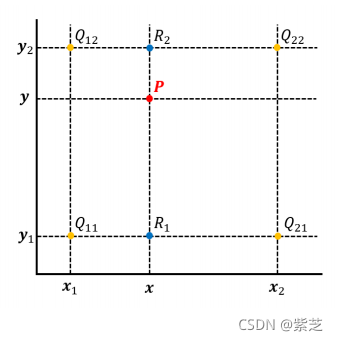

线性插值用到两个点来确定插值，双线性插值则需要四个点。在图像上采样中，双线性插值利用四个点的像素值来确定要插值的一个像素值，本质上还是分别在x和y方向上分别进行两次线性插值。
双线性插值的优点是速度非常快，计算量小，但缺点是效果不是特别理想。

2.2.2 转置卷积（Transposed Convolution）

转置卷积也叫解卷积或者反卷积（Deconvolution），在常规卷积中，每次得到的卷积特征图尺寸是越来越小的，但是在图像分割领域需要逐步恢复输入时的尺寸。如果把常规卷积时的特征图不断变小叫做下采样，那么通过转置卷积来恢复分辨率的操作可以称作上采样。

本质上说，转置卷积跟常规卷积并无区别。不同之处在于先按照一定的比例进行padding来扩大输入尺寸，然后把常规卷积中的卷积核进行转置，再按照常规卷积方法进行卷积就是转置卷积。假设输入图像矩阵是X，卷积核矩阵为C，常规卷积的输出为Y，则有：
$$Y=CX$$
两边同时乘以卷积核的转置$C^T$，转置卷积的输入输出计算公式如下：
$$X=C^{T}Y$$

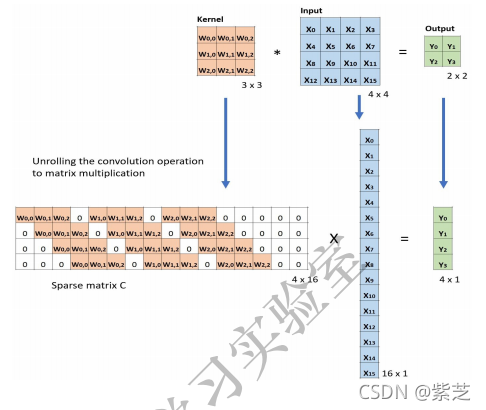

假设输入大小为4x4，滤波器大小为3x3，常规卷积下输出为2x2，为了演示转置卷积，将滤波器矩阵进行稀疏化处理为4x16，将输入矩阵进行拉平为16x1，相应输出结果也会拉平为4x1，图示如下：

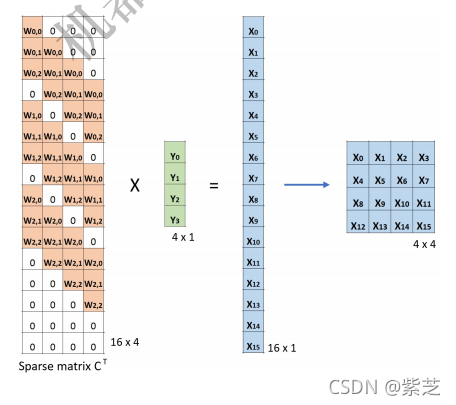

然后按照转置卷积，把卷积核矩阵进行转置，按照$X=C^{T}Y$进行验证：

2.2.3 反池化

反池化（Unpooling）可以理解为池化的逆操作，相较于前两种上采样方法，反池化用的并不是特别多。原理如下：在池化时记录下对应Kernel中的坐标，在反池化时将一个元素根据kernel进行放大，根据之前的坐标将元素写进行去，其他位置补0即可。

2.3 Skip Connection

跳跃连接本身是在ResNet中率先提出，用于学习一个恒等式和残差结构，后面在DenseNet、FCN和U-Net等网络中广泛使用。最典型的就是U-Net的跳跃连接，在每个编码和解码层之间各添加一个跳跃连接，每一次下采样都会有一个跳跃连接与对应的上采样进行级联，这种不同尺度的特征融合对上采样恢复像素有很大帮助。

2.4 空洞卷积与多尺度

空洞卷积（Dilated/Atrous Convolution）也叫扩张卷积或膨胀卷积，就是在卷积核中插入空洞，起到扩大感受野的作用。空洞卷积的直接做法是在常规卷积核中填充0，用来扩大感受野，且进行计算时，空洞卷积中实际只有非零元素起作用。假设以一个变量a来衡量空洞卷积的扩张系数，则加入空洞之后的实际卷积核尺寸与原始卷积核尺寸之间的关系：

$$Kernel=k+(k-1)\ast (a-1)$$

其中k为原始卷积核大小，a为卷积扩张率（dilation rate），Kernel为经过扩展后实际核大小。当a=1时，空洞卷积就退化为常规卷积。当a=1,2,4时，空洞卷积示意图如下：

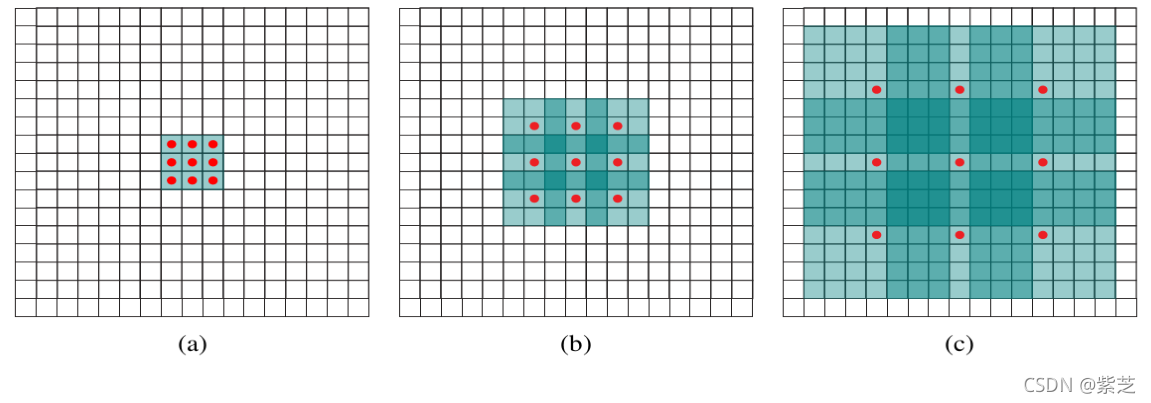

• 当a=1时，原始卷积核为3x3，就是常规卷积。
• 当a=2时，加入空洞之后的卷积核为3+(3-1)*(2-1)=5，对应的感受野为$2^{(a+1)}-1=7$。
• 当a=3时，加入空洞之后的卷积核为3+(3-1)*(4-1)=9，对应的感受野为$2^{(a+1)}-1=15$。

对比不加空洞卷积的情况，在Stride为1的情况下，3层3x3卷积的叠加，第三层输出特征图对应的感受野只有1+（3-1）*3=7。所以，空洞卷积的一个重要作用就是增大感受野。

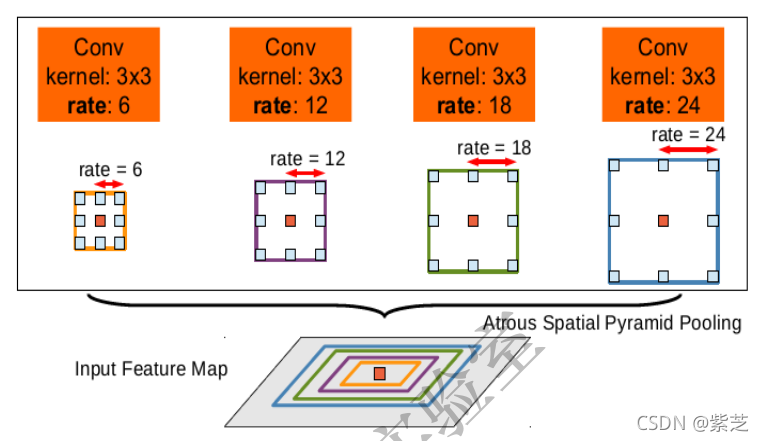

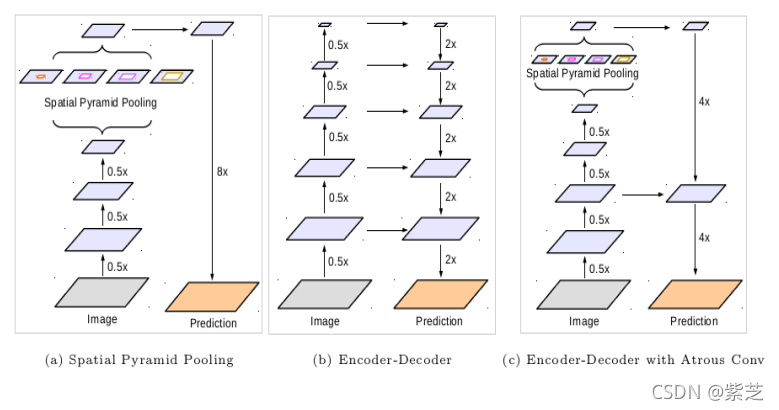

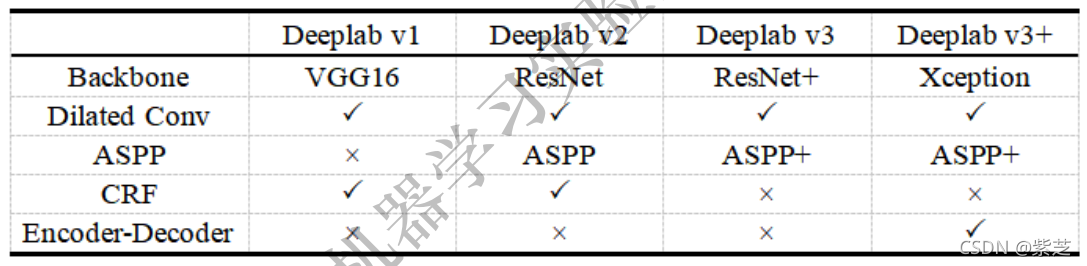

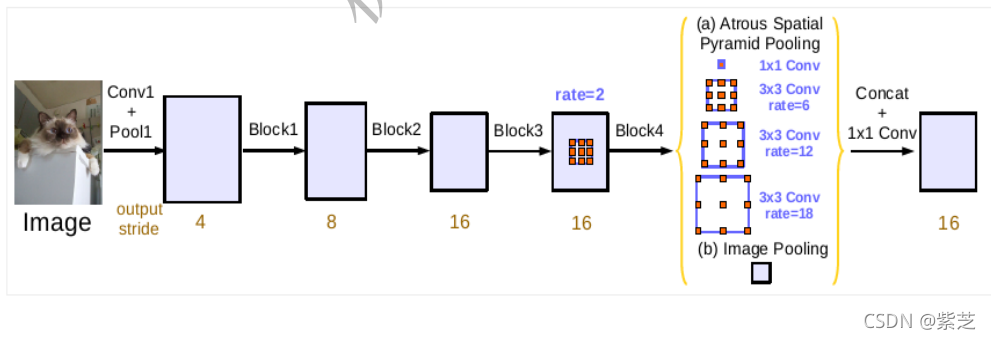

在语义分割的发展历程中，增大感受野是一个非常重要的设计。早期FCN提出以全卷积的方式来处理像素级别的分割任务，包括后来奠定语义分割baseline地位的U-Net，网络结构中存在大量的池化层来进行下采样，大量使用池化层的结果就是损失掉了一些信息，在解码上采样重建分辨率的时候会有一定的影响。特别是对于多目标、小物体的语义分割问题，以U-Net为代表的分割模型一直存在着精度瓶颈的问题。而基于增大感受野的动机背景下，就提出了以空洞卷积为重大创新的deeplab系列分割网络。

对于语义分割而言，空洞卷积主要有三个作用：

• 扩大感受野。池化也可以扩大感受野，但是空间分辨率降低了，相比之下，空洞卷积可以在扩大感受野的同时不丢失分辨率，且保持像素的相对空间位置不变。空洞卷积可以同时控制感受野和分辨率。
• 获取多尺度上下文信息。当多个带有不同dilation rate的空洞卷积核叠加时，不同的感受野会带来多尺度信息。
• 可以降低计算量。不需要引入额外的参数，实际卷积时只有带红点的元素真正进行计算。

2.5 后处理技术

早期语义分割模型效果较为粗糙，在没有更好地特征提取模型的情况下，研究者们在神经网络模型的粗糙结果上进行后处理（Post-Processing），主要方法就是一些常用的概率图模型，比如说条件随机场（Conditional Random Field，CRF）和马尔可夫随机场（Markov Random Field，MDF）。CRF是一种经典的概率图模型，简单而言就是给定一组输入序列的条件下，求另一组输出序列的条件概率分布模型，CRF在自然语言处理领域有着广泛的应用。

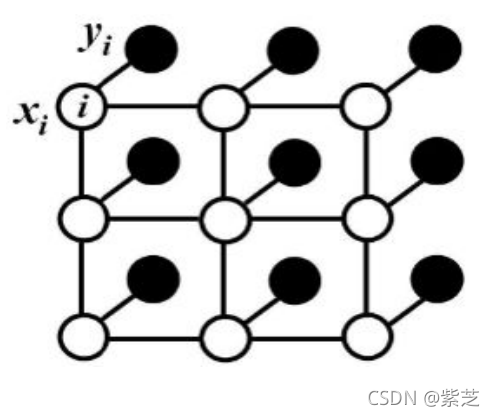

CRF在语义分割后处理中用法的基本思路如下：对于FCN或者其他分割网络的粗粒度分割结果而言，每个像素点i具有对应的类别标签$x_i$和观测值$y_i$，以每个像素为节点，以像素与像素之间的关系作为边即可构建一个CRF模型（DenseCRF）。
CRF论文：Efficient Inference in Fully Connected CRFs with Gaussian Edge Potentials

MRF在Deep Parsing Network(DPN)中有详细描述，MRF论文：Semantic Image Segmentation via Deep Parsing Network.

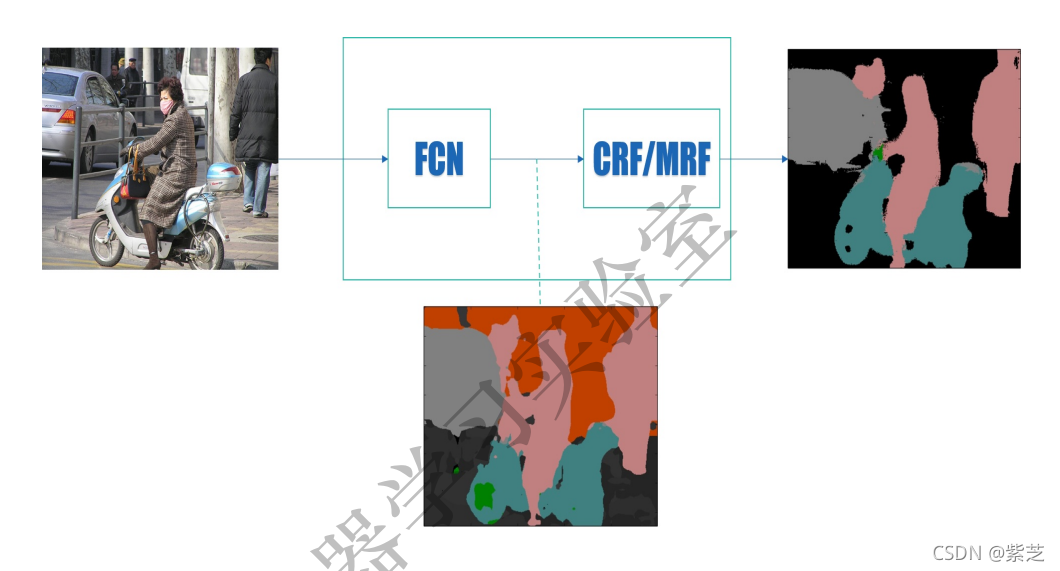

语义分割发展前期，在分割网络模型的结果后加上CRF或者MRF等后处理技术形成了早期的语义分割技术框架。从DeepLabv3开始，主流的语义分割网络已经不再热衷于后处理技术。主要原因有：

• CRF本身不容易训练。
• 语义分割任务的端到端趋势。

2.6 深监督

深监督（Deep supervision）就是在深度神经网络的某些中间隐藏层加了一些辅助的分类器，作为一个网络分支来对主干网络进行监督的技巧，用来解决深度神经网络训练梯度消失和收敛速度过慢等问题。

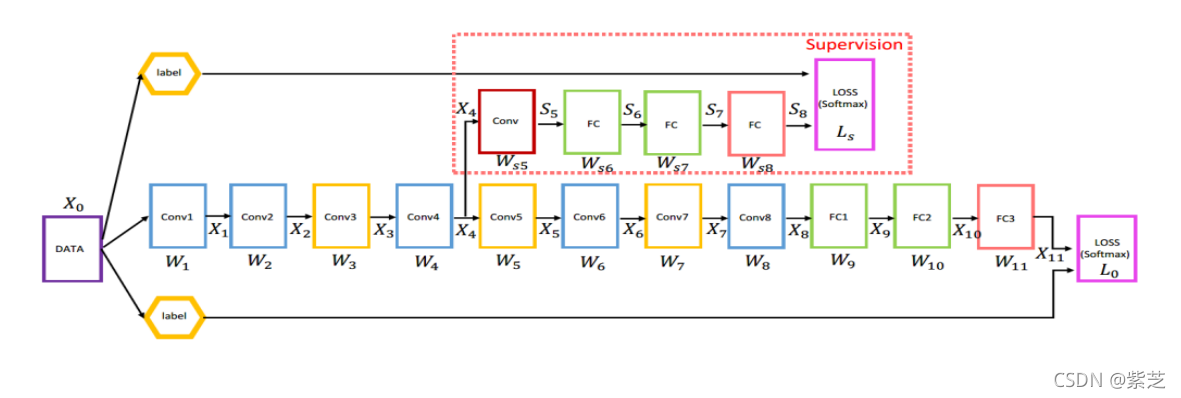

带有深监督的一个8层深度卷积网络结构如下图所示。

可以看到，图中在第四个卷积块之后添加了一个监督分类器作为分支。 Conv4 输出的特征图除了随着主网络进入 Conv5 之外，也作为输入进入了分支分类器。如图所示，该分支分类器包括一个卷积块、两个带有 Dropout 和 ReLu 的全连接块和一个纯全连接块。带有深监督的卷积模块例子如下。

2.7 通用技术

通用技术主要是深度学习中会用到的基本模块，比如说损失函数的选取，选择哪种精度衡量指标，优化器的选取，以及学习率的控制等。

2.7.1 损失函数

常用的分类损失函数都可用于语义分割。如交叉熵损失函数、二分类的交叉熵损失函数等，对于慕白哦较小的情况下可以使用Dice损失，对于目标类别不均衡的情况下可以使用加权的交叉熵损失。

2.7.2 精度描述

语义分割常见的评价指标包括像素准确率（Pixel Accuracy）、平均像素准确率（Mean Pixel Accuracy）、平均交并比（Mean IoU）、频权交并比（FWIoU）和Dice系数（Dice Confident）。

DIce系数是一种度量两个集合相似性的函数，定义为两倍的交集除以像素和，跟IoU有点类似。

$$dice=\frac{2|x\cap y|}{|x|+|y|}$$

import torch


def dice_coef(pred, target):
    """
    Dice=(2*|x&Y|/(|x|+|Y|))=2*sum(|A*B|)/(sum(A^2)+sum(B^2))
    :param pred:
    :param target:
    :return:
    """
    smooth = 1
    m1 = pred.view(-1).float()
    m2 = target.view(-1).float()
    intersection = (m1 * m2).sum().float()
    dice = (2. * intersection + smooth) / (torch.sum(m1 * m2) + torch.sum(m1 * m2) + smooth)
    return dice

3 数据Pipeline

这里主要说一下PyTorch的自定义数据读取pipeline模板和相关trciks以及如何优化数据读取的pipeline等。我们从PyTorch的数据对象类 Dataset 开始， Dataset 在PyTorch中的模块位于 utils.data 下。

3.1 PyTorch读取数据模板

PyTorch官方为我们提供了自定义数据读取的标准化代码代码模块，作为一个读取框架，我们这里称之为原始模板。其代码结构如下：

from torch.utils.data import Dataset


class CustomDataset(Dataset):
    def __init__(self):
        super(CustomDataset, self).__init__()

    def __getitem__(self, item):
        return item

    def __len__(self):
        return cout

3.2 transform与数据增强

PyTorch数据增强功能可以放在 transform 模块下，添加 transform 后的数据读取结构如下所示：

from torch.utils.data import Dataset
from torchvision import transforms as T

class CustomDataset(Dataset):
    def __init__(self):
        # compose the transforms methods
        self.transform=T.Compose([T.CenterCrop(100),
                                  T.RandomResizedCrop(256),
                                  T.RandomRotation(45),
                                  T.ToTensor()])
    def __getitem__(self,index):
        data = # Some data read from a file or image
        label = # Some data read from a file or image

        # execute the transform
        data = self.transform(data)
        label = self.transform(label)

        return (img, label)
    def __len__(self):
        # return examples size
        return count


PyTorch transform 模块所做的数据增强并不是我们所理解的广义上的数据增强。 transform 所做的增强，仅仅是在数据读取过程中随机地对某张图像做转化操作，实际数据量上并 没有增多，可以将其视为是一种在线增强的策略。如果想要实现实际训练数据成倍数的增加，可以使用离线增强策略。

与图像分类仅需要对输入图像做增强不同的是，对于语义分割的数据增强而言，需要同时对输入图像和 输入的mask同步进行数据增强工作。实际写代码时，要记得使用随机种子，在不失随机性的同时，保证输入图像和输出mask具备同样的转换。一个完整的语义分割在线数据增强代码实例如下：

import os
import random
import torch
from torch.utils.data import Dataset
from PIL import Image

class SegementationDataset(Dataset):
    # read the input images
    @staticmethod
    def _load_input_iamge(path):
        with open(path,'rb') as f:
            img=Image.open(f)
            return img.convert('RGB')
    # read the mask images
    @staticmethod
    def _load_target_image(path):
        with open(path,'rb') as f:
            img=Image.open(f)
            return img.convert('L')

    def __init__(self,input_root,target_root,transform_input=None,transform_target=None,seed_fn=None):
        self.input_root=input_root
        self.target_root=target_root
        self.transform_input=transform_input
        self.transform_target=transform_target
        self.seed_fn=seed_fn
        # soft the ids
        self.input_ids=sorted(img for img in os.listdir(self.input_root))
        self.target_ids=sorted(img for img in os.listdir(self.target_root))
        assert(len(self.input_ids)==len(self.target_ids))

    # set random number seed
    def _set_seed(self,seed):
        random.seed(seed)
        torch.manual_seed(seed)
        if self.seed_fn:
            self.seed_fn(seed)

    def __getitem__(self,idx):
        input_img=self._load_input_image(
            os.path.join(self.input_root,self.input_ids[idx]))
        target_img=self._load_target_image(
            os.path.join(self.target_root,self.target_ids[idx]))
        if self.transform_input:
            # ensure that the input and output have the same randomness
            seed=random.randint(0,2**32)
            self._set_seed(seed)
            input_img=self.transform_input(input_img)
            self._set_seed(seed)
            target_img=self.transform_target(target_img)
        return input_img,target_img,self.input_ids[idx]
    def __len__(self):
        return len(self.input_ids)

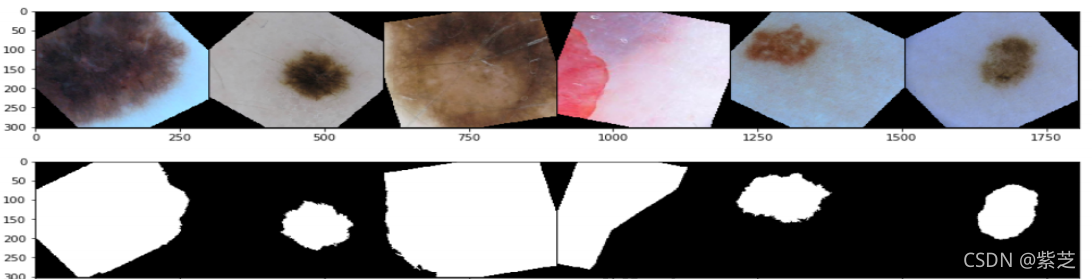

其中 transform_input 和 transform_target 均可由 transform 模块下的函数封装而成。一个皮肤病灶分割的在线数据增强实例效果如下图所示。

4 模型与算法

早期基于深度学习的图像分割以FCN为核心，旨在重点解决如何更好从卷积下采样中恢复丢掉的信息损失。后来逐渐形成了以U-Net为核心的这样一种编解码对称的U形结构。

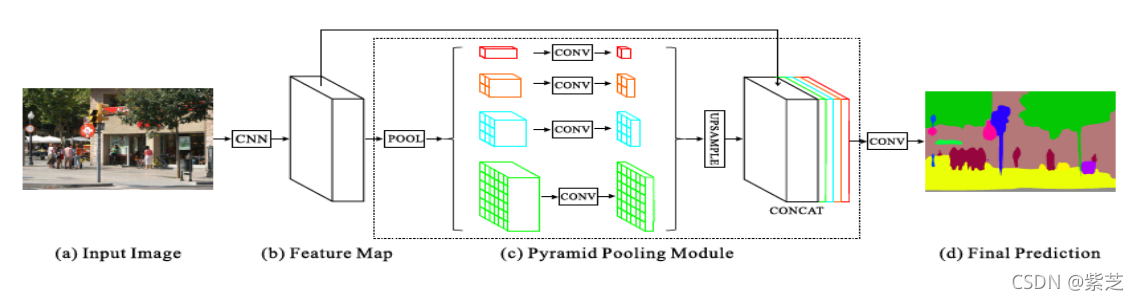

语义分割迄今为止最重要的两个设计，一个是以U-Net为代表的U形结构，目前基于U-Net结构的创新层出不穷，比如说应用3D图像的V-Net，嵌套U-Net结构的U-Net++等，除此之外，还有SegNet、RefineNet、HRNet和FastFCN。另一个则是以DeepLab系列为代表的Dilation设计，主要包括DeepLab系列和PSPNet。

随着模型的Baseline效果不断提升，语义分割任务的主要矛盾也逐渐从downsample损失恢复像素逐渐演变为如何有效地利用context上下文信息。

4.1 FCN

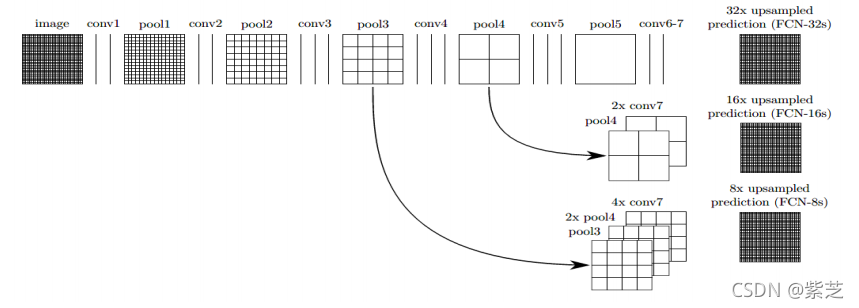

FCN（Fully Convilutional Networks）是语义分割领域的开山之作。FCN的提出是在2016年，相较于此 前提出的AlexNet和VGG等卷积全连接的网络结构，FCN提出用卷积层代替全连接层来处理语义分割问题，这也是FCN的由来，即全卷积网络。

FCN关键点有三个：

• 全卷积进行特征提取和下采样
• 双线性插值进行上采样
• 跳跃连接进行特征融合

利用PyTorch实现一个FCN-8网络：

import torch
import torch.nn as nn
import torch.nn.init as init
import torch.nn.functional as F
from torch.utils import model_zoo
from torchvision import models

class FCN8(nn.Module):
    def __init__(self,num_classes):
        super().__init__()
        feats=list(models.vgg16(pretrained=True).features.children())

        self.feats=nn.Sequential(*feats[0:9])
        self.feat3=nn.Sequential(*feats[10:16])
        self.feat4=nn.Sequential(*feats[17:23])
        self.feat5=nn.Sequential(*feats[24:30])

        for m in self.modules():
            if isinstance(m,nn.Conv2d):
                m.requires_grad=False

        self.fconn=nn.Sequential(
            nn.Conv2d(512,4096,7),
            nn.ReLU(inplace=True),
            nn.Dropout(),
            nn.Conv2d(4096,4096,1),
            nn.ReLU(inplace=True),
            nn.Dropout(),
        )
        self.score_feat3=nn.Conv2d(256,num_classes,1)
        self.score_feat4=nn.Conv2d(512,num_classes,1)
        self.score_fconn=nn.Conv2d(4096,num_classes,1)
    def forward(self,x):
        feats=self.feats(x)
        feat3=self.feat3(feats)
        feat4=self.feat4(feat3)
        feat5=self.feat5(feat4)
        fconn=self.fconn(feat5)

        score_feat3=self.score_feat3(feat3)
        score_feat4=self.score_feat4(feat4)
        score_fconn=self.score_fconn(fconn)

        score=F.upsample_bilinear(score_fconn,score_feat4.size()[2:])
        score+=score_feat4
        score=F.upsample_bilinear(score,score_feat3.size()[2:])
        score+=score_feat3
        return F.upsample_bilinear(score,x.size()[2:])

从代码中可以看到，我们使用了vgg16作为FCN-8的编码部分，这使得FCN-8具备较强的特征提取能力。

4.2 UNet

早期基于深度学习的图像分割以FCN为核心，旨在重点解决如何更好从卷积下采样中恢复丢掉的信息损失。后来逐渐形成了以UNet为核心的这样一种编解码对称的U形结构。

UNet结构能够在分割界具有一统之势，最根本的还是其效果好，尤其是在医学图像领域。所以，做医学 影像相关的深度学习应用时，一定都用过UNet，而且最原始的UNet一般都会有一个不错的baseline表 现。2015年发表UNet的MICCAI，是目前医学图像分析领域最顶级的国际会议。

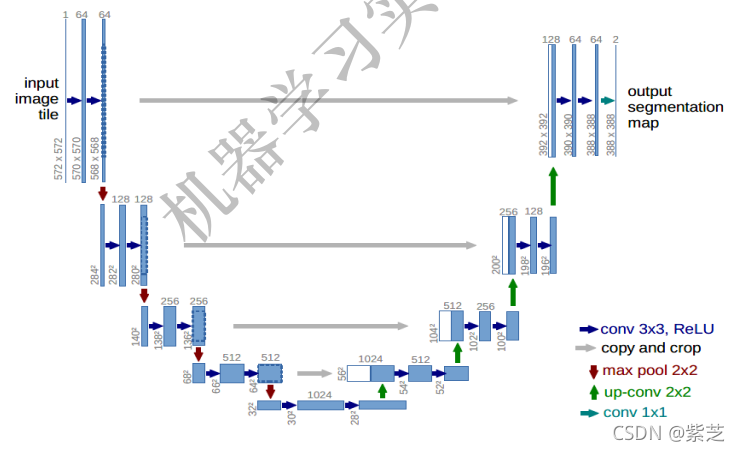

U-Net结构如下图所示：

我们来把UNet简化一下，如下图所示：

从图中可以看到，简化之后的UNet的关键点只有三条线:

• 下采样编码
• 上采样编码
• 跳跃连接

下采样进行信息浓缩和上采样进行像素恢复，这是其他分割网络都会有的部分。UNet进行了4次最大池化下采样，每一次采样后都使用卷积进行信息提取得到特征图，然后再经过4次上采样恢复输入像素尺寸。

但UNet最关键的、也是最有特色的部分在于图中红色虚线的Skip Connection。每次下采样都会有一个跳跃连接与对应的上采样进行级联，这种不同尺度的特征融合对上采样恢复像素大有帮助，具体来说就是高层（浅层）下采样倍数小，特征图具备更加细致的图特征，底层（深层）下采样倍数大，信息经过大量浓缩，空间损失大，但有助于目标区域（分类）判断，当high level和low level的特征进行融合时，分割效果往往非常好，从某种程度上讲，这种跳跃连接也可以视为一种Deep Supervision。

U-Net的简单实现如下：

import torch
import torch.nn as nn
import torch.nn.functional as F

# 编码块
class UNetEnc(nn.Module):
    def __init__(self,in_channels,out_channels,dropout=False):
        super().__init__()
        layers=[
                nn.Conv2d(in_channels,out_channels,3,dilation=2),
                nn.ReLU(inplace=True),
                nn.Conv2d(in_channels,out_channels,3,dilation=2),
                nn.ReLU(inplace=True),
        ]
        if dropout:
            layers+=[nn.Dropout(.5)]
        layers+=[nn.MaxPool2d(2,stride=2,ceil_mode=True)]
        self.down=nn.Sequential(*layers)
    def forward(self,x):
        return self.down(x)

# 解码块
class UNetDec(nn.Module):
    def __init__(self,in_channels,features,out_channels):
        super().__init__()
        self.up=nn.Sequential(
            nn.Conv2d(in_channels,features,3),
            nn.ReLU(inplace=True),
            nn.Conv2d(features,features,3),
            nn.ReLU(inplace=True),
            nn.ConvTranspose2d(features,out_channels,2,stride=2),
            nn.ReLU(inplace=True),
        )
    def forward(self,x):
        return self.up(x)

# U-Net
class UNet(nn.Module):
    def __init__(self,num_classes):
        super().__init__()
        self.enc1=UNetEnc(3,64)
        self.enc2=UNetEnc(64,128)
        self.enc3=UNetEnc(128,256)
        self.enc4=UNetEnc(256,512,dropout=True)
        self.center=nn.Sequential(
            nn.Conv2d(512,1024,3),
            nn.ReLU(inplace=True),
            nn.Conv2d(1024,1024,3),
            nn.ReLU(inplace=True),
            nn.Dropout(),
            nn.ConvTranspose2d(1024,512,2,stride=2),
            nn.ReLU(inplace=True),
        )
        self.dec4=UNetDec(1024,512,256)
        self.dec3=UNetDec(512,256,128)
        self.dec2=UNetDec(256,128,64)
        self.dec1=nn.Sequential(
            nn.Conv2d(128,64,3),
            nn.ReLU(inplace=True),
            nn.Conv2d(64,64,3),
            nn.ReLU(inplace=True),
        )
        self.final=nn.Conv2d(64,num_classes,1)

    # 前向传播过程
    def forward(self,x):
        enc1=self.enc1(x)
        enc2=self.enc2(enc1)
        enc3=self.enc3(enc2)
        enc4=self.enc4(enc3)
        center=self.center(enc4)
        # 包含了同层分辨率级联的解码块
        dec4=self.dec4(torch.cat([
            center,F.upsample_bilinear(enc4,center.size()[2:])], 1))
        dec3=self.dec3(torch.cat([
            dec4,F.upsample_bilinear(enc3,dec4.size()[2:])], 1))
        dec2=self.dec2(torch.cat([
            dec3,F.upsample_bilinear(enc2,dec3.size()[2:])], 1))
        dec1=self.dec1(torch.cat([
            dec2,F.upsample_bilinear(enc1,dec2.size()[2:])], 1))
        return F.upsample_bilinear(self.final(dec1),x.size()[2:])

4.3 SegNet

SegNet网络是典型的编码-解码结构。SegNet编码器网络由VGG16的前13个卷积层构成，所以通常使用VGG16的预训练权重来进行初始化，每个编码器层都有一个对应的解码器层，因此解码器层也有13层。解码器最后的输出进入到softmax分类器中，输出每个像素的类别概率。

SegNet如下图所示：

import torch
import torch.nn as nn
import torch.nn.init as init
import torch.nn.functional as F
from torchvision import models

# define Decoder
class SegNetDec(nn.Module):
    def __init__(self,in_channels,out_channels,num_layers):
        super().__init__()
        layers=[
                nn.Conv2d(in_channels,in_channels//2,3,padding=1),
                nn.BatchNorm2d(in_channels//2),
                nn.ReLU(inplace=True),
        ]
        layers+=[
                 nn.Conv2d(in_channels//2,out_channels//2,3,padding=1),
                 nn.BatchNorm2d(out_channels//2),
                 nn.ReLU(inplace=True),
        ] * num_layers
        layers+=[
                 nn.Conv2d(in_channels//2,out_channels,3,padding=1),
                 nn.BatchNorm2d(out_channels),
                 nn.ReLU(inplace=True),
        ]
        self.decode=nn.Sequential(*layers)
    def forward(self,x):
        return self.decode(x)

# SegNet
class SegNet(nn.Module):
    def __init__(self,classes):
        super().__init__()
        vgg16=models.vgg16(pretrained=True)
        features=vgg16.features
        self.enc1=features[0:4]
        self.enc2=features[5:9]
        self.enc3=features[10,16]
        self.enc4=features[17,23]
        self.enc5=features[24,-1]

        for m in self.modules():
            if isinstance(m,nn.Conv2d):
                m.requires_grad=False

        self.dec5=SegNetDec(512,512,1)
        self.dec4=SegNetDec(512,256,1)
        self.dec3=SegNetDec(256,128,1)
        self.dec2=SegNetDec(128,64,0)

        self.final=nn.Sequential(*[
            nn.Conv2d(64,classes,3,padding=1),
            nn.BatchNorm2d(classes),
            nn.ReLU(inplace=True)
        ])
    def forward(self,x):
        x1=self.enc1(x)
        e1,m1=F.max_pool2d(x1,kernel_size=2,stride=2,return_indices=True)

        x2=self.enc2(e1)
        e2,m2=F.max_pool2d(x2,kernel_size=2,stride=2,return_indices=True)

        x3=self.enc3(e2)
        e3,m3=F.max_pool2d(x3,kernel_size=2,stride=2,return_indices=True)

        x4=self.enc4(e3)
        e4,m4=F.max_pool2d(x4,kernel_size=2,stride=2,return_indices=True)

        x5=self.enc5(e4)
        e5,m5=F.max_pool2d(x5,kernel_size=2,stride=2,return_indices=True)

        def upsample(d):
            d5=self.dec5(F.max_unpool2d(d,m5,kernel_size=2,stride=2,output_size=x5.size()))
            d4=self.dec4(F.max_unpool2d(d5,m4,kernel_size=2,stride=2,output_size=x4.size()))
            d3=self.dec3(F.max_unpool2d(d4,m3,kernel_size=2,stride=2,output_size=x3.size()))
            d2=self.dec2(F.max_unpool2d(d3,m2,kernel_size=2,stride=2,output_size=x2.size()))
            d1=F.max_unpool2d(d2,m1,kernel_size=2,stride=2,output_size=x1.size())
        d=upsample(e5)
        return self.final(d)


4.4 Deeplab系列

Deeplab系列可以算是深度学习语义分割的另一个主要架构，其代表方法就是基于Dilation的多尺度设计。Deeplab系列主要包括：

• Deeplab v1
• Deeplab v2
• Deeplab v3
• Deeplab v3+

Deeplab v1主要是率先使用了空洞卷积，是Deeplab系列最原始的版本。Deeplab v2在Deeplab v1的基础上最大的改进在于提出了ASPP（Atrous Spatial Pyramid Pooling），即带有空洞卷积的金字塔池化，该设计的主要目的就是提取图像的多尺度特征。另外Deeplab v2也将Deeplab v1的Backbone网络更换为ResNet。Deeplab v1和v2还有一个比较大的特点就是使用了CRF作为后处理技术。

多尺度问题就是图像中的目标对象存在不同大小时，分割效果不佳的现象。比如同样的物体，在近处拍摄时物体显得大，远处拍摄时显得小。解决多尺度问题的目标就是不论目标对象是大还是小，网络都能将其分割地很好，Deeplab v2使用ASPP处理多尺度问题，ASPP设计结构如下图所示。

从Deeplab v3开始，Deeplab系列舍弃了CRF后处理模块，提出了更加通用的、适用任何网络的分割框架，对ResNet最后的Block做了复制和级联（Cascade），对ASPP模块做了升级，在其中添加了BN层，改进后的ASPP如下图所示。

Deeplabv3+在Deeplabv3的基础上做了扩展和改进，其主要改进就是在编解码结构上使用了ASPP。Deeplabv3+可以视作是融合了语义分割两大流派的一项工作，即编解码+ASPP结构。另外Deeplabv3+的Backbone换成了Xception，其深度可分离卷积的设计使得分割网络更加高效，Deeplabv3结构如下图所示。

关于Deeplab系列各个版本的技术点构成总结如下表所示。

4.5 PSPNet

PSPNet是针对多尺度问题提出的另一种代表性分割网络。PSPNet认为此前的分割网络没有引入足够的上下文信息及不同感受野下的全局信息，而存在分割出现错误的情况，因此引入Global-Scence-Level的信息解决该问题，其Backbone网络也是ResNet。

PSPNet就是将Deeplab的ASPP模块之前的特征图Pooling了四种尺度，然后将原始特征图和四种Pooling之后的特征图合并到一起，再经过一系列卷积之后进行预测的过程，PSPNet结构如下图所示。

# Pyramid Pooling Module
import torch.nn as nn


class PPMDeepsup(nn.Module):
    def __init__(self, num_class=150, fc_dim=4096, use_softmax=False, pool_scales=(1, 2, 3, 6)):
        super(PPMDeepsup, self).__init__()
        self.use_softmax = use_softmax
        # PPM
        self.ppm = []
        for scale in pool_scales:
            self.ppm.append(nn.Sequential(
                nn.AdaptiveAvgPool2d(scale),
                nn.Conv2d(fc_dim, 512, kernel_size=1, bias=False),
                nn.BatchNorm2d(512),
                nn.ReLU(inplace=True),
            ))
            self.ppm = nn.ModuleList(self.ppm)
            # Deep Supervision
            self.cbr_deepsup = conv3x3_bn_relu(fc_dim // 2, fc_dim // 4, 1)
            self.conv_last = nn.Sequential(
                nn.Conv2d(fc_dim + len(pool_scales) * 512, 512, kernel_size=3, padding=1, bias=False),
                nn.BatchNorm2d(512),
                nn.ReLU(inplace=True),
                nn.Dropout2d(0.1),
                nn.Conv2d(512, num_class, kernel_size=1)
            )
            self.conv_last_deepsup = nn.Conv2d(fc_dim // 4, num_class, 1, 1, 0)
            self.dropout_deepsup = nn.Dropout2d(0.1)

4.6 UNet++

自从2015年UNet网络提出后，这么多年大家没少在这个U形结构上折腾。大部分做语义分割的朋友都没 少在UNet结构上做各种魔改，如果把UNet++算作是UNet的一种魔改的话，那它一定是最成功的魔改 机器学习实验室者。

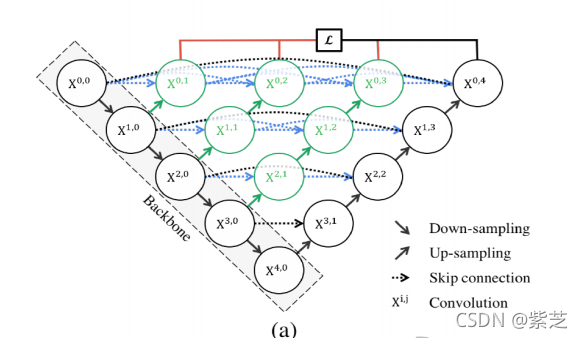

UNet++是一种嵌套的U-Net结构，即内置了不同深度的UNet网络，并且利用全尺度的跳跃连接（skip connections）和深监督（deep supervisions）。另外UNet++还设计了一种剪枝方案，加快了UNet++的推理速度。UNet++的结构示意图如下所示。
单纯从结构设计的角度来看，UNet++效果好要归功于其嵌套结构和重新设计的跳跃连接，旨在解决
UNet的两个关键挑战:

1）优化整体结构的未知深度
2）跳跃连接的不必要的限制性设计

UNet++的一个简单的实现代码如下所示。https://github.com/4uiiurz1/pytorch-nested-unet/

以上仅对几个主要的语义分割网络模型进行介绍，从当年的FCN到如今的各种模型层出不穷，想要对所 有的SOTA模型全部进行介绍已经不太可能。其他诸如ENet、DeconvNet、RefineNet、HRNet、PixelNet、BiSeNet、UpperNet等网络模型，均各有千秋。深度学习和计算机视觉发展日新月异，一个新的SOTA模型出来，肯定很快就会被更新的结构设计所代替，重点是我们要了解语义分割的发展脉络，对主流的前沿研究能够保持一定的关注。

5 语义分割训练Tips

PyTorch是一款极为便利的深度学习框架。在日常实验过程中，我们要多积累和总结，假以时日，人人 都能总结出一套自己的高效模型搭建和训练套路。这一节我们给出一些惯用的PyTorch代码搭建方式，
以及语义分割训练过程中的可视化方法，方便大家在训练过程中能够直观的看到训练效果。

5.1 PyTorch代码搭建方式

无论是分类、检测还是分割抑或是其他非视觉的深度学习任务，其代码套路相对来说较为固定，不会跳
出基本的代码框架。一个深度学习的实现代码框架无非就是以下五个主要构成部分：

• 数据：Data
• 模型：Model
• 判断：Criterion
• 优化：Optimizer
• 日志：Logger

所以一个基本的顺序实现范式如下：

# data
dataset = VOC()||COCO()||ADE20K()
data_loader = data.DataLoader(dataSet)

# model
model = ...
model_parallel = torch.nn.DataParallel(model)

# Criterion
loss = criterion(...)

# Optimizer
optimer = optim.SGD(...)

# Logger and Visulization
visdom = ...
tensorboard = ...
textlog = ...

# Model Parameters
data_size, batch_size, epoch_size, iterations = ..., ...

不论是哪种深度学习任务，一般都免不了以上五项基本模块。所以一个简单的、相对完整的PyTorch模
型项目代码应该是如下结构的：

上面的示例代码结构中，我们把训练和验证相关代码都放到 main.py 文件中，但在实际实验中，这块的 灵活性极大。一般来说，模型训练策略有三种，一种是边训练边验证最后再测试、另一种则是在训练中 验证，将验证过程糅合到训练过程中，还有一种最简单，就是训练完了再单独验证和测试。所以，我们 这里也可以单独定义对应的函数，训练 train() 、验证 val() 以及测试 test() 除此之外，还有一些辅助 机器学习实验室功能需要设计，包括打印训练信息 print() 、绘制损失函数 plot() 、保存最优模型 save() ，调整训练参数 update() 。

所以训练代码控制流程可以归纳为TVT+PPSU的模式。

5.2 可视化方法

PyTorch原生的可视化支持模块是Visdom，当然鉴于TensorFlow的应用广泛性，PyTorch同时也支持 TensorBoard的可视化方法。语义分割需要能够直观的看到训练效果，所以在训练过程中辅以一定的可
视化方法是十分必要的。

Visdom

visdom是一款用于创建、组织和共享实时大量训练数据可视化的灵活工具。深度学习模型训练通常放在 远程的服务器上，服务器上训练的一个问题就在于不能方便地对训练进行可视化，相较于TensorFlow的 可视化工具TensorBoard，visdom则是对应于PyTorch的可视化工具。直接通过 pip install visdom 即
可完成安装，之后在终端输入如下命令即可启动visdom服务。

python -m visdom.server

启动服务后输入本地或者远程地址，端口号8097，即可打开visdom主页。具体到深度学习训练时，我
们可以在torch训练代码下插入visdom的可视化模块.

visdom效果展示如下：

TensorBoard

很多TensorFlow用户更习惯于使用TensorBoard来进行训练的可视化展示。为了能让PyTorch用户也能 用 上 TensorBoard ， 有 开 发 者 提 供 了 PyTorch 版 本 的 TensorBoard ， 也 就 是 tensorboardX 。 熟 悉 TensorBoard的用户可以无缝对接到tensorboardX，安装方式为：

pip install tensorboardX

除了要安装PyTorch之外，还需要安装TensorFlow。跟TensorBoard一样，tensorboardX也支持scalar,
image, figure, histogram, audio, text, graph, onnx_graph, embedding, pr_curve，video等不同类型对象
的可视化展示方式。tensorboardX和TensorBoard的启动方式一样，直接在终端下运行：

tensorboard --logdir runs
