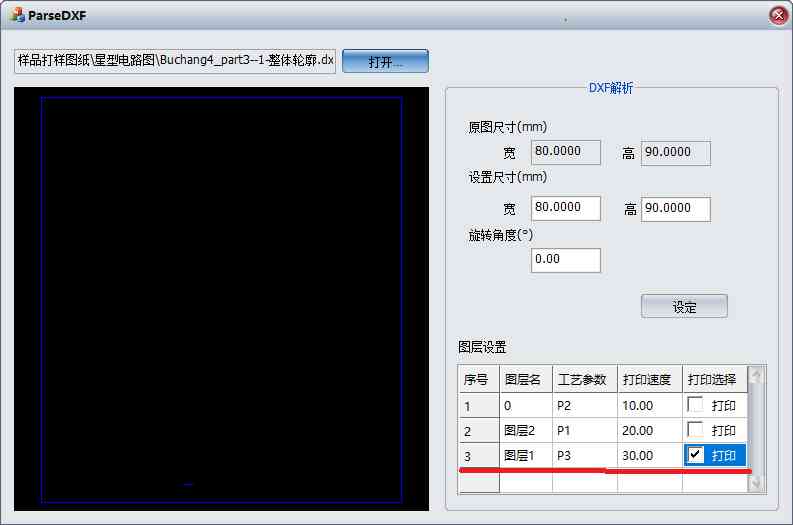

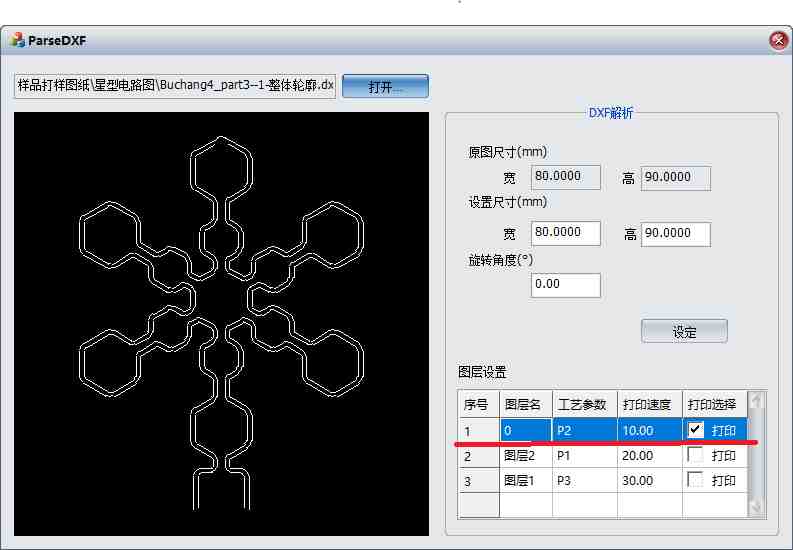

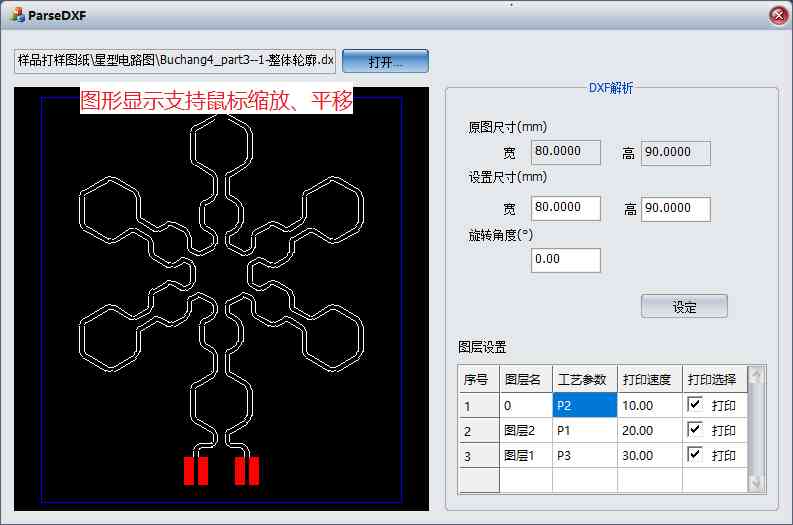

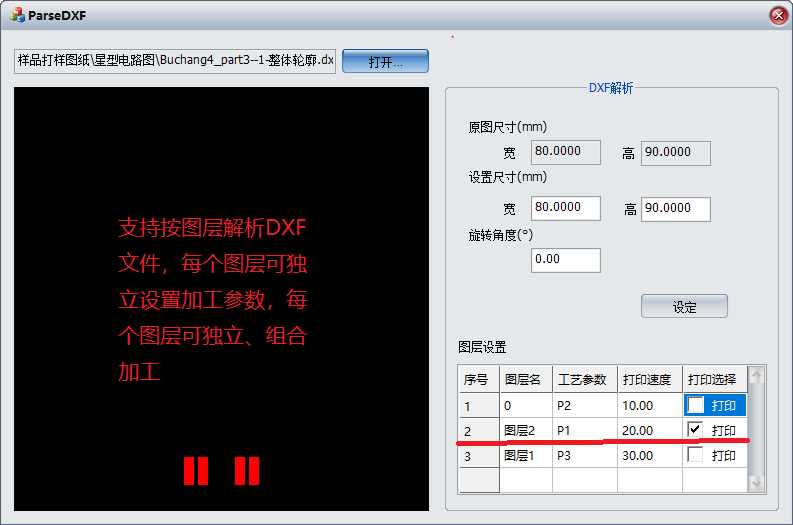

DXF解析成运动控制指令DEMO源代码，运动控制软件必备模块。 支持比例缩放 支持按图层解析，各图层可按加工速度、加工参数等分开控制，各图层可选择加工或不加工 支持点、直线、圆、圆弧、多段线解析。 暂不支持椭圆、样条曲线、文字、填充内容解析。 支持任何运动控制平台，接口已预留好，只需增加派生类补充对应平台的指令就行。

一、模块概述

本模块是一款专注于DXF文件解析并生成运动控制指令的核心组件，专为运动控制软件打造。它具备比例缩放、按图层解析等关键功能，各图层可灵活设置加工速度与加工参数，为后续运动控制设备的精准动作提供数据支撑。模块采用C++语言开发，遵循面向对象设计思想，代码结构清晰、功能模块化，便于维护与扩展，可广泛应用于数控加工、自动化设备控制等领域。

二、核心功能模块

（一）DXF错误处理模块（DXFError.cpp）

该模块主要负责DXF文件解析过程中的错误管理，确保在出现异常情况时能及时反馈并记录相关信息，便于开发者排查问题。

1. 错误计数与控制：通过静态变量DXFERRORCOUNT对错误进行计数，当错误数量达到50时，将停止打印后续错误信息，避免大量错误信息淹没关键日志。同时，DXFDEBUGERRORMESSAGEOPTION变量控制是否开启调试错误信息输出，方便在开发与生产环境中灵活切换。
2. 错误信息格式化：DXF_FormatMessage函数用于将格式化的错误信息追加到固定缓冲区sMessage中，确保错误信息的完整性与规范性。该函数会先检查缓冲区剩余空间，若空间不足则返回失败，避免缓冲区溢出。
3. 错误信息输出：DXFErrorMessage函数可根据实际需求自定义错误信息的处理方式，例如在调试模式下将错误信息输出到调试窗口，便于开发者实时查看。DXFError函数则整合了错误计数、信息格式化与输出功能，在发生错误时，会先判断是否需要打印信息，再根据错误数量决定是否输出详细的文件与行号信息，帮助快速定位错误位置。

（二）NURBS曲线计算模块（DXFEvaluteNurbs.cpp/.h）

NURBS（非均匀有理B样条）曲线计算是DXF解析中复杂图形处理的核心，该模块提供了一系列函数用于NURBS曲线及贝塞尔曲线的计算、求值与处理。

1. 贝塞尔曲线度数提升：DXFIncreaseBezierDegree函数可将输入贝塞尔曲线的度数提升，在不改变曲线形状的前提下，增加控制顶点数量，以满足更精细的图形处理需求。其计算过程遵循特定的数学公式，确保提升后的曲线与原曲线在任意参数点的取值一致，且支持控制顶点数组的原地修改，提高内存使用效率。
2. 贝塞尔曲线奇点移除：DXFRemoveBezierSingAt0函数针对有理贝塞尔曲线在起始点可能出现的0/0奇点问题进行处理。通过降低曲线阶数并重新计算控制顶点，消除奇点，随后再调用度数提升函数恢复曲线阶数，保证曲线的连续性与光滑性。
3. 贝塞尔曲线求值：DXFEvaluateBezier函数采用德卡斯特里奥（de Casteljau）算法对贝塞尔曲线进行求值，支持计算曲线在指定参数点的位置及多阶导数。该函数会根据曲线是否为有理曲线、定义域范围等因素，灵活调整计算过程，同时处理可能出现的可移除奇点，确保计算结果的准确性。
4. NURBS基函数及导数计算：DXFEvaluateNurbsBasis函数用于计算NURBS曲线的基函数值，DXFEvaluateNurbsBasisDerivatives函数则在此基础上计算基函数的多阶导数。这两个函数是NURBS曲线求值的基础，为后续曲线点的计算提供关键数据支持。
5. NURBS曲线段求值：DXFEvaluateNurbsSpan函数是NURBS曲线求值的核心入口，根据曲线段是否为贝塞尔曲线段，分别调用相应的求值函数。对于一般NURBS曲线段，还会区分有理与非有理情况，确保在各种场景下都能高效、准确地完成曲线求值。

（三）数学工具模块（DXFMath.cpp/.h）

该模块提供了DXF解析过程中所需的各类数学计算工具函数，为其他模块的功能实现提供数学支撑。

1. 单调数组搜索：DXFSearchMonotoneArray函数在单调递增数组中快速查找指定值所在的区间。通过先判断值是否在数组两端，再采用二分查找的方式，提高搜索效率，尤其适用于在NURBS曲线的节点向量中查找参数对应的区间。
2. 二项式系数计算：DXFBinomialCoefficient函数用于计算二项式系数，采用查表与递归相结合的方式。对于较小的二项式系数，直接从预定义的表格中获取，提高计算速度；对于超出表格范围的系数，则通过递归公式计算，确保功能的完整性。
3. 商法则求导：DXFEvaluateQuotientRule函数根据商法则计算有理函数的多阶导数。该函数在处理有理NURBS曲线求值时发挥关键作用，通过对分子和分母的导数进行组合计算，得到有理函数的导数结果。
4. 最值计算：提供了针对double、float、int三种数据类型的最大值和最小值计算函数DXFMax与DXFMin，满足不同数据类型的最值比较需求，保证代码的通用性。

（四）NURBS节点向量处理模块（DXFNurbsKnot.cpp/.h）

节点向量是NURBS曲线的重要组成部分，该模块提供了节点向量的各类属性计算、修改与操作函数。

1. 节点向量属性计算：DXFDomainTolerance函数计算定义域的容差，DXFKnotTolerance函数计算指定节点的容差，DXFSpanTolerance函数计算节点向量中指定区间的容差，这些函数为节点向量的后续处理提供容差判断依据。DXFKnotCount函数计算节点向量的长度，DXFKnotMultiplicity函数计算指定节点的重数，DXFKnotVectorSpanCount函数统计节点向量中非空区间的数量，帮助开发者全面了解节点向量的结构特征。
2. 节点向量区间获取：DXFGetKnotVectorSpanVector函数从节点向量中提取非空区间的端点，形成区间向量，为后续NURBS曲线段的划分与处理提供数据支持。
3. 节点向量区间索引查找：DXFNurbsSpanIndex函数根据指定参数值，查找其在节点向量中对应的区间索引，并支持传入搜索提示以提高查找效率，同时可根据参数在节点处的位置（从上方或下方）灵活调整查找结果。
4. 节点向量样式判断：DXFKnotVectorStyle函数判断节点向量的样式，如均匀节点、准均匀节点、分段贝塞尔节点等，为NURBS曲线的分类处理提供依据。
5. 节点向量修改与操作：DXFSetKnotVectorDomain函数用于修改节点向量的定义域，将节点向量映射到新的区间范围；DXFReverseKnotVector函数反转节点向量；DXFClampKnotVector函数将节点向量的两端设置为夹紧状态，确保曲线在端点处的连续性；DXFInsertKnot函数在节点向量中插入指定数量的节点，用于NURBS曲线的细化或修改。

（五）点与向量处理模块（DXFPoint.cpp/.h）

该模块定义了二维点、三维点、二维向量、三维向量及区间等数据结构，并实现了相应的操作方法，为图形数据的存储与计算提供基础。

1. 区间操作：CDxfInterval类封装了区间的各种操作，包括区间的创建、设置、比较、包含判断、反转等。支持将参数在区间内进行归一化处理，以及将归一化参数映射回原区间，为NURBS曲线的参数映射提供支持。
2. 点操作：CDxf2dPoint和CDxf3dPoint类分别表示二维点和三维点，实现了点的赋值、算术运算（加、减、乘、除）、比较等操作。支持点与向量之间的转换及运算，满足图形处理中点的各类计算需求。
3. 向量操作：CDxf2dVector和CDxf3dVector类分别表示二维向量和三维向量，提供了向量的赋值、算术运算、点积、叉积（三维向量）、单位向量获取、向量反转等功能。支持向量与点之间的运算，为图形的平移、旋转等变换提供基础。

（六）DXF数据定义模块（JetDXFDef.h）

该模块是整个DXF解析模块的基础数据定义中心，包含了DXF文件解析过程中所需的各类常量、枚举、结构体定义，为其他模块的数据交互提供统一的接口规范。

1. 常量定义：定义了DXF文件解析中常用的常量，如颜色值（COLORBYLAYER、COLORBYBLOCK等）、角度转换系数（DXFDEGREESTORADIANS、DXFRADIANSTODEGREES）、数学常量（DXFPI、DXFSQRT2等）、容差值（DXFEPSILON、DXFZERO_TOLERANCE）等，确保各模块使用统一的常量值，避免因常量不一致导致的计算误差。
2. 枚举定义：CDXF类中定义了多种枚举类型，如单位系统（unitsystem）、点样式（pointstyle）、节点向量样式（knotstyle）、曲线样式（curvestyle）等。这些枚举类型为数据的分类与标识提供了清晰的标准，增强代码的可读性与可维护性。
3. 结构体定义：定义了DXF文件中各类实体（如直线、圆弧、圆、文本、多段线等）的数据结构，以及图层、线型、文字样式、尺寸样式等表格数据的结构。这些结构体准确反映了DXF文件的内部数据组织形式，是DXF文件数据读取与存储的核心载体。

（七）DXF基础操作模块（JetDxfBase.cpp/.h、JetDxfBaseView.cpp/.h等）

该部分模块提供了DXF文件解析过程中的基础操作功能，包括数据的读写、绘图环境的管理等。

1. DXF数据读写基础：CJetDxfBase类是DXF数据读写的基类，定义了纯虚函数dxfReadData和dxfWriteData，要求子类实现具体的数据读写逻辑。同时，提供了dxfWriteParamString、dxfWriteParamInteger、dxfWriteParamDouble等函数，用于将不同类型的数据按照DXF文件格式写入文件，确保数据格式的正确性。
2. 绘图环境管理：CJetDxfBaseView类负责管理绘图环境，包括创建绘图对象（drwCreate）、销毁绘图对象（drwDestroy）、图层与块的管理（添加、删除、查找图层和块）、实体的管理（添加、删除、查找、修改实体）等功能。该类是DXF文件解析后图形数据组织与管理的核心，为后续图形的显示与运动控制指令的生成提供数据存储基础。

（八）DXF实体解析模块（JetDxfEntities.cpp/.h）

该模块专门负责DXF文件中各类实体数据的读取与解析，将DXF文件中的实体数据转换为程序内部可处理的数据结构。

1. 实体数据读取基础：CJetDxfEntities类继承自CJetDxfBase类，实现了dxfReadData和dxfReadDataDirect函数，作为实体数据读取的入口。SetEntityHeader函数用于初始化实体头信息，设置默认的颜色、线宽、线型比例等属性。
2. 各类实体解析：针对DXF文件中的不同实体类型，如直线（ReadLineData）、圆弧（ReadArcData）、圆（ReadCircleData）、椭圆（ReadEllipseData）、文本（ReadTextData）、多段线（ReadPolyLineData、ReadLWPolylineData）、样条曲线（ReadSplineData）等，分别实现了对应的解析函数。这些函数根据DXF文件中实体的组码定义，读取并解析实体的各项参数，存储到相应的数据结构中，为后续的图形处理与运动控制指令生成提供原始数据。

三、模块工作流程

1. DXF文件打开与初始化：通过CJetDxfRead类的dxfOpenFile函数打开DXF文件，初始化文件读取相关的缓冲区、文件指针、文件大小等信息，为后续文件读取做好准备。
2. 文件 sections 遍历：调用dxfFindNextSection函数依次查找DXF文件中的各个section（如HEADER、TABLES、BLOCKS、ENTITIES等），根据section类型进行相应的处理。
3. 表格数据读取与解析：在TABLES section中，通过CJetDxfTable类读取并解析图层、线型、文字样式、尺寸样式等表格数据，存储到绘图环境的表格结构中，为后续实体解析提供样式支持。
4. 块数据读取与解析：在BLOCKS section中，通过CJetDxfBlock类读取块的头信息，创建块对象并添加到绘图环境中，随后读取块内的实体数据并关联到对应的块。
5. 实体数据读取与解析：在ENTITIES section中，通过CJetDxfEntities类读取并解析各类实体数据，根据实体类型调用相应的解析函数，将解析后的数据存储到绘图环境的实体列表中。
6. 图形数据处理与求值：对于解析后的NURBS曲线、贝塞尔曲线等复杂图形数据，调用NURBS曲线计算模块和数学工具模块的相关函数，进行曲线求值、奇点移除、基函数计算等处理，得到曲线在指定参数点的位置及导数信息。

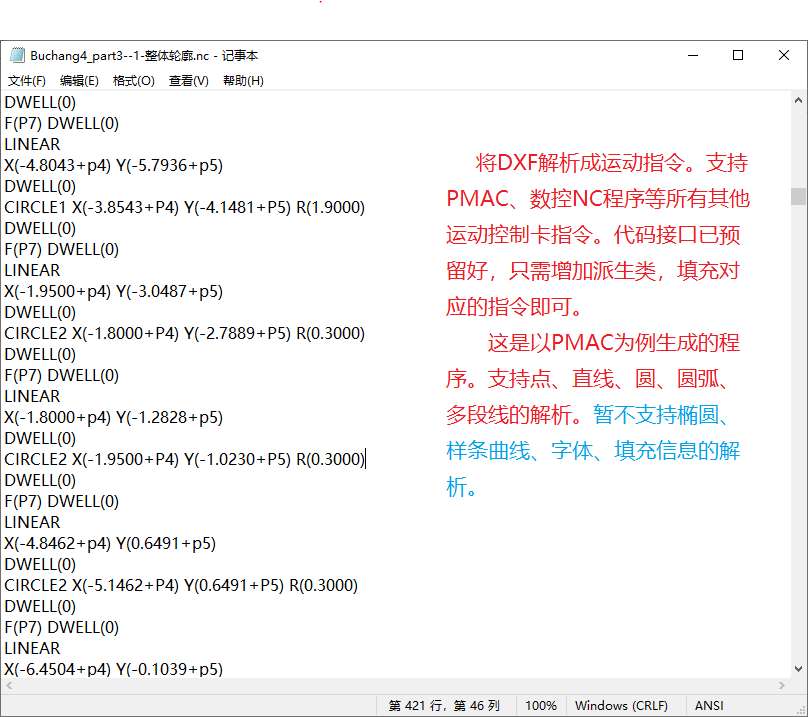

7. 运动控制指令生成：根据解析后的图形数据（如直线的起点和终点、圆弧的圆心和半径、NURBS曲线的点序列等），结合各图层的加工速度、加工程序等参数，生成相应的运动控制指令，用于驱动运动控制设备完成加工操作。
8. DXF文件关闭：所有数据处理完成后，通过dxfCloseFile函数关闭DXF文件，释放相关资源。

四、模块特点与优势

1. 功能完善：涵盖了DXF文件解析、复杂曲线计算、数学工具支持、图形数据管理等全方位功能，能够处理DXF文件中的各类实体，满足运动控制软件对DXF解析的多样化需求。
2. 准确性高：采用成熟的数学算法（如德卡斯特里奥算法、商法则等）进行曲线计算与导数求解，处理可能出现的奇点问题，确保图形数据计算结果的准确性。

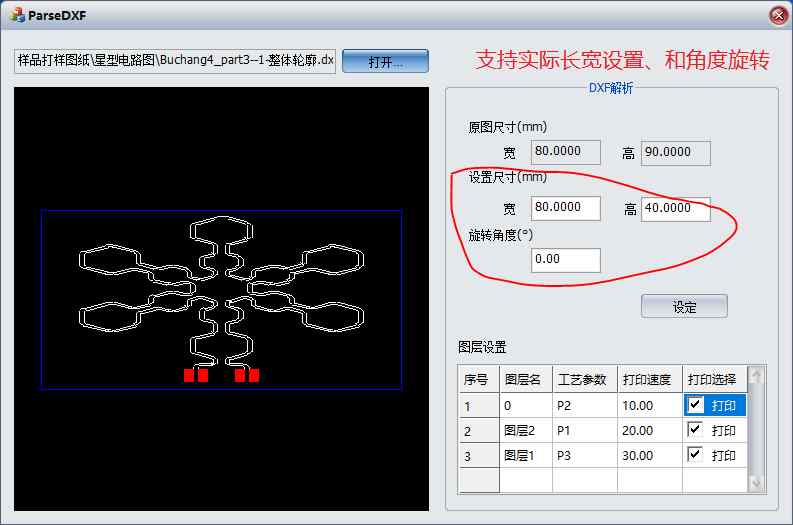

3. 灵活性强：支持按图层解析DXF文件，各图层可独立设置加工速度等参数；同时支持比例缩放功能，可根据实际需求调整图形尺寸，适应不同的运动控制场景。
4. 可扩展性好：模块采用模块化设计，各功能模块之间耦合度低，便于后续新增实体类型解析、优化算法或扩展新功能，同时也便于与其他运动控制相关模块进行集成。
5. 易用性高：提供了清晰的类接口和函数定义，开发者可按照明确的调用流程使用模块功能，降低开发难度，提高开发效率。

DXF解析成运动控制指令DEMO源代码，运动控制软件必备模块。 支持比例缩放 支持按图层解析，各图层可按加工速度、加工参数等分开控制，各图层可选择加工或不加工 支持点、直线、圆、圆弧、多段线解析。 暂不支持椭圆、样条曲线、文字、填充内容解析。 支持任何运动控制平台，接口已预留好，只需增加派生类补充对应平台的指令就行。
