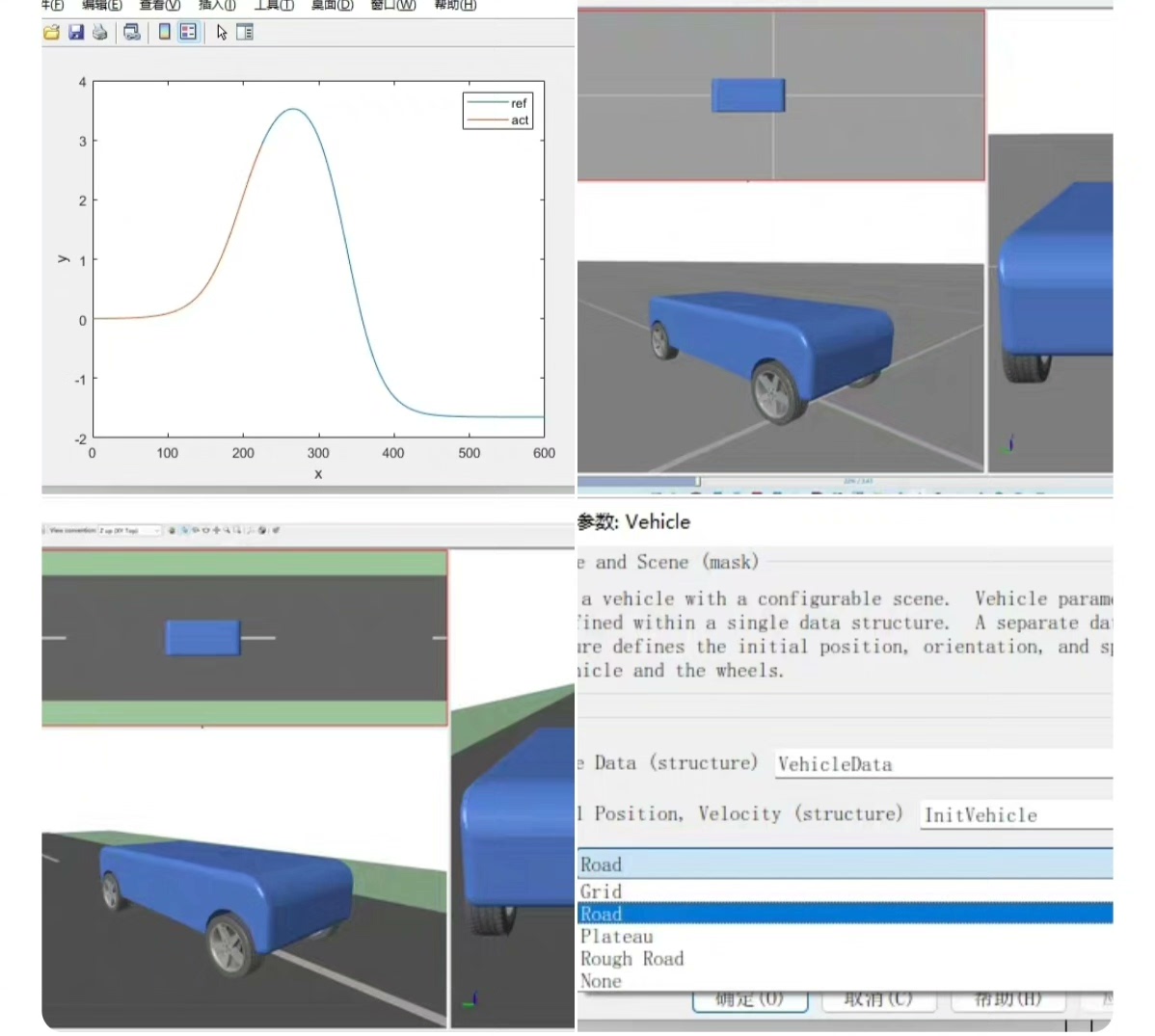

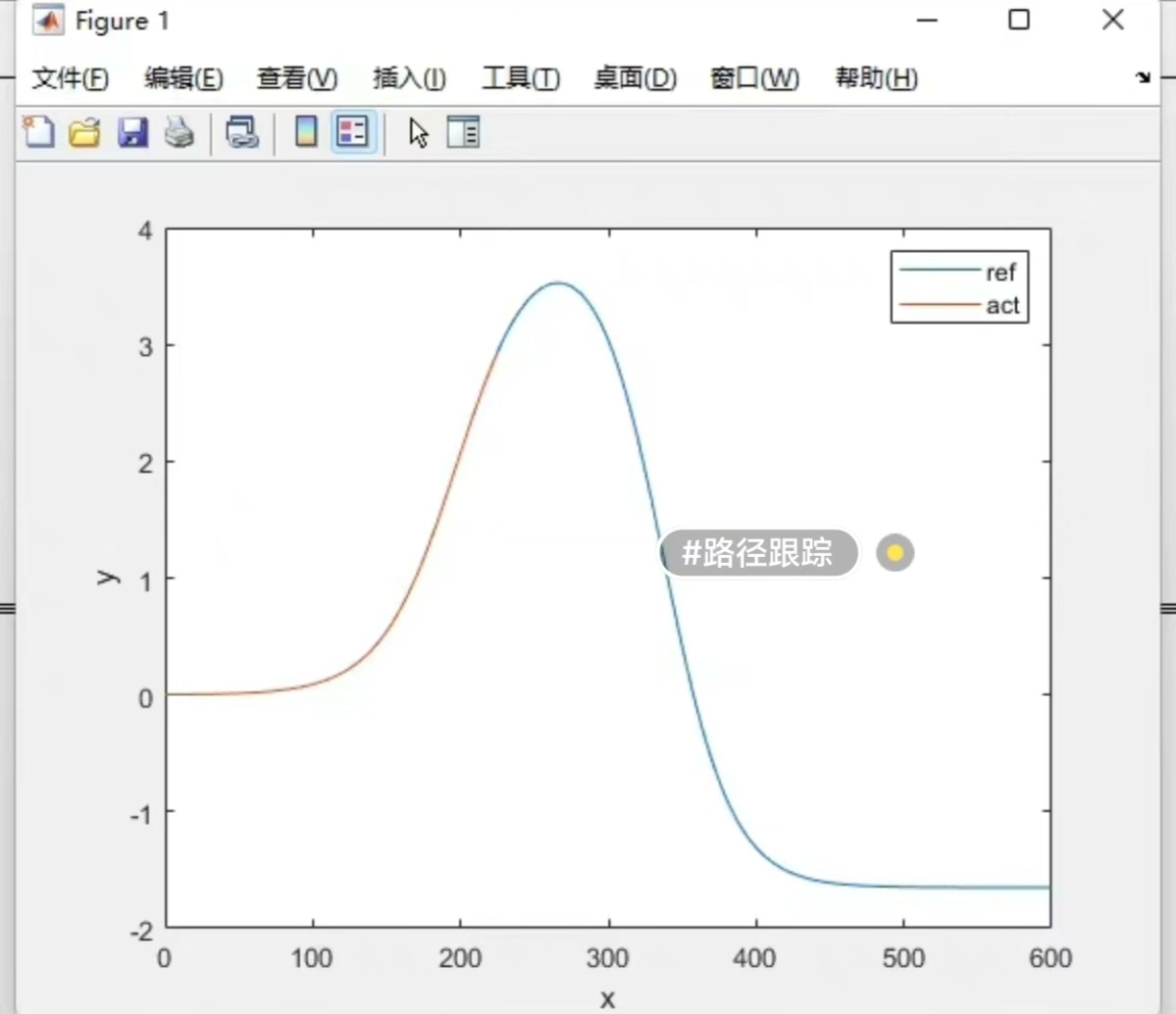

四轮转向汽车模型预测控制(MPC)路径跟踪 Simulink-simscape仿真，无需Carsim。 MPC基于车辆动力学模型设计，纵向PID控制 该模型支持平坦路面，颠簸路面切换，外形变化，魔术公式轮胎模型。 支持MATLAB 2022a及以上版本哦

打开Simulink工程文件的那一刻，方向盘回正力矩的数学模型正在向我抛媚眼。这个四轮转向MPC路径跟踪项目最有趣的地方在于——它把二十个微分方程打包成了肉眼可见的物理模型，还能在颠簸路面上玩漂移。

先看车辆动力学模型的核心结构。前轮转向角δf直接来自MPC控制器输出，后轮转向角δr则通过这个函数块计算：

function delta_r = rearSteerCalc(vx, delta_f)
    L = 2.8; % 轴距
    K = 0.6; % 后轮转向系数
    delta_r = K*(vx^2/(L + vx^2/9.81))*delta_f;
end

这种速度相关的后轮转向策略，让车辆在低速时前后轮反向转动缩小转弯半径，高速时同向转动提升稳定性。不过要注意vx单位是m/s，要是手滑用了kph单位，车子会在高速上跳起华尔兹。

魔术轮胎模型配置起来像在调鸡尾酒：

tyreParams.D = 1.2;  % 峰值因子
tyreParams.C = 1.65; % 形状因子
tyreParams.B = 10;   % 刚度因子

这三个参数直接决定轮胎力的"性格"。B值过大会让MPC预测时出现力场突变，建议配合咖啡因使用。轮胎滑移率计算模块里那个arctan函数替换，是避免代数环的经典操作，但别问我怎么知道的——说多了都是微分方程的血泪史。

四轮转向汽车模型预测控制(MPC)路径跟踪 Simulink-simscape仿真，无需Carsim。 MPC基于车辆动力学模型设计，纵向PID控制 该模型支持平坦路面，颠簸路面切换，外形变化，魔术公式轮胎模型。 支持MATLAB 2022a及以上版本哦

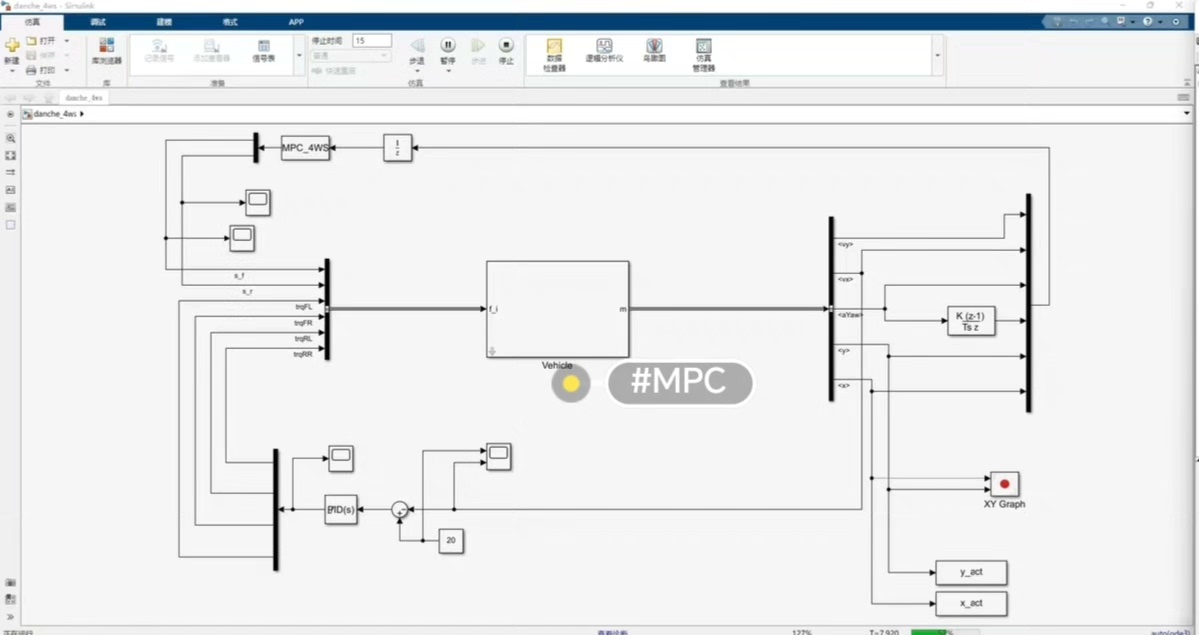

MPC控制器里最烧脑的部分是代价函数设计。这段QP优化配置代码藏着工程师的恶趣味：

mpc.Weights.OutputVariables = [1 0.5 0.7]; % 横向误差/航向角/车速
mpc.Weights.ManipulatedVariablesRate = [0.1 0.3]; % 前轮转角变化率/加速度

横向误差权重设为1时，车子像考了科目三的学员——宁可颠出隔夜饭也要死贴参考线。把加速度变化率权重调高0.3后，总算从碰碰车模式切回正常驾驶。

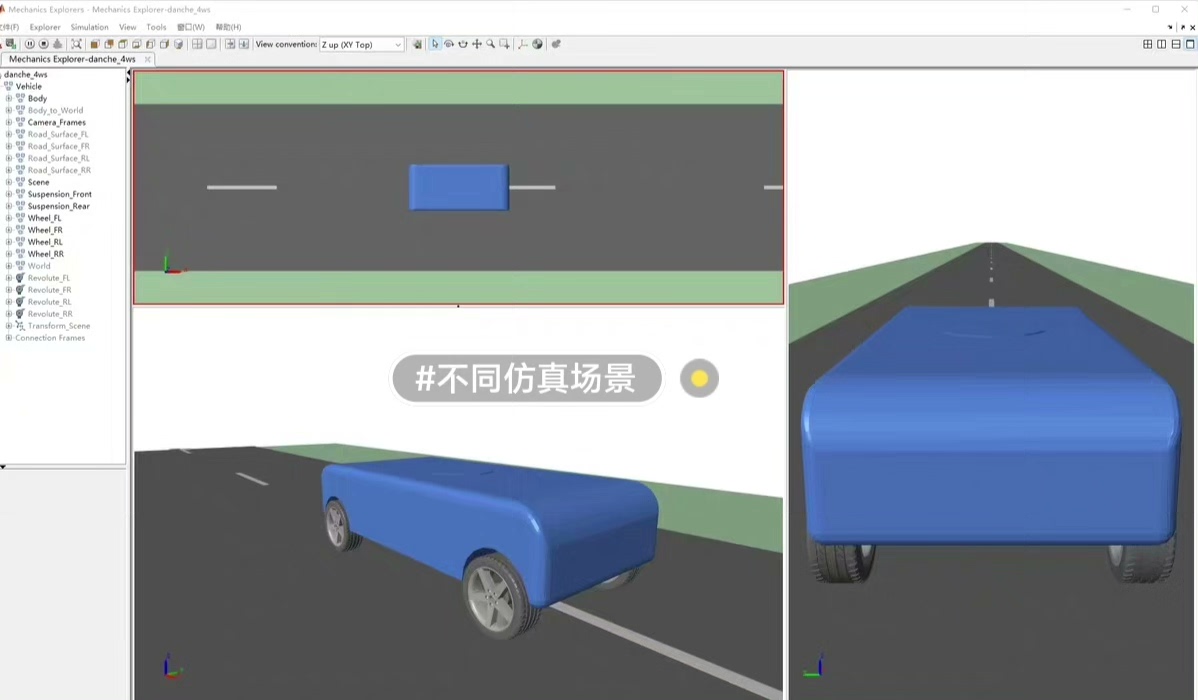

路面切换模块暗藏机关：

if roadType == 2
    mu = 0.3*sin(0.5*time)+0.5; % 颠簸路面动态摩擦系数
    set_param('VehicleModel/Tire','mu0',num2str(mu));
end

这个正弦波动让轮胎力计算变成了开盲盒游戏。建议仿真时盯紧动画窗口，不然可能错过车辆跳起空中转体三周半的精彩瞬间。

最后展示下PID速度控制的暴力美学：

Kp = 1.2; Ki = 0.05; Kd = 0.2;
if abs(error) > 2
    Kp = Kp * 2; % 误差大时变身狂暴模式
end

这种增益调度策略让纵向控制既能在巡航时温柔如猫，又能在急弯前猛如猎豹。不过别在Ki参数上玩这招，积分项发疯的样子你不想看到。

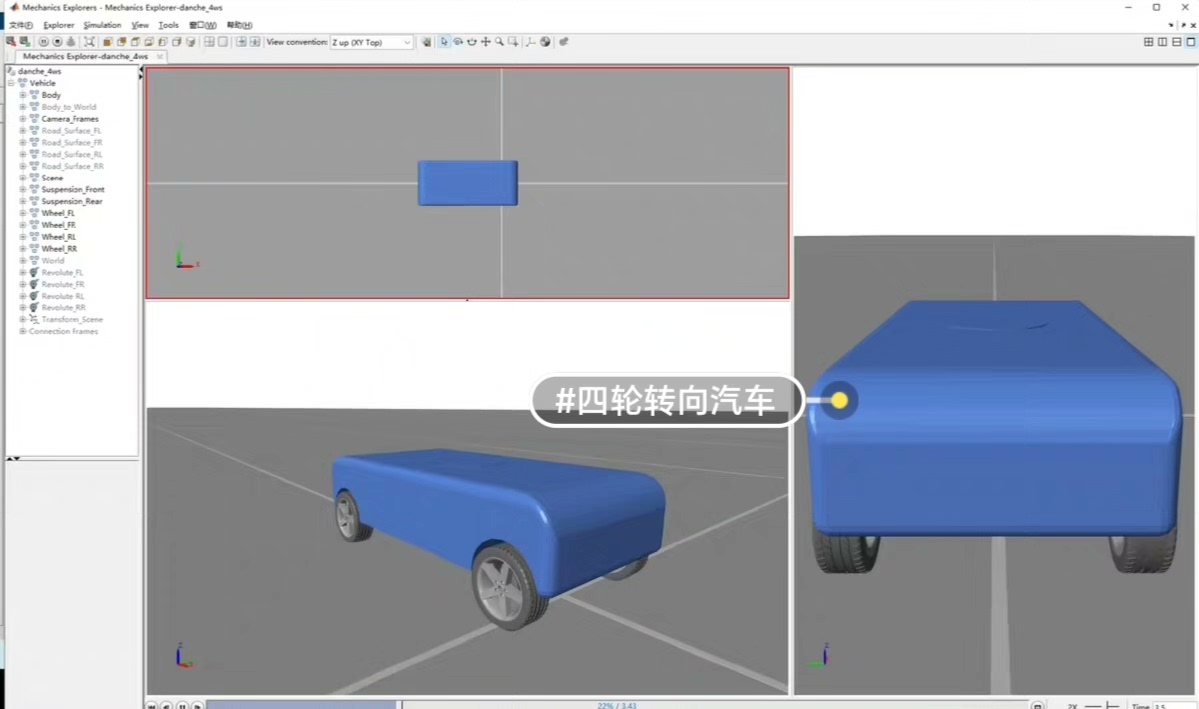

当所有模块开始合唱时，记得在动画查看器里打开"车辆变形"选项。看着模型车在变道时自动收缩轴距，你会明白工程师的浪漫就是让钢铁也能跳芭蕾——虽然偶尔会踩到香蕉皮。
