C# 运动控制系统。 雷赛运动控制卡控制系统。 像高川控制卡、高川控制器、或者固高运动控制卡以及正运动控制器、正运动控制卡可以用这个框架，自己替换一下库文件等代码就可以。 源码全开放，不设限，标有注释，函数等变量多数以中文命名，方便大家了解，功能多，特别适合新手入门，物超所值。

本文旨在全面阐述基于雷赛DMC3400及DMC3C00系列运动控制卡构建的上位机控制系统的整体架构与核心功能。该系统采用C#语言开发，面向工业自动化场景，具备高可靠性、模块化设计和强大的扩展能力，适用于多轴协同、精密定位、流水线协同等复杂控制任务。

1. 系统架构与核心组件

系统采用分层架构设计，主要包括设备通信层、运动控制逻辑层、人机交互层和数据管理层。

• 设备通信层：通过封装雷赛官方提供的LTDMC.dll动态链接库，实现了对控制卡的底层操作。该层负责控制器的连接、复位、参数读写、轴状态监控以及I/O信号的读取与输出。系统同时集成了对Modbus TCP协议的支持，可通过StandardModbusApi.dll与外部PLC（如汇川AM600系列）进行高效数据交互，实现设备间的协同控制。
• 运动控制逻辑层：这是系统的核心，负责将复杂的工艺流程分解为一系列有序的、可执行的运动与逻辑步骤。通过状态机（State Machine）模式管理各个工位（如进料位、取料位、出料位）的循环逻辑，确保流程的稳定性和可预测性。该层还集成了对坐标系插补、单轴定位、回零、PVT（位置-速度-时间）运动等多种运动模式的支持。
• 人机交互层（HMI）：基于Windows Forms构建，提供直观的操作界面。界面包含实时状态监控（如轴状态、I/O点状态）、参数配置、日志显示、报警管理、产能统计等功能模块。通过精心设计的UI元素（如RichTextBox、Panel、Label等），操作人员可以清晰地掌握设备运行状况并进行干预。
• 数据管理层：系统采用INI文件和XML文件相结合的方式进行数据持久化。INI文件用于存储系统配置（如IP地址、用户密码、路径设置）、工艺参数和产能统计数据；XML文件则用于存储更复杂的结构化数据。所有关键操作（如运行、报警、操作）均被记录到独立的日志文件中，便于后续的故障排查与生产分析。

2. 核心功能详解

2.1 多工位协同控制

系统实现了对复杂流水线的精细化管理。通过定义多个独立的循环任务（如上层1号循环、下层前段进料循环、上层出料位循环等），每个任务都遵循“检测-等待-执行-复位”的标准逻辑。任务之间通过全局共享的布尔标志位（如Common.一号位允许拍照位放行、Common.通知出料位二号位已放行）进行信号交互，确保物料在不同工位间安全、有序地流转，并能有效处理中途取走物料等异常情况。

2.2 全面的设备状态监控

系统提供全方位的设备状态监控能力：

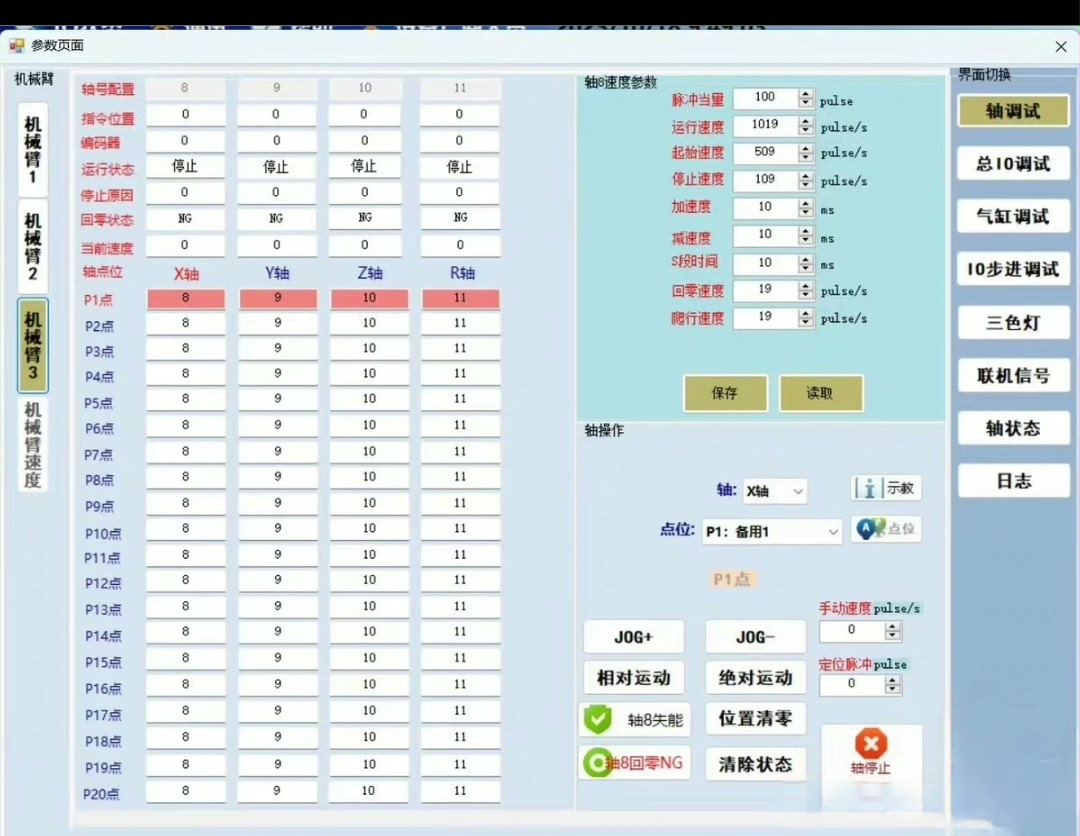

• 轴状态监控：实时读取并解析每个轴的状态字，将关键信号（如ALM报警、EL±限位、EMG急停、HOME回零完成、INP到位等）以直观的视觉效果（如颜色变化）在界面上呈现。

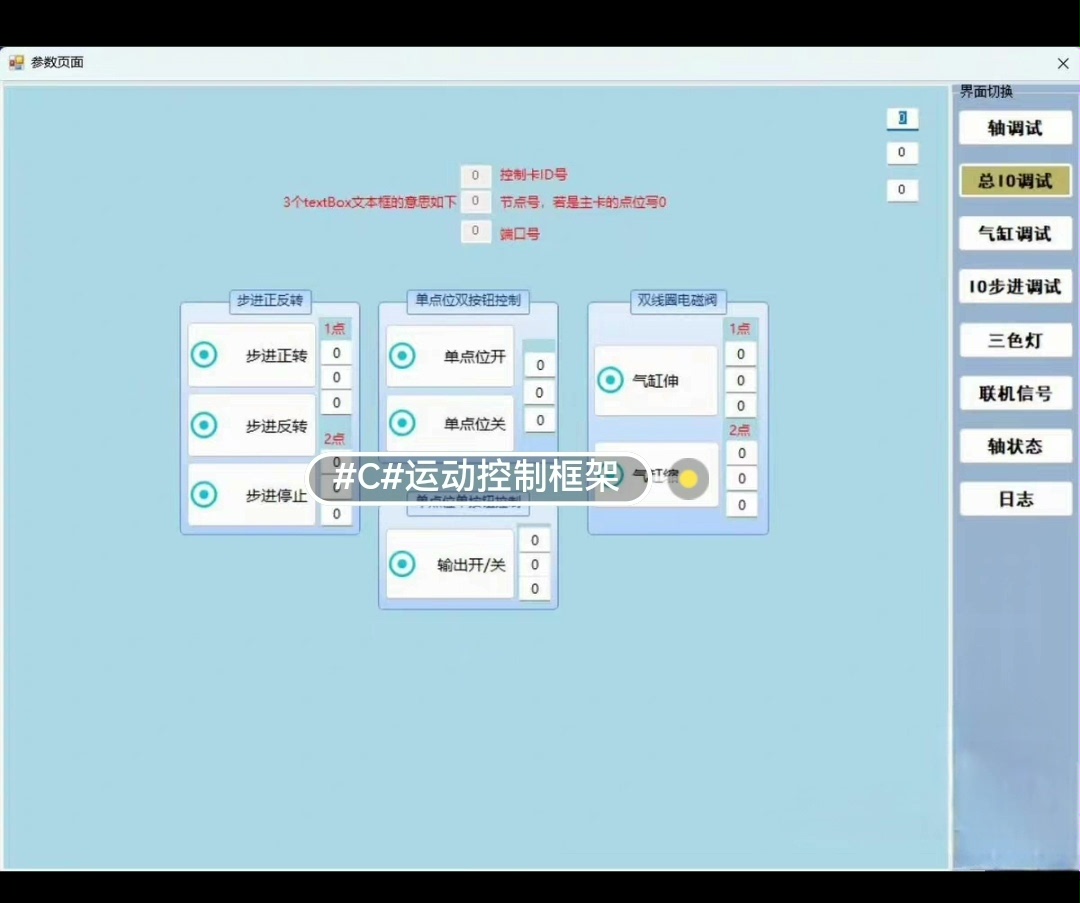

• I/O状态监控：对主卡及扩展模块（如K1、K2站）的数字输入（DI）和数字输出（DO）进行集中监控。界面上的标签（Label）会根据实际电平状态动态改变背景色（如高电平为蓝色，低电平为红色），使操作人员一目了然。
• 坐标系状态监控：通过读取打包轴状态结构体，可实时获取坐标系的运行速度、缓冲区使用情况、当前段号等信息，为高级运动控制提供数据支持。

2.3 完善的日志与报警体系

系统建立了多维度的日志记录机制：

• 运行日志：记录设备自动运行过程中的关键步骤和状态变化。
• 报警日志：捕获并记录所有硬件报警和软件异常，包含报警代码、内容和发生时间。
• 操作日志：记录用户的所有手动操作，确保操作可追溯。
• 产能统计：系统自动统计并持久化生产总数、抛料数量、抛料率、各时段产能、待料/停机/机故时间等关键绩效指标（KPI），为生产管理和效率优化提供数据基础。

2.4 灵活的参数配置与扩展性

• 用户参数管理：利用控制卡提供的用户参数区（掉电不丢失），系统可存储关键的工艺参数，确保设备重启后配置不丢失。
• 多品牌兼容设计：项目注释明确指出，该框架具有良好的通用性。通过替换底层的动态库（DLL）和相应的API调用，可轻松适配高川、固高、正运动等其他品牌的运动控制卡，极大地提升了代码的复用价值。
• 安全机制：系统集成了基于DES加密的多级用户权限管理（操作员、维护员、厂商），不同权限的用户可访问的功能和参数范围不同，保障了系统的操作安全。

3. 总结

该上位机系统不仅是一个运动控制指令的发送器，更是一个集成了逻辑控制、状态监控、数据管理和人机交互于一体的综合性工业自动化平台。其清晰的架构、健壮的逻辑和丰富的功能，为基于雷赛DMC3400/DMC3C00控制卡的自动化设备提供了强大而可靠的大脑，能够有效满足现代智能制造对柔性、高效和可追溯性的严苛要求。

C# 运动控制系统。 雷赛运动控制卡控制系统。 像高川控制卡、高川控制器、或者固高运动控制卡以及正运动控制器、正运动控制卡可以用这个框架，自己替换一下库文件等代码就可以。 源码全开放，不设限，标有注释，函数等变量多数以中文命名，方便大家了解，功能多，特别适合新手入门，物超所值。
