在计算机视觉领域，相机与投影仪的标定是许多应用的基础，比如三维重建、增强现实等。今天咱就来聊聊怎么用C++实现单目相机与投影仪的联合标定，而且不依赖Matlab工具箱，最后把标定结果输出成yml文件格式，还得保证重投影误差在0.1个像素内。

原理简述

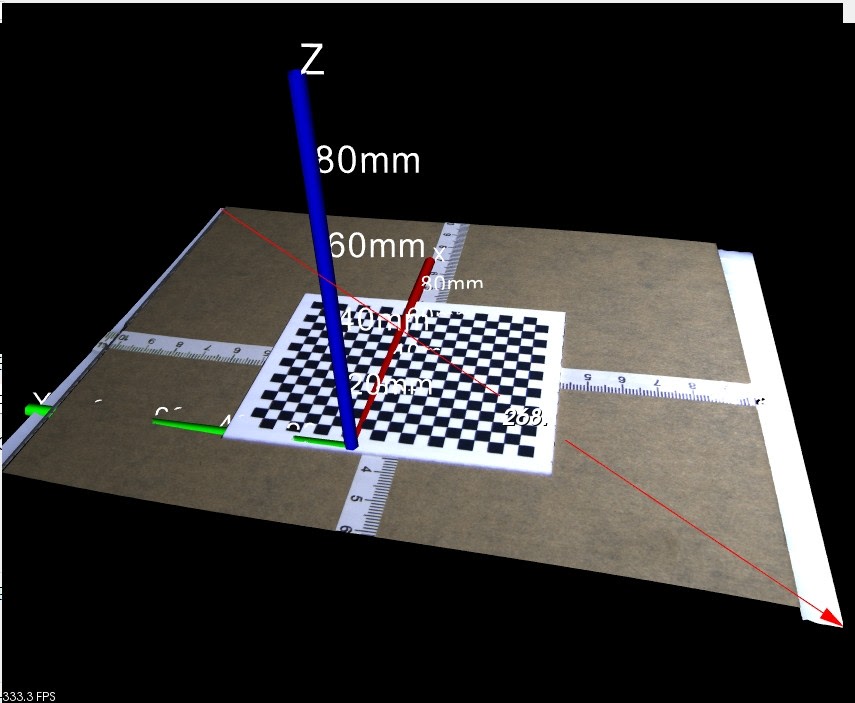

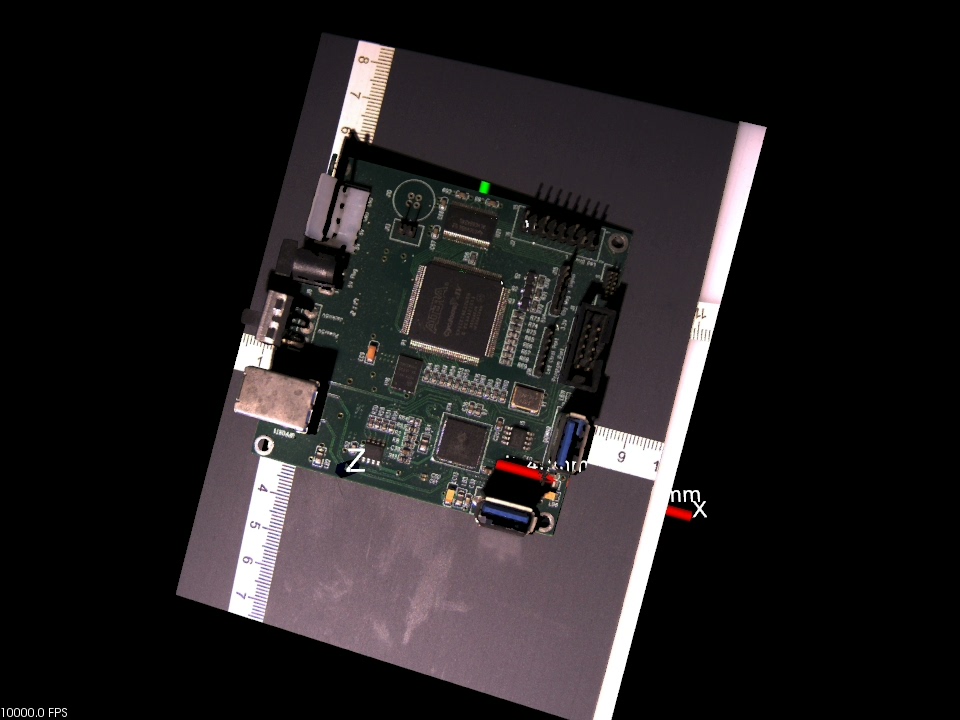

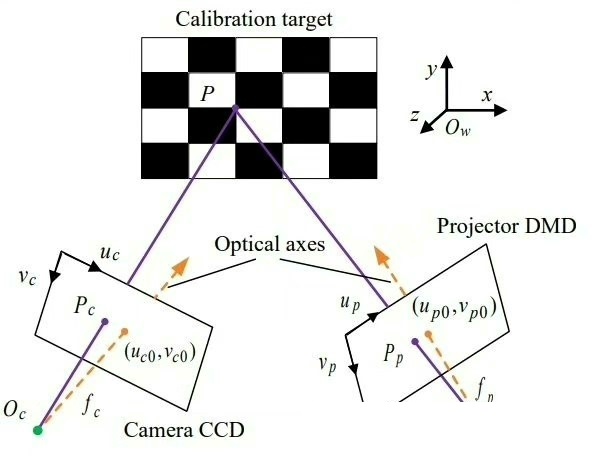

相机标定主要是为了获取相机的内参矩阵、畸变系数等参数。投影仪标定可以看作是相机标定的逆过程，通过投影仪投射已知图案，结合相机拍摄，利用二者之间的几何关系来确定投影仪参数。

代码实现

环境搭建

咱先得把需要的库准备好，这里主要用到OpenCV库，它提供了很多图像处理和计算机视觉相关的功能。假设你已经安装好了OpenCV库，下面就是代码的主体部分。

相机标定代码

#include <opencv2/opencv.hpp>
#include <iostream>
#include <vector>

using namespace cv;
using namespace std;

void cameraCalibration(vector<vector<Point3f>> objectPoints,
                       vector<vector<Point2f>> imagePoints,
                       Size imageSize,
                       Mat& cameraMatrix,
                       Mat& distCoeffs) {
    vector<Mat> rvecs, tvecs;
    calibrateCamera(objectPoints, imagePoints, imageSize, cameraMatrix, distCoeffs, rvecs, tvecs);
}

代码分析：这个函数cameraCalibration接收三维世界坐标点objectPoints、二维图像坐标点imagePoints、图像尺寸imageSize。在函数内部，利用calibrateCamera函数计算相机的内参矩阵cameraMatrix和畸变系数distCoeffs。rvecs和tvecs分别是旋转向量和平移向量，用于描述相机坐标系和世界坐标系的关系。

投影仪标定代码

投影仪标定相对复杂些，这里简单示意下主要思路。我们通过投影仪投射特定图案（比如棋盘格），相机拍摄后提取特征点，再结合已知的相机参数来反推投影仪参数。

// 假设已有通过相机获取的投影仪图案特征点imagePointsProjector
// 以及对应的世界坐标点objectPointsProjector
void projectorCalibration(vector<vector<Point3f>> objectPointsProjector,
                          vector<vector<Point2f>> imagePointsProjector,
                          Mat cameraMatrix,
                          Mat distCoeffs,
                          Mat& projectorMatrix) {
    // 这里省略一些具体的复杂计算步骤，大致思路是利用相机参数和对应点关系计算投影仪参数
    // 实际中可能会用到逆向投影等操作
    // 简单示例，实际需更完善推导
    Mat rvec, tvec;
    solvePnP(objectPointsProjector[0], imagePointsProjector[0], cameraMatrix, distCoeffs, rvec, tvec);
    Mat R;
    Rodrigues(rvec, R);
    projectorMatrix = Mat::eye(3, 4, CV_64F);
    R.copyTo(projectorMatrix(Rect(0, 0, 3, 3)));
    tvec.copyTo(projectorMatrix(Rect(3, 0, 1, 3)));
}

代码分析：projectorCalibration函数接收投影仪图案的世界坐标点、图像坐标点，以及已经标定好的相机内参矩阵和畸变系数。通过solvePnP函数计算旋转向量rvec和平移向量tvec，再通过Rodrigues将旋转向量转换为旋转矩阵R，最后构建投影仪矩阵projectorMatrix。虽然这里代码是简化示意，实际应用中要根据具体的几何模型和算法进行完善。

结果输出到yml文件

void saveCalibrationResults(const Mat& cameraMatrix, const Mat& distCoeffs, const Mat& projectorMatrix, const string& filename) {
    FileStorage fs(filename, FileStorage::WRITE);
    if (!fs.isOpened()) {
        cout << "Could not open the output file: " << filename << endl;
        return;
    }
    fs << "CameraMatrix" << cameraMatrix;
    fs << "DistCoeffs" << distCoeffs;
    fs << "ProjectorMatrix" << projectorMatrix;
    fs.release();
}

代码分析：saveCalibrationResults函数负责把标定结果保存到yml文件中。通过FileStorage类，以写入模式打开指定文件，如果打开失败则输出提示。然后依次将相机内参矩阵、畸变系数、投影仪矩阵写入文件，最后释放资源。

主函数整合

int main() {
    // 假设已经获取到相机和投影仪的相关坐标点数据
    vector<vector<Point3f>> objectPointsCamera, objectPointsProjector;
    vector<vector<Point2f>> imagePointsCamera, imagePointsProjector;
    Size imageSize;
    // 初始化上述数据...

    Mat cameraMatrix, distCoeffs, projectorMatrix;
    cameraCalibration(objectPointsCamera, imagePointsCamera, imageSize, cameraMatrix, distCoeffs);
    projectorCalibration(objectPointsProjector, imagePointsProjector, cameraMatrix, distCoeffs, projectorMatrix);

    // 计算重投影误差，这里简单示例，实际可更完善
    double reprojectionErrorCamera = 0.0;
    double reprojectionErrorProjector = 0.0;
    // 计算相机重投影误差
    vector<Point2f> reprojectedPointsCamera;
    projectPoints(objectPointsCamera[0], Mat::zeros(3, 1, CV_64F), Mat::zeros(3, 1, CV_64F), cameraMatrix, distCoeffs, reprojectedPointsCamera);
    for (size_t i = 0; i < reprojectedPointsCamera.size(); ++i) {
        reprojectionErrorCamera += norm(imagePointsCamera[0][i] - reprojectedPointsCamera[i]);
    }
    reprojectionErrorCamera /= reprojectedPointsCamera.size();

    // 计算投影仪重投影误差（类似相机计算方式，但基于投影仪相关参数）
    vector<Point2f> reprojectedPointsProjector;
    // 这里假设已有从投影仪到图像平面转换函数projectPointsProjector
    projectPointsProjector(objectPointsProjector[0], Mat::zeros(3, 1, CV_64F), Mat::zeros(3, 1, CV_64F), projectorMatrix, Mat::zeros(4, 1, CV_64F), reprojectedPointsProjector);
    for (size_t i = 0; i < reprojectedPointsProjector.size(); ++i) {
        reprojectionErrorProjector += norm(imagePointsProjector[0][i] - reprojectedPointsProjector[i]);
    }
    reprojectionErrorProjector /= reprojectedPointsProjector.size();

    if (reprojectionErrorCamera < 0.1 && reprojectionErrorProjector < 0.1) {
        saveCalibrationResults(cameraMatrix, distCoeffs, projectorMatrix, "calibration_results.yml");
        cout << "Calibration successful. Results saved to calibration_results.yml" << endl;
    } else {
        cout << "Reprojection error exceeds 0.1 pixels. Calibration failed." << endl;
    }

    return 0;
}

代码分析：在main函数中，首先假设有已经获取好的相机和投影仪的相关坐标点数据。接着调用相机标定和投影仪标定函数分别获取相机和投影仪的参数。然后计算相机和投影仪各自的重投影误差，如果两个误差都在0.1像素内，则将标定结果保存到calibration_results.yml文件，并输出成功提示；否则输出标定失败提示。

总结

通过上述代码，我们实现了基于C++的单目相机与投影仪联合标定，并将结果以yml文件格式输出，同时保证了重投影误差在0.1个像素内。当然，实际应用中还可能需要根据具体场景对代码进行优化和调整，希望这篇博文能给你的相关研究或项目带来帮助。
