永磁同步电机（pmsm）模型预测控制（MPC）matla b/simulink仿真模型，有PI矢量控制，直接预测控制（有限集模型预测控制）（这个其中包括做了单矢量和双矢量或者可以成为三矢量的有限集预测控制）和无差拍预测控制，模型预测控制可以是单环模型预测控制和双环模型预测控制,（基于龙伯格负载观测器）（foc控制）转矩

在电机控制领域，永磁同步电机（PMSM）凭借其高效、高功率密度等优点被广泛应用。而模型预测控制（MPC）作为一种先进的控制策略，为PMSM的精确控制提供了新的途径。今天咱们就来唠唠基于Matlab/Simulink搭建的PMSM的MPC仿真模型那些事儿。

PI矢量控制基础

PI矢量控制是PMSM控制的经典方法。在Simulink里搭建PI矢量控制模块，核心就是通过PI调节器分别对d轴和q轴电流进行调节。比如下面简单的PI控制代码示意（这里用伪代码表示）：

% 定义PI参数
Kp = 0.5;
Ki = 0.1;
error_sum = 0;

% 假设给定电流和反馈电流
current_ref = 5;
current_fb = 4;

% PI控制计算
error = current_ref - current_fb;
error_sum = error_sum + error;
control_output = Kp * error + Ki * error_sum;

在这个代码片段里，Kp和Ki分别是比例和积分系数。通过计算给定电流与反馈电流的误差，不断累加误差用于积分项，最终得到PI调节器的输出，这个输出用于控制电机的电压或者其他控制量。PI矢量控制为后续更复杂的模型预测控制提供了一个对比和基础。

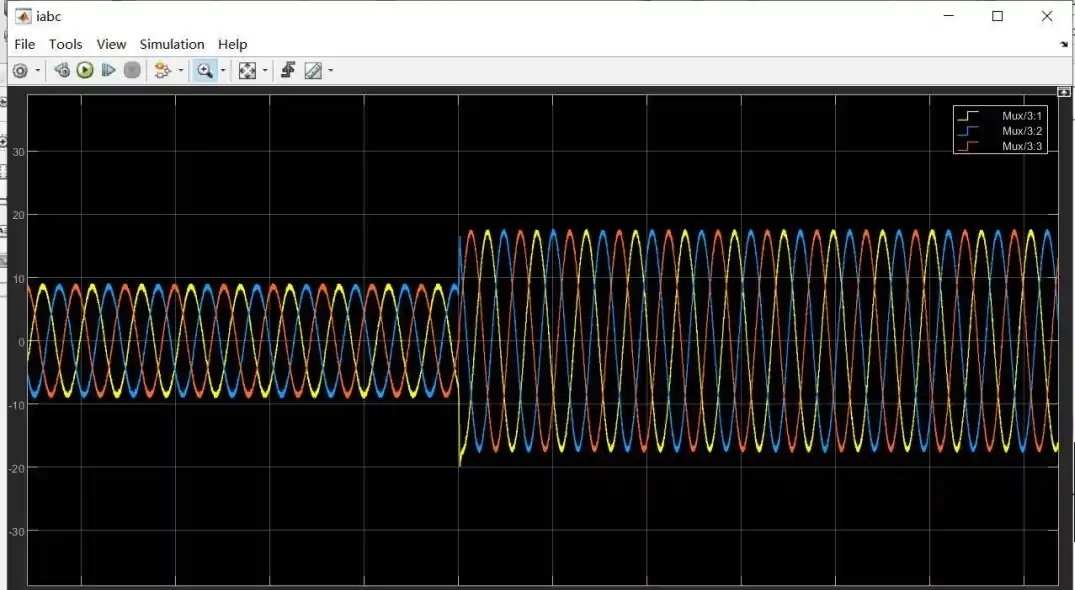

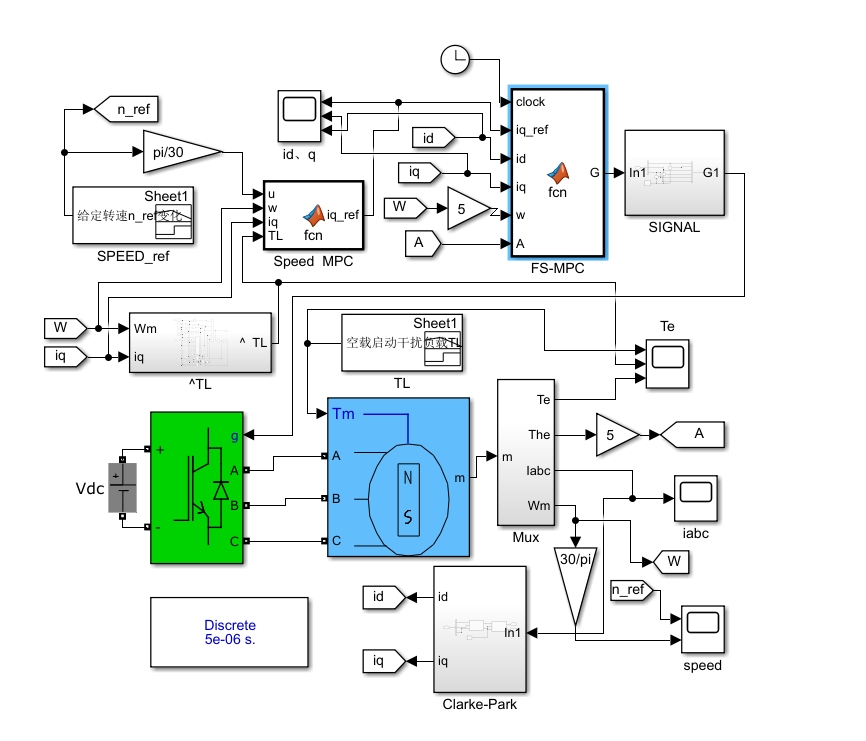

有限集模型预测控制（直接预测控制）

单矢量有限集预测控制

有限集模型预测控制（FCS - MPC）直接在有限的电压矢量集中选择最优矢量。以单矢量FCS - MPC为例，首先要建立PMSM的离散模型，假设我们已经有了电机在离散时间下的状态方程（这里简化表示）：

\[x{k + 1} = Axk + Bu_k\]

其中\(x\)是状态变量，\(u\)是控制输入（电压矢量）。在Simulink模型里，需要构建一个模块来遍历所有可能的电压矢量，计算每个矢量作用下电机未来的状态，比如转矩和磁链等。

% 假设已知的电压矢量集
voltage_vectors = [v1; v2; v3; v4; v5; v6; v7; v8];

% 初始化最优值
min_cost = Inf;
optimal_vector = [];

for i = 1:length(voltage_vectors)
    % 根据当前电机状态和电压矢量预测下一时刻状态
    predicted_state = predict_state(current_state, voltage_vectors(i));
    % 计算成本函数，比如转矩误差和磁链误差加权和
    cost = calculate_cost(predicted_state, reference_state);
    if cost < min_cost
        min_cost = cost;
        optimal_vector = voltage_vectors(i);
    end
end

这里通过遍历所有电压矢量，计算每个矢量作用下预测状态与参考状态的成本函数，选择成本最小的矢量作为下一个控制周期的输出。

双矢量（或三矢量）有限集预测控制

双矢量或者三矢量FCS - MPC则是在一个控制周期内使用多个电压矢量来优化控制性能。比如双矢量控制，在一个采样周期内，合理分配两个不同电压矢量的作用时间。这需要更复杂的计算和优化过程，在Simulink里要调整模块逻辑来实现这种多矢量的分配。本质上还是基于对未来状态的预测和成本函数的优化，只不过增加了矢量选择和时间分配的维度。

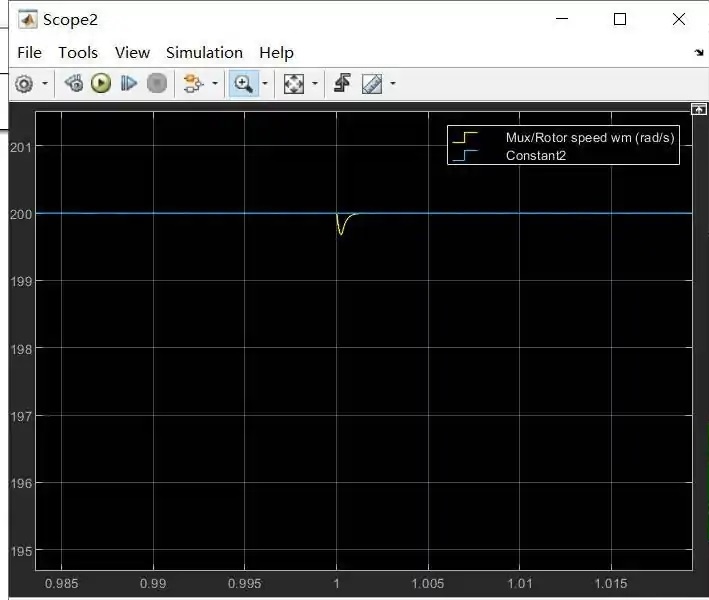

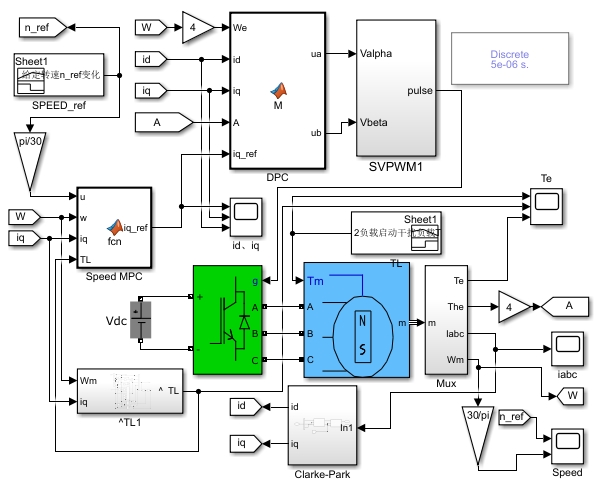

无差拍预测控制

无差拍预测控制的目标是在一个采样周期内消除系统误差。它基于对系统模型的精确了解，预测下一时刻的状态并计算出能够使输出跟踪参考值的控制量。在PMSM控制中，以转矩控制为例，假设我们知道转矩的动态方程和电机参数。

% 计算无差拍控制量
% 假设已知电机参数和参考转矩
torque_ref = 10;
% 根据电机模型计算控制量
control_signal = calculate_control_signal(torque_ref, motor_parameters);

在Simulink里构建无差拍控制模块时，关键就是要准确实现这个calculatecontrolsignal函数，它依赖于精确的电机模型和对系统动态的把握。

单环与双环模型预测控制

单环模型预测控制

单环模型预测控制直接对目标量（比如转矩）进行预测和控制。在Simulink模型中，只有一个主控制环，围绕转矩预测进行控制量的计算和更新。这种方式结构相对简单，响应速度可能较快，但对模型准确性依赖较高。

双环模型预测控制

双环模型预测控制一般会有一个外环和一个内环，例如外环控制转矩，内环控制电流。外环根据给定转矩预测所需电流，内环再对电流进行精确控制。在Simulink搭建时，需要合理连接两个控制环的模块，确保信息的准确传递和控制的协调。

永磁同步电机（pmsm）模型预测控制（MPC）matla b/simulink仿真模型，有PI矢量控制，直接预测控制（有限集模型预测控制）（这个其中包括做了单矢量和双矢量或者可以成为三矢量的有限集预测控制）和无差拍预测控制，模型预测控制可以是单环模型预测控制和双环模型预测控制,（基于龙伯格负载观测器）（foc控制）转矩

\[ \text{外环：} i{q,ref} = f(T{ref}) \]

\[ \text{内环：} uq = g(i{q,ref}, i_q) \]

通过这种双环结构，可以在一定程度上弥补模型误差，提高系统的鲁棒性。

基于龙伯格负载观测器（FOC控制）转矩

在实际应用中，负载转矩的准确获取对于电机控制至关重要。基于龙伯格负载观测器可以实时估计负载转矩。在Simulink里构建这个观测器模块，需要依据电机的电气和机械方程，利用可测量的量（如电流、转速等）来估计负载转矩。

% 龙伯格负载观测器初始化参数
A_observer = [A11, A12; A21, A22];
B_observer = [B1; B2];
L = [L1; L2]; % 观测器增益

% 初始化状态估计
x_hat = [0; 0];

% 实时更新估计状态
for k = 1:num_samples
    y = [i_measured; omega_measured];
    x_hat_dot = A_observer * x_hat + B_observer * u + L * (y - C * x_hat);
    x_hat = x_hat + Ts * x_hat_dot;
    load_torque_est = x_hat(2);
end

这里利用系统的输入输出关系和观测器增益\(L\)，不断更新状态估计，从而得到负载转矩的估计值。将这个估计值用于FOC控制中的转矩环，可以进一步提高转矩控制的精度。

总的来说，基于Matlab/Simulink搭建PMSM的MPC仿真模型，涵盖了从经典PI矢量控制到各种模型预测控制策略，以及负载观测器辅助的转矩控制等丰富内容。通过不断优化和调整这些模块，能够深入研究不同控制策略下PMSM的性能表现，为实际应用提供有力的理论和仿真支持。
