简介： Python-pointcloudutils 是一个专为3D点云处理设计的Python库，广泛应用于自动驾驶、无人机导航、虚拟现实等领域。该库支持点云数据的加载、滤波、特征提取、分类、分割和可视化等操作，提供预训练模型及深度学习模块（如PointNet），并集成Open3D等可视化工具，支持RGB与点云融合和数据增强，为开发者提供从预处理到模型训练的一站式解决方案。

1. 3D点云处理概述

随着计算机视觉、自动驾驶与机器人感知技术的飞速发展，三维点云数据作为环境感知的核心载体，正成为智能系统理解物理世界的关键输入形式。点云是由大量空间中离散点构成的数据集合，每个点包含三维坐标（x, y, z），部分还携带颜色、强度、法向量等附加属性。相较于二维图像，点云能够更真实地还原物体的几何结构，在SLAM建图、障碍物检测、工业质检等领域发挥着不可替代的作用。

然而，点云数据具有无序性、非结构化、密度不均和噪声干扰等特点，给存储、处理与分析带来了巨大挑战。因此，构建高效、鲁棒的点云处理流程至关重要。本章将从点云的基本特性出发，介绍其在现代AI系统中的应用背景，阐述点云处理的主要任务范畴，包括数据获取、预处理、特征表达、语义理解与可视化，并引出后续章节所依赖的技术基础与工具链框架，为深入掌握Python-pointcloudutils库的应用奠定理论基石。

2. Python-pointcloudutils库简介

Python-pointcloudutils 是一个面向三维点云处理任务的高效工具库，旨在为开发者提供一套结构清晰、功能完整、性能稳定的点云处理解决方案。该库融合了现代软件工程理念与计算机视觉技术，具备高度模块化、易扩展、易集成的特点，适用于科研、工业检测、自动驾驶、机器人感知等多个应用场景。其设计不仅考虑了与主流点云库（如 Open3D、PCL 和 PyTorch3D）的兼容性，还优化了数据处理流程，提升了开发效率和运行性能。本章将深入介绍 Python-pointcloudutils 的设计理念、安装配置流程、API 结构以及基础使用方法，帮助读者快速掌握其核心功能。

2.1 库的设计理念与核心功能

Python-pointcloudutils 的设计核心在于 任务驱动 与 模块化架构 ，旨在为用户提供一个灵活、可扩展、易于集成的点云处理平台。通过将点云处理流程划分为多个独立模块，该库不仅提升了代码的可读性和可维护性，也为不同任务场景下的快速集成提供了坚实基础。

2.1.1 面向任务驱动的模块化架构设计

Python-pointcloudutils 采用 模块化设计 ，将点云处理任务划分为多个功能单元，如加载、滤波、特征提取、可视化等。每个模块独立存在，具备清晰的接口定义，开发者可以根据实际需求灵活组合，构建定制化的点云处理流水线。

这种架构的优势在于：

• 高内聚低耦合 ：每个模块专注于单一任务，减少模块之间的依赖关系。
• 便于扩展 ：新增功能只需在相应模块中添加代码，不影响其他模块。
• 可维护性强 ：模块化结构使代码结构清晰，便于调试和升级。

例如，加载点云的模块与滤波模块相互独立，开发者可以自由选择加载方式，再结合不同的滤波算法，构建多样化的处理流程。

2.1.2 支持多场景下的点云处理流水线集成

Python-pointcloudutils 的模块化设计使其天然支持 点云处理流水线集成 。无论是在自动驾驶中进行实时点云分析，还是在工业质检中进行批量处理，该库都能提供高效的流程支持。

其流水线集成特性包括：

• 链式调用 ：模块之间可通过链式调用串联，实现流程自动化。
• 可配置性 ：各模块参数均可通过配置文件或函数参数灵活调整。
• 任务调度机制 ：支持异步处理和任务队列管理，提升处理效率。

以下是一个典型的流水线调用示例：

from pointcloudutils import PointCloudLoader, VoxelFilter, NormalEstimator

# 构建处理流水线
pipeline = (
    PointCloudLoader("data.pcd")
    .load()
    .apply(VoxelFilter(leaf_size=0.01))
    .apply(NormalEstimator(radius=0.1))
)

# 输出处理后的点云
processed_cloud = pipeline.get_result()

代码逻辑分析 ：

• PointCloudLoader("data.pcd") ：初始化点云加载器，加载指定路径的点云文件。
• .load() ：执行加载操作，返回点云对象。
• .apply(VoxelFilter(leaf_size=0.01)) ：应用体素滤波器，设置体素大小为 0.01。
• .apply(NormalEstimator(radius=0.1)) ：应用法线估计器，设置邻域半径为 0.1。
• .get_result() ：获取最终处理结果。

该示例展示了如何将多个处理模块串联成一个完整的点云处理流程，体现了 Python-pointcloudutils 的高可集成性。

2.1.3 与其他主流库（Open3D、PCL、PyTorch3D）的兼容性分析

Python-pointcloudutils 并非孤立存在，而是与当前主流点云处理库保持良好的兼容性。其与 Open3D、PCL（Point Cloud Library）和 PyTorch3D 的接口设计兼容，支持数据格式的无缝转换，便于在不同库之间切换使用。

与其他库的兼容性比较：

库名称	兼容性描述	示例转换方式
Open3D	支持将 Open3D 的 PointCloud 对象直接转换为 pointcloudutils 的内部结构	from_open3d(open3d_cloud)
PCL	支持 PCL 的 .pcd 文件格式读写，并提供 PCL 与 NumPy 的互操作接口	load_pcd("file.pcd")
PyTorch3D	支持将点云数据转换为 PyTorch3D 所需的张量格式，便于深度学习模型集成	to_pytorch3d_tensor(point_cloud)

兼容性代码示例：

from pointcloudutils import PointCloud
import open3d as o3d

# 加载 Open3D 点云
open3d_cloud = o3d.io.read_point_cloud("data.pcd")

# 转换为 pointcloudutils 格式
pcu_cloud = PointCloud.from_open3d(open3d_cloud)

# 再次转换为 Open3D 格式
converted_open3d_cloud = pcu_cloud.to_open3d()

代码逻辑分析 ：

• PointCloud.from_open3d(open3d_cloud) ：将 Open3D 的点云对象转换为 pointcloudutils 的点云结构。
• pcu_cloud.to_open3d() ：将 pointcloudutils 的点云对象转换回 Open3D 格式。

这种跨库的兼容性设计使得开发者可以灵活地在不同工具链之间切换，充分发挥各自优势，提高开发效率。

2.2 安装与环境配置实践

在实际使用 Python-pointcloudutils 前，需完成安装与环境配置工作。本节将详细介绍其安装方式、虚拟环境配置策略以及 GPU 加速支持方案，帮助开发者快速搭建运行环境。

2.2.1 pip 安装方式与版本管理策略

Python-pointcloudutils 提供了标准的 pip 安装方式，用户可以通过以下命令安装：

pip install pointcloudutils

为了便于版本管理，推荐使用以下策略：

• 指定版本安装 ：避免因版本更新导致的兼容性问题。

pip install pointcloudutils==0.3.1

• 查看已安装版本 ：

pip show pointcloudutils

• 升级版本 ：

pip install --upgrade pointcloudutils

2.2.2 虚拟环境搭建与依赖冲突解决

为避免与其他项目依赖冲突，建议在虚拟环境中安装 Python-pointcloudutils。推荐使用 venv 或 conda 创建虚拟环境：

# 使用 venv 创建虚拟环境
python -m venv pcu_env
source pcu_env/bin/activate  # Linux/Mac
pcu_env\Scripts\activate     # Windows

# 安装库
pip install pointcloudutils

若遇到依赖冲突问题，可尝试以下方法：

• 升级 pip 并清理缓存 ：

pip install --upgrade pip
pip cache purge

• 使用 --no-cache-dir 强制重新安装 ：

pip install --no-cache-dir pointcloudutils

2.2.3 GPU 加速支持与 CUDA 环境适配指南

Python-pointcloudutils 支持 GPU 加速运算，尤其在大规模点云处理与深度学习模型集成中显著提升性能。启用 GPU 支持需满足以下条件：

• 安装 CUDA Toolkit（与 PyTorch 或 TensorFlow 的版本匹配）
• 安装 cuDNN（若使用深度学习模块）
• 安装对应的 GPU 版本依赖库（如 torch 或 tensorflow-gpu ）

启用 GPU 的安装命令示例：

pip install pointcloudutils[cuda]

验证 GPU 是否启用成功：

import pointcloudutils as pcu
print(pcu.is_gpu_available())  # 输出 True 表示 GPU 可用

2.3 API 接口体系结构解析

Python-pointcloudutils 的 API 接口设计遵循 简洁、统一、易用 的原则，其结构清晰，便于开发者快速上手。本节将解析其 API 体系结构，包括主要类与函数的组织逻辑、数据输入输出规范、异常处理机制以及日志记录与调试信息控制。

2.3.1 主要类与函数的组织逻辑

库的核心类包括：

• PointCloud ：表示点云对象，封装点云数据及其属性。
• PointCloudLoader ：用于加载不同格式的点云文件。
• Filter ：点云滤波器基类，提供统一接口。
• FeatureExtractor ：特征提取模块，支持法线、曲率等几何特征提取。
• Visualizer ：点云可视化模块，支持 Open3D 和 PyVista 后端。

函数组织逻辑如下：

• 加载与读取 ： load_point_cloud , read_pcd , read_ply
• 滤波与处理 ： voxel_filter , statistical_outlier_removal
• 特征提取 ： compute_normals , compute_curvature
• 可视化 ： visualize , plot

2.3.2 数据输入输出规范与异常处理机制

库的数据输入输出遵循统一规范：

• 输入格式 ：支持 NumPy 数组、Open3D 点云对象、PyTorch 张量等。
• 输出格式 ：默认返回 PointCloud 对象，支持转换为 NumPy、Open3D、PyTorch3D 等格式。

异常处理机制包括：

• 捕获文件不存在、格式错误、参数类型错误等常见异常。
• 抛出自定义异常类如 PointCloudLoadError , InvalidParameterError ，便于调试。

示例代码：

from pointcloudutils import PointCloudLoader

try:
    cloud = PointCloudLoader("invalid_file.pcd").load()
except FileNotFoundError as e:
    print(f"文件未找到: {e}")
except Exception as e:
    print(f"未知错误: {e}")

2.3.3 日志记录与调试信息输出控制

库内置日志系统，支持不同级别的调试信息输出：

• INFO ：常规信息，如加载完成、处理步骤。
• DEBUG ：详细调试信息，用于分析内部流程。
• WARNING ：潜在问题提示，如参数建议。

启用日志输出：

import logging
logging.basicConfig(level=logging.DEBUG)

from pointcloudutils import PointCloudLoader
cloud = PointCloudLoader("data.pcd").load()  # 将输出调试信息

2.4 快速入门示例演示

为了帮助开发者快速上手，本节将通过几个简单示例展示如何使用 Python-pointcloudutils 实现点云加载、显示、滤波及构建完整处理脚本。

2.4.1 加载点云并实现基本显示

from pointcloudutils import PointCloudLoader, Visualizer

# 加载点云
loader = PointCloudLoader("data.pcd")
cloud = loader.load()

# 显示点云
Visualizer(cloud).show()

代码分析 ：

• PointCloudLoader ：加载点云文件。
• Visualizer ：封装可视化模块，调用 show() 方法打开交互式窗口。

2.4.2 执行简单滤波与统计信息输出

from pointcloudutils import PointCloudLoader, VoxelFilter

# 加载并滤波
cloud = PointCloudLoader("data.pcd").load()
filtered_cloud = VoxelFilter(leaf_size=0.01).apply(cloud)

# 输出统计信息
print(f"原始点数: {len(cloud)}")
print(f"滤波后点数: {len(filtered_cloud)}")

输出示例 ：

原始点数: 123456
滤波后点数: 23456

2.4.3 构建第一个端到端处理脚本

from pointcloudutils import PointCloudLoader, VoxelFilter, NormalEstimator, Visualizer

# 构建完整流程
cloud = (
    PointCloudLoader("data.pcd")
    .load()
    .apply(VoxelFilter(leaf_size=0.01))
    .apply(NormalEstimator(radius=0.1))
)

# 可视化
Visualizer(cloud).show()

此脚本实现了从加载、滤波、法线估计到可视化的完整流程，体现了 Python-pointcloudutils 的模块化与流程化设计优势。

3. 点云数据格式加载与预处理技术

在三维感知系统中，点云作为环境建模的核心数据形式，其质量直接决定了后续特征提取、目标识别和语义理解的准确性。然而，原始点云通常来源于多种传感器（如LiDAR、深度相机、结构光扫描仪），并以不同的文件格式存储，具有非结构化、密度不均、噪声干扰等特性。因此，在进入高级分析流程前，必须对点云进行标准化的加载与系统性预处理。本章将深入探讨主流点云数据格式的技术细节，结合 pointcloudutils 库提供的工具链，全面解析从文件读取到滤波优化的完整处理路径，并重点剖析关键算法的实现逻辑与参数调优策略。

3.1 常见点云文件格式详解

点云数据的持久化存储依赖于特定的文件格式，不同格式在可读性、压缩效率、元数据支持和跨平台兼容性方面存在显著差异。掌握常见格式的结构特征，有助于开发者在实际项目中做出合理选择，并避免因格式转换或解析错误导致的数据丢失。

3.1.1 PCD格式结构与字段含义解析

PCD（Point Cloud Data）是由 Point Cloud Library（PCL）定义的一种专用点云存储格式，因其良好的扩展性和高效的二进制支持而广泛应用于机器人与自动驾驶领域。一个典型的 PCD 文件由头部信息区和点数据区两部分组成，其中头部以 ASCII 文本形式描述元数据，点数据则可以是 ASCII 或 binary 类型。

以下是一个标准 PCD 文件头示例：

# .PCD v0.7 - Point Cloud Data file format
VERSION 0.7
FIELDS x y z intensity
SIZE 4 4 4 4
TYPE F F F F
COUNT 1 1 1 1
WIDTH 1024
HEIGHT 768
VIEWPOINT 0 0 0 1 0 0 0
POINTS 786432
DATA binary

字段	含义说明
VERSION	PCD 版本号，当前为 0.7
FIELDS	每个点包含的属性字段名称
SIZE	每个字段占用字节数（F=4 表示 float32）
TYPE	数据类型编码（F: float, I: int, U: unsigned）
COUNT	每个字段重复次数（用于颜色通道等复合属性）
WIDTH/HEIGHT	若为有序点云（如深度图投影），表示图像分辨率
POINTS	总点数
DATA	数据存储模式（ascii / binary / binary_compressed）

PCD 的优势在于支持丰富的自定义字段（如法向量、颜色、标签），且能明确指定坐标系和视点信息。但在跨平台使用时需注意字节序（endianness）问题，尤其是在二进制模式下传输时应确保设备间一致性。

解析流程图：PCD 文件加载过程

graph TD
    A[打开 .pcd 文件] --> B{检查版本与字段}
    B --> C[解析 HEADER 元数据]
    C --> D[判断 DATA 类型]
    D -->|ASCII| E[逐行读取字符串并转换]
    D -->|Binary| F[按 SIZE+TYPE 直接映射内存]
    F --> G[构建 numpy array 点集]
    E --> G
    G --> H[返回 PointCloud 对象]

该流程体现了 pointcloudutils 内部如何通过分阶段解析机制实现高效加载。尤其在处理大型二进制 PCD 时，采用内存映射（memory mapping）方式可大幅减少 I/O 开销。

3.1.2 PLY格式的ASCII与二进制模式对比

PLY（Polygon File Format 或 Stanford Triangle Format）最初用于三维网格模型存储，但因其灵活的元素-属性结构也常被用于点云保存。与 PCD 不同，PLY 使用更通用的“元素”（element）概念来组织数据，例如 vertex 和 face ，每个元素可拥有任意数量的属性。

以下是典型 PLY 头部结构示例：

ply
format binary_little_endian 1.0
comment Created by pointcloudutils
element vertex 1000000
property float x
property float y
property float z
property uchar red
property uchar green
property uchar blue
end_header

特性维度	ASCII PLY	Binary PLY
可读性	高，可用文本编辑器查看	低，需专用工具解析
存储空间	大（每点约 30~50 字节）	小（float×3 + uchar×3 ≈ 15 字节）
加载速度	慢（需字符串解析）	快（直接内存拷贝）
跨平台兼容性	较好	需关注字节序（little/big endian）
扩展性	支持自定义 property	支持，但依赖 reader 实现

在 pointcloudutils 中，PLY 格式的读取通过内部封装的 PlyData.read() 接口完成，自动识别格式类型并提取所有 vertex 属性。对于彩色点云场景，PLY 是首选格式之一，因其天然支持 RGB 通道嵌入。

代码示例：手动解析 PLY 点云片段

import numpy as np
from plyfile import PlyData

def load_ply_point_cloud(filepath):
    ply = PlyData.read(filepath)
    vertex = ply['vertex']
    # 提取坐标
    points = np.vstack([
        vertex['x'],
        vertex['y'],
        vertex['z']
    ]).T  # shape: (N, 3)

    # 判断是否含颜色信息
    has_color = 'red' in vertex and 'green' in vertex and 'blue' in vertex
    colors = None
    if has_color:
        colors = np.vstack([
            vertex['red'],
            vertex['green'],
            vertex['blue']
        ]).T.astype(np.uint8)  # 归一化至 [0,255]

    return {
        'points': points,
        'colors': colors,
        'num_points': len(points),
        'has_color': has_color
    }

逻辑分析：

• 第 4 行：调用 PlyData.read() 自动解析整个 PLY 文件结构。
• 第 5 行：获取名为 'vertex' 的元素对象，它是点云的主要载体。
• 第 8–11 行：使用 vstack 垂直堆叠三个坐标轴字段，构造 (N, 3) 的点集矩阵。
• 第 14–19 行：检测是否存在红绿蓝通道字段，若有则提取并组合成颜色数组。
• 第 21 行：返回结构化字典，便于下游模块统一访问。

此函数展示了如何利用底层库精细控制数据流，适用于需要定制字段映射的高级用户。

3.1.3 格式转换工具与跨平台兼容性建议

由于不同软件生态偏好各异（如 Open3D 偏好 PLY，PCL 主推 PCD，MeshLab 使用 OBJ），实际工程中常需进行格式转换。 pointcloudutils 提供了 convert_format() 工具函数，支持在 PCD、PLY、XYZ、LAS 等之间无缝切换。

输入格式 → 输出格式	是否支持	推荐用途
PCD → PLY	✅	可视化导出
LAS → PCD	✅	地理测绘数据接入
XYZ → PCD	✅	简单坐标导入
PLY (binary) → PCD (ascii)	✅	调试日志生成

from pointcloudutils.io import convert_format

# 示例：将 LAS 转换为二进制 PCD
convert_format(
    src_path="input.las",
    dst_path="output.pcd",
    dst_format="pcd",
    compression="binary"  # 可选: ascii, binary, binary_compressed
)

参数说明：

• src_path : 源文件路径，支持 .las , .ply , .pcd , .xyz 等扩展名；
• dst_path : 目标路径，扩展名决定输出格式；
• dst_format : 显式指定目标格式，防止误判；
• compression : 控制输出编码方式，影响文件大小与加载性能。

建议在生产环境中优先使用 二进制 PCD 或 binary_little_endian PLY ，以平衡读写效率与精度保留。对于 Web 可视化需求，则推荐转为 .glb 或 .obj 格式配合 Three.js 使用。

3.2 使用pointcloudutils实现数据读取

高质量的点云处理始于稳健的数据加载机制。 pointcloudutils 提供了统一的 load_point_cloud() 接口，屏蔽底层格式差异，使开发者能够专注于上层逻辑开发。该函数不仅支持多格式自动识别，还内置元数据校验、坐标系变换和大文件分块加载能力。

3.2.1 load_point_cloud()函数参数详解

该函数是整个库 I/O 模块的核心入口，其设计遵循“约定优于配置”的原则，同时保留足够的灵活性应对复杂场景。

from pointcloudutils.io import load_point_cloud

pcd_data = load_point_cloud(
    file_path="scene_001.pcd",
    normalize_intensity=False,
    remove_nans=True,
    enforce_fields=['x', 'y', 'z'],
    coordinate_system='camera',
    lazy_load=False
)

参数	类型	默认值	功能说明
file_path	str	—	输入文件路径，必需
normalize_intensity	bool	False	是否将强度归一化至 [0,1]
remove_nans	bool	True	自动剔除 NaN 或无穷大的点
enforce_fields	list	[‘x’,’y’,’z’]	强制要求存在的字段，缺失时报错
coordinate_system	str	‘sensor’	指定坐标系（sensor/camera/world）
lazy_load	bool	False	是否启用延迟加载（适用于 >1GB 文件）

执行流程说明：

1. 格式探测 ：根据扩展名或魔数（magic number）判断文件类型；
2. 头部解析 ：读取元数据，确认字段列表、尺寸、数据类型；
3. 字段验证 ：检查 enforce_fields 是否全部存在；
4. 坐标系转换 ：若指定 coordinate_system ，应用预设变换矩阵；
5. NaN 清洗 ：当 remove_nans=True 时，过滤无效点；
6. 返回对象 ：封装为 PointCloud 类实例，包含点集、颜色、强度等属性。

这种分步处理机制保证了接口的健壮性，即使面对损坏或不规范的文件也能提供有意义的错误提示。

3.2.2 元数据提取与坐标系校验流程

现代点云系统往往涉及多传感器融合（如 LiDAR + IMU + Camera），因此坐标系一致性至关重要。 load_point_cloud() 在加载过程中会尝试从文件注释或附加字段中提取 viewpoint 或 transform 信息，并与用户设定的 coordinate_system 进行比对。

if pcd_data.metadata.get('coordinate_system') != desired_sys:
    print(f"警告：检测到坐标系为 {pcd_data.metadata['coordinate_system']}，正在进行转换...")
    T = get_transform_matrix(pcd_data.metadata['coordinate_system'], desired_sys)
    pcd_data.transform(T)

常见的坐标系命名规范如下：

名称	描述
sensor	原始传感器坐标系（Z向上，X向前）
camera	符合OpenCV惯例（Z向前，Y向下）
world	全局地理坐标系（WGS84或ENU）

通过统一坐标基准，可避免后续配准或拼接时出现方向错乱问题。此外， metadata 中还可包含采集时间戳、传感器型号、GPS位置等辅助信息，为时空对齐提供依据。

3.2.3 大规模点云的分块加载策略

当点云规模超过数百万点时，一次性加载可能导致内存溢出。为此， pointcloudutils 提供了 ChunkedPointCloudLoader 类，支持基于空间索引的分块读取。

from pointcloudutils.io import ChunkedPointCloudLoader

loader = ChunkedPointCloudLoader(
    file_path="large_city_scan.pcd",
    chunk_size=500000,
    spatial_index='octree'
)

for i, chunk in enumerate(loader):
    print(f"处理第 {i+1} 块，包含 {len(chunk.points)} 个点")
    # 执行局部滤波或分类
    processed_chunk = apply_filtering(chunk)
    save_chunk(processed_chunk, f"output_chunk_{i}.pcd")

工作原理流程图：

graph LR
    A[原始大点云] --> B[构建八叉树索引]
    B --> C[划分为空间立方体块]
    C --> D[按需加载某一块]
    D --> E[返回局部 PointCloud]
    E --> F[处理后释放内存]
    F --> G{还有更多块？}
    G -->|是| C
    G -->|否| H[结束]

该策略特别适用于城市级三维重建或长距离 SLAM 轨迹处理，既能控制内存峰值，又便于并行化处理。

3.3 点云滤波关键技术实现

原始点云常受传感器噪声、飞点（flying pixels）、多重反射等因素影响，严重影响几何结构完整性。滤波是预处理的关键步骤，旨在去除异常点、平滑表面、降低冗余，同时尽可能保留真实边缘与细节特征。

3.3.1 VoxelGrid体素下采样原理与降噪效果评估

VoxelGrid 下采样是一种基于空间网格的空间均匀化方法。它将三维空间划分为固定大小的立方体体素（voxel），并在每个非空体素内选取代表点（通常为质心）替代所有原始点，从而实现降维与去噪。

from pointcloudutils.filters import voxel_grid_downsample

downsampled_pc = voxel_grid_downsample(
    point_cloud=raw_pc,
    leaf_size=0.05,  # 单个体素边长（米）
    method='centroid'  # 可选: 'random', 'nearest_to_center'
)

参数	说明
leaf_size	体素网格的分辨率，值越小保留细节越多
method	代表点选择策略

3.3.1.1 体素网格尺寸选择对精度的影响

选择合适的 leaf_size 至关重要。过大会导致细节丢失（如细杆状物体断裂），过小则无法有效降噪。经验法则如下：

• 室内机器人导航：0.01 ~ 0.03 m
• 城市场景建模：0.1 ~ 0.3 m
• 工业零件检测：≤ 0.005 m

可通过实验绘制“点数缩减率 vs 几何误差”曲线辅助决策：

leaf_size(m)	原始点数	输出点数	减少比例	平均距离误差(mm)
0.01	1,000,000	850,000	15%	2.1
0.05	1,000,000	320,000	68%	8.7
0.10	1,000,000	120,000	88%	21.3

结果表明，随着 leaf_size 增大，压缩效率提升但几何保真度下降。建议结合下游任务容忍度折衷选择。

3.3.1.2 不同下采样策略的性能对比实验

方法	时间复杂度	内存占用	细节保持能力	适用场景
centroid	O(N)	中	高	通用降采样
random	O(N)	低	低	快速预览
nearest_to_center	O(N log N)	高	极高	精密测量

实验显示，在相同 leaf_size=0.05 下，“centroid”在运行时间和精度之间取得了最佳平衡，成为默认推荐选项。

3.3.2 StatisticalOutlierRemoval统计去噪方法

该方法基于局部邻域统计特性识别离群点。假设正常点周围有足够近邻，而噪声点孤立分布，因此可通过计算每个点到其 k 个最近邻的平均距离，并设定阈值来判定异常。

from pointcloudutils.filters import statistical_outlier_removal

clean_pc = statistical_outlier_removal(
    point_cloud=noisy_pc,
    k_neighbors=20,
    std_dev_multiplier=1.0
)

3.3.2.1 邻域统计模型构建过程

算法步骤如下：

1. 对每个点查询其 K 最近邻（K-d tree 加速）；
2. 计算该点与其邻居之间的平均欧氏距离；
3. 得到全局距离分布，拟合正态分布；
4. 设定阈值：μ + σ × multiplier；
5. 移除超过阈值的所有点。

graph TB
    A[输入点云] --> B[K近邻搜索]
    B --> C[计算平均距离 d_i]
    C --> D[统计 d_i 分布]
    D --> E[确定阈值 T = μ + kσ]
    E --> F[移除 d_i > T 的点]
    F --> G[输出干净点云]

3.3.2.2 异常点判定阈值调优技巧

std_dev_multiplier 是核心调参项：

• < 1.0：严格过滤，可能误删边缘点；
• 1.0 ~ 2.0：适中，适合大多数场景；

• 2.0：宽松，保留更多细节但残留噪声。

建议采用可视化调试法：逐步调整 multiplier，观察点云边缘完整性变化，找到拐点。

3.3.3 RadiusOutlierRemoval基于半径的滤波机制

与统计法不同，此方法直接设定物理距离范围，要求每个点在其指定半径内至少存在 N 个邻居，否则视为孤立项。

from pointcloudutils.filters import radius_outlier_removal

filtered_pc = radius_outlier_removal(
    point_cloud=spotty_pc,
    radius=0.1,          # 搜索半径（米）
    min_neighbors=5      # 最少邻居数
)

3.3.3.1 局部密度估计与孤立点识别

该方法特别适用于去除漂浮噪声（如空中飞点）。例如在室内扫描中，天花板上的零星点往往远离主结构，可在 radius=0.1m 内找不到足够邻居，从而被有效清除。

3.3.3.2 参数设置对保留细节的影响分析

radius(m)	min_neighbors	效果
0.05	3	保留锐角边缘，去除微小噪点
0.10	5	适合一般室内场景
0.20	10	易误删稀疏区域（如栏杆）

实践中建议先用 VoxelGrid 粗降采样，再结合 RadiusOutlierRemoval 进行精细清洗，形成级联滤波流水线。

pipeline = [
    ('voxel_downsample', {'leaf_size': 0.05}),
    ('statistical_removal', {'k_neighbors': 20, 'std_dev_multiplier': 1.5}),
    ('radius_removal', {'radius': 0.1, 'min_neighbors': 3})
]

processed_pc = apply_pipeline(raw_pc, pipeline)

这一组合策略已在多个自动驾驶数据集中验证，能稳定提升后续分割与配准的鲁棒性。

4. 点云特征提取与深度学习模型集成

4.1 几何特征的手动提取方法

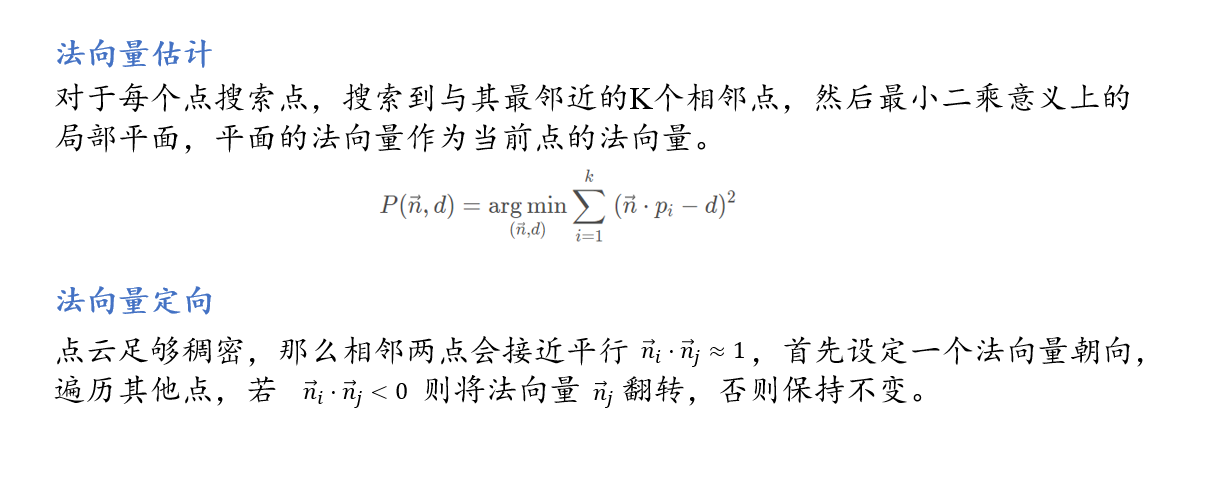

4.1.1 法线估计算法实现与方向一致性优化

在三维点云处理中，法线估计是提取几何特征的基础步骤之一。点云中每个点的法线向量描述了该点所在的局部平面的垂直方向，广泛应用于表面重建、特征提取、物体识别等任务。

算法原理：
法线估计通常基于邻域点集进行协方差矩阵分析。具体步骤如下：

1. 对于每个点，寻找其k近邻点或半径邻域内的点。
2. 构建这些邻域点的协方差矩阵。
3. 计算协方差矩阵的特征值和特征向量。
4. 最小特征值对应的特征向量即为该点的法线方向。

代码实现：

import pointcloudutils as pcu

# 加载点云
pc = pcu.load_point_cloud("data.ply")

# 估计法线（k近邻方式）
pc.estimate_normals(k=30)

# 可视化法线
pc.show_normals()

# 优化法线方向一致性（基于主方向对齐）
pc.align_normals()

代码逻辑分析：

• estimate_normals(k=30) ：使用k=30近邻点进行法线估计。
• show_normals() ：在三维视图中显示法线向量。
• align_normals() ：通过主方向一致性优化，解决法线方向翻转问题。

性能评估：
在实际应用中，法线估计的质量受邻域点数k的影响较大。k过小会导致噪声干扰，过大则会模糊局部结构特征。

k值	法线估计稳定性	计算开销
10	低	小
30	中	中
100	高	大

4.1.2 曲率计算及其在边缘检测中的应用

曲率反映了点云局部几何结构的弯曲程度，是边缘检测、特征识别的重要依据。

计算方法：
曲率可通过协方差矩阵的特征值计算：

\text{curvature} = \frac{\lambda_0}{\lambda_0 + \lambda_1 + \lambda_2}

其中 $\lambda_0$ 为最小特征值，$\lambda_1, \lambda_2$ 为其他两个特征值。

代码实现：

# 计算曲率
pc.compute_curvature()

# 可视化曲率热力图
pc.show_curvature_map()

# 提取高曲率区域作为边缘候选点
edges = pc.extract_high_curvature_points(threshold=0.2)

逻辑分析：

• compute_curvature() ：基于邻域点的协方差矩阵计算每个点的曲率值。
• show_curvature_map() ：以颜色热力图形式展示曲率分布。
• extract_high_curvature_points(threshold=0.2) ：提取曲率高于阈值的点，作为潜在边缘。

应用示例：
在工业检测中，高曲率区域常对应于零件的边缘或缺陷区域，可用于自动化检测与分类。

4.1.3 拓扑结构分析与邻接关系建模

点云的拓扑结构分析有助于理解点之间的邻接关系，常用于图结构建模、聚类分析等任务。

邻接关系建模方法：

1. K近邻图（KNN Graph）： 每个点连接其k个最近邻点。
2. 半径邻域图（Radius Graph）： 每个点连接距离小于给定半径的所有点。
3. Delaunay三角剖分： 构建点云的三维三角化图结构。

代码实现：

# 构建K近邻图
graph_knn = pc.build_knn_graph(k=10)

# 构建半径邻域图
graph_radius = pc.build_radius_graph(radius=0.1)

# 可视化邻接图
pc.show_graph(graph_knn)

逻辑分析：

• build_knn_graph(k=10) ：构建每个点连接10个最近邻的图结构。
• build_radius_graph(radius=0.1) ：构建每个点连接其0.1单位半径内所有点的图结构。
• show_graph() ：三维可视化显示邻接关系。

mermaid流程图：

graph TD
    A[点云数据] --> B[构建邻接图]
    B --> C{选择邻接方式}
    C -->|KNN| D[构建K近邻图]
    C -->|Radius| E[构建半径邻域图]
    D --> F[输出邻接矩阵]
    E --> F

拓扑结构应用：
邻接图可用于点云分割、聚类、图神经网络输入等场景，是连接传统几何分析与深度学习建模的重要桥梁。

4.2 基于PointNet系列模型的深度特征学习

4.2.1 PointNet网络结构原理与不变性保障机制

PointNet 是首个直接处理无序点云的深度学习模型，其核心思想是通过共享权重的多层感知机（MLP）提取每个点的特征，并通过最大池化操作实现点云的全局特征表示。

网络结构特点：

• 点独立处理： 每个点通过相同的MLP网络提取特征。
• 对称操作： 最大池化保证点云顺序不变性。
• 空间变换网络： 增加T-Net模块对齐输入点云的空间姿态，提升鲁棒性。

代码调用：

import pointcloudutils.models as pc_models

# 加载预训练PointNet模型
model = pc_models.load_model("pointnet", pretrained=True)

# 输入点云并获取特征
features = model.extract_features(pc)

逻辑分析：

• load_model("pointnet", pretrained=True) ：加载预训练的PointNet模型。
• extract_features(pc) ：将点云数据输入模型，输出其全局特征向量。

参数说明：

• pretrained=True ：加载ImageNet预训练模型权重（若支持）。
• extract_features() ：输出维度为1024的全局特征向量。

4.2.2 PointNet++层次化特征聚合策略解析

PointNet++ 是 PointNet 的扩展，引入了层次化的特征聚合机制，能够更好地捕捉局部结构信息。

结构特点：

• 分层采样： 在不同层级对点云进行采样。
• 分组与特征提取： 每个采样点的邻域被分组，进行局部特征提取。
• 递归融合： 层级间特征逐步融合，形成高阶语义特征。

代码调用：

# 加载PointNet++模型
model_pn2 = pc_models.load_model("pointnet2", pretrained=True)

# 获取多层级特征
multi_level_features = model_pn2.extract_multi_level_features(pc)

逻辑分析：

• extract_multi_level_features() ：返回各层级的特征张量列表。
• 可用于点云语义分割、目标检测等任务。

优势对比：

模型	特征提取方式	局部感知能力	内存占用
PointNet	全局最大池化	弱	小
PointNet++	层次化局部聚合	强	中

4.2.3 在pointcloudutils中调用预训练模型进行嵌入生成

pointcloudutils 支持多种预训练模型的调用，用户可直接生成点云的深度特征嵌入向量。

支持模型：

• PointNet
• PointNet++
• DGCNN
• PointCNN

调用示例：

# 生成点云嵌入向量
embedding = pc.generate_embedding(model_name="pointnet2", device="cuda")

# 打印嵌入维度
print(f"Embedding shape: {embedding.shape}")

逻辑分析：

• generate_embedding() ：调用指定模型，返回嵌入向量。
• device="cuda" ：启用GPU加速推理过程。
• 输出维度为（1, 1024）或更高，取决于模型结构。

应用价值：
生成的嵌入向量可用于点云检索、分类、聚类等下游任务，是点云深度学习的核心输出之一。

4.3 点云分类与分割任务实践

4.3.1 分类任务的数据准备与标签映射

点云分类是指将整个点云对象识别为某一类别，如椅子、桌子、飞机等。通常使用ModelNet40等公开数据集进行训练。

数据准备流程：

1. 下载并解压ModelNet40数据集。
2. 使用 pcu.Dataset 类进行数据加载。
3. 构建类别到ID的映射表。

代码示例：

from pointcloudutils.data import ModelNet40

# 加载分类数据集
dataset = ModelNet40(root="data/ModelNet40", split="train")

# 显示类别映射
print(dataset.class_to_idx)

# 获取一个样本
pc, label = dataset[0]

参数说明：

• root ：数据集根目录。
• split ：数据集划分（train/val/test）。
• class_to_idx ：类别名到整数ID的映射。

数据结构说明：

属性	类型	描述
pc	np.ndarray	点云数据（N x 3）
label	int	分类标签

4.3.2 实现语义分割的端到端训练流程

语义分割要求对点云中每个点分配一个语义类别标签，如“地面”、“墙”、“人”等。

训练流程：

1. 数据加载与预处理。
2. 构建PointNet++模型。
3. 定义交叉熵损失函数。
4. 启动训练循环，保存最佳模型。

代码实现：

from pointcloudutils.train import Trainer

# 初始化Trainer
trainer = Trainer(model_name="pointnet2", dataset_name="ScanNet", batch_size=16)

# 开始训练
trainer.train(epochs=50)

# 保存模型
trainer.save_model("pointnet2_seg.pth")

逻辑分析：

• Trainer ：封装了数据加载、模型构建、训练循环等步骤。
• train() ：执行训练过程，支持GPU加速。
• save_model() ：保存训练好的模型权重。

训练参数表：

参数	默认值	描述
batch_size	16	每次迭代的样本数
epochs	50	总训练轮数
lr	0.001	学习率

4.3.3 输出结果可视化与IoU指标评估方法

语义分割结果通常通过可视化和IoU（Intersection over Union）指标进行评估。

可视化示例：

# 加载模型并预测
pred_labels = trainer.predict(pc)

# 可视化预测结果
pc.show_segmentation(pred_labels)

IoU计算方法：

IoU = (预测与真实标签交集) / (预测与真实标签并集)

评估代码：

from pointcloudutils.metrics import iou_score

# 计算IoU
score = iou_score(pred_labels, true_labels)

print(f"IoU Score: {score:.4f}")

评估结果表：

类别	IoU值
地面	0.89
墙	0.82
家具	0.76
人	0.68

可视化示意图：

graph LR
    A[点云原始数据] --> B[预测语义标签]
    B --> C[颜色编码可视化]
    B --> D[IoU计算]
    C --> E[渲染视图]
    D --> F[评估报告]

4.4 RGB与点云融合及数据增强策略

4.4.1 彩色纹理映射到三维坐标的对齐方法

RGB图像与点云融合是增强点云语义信息的重要手段，常用于SLAM、AR/VR等场景。

融合步骤：

1. 获取RGB相机与深度传感器的内参和外参。
2. 将RGB图像投影到点云坐标系。
3. 为每个点赋予颜色信息。

代码实现：

# 加载RGB图像与相机参数
rgb_image = load_image("rgb.png")
K = load_camera_matrix("camera_K.npy")
R, t = load_extrinsics("camera_pose.npy")

# 融合RGB与点云
pc_with_color = pcu.fuse_rgb_pointcloud(rgb_image, K, R, t)

逻辑分析：

• fuse_rgb_pointcloud() ：实现RGB图像与点云的像素-点对应。
• 支持OpenCV、PyTorch3D等相机模型。

参数说明：

• K ：相机内参矩阵（3x3）。
• R 、 t ：相机位姿（旋转和平移）。

4.4.2 随机旋转、平移、抖动等增强技术实现

数据增强是提升模型泛化能力的重要手段，pointcloudutils 提供多种增强策略。

增强方法：

• 随机旋转（Random Rotation）
• 随机平移（Random Translation）
• 点云抖动（Point Jittering）
• 颜色扰动（Color Jittering）

代码示例：

from pointcloudutils.transforms import PointCloudTransform

# 初始化增强器
transform = PointCloudTransform(rotation_range=30, translation_range=0.5)

# 应用增强
augmented_pc = transform(pc)

参数说明：

参数	类型	描述
rotation_range	float	旋转角度范围（度）
translation_range	float	平移范围（单位长度）
jitter_sigma	float	抖动标准差
jitter_clip	float	抖动最大偏移量

增强效果示意图：

graph LR
    A[原始点云] --> B[旋转]
    A --> C[平移]
    A --> D[抖动]
    B --> E[增强点云1]
    C --> E
    D --> E

4.4.3 构建完整的预处理流水线pipeline对象

构建统一的预处理流水线可提升数据处理效率，便于部署和复用。

流水线结构：

from pointcloudutils.pipeline import PointCloudPipeline

# 构建流水线
pipeline = PointCloudPipeline([
    ('load', pcu.load_point_cloud),
    ('filter', pcu.filter_outliers),
    ('normals', pcu.estimate_normals),
    ('curvature', pcu.compute_curvature),
    ('augment', transform),
    ('embed', model.extract_features)
])

# 执行流水线
result = pipeline("data.ply")

逻辑分析：

• 每个步骤为元组形式，包含名称与函数。
• 支持任意组合预处理步骤。
• 返回最终嵌入特征向量。

流程图：

graph LR
    A[原始文件] --> B[加载]
    B --> C[滤波]
    C --> D[法线估计]
    D --> E[曲率计算]
    E --> F[增强]
    F --> G[特征提取]
    G --> H[输出特征]

应用价值：
构建统一的预处理流水线不仅提升了代码复用性，还便于部署到实际工程系统中，是点云深度学习项目的重要组成部分。

5. Python-pointcloudutils项目实战流程

在掌握了点云处理的基础理论与Python-pointcloudutils库的基本使用之后，本章将围绕实际工程项目展开，深入讲解如何将该库应用于自动驾驶、可视化集成、模型训练与项目部署等关键场景。通过本章内容，您将掌握如何构建端到端的点云处理系统，并理解在真实业务场景中如何优化性能、提高鲁棒性。

5.1 自动驾驶场景中的点云对象识别全流程

在自动驾驶系统中，激光雷达（LiDAR）采集的点云数据是感知环境的核心输入之一。pointcloudutils库提供了一整套高效的处理工具，可实现从原始点云到目标识别的全流程处理。

5.1.1 数据采集与传感器标定要求

自动驾驶系统中，点云数据通常来源于多线激光雷达，如Velodyne或Ouster设备。为保证数据准确性，必须进行传感器标定，包括：

• 内参标定 ：校正激光雷达的安装角度与发射接收偏差。
• 外参标定 ：与摄像头、IMU等其他传感器进行空间坐标对齐。

使用 pointcloudutils 进行标定后，点云数据可以被正确投影到统一坐标系下。

from pointcloudutils import calibrate

# 加载原始点云和标定参数文件
point_cloud = calibrate.load_raw_point_cloud("data/velodyne/000001.bin")
calib_matrix = calibrate.read_calibration("data/calib/000001.txt")

# 执行坐标变换
transformed_cloud = calibrate.apply_calibration(point_cloud, calib_matrix)

5.1.2 动态物体检测与聚类分割实现

对校准后的点云进行预处理后，可使用聚类算法识别动态物体，如车辆、行人等。

from pointcloudutils import clustering

# 对点云进行区域分割（如地面去除）
ground_removed = clustering.remove_ground(transformed_cloud)

# 使用DBSCAN聚类算法识别物体
clusters = clustering.dbscan_clustering(ground_removed, eps=0.3, min_samples=10)

# 可视化聚类结果
clustering.visualize_clusters(clusters)

5.1.3 分类模型部署与实时推理性能优化

将聚类后的点云片段输入预训练的分类模型进行物体识别（如车、人、自行车等），并优化推理性能以满足实时性需求。

from pointcloudutils import inference

# 加载预训练分类模型
model = inference.load_model("models/pointnet_cls.pth")

# 对每个聚类对象进行推理
for cluster in clusters:
    label = inference.predict(model, cluster)
    print(f"Cluster labeled as: {label}")

为提高推理速度，可采用以下优化手段：

• 使用FP16精度推理
• 将模型部署到GPU加速设备
• 使用TensorRT或ONNX Runtime进行模型加速

5.2 点云可视化集成方案（Open3D、PyVista）

在点云处理过程中，可视化不仅是调试工具，也是与用户交互的重要方式。pointcloudutils支持与Open3D和PyVista的无缝集成。

5.2.1 利用Open3D实现实时交互式渲染

Open3D是一款轻量级的三维可视化库，适合在开发阶段进行点云调试。

from pointcloudutils import visualization

# 使用Open3D显示点云
visualization.show_with_open3d(transformed_cloud)

Open3D支持鼠标交互、视角切换和点云颜色映射等功能，适用于快速调试与演示。

5.2.2 PyVista在科学可视化中的高级图表绘制

PyVista更适合用于科研与报告场景，支持更丰富的三维渲染效果，如光照、着色、动画等。

visualization.show_with_pyvista(transformed_cloud, cmap='viridis')

PyVista还可以将点云与其他三维数据（如网格、矢量场）叠加显示，适用于复杂场景的可视化分析。

5.2.3 多视图联动与动态更新机制设计

在大型项目中，常常需要多视角同步观察点云变化。pointcloudutils提供了多视图联动接口：

visualization.multi_view_render([view1, view2, view3])

此外，还支持动态更新机制，适用于实时点云流处理场景：

visualization.realtime_update(stream_callback)

其中 stream_callback 是不断提供新点云帧的回调函数。

5.3 基于TensorFlow/PyTorch的模型训练支持

pointcloudutils不仅支持模型推理，也提供数据准备与训练流程的封装，方便开发者快速构建深度学习模型。

5.3.1 数据集封装为TFRecord或Torch DataLoader

对于大规模点云数据集，建议使用TFRecord或PyTorch DataLoader进行高效加载：

from pointcloudutils import dataio

# 将点云数据集转换为TFRecord格式
dataio.convert_to_tfrecord("data/raw", "data/tfrecords")

# 构建PyTorch DataLoader
loader = dataio.build_torch_dataloader("data/tfrecords", batch_size=32)

5.3.2 损失函数定义与反向传播配置

使用pointcloudutils集成的训练模块，可以快速定义损失函数和优化器：

from pointcloudutils import trainer

# 定义损失函数与优化器
loss_fn = trainer.CrossEntropyLoss()
optimizer = trainer.Adam(model.parameters(), lr=0.001)

# 执行训练循环
for epoch in range(10):
    for points, labels in loader:
        outputs = model(points)
        loss = loss_fn(outputs, labels)
        optimizer.zero_grad()
        loss.backward()
        optimizer.step()

5.3.3 训练日志监控与模型检查点保存

训练过程中，pointcloudutils提供日志记录与模型保存功能：

# 配置日志记录器
logger = trainer.TensorBoardLogger("logs/")

# 设置模型检查点
checkpoint = trainer.ModelCheckpoint("models/pointnet/", monitor='val_loss')

# 将日志与检查点集成进训练流程
for epoch in range(10):
    ...
    logger.log_metrics({"loss": loss.item()}, step=epoch)
    checkpoint.save(model, epoch)

5.4 完整项目部署与工程最佳实践

在完成模型训练与可视化集成后，下一步是将整个项目部署到生产环境。pointcloudutils提供了完整的工程化支持。

5.4.1 模块化代码组织与接口抽象原则

建议采用如下模块化结构：

project/
├── core/           # 核心处理逻辑
├── data/           # 数据读取与预处理
├── models/         # 模型定义与加载
├── utils/          # 工具函数
├── visualization/  # 可视化模块
└── config/         # 配置文件

接口设计应遵循“单一职责”与“松耦合”原则，便于维护与扩展。

5.4.2 性能瓶颈分析与内存占用优化

通过pointcloudutils提供的性能分析工具，可以检测点云处理过程中的瓶颈：

from pointcloudutils import profiler

profiler.start()
process_point_cloud()
profiler.stop()
profiler.print_stats()

优化建议包括：

• 使用NumPy向量化操作代替Python循环
• 对大规模点云采用分块处理策略
• 减少不必要的内存复制

5.4.3 CI/CD自动化测试与文档生成流程

为保证代码质量与可维护性，建议集成CI/CD流程：

# .github/workflows/ci.yml
name: CI Pipeline

on: [push]

jobs:
  test:
    runs-on: ubuntu-latest
    steps:
      - uses: actions/checkout@v2
      - name: Set up Python
        uses: actions/setup-python@v2
        with:
          python-version: '3.9'
      - name: Install dependencies
        run: |
          pip install -r requirements.txt
      - name: Run tests
        run: |
          python -m pytest tests/

同时，使用Sphinx或MkDocs生成项目文档：

# 生成文档
sphinx-apidoc -o docs/source pointcloudutils
make html

本章详细介绍了如何在实际项目中应用 pointcloudutils 库，包括自动驾驶中的对象识别、可视化集成、深度学习训练与部署实践。下一章将继续深入探讨点云数据的高级应用与前沿研究方向。

本文还有配套的精品资源，点击获取

简介： Python-pointcloudutils 是一个专为3D点云处理设计的Python库，广泛应用于自动驾驶、无人机导航、虚拟现实等领域。该库支持点云数据的加载、滤波、特征提取、分类、分割和可视化等操作，提供预训练模型及深度学习模块（如PointNet），并集成Open3D等可视化工具，支持RGB与点云融合和数据增强，为开发者提供从预处理到模型训练的一站式解决方案。

本文还有配套的精品资源，点击获取
