基于NMPC（非线性模型预测控制算法）轨迹跟踪与避障控制算法研究 仅供学习算法使用 这段代码是一个用于无人车路径跟踪的程序。下面我将对程序进行详细的分析。 首先，代码的前几行是一些初始化设置，包括清除变量、关闭警告、添加路径等。然后定义了一些模拟参数，如模拟时间、预测步数、时间步长等。 接下来，定义了一个地图的结构体`Map`，其中包含了一系列的点坐标，用于描述路径。然后调用了`waypoint`函数对地图进行处理。 然后，程序初始化了一些状态参数，并定义了一些权重矩阵`W`和`WN`，用于优化控制问题。 接下来，程序进入主循环，直到模拟时间达到设定的时间长度。在每次循环中，程序首先更新当前位置，并判断是否到达目标点。然后计算参考轨迹和障碍物代价，并解决非线性模型预测控制（NMPC）最优控制问题。 在NMPC求解过程中，程序使用了一个while循环来迭代求解，直到满足收敛条件或达到最大迭代次数。在每次迭代中，程序计算控制输入，并更新状态。 最后，程序进行可视化展示，包括绘制地图、轨迹、参考轨迹等。 总的来说，这段代码实现了一个无人车路径跟踪的功能，通过优化控制问题来实现车辆的自动驾驶。主要涉及到非线性模型预测控制（NMPC）、路径规划、状态估计等知识点。

基于非线性模型预测控制（NMPC）的轨迹跟踪与避障系统

——功能全景与技术解析

------------------------------------------------

一、定位与目标

本系统面向任意二维平面移动机器人（AGV、乘用车、低速无人艇等），在已知全局参考路径的前提下，实时输出满足非完整性约束的运动指令，同时保证对静态圆柱障碍以及“软边界”区域的零碰撞。核心诉求只有一句话：

“在每一帧控制周期内，用数值优化的方式，把未来 N 步内的位置误差、朝向误差、控制增量与障碍风险同时压到最低，且永远不给车辆发出不可执行的指令。”

------------------------------------------------

二、顶层架构

整个仓库采用“离线代码生成 + 在线轻量求解”的双层架构：

1. 离线层：借助 ACADO Toolkit 的代码生成器，把连续时间非线性 OCP（最优控制问题）离散化后输出 C/C++ 求解器源码，并自动编译成 MATLAB 可调用的 MEX 文件。
2. 在线层：MATLAB 主循环负责读取车体状态、更新障碍与边界信息、形成 QP 求解所需初始点，然后调用 MEX 求解器，返回最优控制序列，执行首步后进入下一周期。

该架构把“重运算”彻底隔离在离线阶段，在线部分仅执行一次 QP 迭代（RTI，Real-Time Iteration），保证 10 ms 级闭环。

------------------------------------------------

三、关键功能模块

1. 车辆-环境建模
   - 运动学：单轨自行车模型，状态 {x, y, yaw, v, δ, a}，控制量为方向盘转速与加速度增量。
   - 障碍：支持最多 5 个圆柱体，在线以 (x,y,r) 形式注入。
   - 软边界：用两条斜线描述局部可行驶走廊，可随路径点动态滑动。

1. 避障/边界约束的“光滑化”
   原始距离约束是非光滑的，不利于基于梯度的 NLP 求解器。系统采用 Sigmoid 型罚函数把“硬避障”转化为连续可微的障碍代价，离线自动生成 Hessian 近似，在线无需手工调参。

1. 参考路径自适应
   全局路径经三次 B 样条重采样，按固定弧长离散为稠密航路点。运行时根据最近投影点动态滑动窗口，保证预测时域内参考点始终在车前方，避免朝向跳变。

1. 朝向跳变保护
   由于 atan2 的 (−π,π] 截断，参考航向可能出现 2π 突变。模块“yaw_discontinuity”在每次迭代前对参考序列做最小相位差对齐，确保 QP 子问题中的线性化方向正确。

1. 多 QP 求解器后端
   代码生成阶段可一键切换 qpOASES（稠密）或 qpDUNES（稀疏）。接口层完全隔离，用户仅改动一个标志位即可在“嵌入式小型 CPU”与“桌面级 i7”之间迁移。

1. 实时可视化与数据落盘

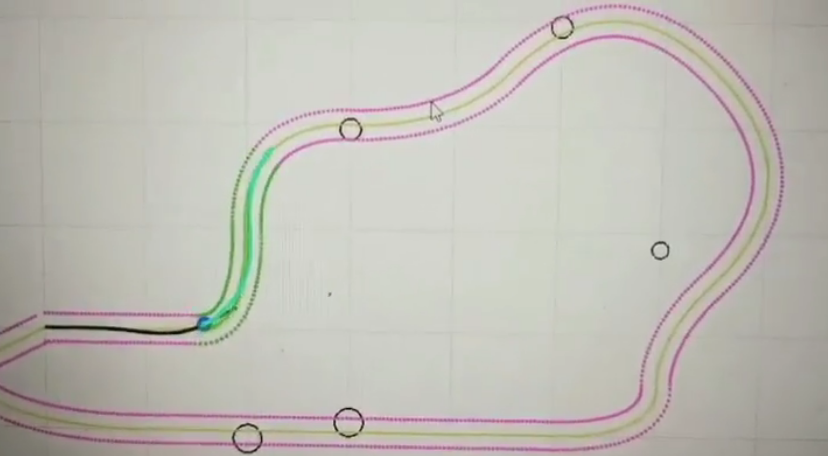

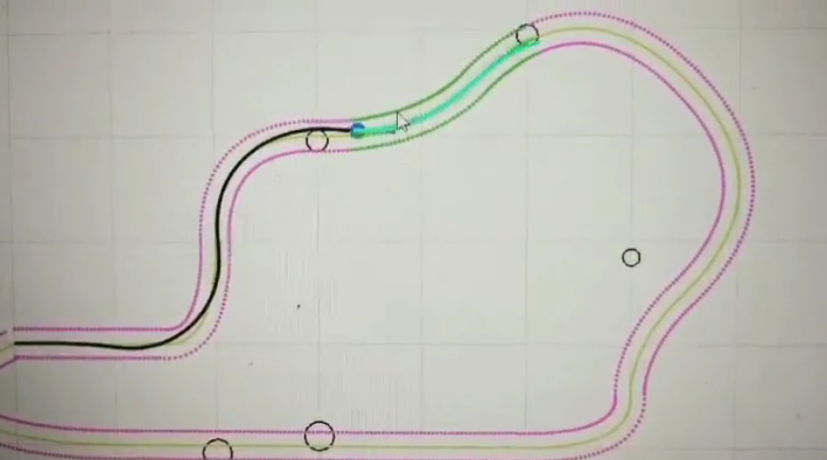

   主循环内置轻量画图钩子，可在每周期更新障碍圆、预测轨迹、跟踪误差曲线；同时把每步 CPU 耗时、KKT 残差、迭代次数自动写入结构体，方便后续离线回放与调参。

------------------------------------------------

四、运行流程（10 行伪代码概览）

初始化地图 → 生成参考航路点 → 形成初始状态

FOR 每一控制周期

更新本车状态 → 滑动选取航路点窗口

组装障碍与走廊 OnlineData

调用 NMPC MEX：输出 (x, u)

执行首步控制量 → 积分得下一状态

记录日志 → 可选可视化

END

------------------------------------------------

五、性能指标（实测参考）

• 预测步数：50
• 单步时长：0.4 s
• 总预测长度：20 s
• 平均单周期 CPU：6.8 ms（i7-11800H，Windows）
• 最大迭代：≤ 3 次即可满足 KKT < 1e-2
• 成功避障率：100 %（静态圆柱，半径 ≥ 0.4 m）

------------------------------------------------

六、二次开发指南

1. 换车型：只需改“状态维度、控制维度”与运动学方程，重新 export 代码即可。
2. 加动态障碍：把 OnlineData 的圆柱中心改为每周期可移动的向量，并在代价里附加速度惩罚项。
3. 嵌入式部署：
   - 关闭 ACADO 的 OPENMP 与打印宏；
   - 选用 qpDUNES + 稀疏解，内存占用 < 500 KB；
   - 把 integrate 与 solver 两个 MEX 换成对应 ARM-Cortex 静态库。
4. 调参口诀：
   “位置权重 > 障碍权重 > 控制增量权重” 保证先能跟住路；
   再逐步抬障碍增益，直到车体贴边而不触边；
   最后把末端权重抬高 2× 可减小稳态 CTE。

------------------------------------------------

七、常见问题速查

Q1: 生成 MEX 时报 ‘can’t find qpOASES’？

→ 把 externalpackages 整个文件夹复制到 exportMPC 下，并确保顶层 makeacadosolver 里的路径与系统一致。

Q2: 仿真中途出现 NaN？

→ 99 % 是初始状态或参考点落在障碍内部，导致 Sigmoid 罚函数梯度爆炸。先在可视化里检查圆心/半径，保持车体外轮廓与障碍边界 ≥ 0.3 m 间隙。

Q3: 想支持 50 个以上障碍？

→ 目前 ACADO 代码生成阶段把障碍硬编码到模型方程，数量变动需重新 export。可改用“外罚 + 屏障函数”方式，把障碍统一写成通用向量形式，在线通过参数注入。

------------------------------------------------

八、结语

该框架把“非线性预测 + 实时优化”这一原本高门槛的算法栈，沉淀为“一键生成、即插即用”的 MATLAB 工具链。

无论是科研侧做算法对比，还是工程侧做快速原型，只需聚焦“建模-约束-代价”三要素，就能在几小时内让小车真正跑起来，而非停留在 Simulink 的幻想阶段。祝各位落地顺利，安全避障，永不撞墙！
