MapGIS Desktop将ArcGIS 制图成果转换到MapGIS平台中-微调成果Mapx

一、介绍

​ MapGIS Desktop是一款专业的二三维一体化桌面GIS产品，具备强大的数据管理与编辑、数据制图与可视化、空间分析与影像处理、三维可视化与分析等能力，通过“框架+插件”的思想构建，支持按需定制。

二、产品下载

软件	版本	下载地址
MapGIS Desktop	10.7.8.10	MapGIS Desktop软件下载地址
MapGIS Desktop 操作手册	10.7.8.10	在线操作手册地址

三、功能概述

ArcGIS中通过地图（.mxd）存储大量的地图配图信息，包括数据、地图显示颜色、符号、样式、标注、专题图等。MapGIS可快速将ArcGIS的地图（.mxd）转换为MapGIS的地图（*.mapx），并继承其配图信息。

本文档旨在提供一套完整的ArcGIS成果迁移方案，指导用户快速、精准将ArcGIS的地图（.mxd）转换为MapGIS的地图（.mapx）。

四、微调转换成果Mapx

由于ArcGIS 和 MapGIS 制图机制的差异性，部分细节并未能正确转换。MapGIS的"制图成果纠错"工具，将可能存在的细节差异以列表形式提供给用户，用户可基于此列表进行交互修改。从而保证转换后地图的一致性。制图成果转换内容参考MapGIS Desktop如何将ArcGIS 制图成果转换到MapGIS平台中？

目前支持如下几种错误类型检查：

• 图层连接失败：地图文档（*.mapx）记录了每个数据层在数据库中URL信息。若根据URL无法匹配到数据库中数据，会在列表中显示。
• 标注类SQL条件语句解析失败：当图层采用"定义要素类并为每个要素类添加不同标注"时，需为每个类设置SQL条件。若此条件规则在MapGIS中无效时，会在列表中显示。
• 标注类字段使用复杂表达式：设置动态注记时，需设置"字段"信息。若字段信息在MapGIS中无效时，会在列表中显示。
• 图层定义查询语句解析失败：添加并显示某个矢量数据图层时，可在"属性"中设置显示过滤条件。若此条件在MapGIS中无效时，会在列表中显示。

提示：

1、"制图成果纠错"中罗列的结果并非实时检测。ArcGIS 制图成果转换时，将转换结果信息存储到MapGIS地图文档(*.mapx)中，"制图成果纠错"列表只是罗列了地图中信息。

2、对于动态注记，即使ArcGIS中并未开启"标注此图层的中的要素"，MapGIS会继承不开启"标注此图层的中的要素"信息，并将设置的"标注类SQL条件语句"及"标注类字段"信息转换到MapGIS中，且罗列出未能正确转换的内容。

3、根据"制图成果纠错"列表内容调整配图信息时，建议直接通过列表中"修订值"进行修改，而不是在MapGIS的"工作空间"中修改。若需要在两个位置修改，建议每个位置修改后及时保存地图文档。

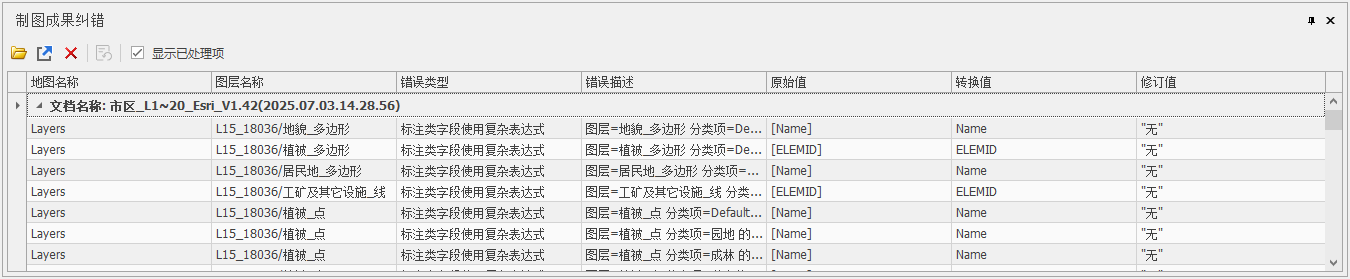

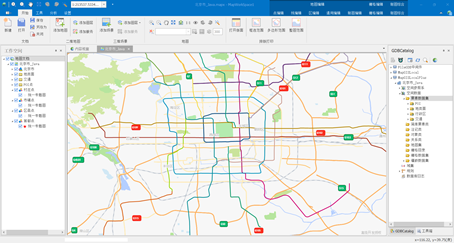

1. ArcGIS 制图成果转换后，打开"制图成果纠错"列表，列表中会罗列出 转换结果不一致情况：

• 【地图名称】：地图名称；
• 【图层名称】：图层名称，以"{组图层名}/{图层名}"形式展示；
• 【错误类型/错误描述】：错误类型及描述信息；
• 【原始值】：ArcGIS 中原始配置信息；
• 【转换值】：转换到MapGIS中对应的配置信息；
• 【修订值】：默认为空，用户可在此调整配置信息。
• 用户可逐行检查错误信息，并对比调整信息。

（一）图层连接失败

导致图层连接失败有如下几种可能：

①对应的源数据MapGIS不支持。

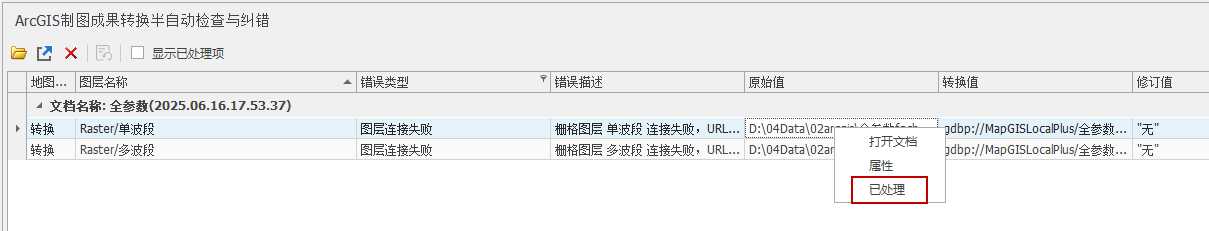

如源数据是ArcGIS GDB中栅格数据，ArcGIS制图成果转换时采用"直接转为MapGIS数据"，栅格数据不会转换到MapGIS GDB中。需要用户手动导入栅格数据。若图层名称及存储位置没有变化，无需再手动指定源数据，可直接在列表中手动标注为已处理。

②对应的源数据不存在。

这种原因ArcGIS地图(*.mxd)中也无法正确显示，需用户根据实际情况判断，是否手动设置关联其他图层。

③图层被重命名。

如ArcGIS制图成果转换时，采用"替换到已有数据库"方式，若数据库中无对应名称的图层，会显示"图层连接失败"。

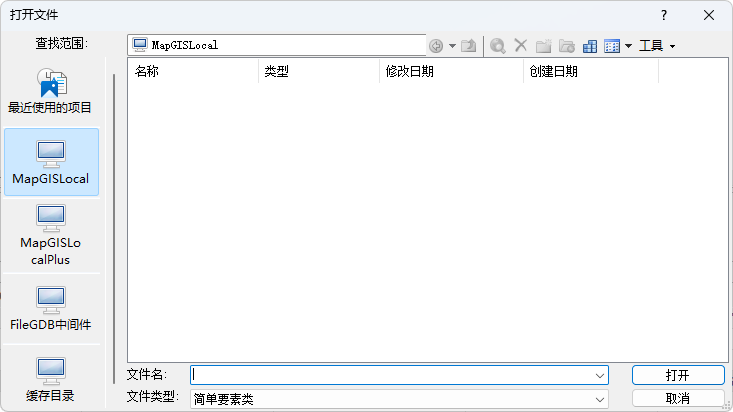

如由于图层名重复等原因，需要用户手动设置图层URL信息。在列表中点击"修订值"后方的图标，即可弹出选择如下对话框，用户可重新指定源数据。

（二）标注类SQL条件语句解析失败

大多数情况下，ArcGIS的地图(*.mxd)中数据图层采用"定义要素类并为每个要素类添加不同标注"时，为每个类设置SQL条件MapGIS均可正常转换。若极端情况下无法转换时，用户需解析ArcGIS中SQL查询语意，再在MapGIS中设置对应语意的SQL查询语句。

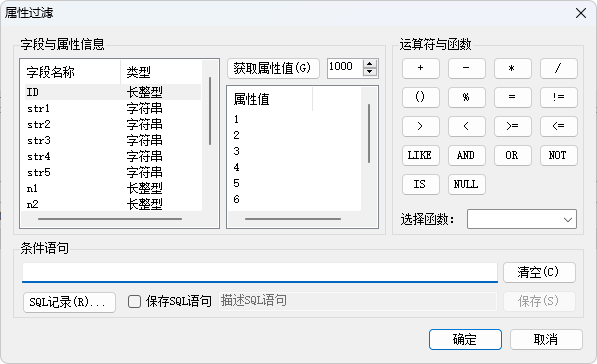

在列表中点击"修订值"后方的图标，即可弹出选择如下对话框，用户可重新设置SQL查询语句。

MapGIS中SQL条件语句设置方法可参考"sql查询表达式"及"sql查询函数说明"章节。

（三）标注类字段使用复杂表达式

ArcGIS的地图(*.mxd)中数据图层在设置"标注字段"时，可选择一个属性字段或复杂的表达式。通过ArcGIS 制图成果转换到MapGIS中时，若检测转换结果无效，会显示在列表中。一般会有如下几种情况：

①使用了源数据中不存在的属性字段。

这种情况ArcGIS地图(*.mxd)中也无法正确显示该动态注记，需要用户根据实际情况判断，手动修改"标注字段"信息。

②ArcGIS中"标注字段"的表达式过于复杂。

用户需解析ArcGIS中标注字段的语意，再在MapGIS中重新设置动态注记信息。MapGIS中动态注记的设置可参考"常用动态注记标注方法"章节。

（四）图层定义查询语句解析失败

大多数情况下，ArcGIS的地图(*.mxd)中数据图层定义查询后，MapGIS均可正常转换。若极端情况下无法转换时，用户需解析ArcGIS中SQL查询语意，再在MapGIS中设置对应语意的SQL查询语句。

在列表中点击"修订值"后方的图标，即可弹出选择如下对话框，用户可重新设置SQL查询语句。

MapGIS中SQL条件语句设置方法可参考"sql查询表达式"及"sql查询函数说明"章节。

3. 在列表中更新"修订值"后，该行记录会自动显示为"已处理"。建议点击"更新工作空间文档"，保存到当前地图文档中。此时查看地图文档效果，可检查更新内容是否正确。

常用动态注记

（1）分类注记

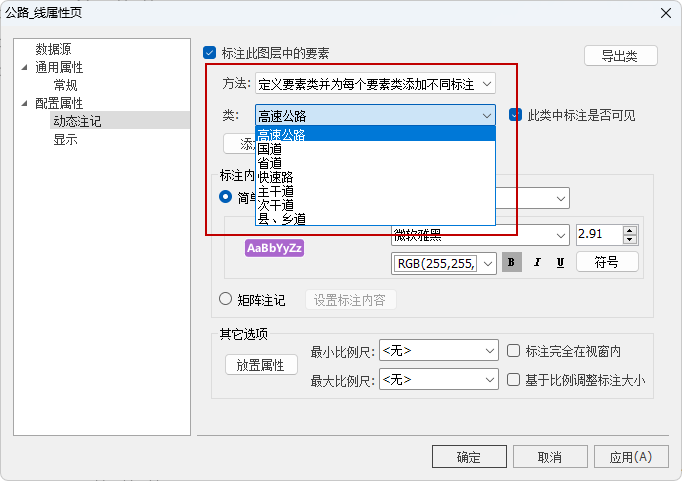

例如，字段"CLASID"记录了道路类别信息，希望按照道路类型，设置不同的标注信息。

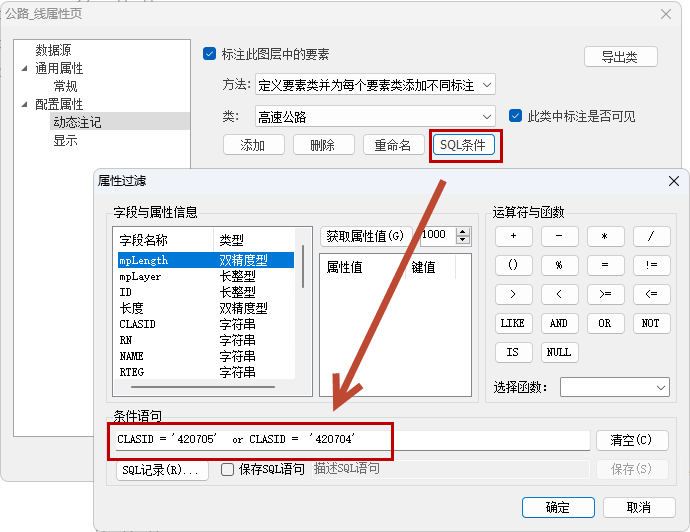

设置动态注记时，可采用"定义要素类并为每个要素类添加不同标注"方式，创建不同类别的注记，再通过"SQL条件"为每个类别道路设置过滤信息。每个类别可独立设置动态注记的标注内容、样式、位置、冲突策略等信息。

（2）连接多个字段

①数值类字段增加单位后缀

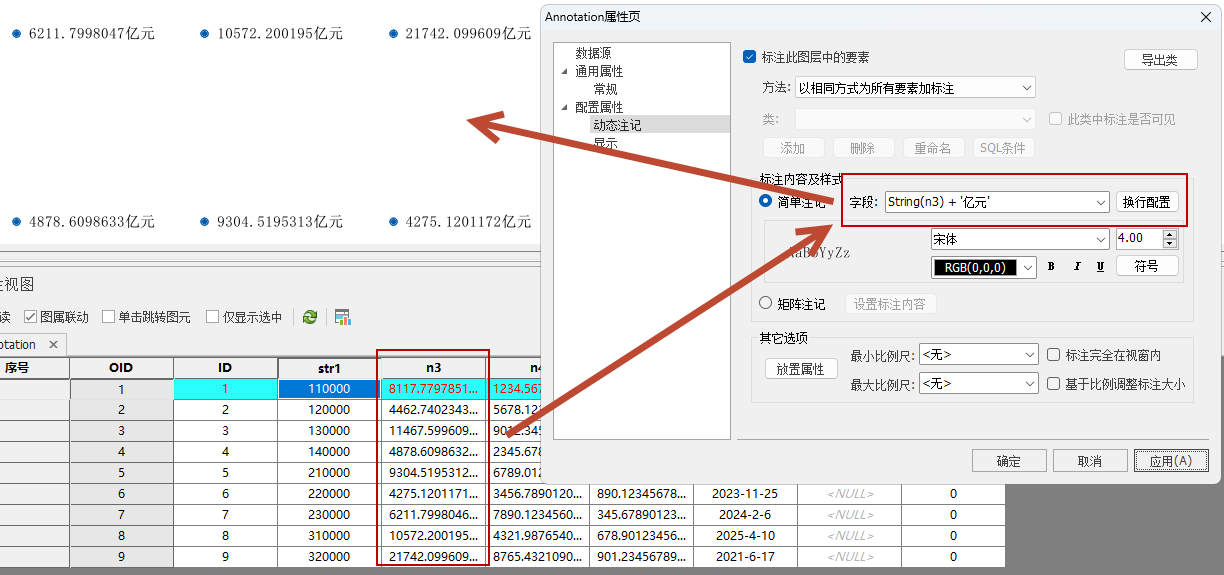

例如，“双精度型"字段"n3"记录了GDP产值，希望动态标注 GDP数值并在后面增加单位"亿元”，可通过如下方式：

String(n3) + '亿元'

其中，通过"String"函数将"双精度型"字段转为字符串。

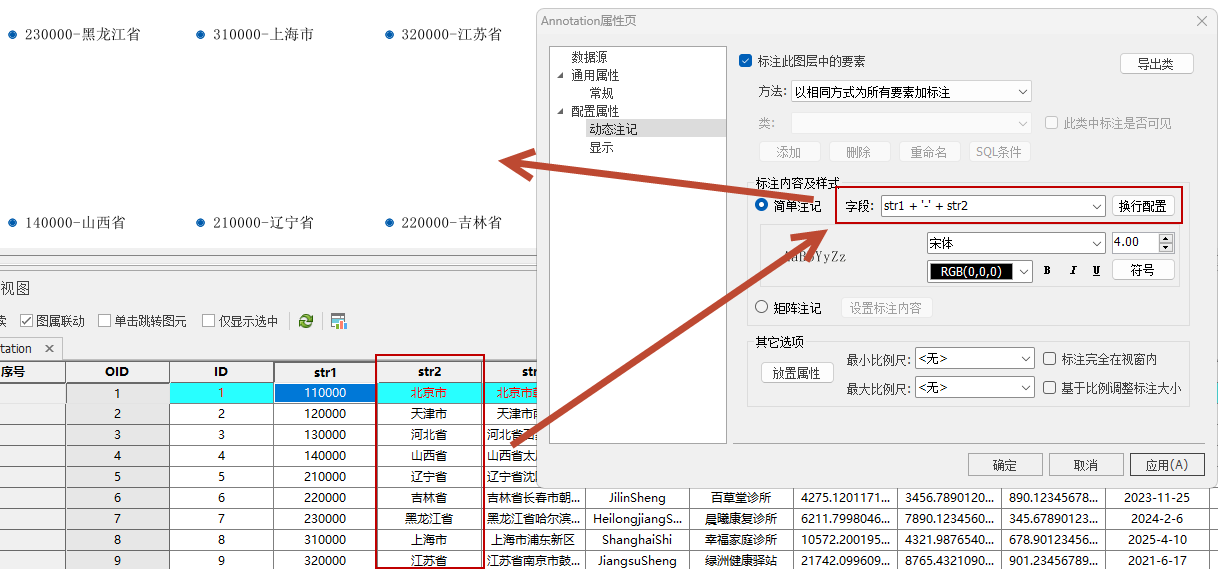

②连接多个属性字段

例如，"字符串"字段"str1"记录了行政区编码信息，"字符串"字段"str2"记录了省名信息，希望动态标注 行政区编码-省名，可通过如下方式实现：

str1 + '-' + str2

（3）提取部分内容标记

①提取字符前n位

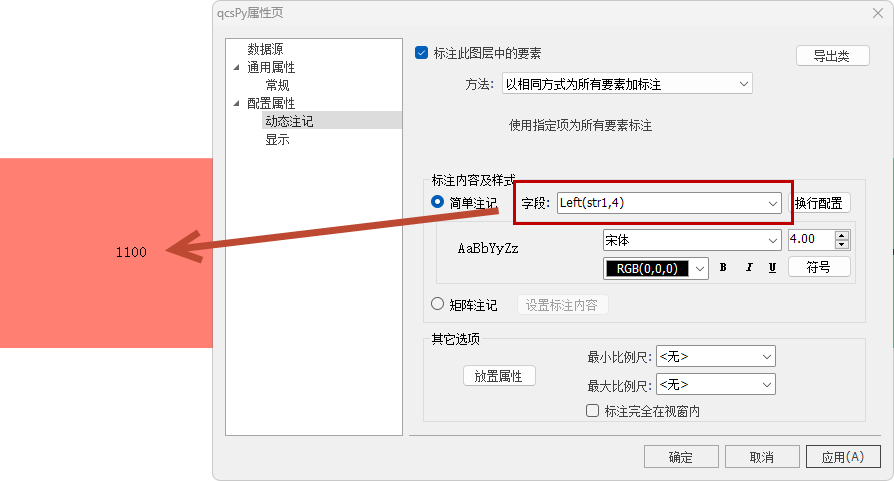

例如，"字符串"字段"str1"记录了行政区编码信息，希望动态标注 行政区编码前四位，可通过如下方式实现：

Left(str1,4)

（4）字母大小写替换

①全部大写

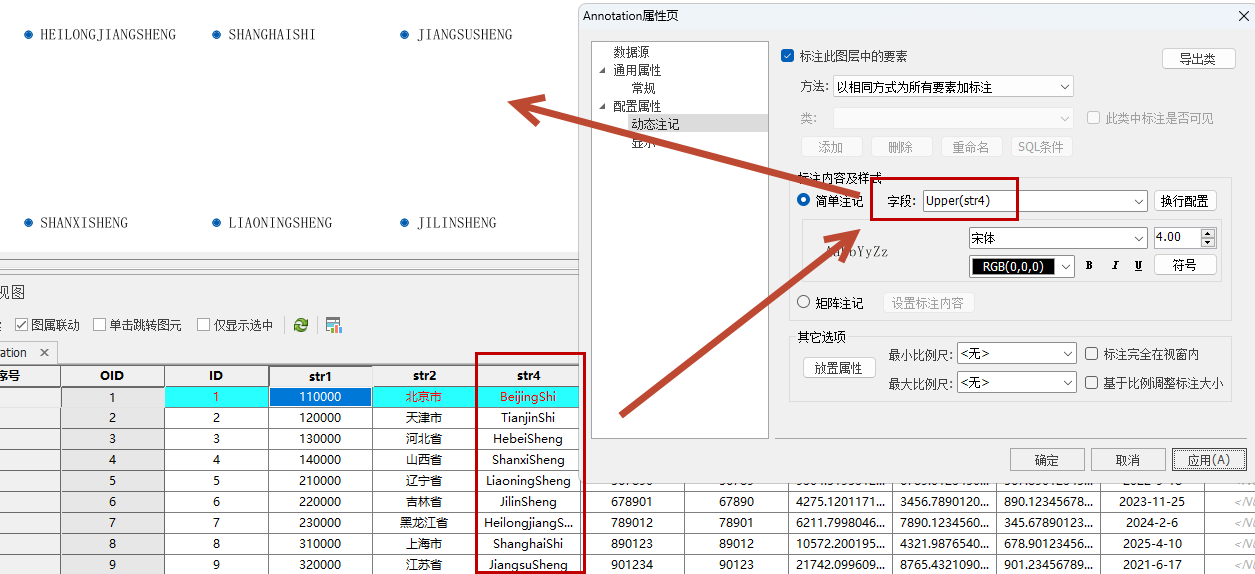

例如，"字符串"字段"str4"记录了省名拼音信息，动态标注时所有字母大写，可通过如下方式实现：

Upper(str4)

②首字母大写

例如，"字符串"字段"str4"记录了省名拼音信息，动态标注时首字母大写，后面全部小写。可通过如下方式实现：

Upper(Left(str4,1))+Lower(Mid(str4,1,20))

其中，利用Left(str4,1)提取首字母，Mid(str4,1,20)提取第1到20中间的字母，不包含1和20。此处考虑到名称不超过20，提取了从2开始的字母。

（5）字符串换行

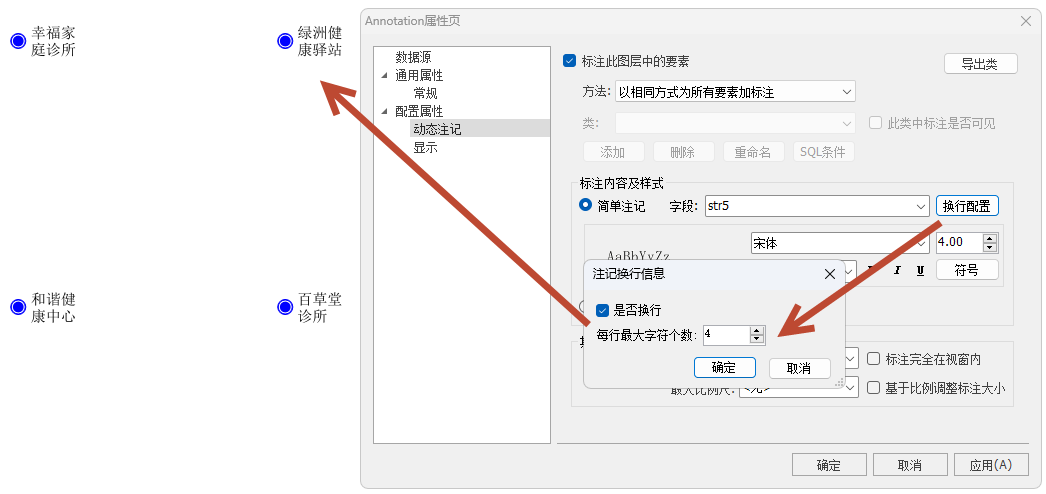

①MapGIS换行功能

MapGIS在设置动态注记时，可进行"换行配置"设置，实现动态注记换行：

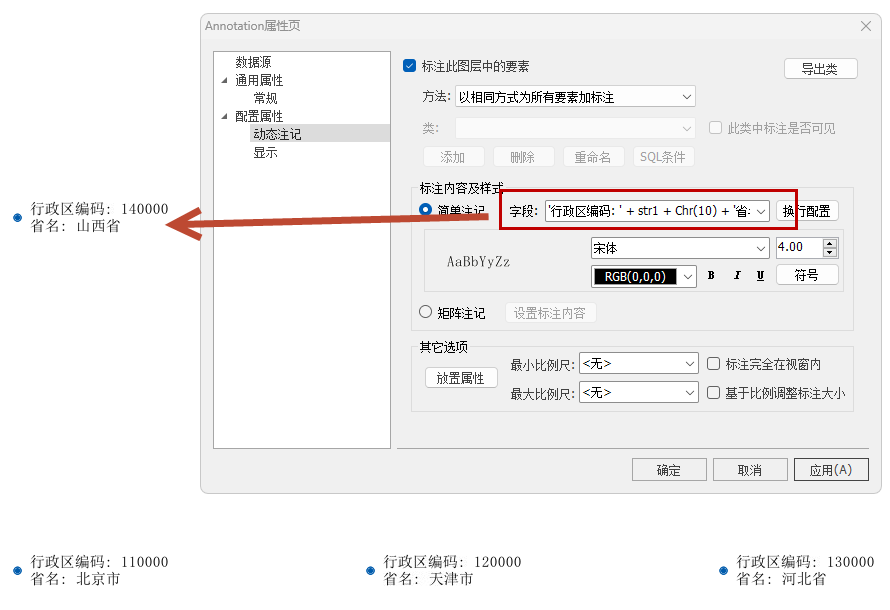

②利用Chr(10)换行

例如，"字符串"字段"str1"记录了行政区编码信息，“字符串"字段"str2"记录了省名信息。动态标注两行信息，第一行内容为” 行政区编码：* “，第二行为” 省名：* "。可通过如下方式实现：

'行政区编码: ' + str1 + Chr(10) + '省名: ' + str2

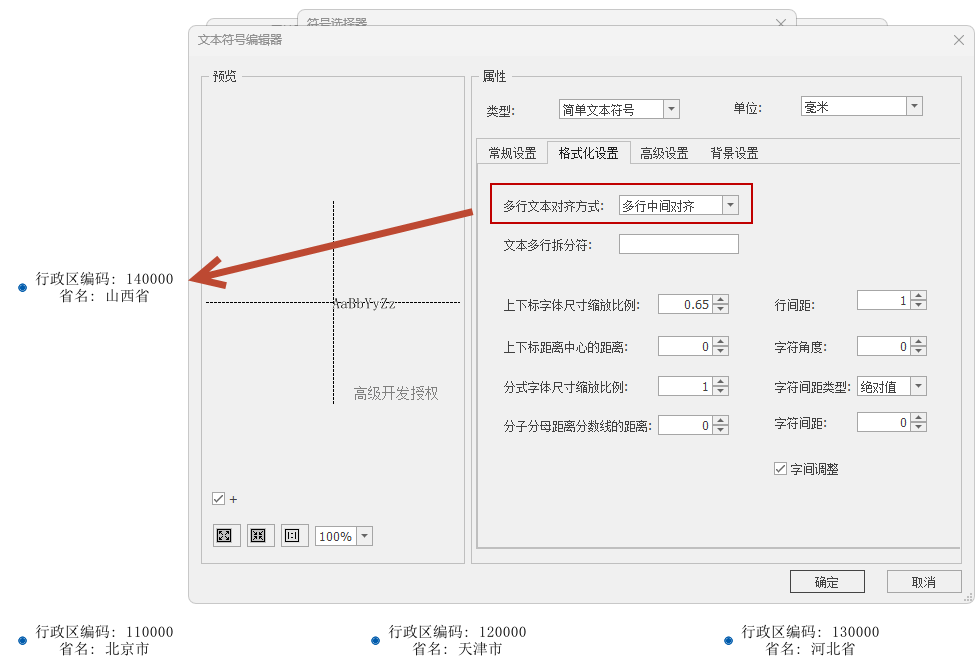

若希望两行内容居中对齐，可通过"符号"参数中"多行中间对齐"实现：

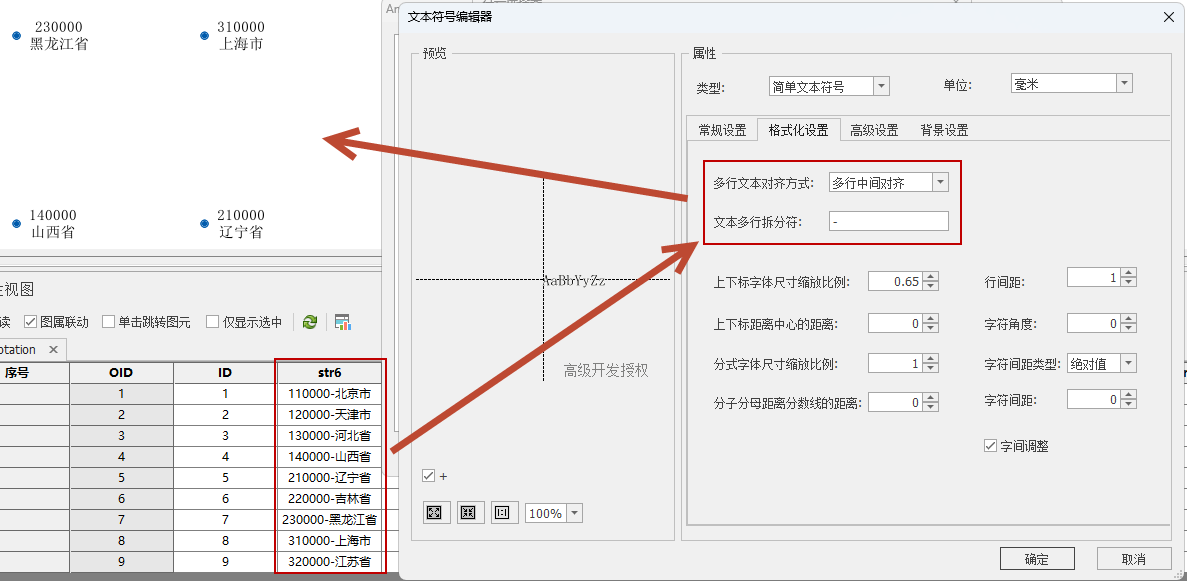

③特殊字符换行

MapGIS 动态注记的"符号"参数中可指定换行符。例如"字符串"字段"str6"记录了行政区编码-省名 信息，可通过如下方式实现"-"字符换行：

（6）分数标注

例如，"字符串"字段"str1"记录了行政区编码信息，"字符串"字段"str2"记录了省名信息。通过分数标注，分子为行政区编码，分母为省名。可通过如下三种方式实现分数注记：

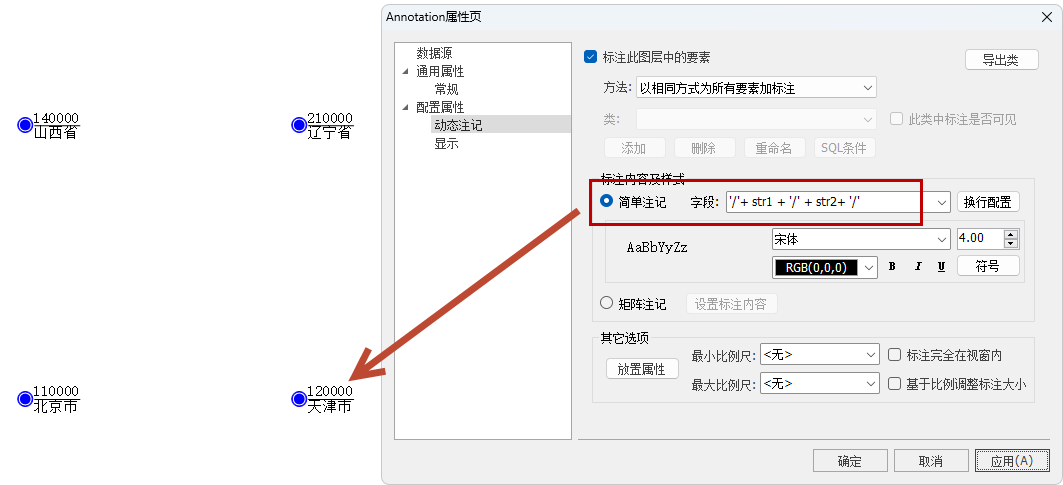

①MapGIS 自带分式注记规则

MapGIS提供了自带的分式注记模式，当注记内容为 “/分子/分母/” 格式时，可显示分数标注。

可在"字段"中输入如下内容，实现分数注记：

'/'+ str1 + '/' + str2+ '/'

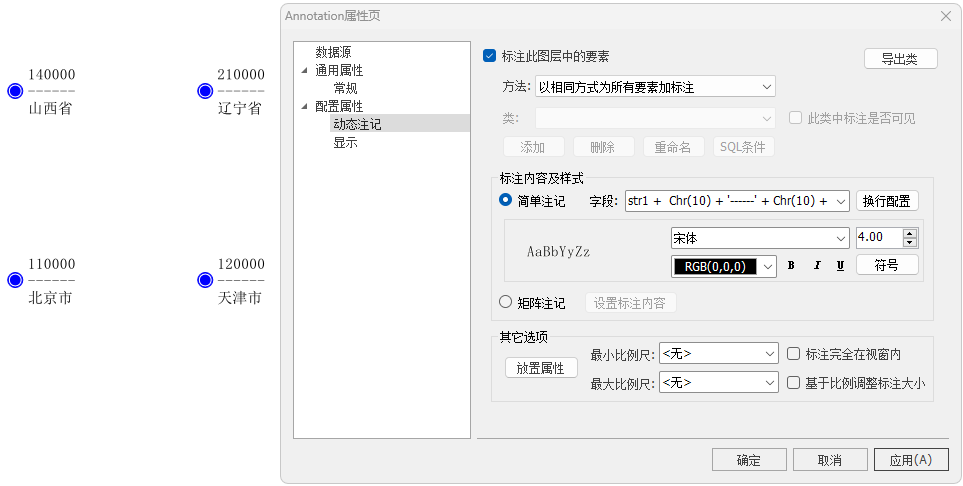

②通过换行符和多个"-"实现近似分数注记

str1 +  Chr(10) + '------' + Chr(10) + str2

③矩阵注记实现

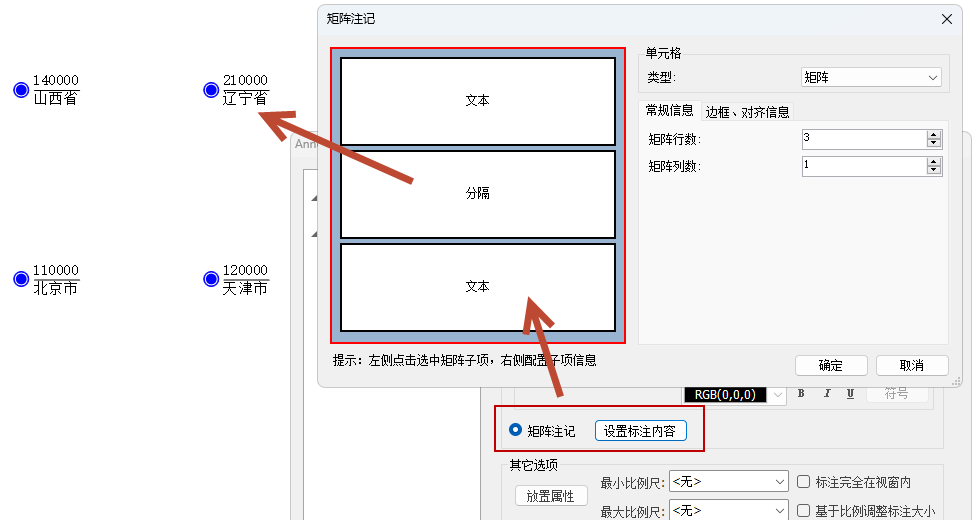

可创建如下矩阵的注记，其中上方文本为"str1"字段，下方文本为"str2"字段。

（7）上/下标

例如，"字符串"字段"str2"记录了省名信息，"双精度型"字段"n3"和"n4"记录了两个产业GDP产值信息。省名为正常注记，n3为上标，n4为下标，可通过如下几种方式实现上/下标注记：

①MapGIS 自带上/下标规则

MapGIS提供了自带的上/下标注记模式，如当注记内容为 “A#+B#=C#-D” 格式时，可显示上/下标注记。

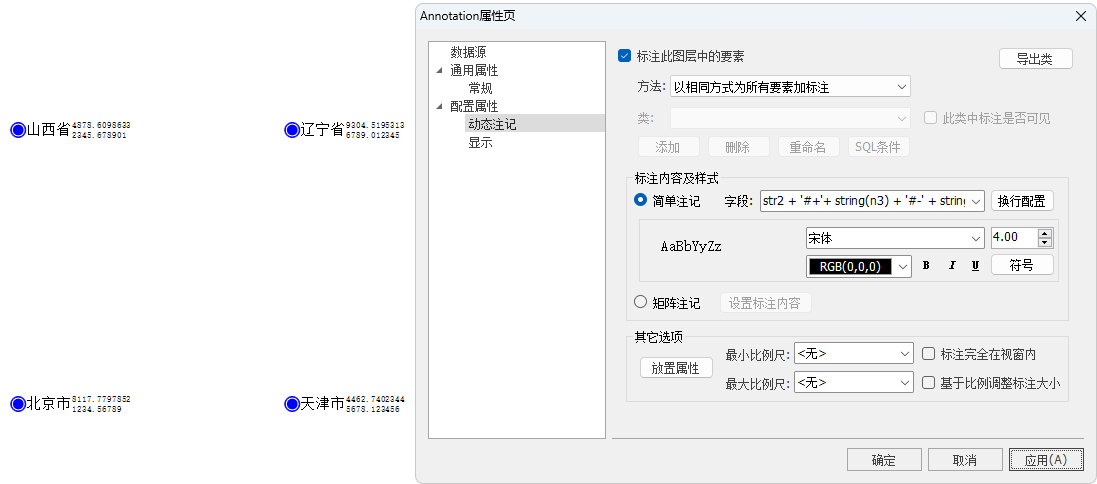

可在"字段"中输入如下内容，实现上/下标注记：

str2 + '#+'+ string(n3) + '#-' + string(n4)

②矩阵注记

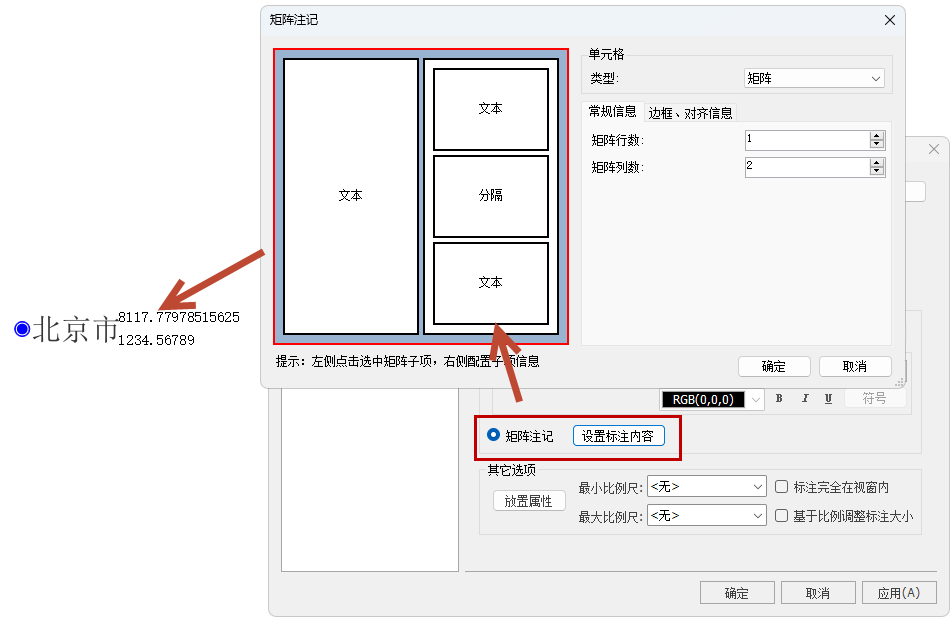

可创建如下矩阵的注记，其中左侧正常文本为"str2"字段，右侧分为3行，第二行可以让上下标间有一定间距。第一行为上标n3，第三行为下标n4，中间行为分隔符，颜色为"无颜色"。可为每个字段设置独立符号化样式，让其显示更为美观。

（8）图片注记

①矩阵注记

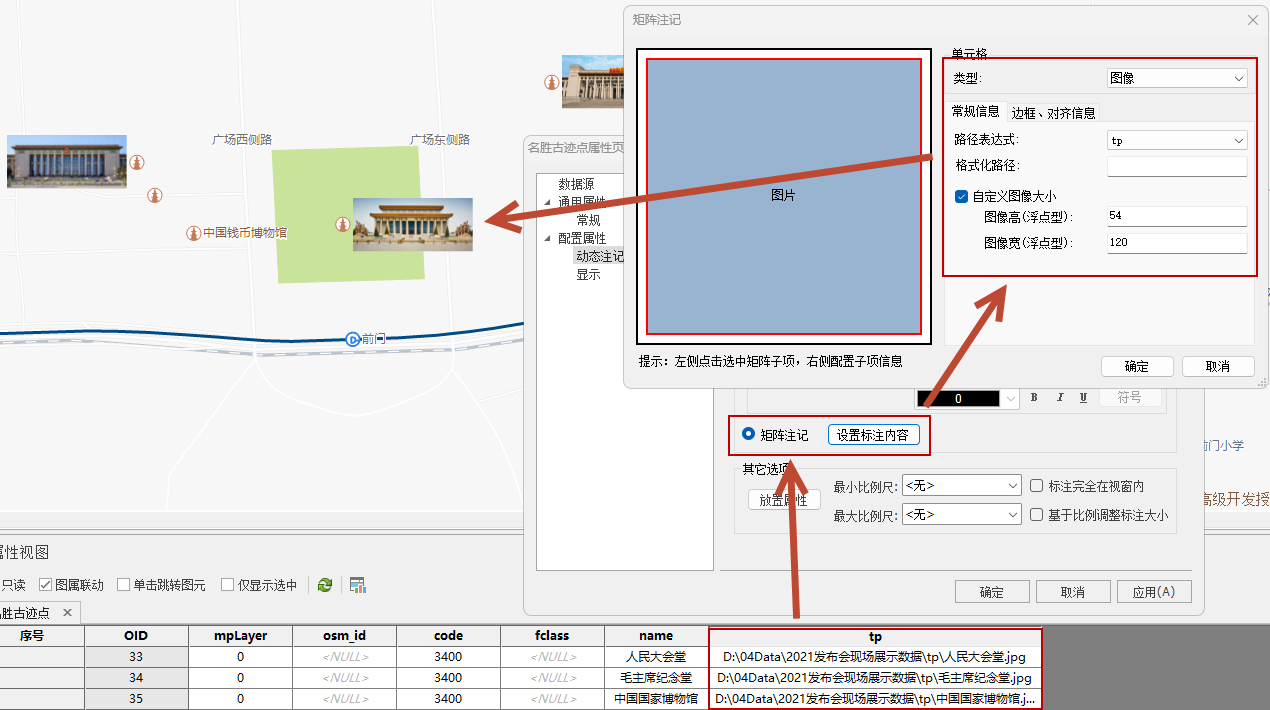

例如，“字符串"类型字段"tp"中记录了图片路径及名称信息，通过"矩阵注记”，直接选择"图像"类型及字段"tp"，即可实现图片动态注记样式。

常用SQL查询表达式

MapGIS在进行SQL条件查询时，遵循了标准的计算机SQL查询语句。SQL查询语句变化丰富，下面以几种常用的SQL条件查询为例进行讲解。

①数值查询

对于数值类的属性字段查询可以使用"=“，”!=“，”<“，”<=“，”>“，”>="等查询语句。

例如，查询面积"mpArea"大于500的属性记录：

mpArea>500

②模糊查询

模糊查询使用 like，通配符采用"%"。

例如，查询名称"name"为"北京大学"的属性记录，如下两种方式均可：

name='北京大学'
name LIKE '北京大学'

查询名称name后缀为"大学"的属性记录：

name LIKE '%大学'

查询名称name中任意位置包含为"大学"的属性记录：

name LIKE '%大学%'

③查询字段值为空

查询是否为空值使用 IS NULL 或 IS NOT NULL。

例如，查询名称"name"为空的属性记录：

name IS NULL

④构建函数进行查询

通过构建SQL数学表达式函数，查询符合条件的记录。

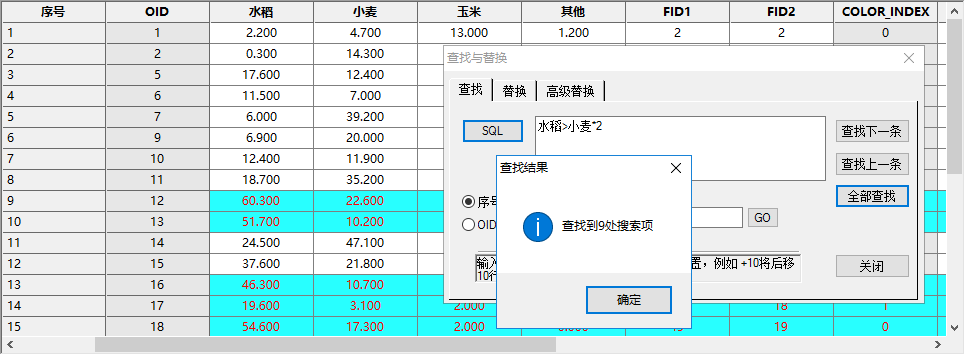

例如，查询"水稻"产量高于"小麦"产量2倍的属性记录：

水稻>小麦*2

⑤时间查询

对"日期型"、“时间型”、"邮戳型"属性字段进行查询。

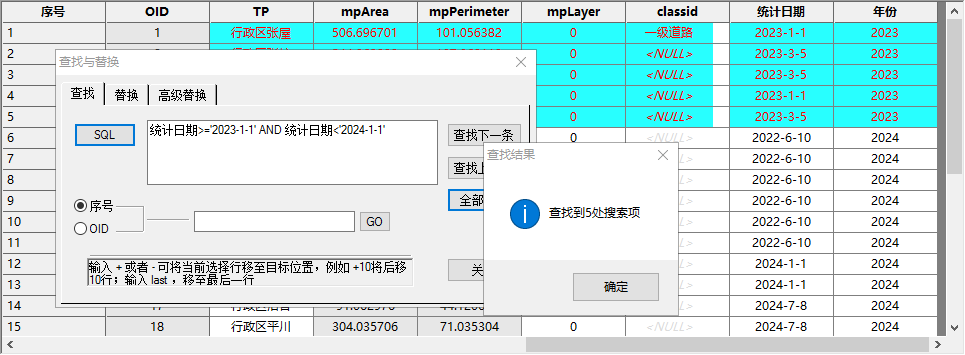

例如，查询"统计日期"在2023-1-1到2024-1-1间的属性记录，包含2023-1-1但不包含2024-1-1：

统计日期>='2023-1-1' AND 统计日期<'2024-1-1'

SQL查询函数说明

SQL查询时通过构建SQL查询函数，查找满足指定条件的数据。MapGIS目前支持SQL查询函数包括运算符号、数学函数、字符串函数和时间函数四种类型。

（1）运算符号

运算符号是SQL查询条件的基础符号，包括常用的算术运算符、比较运算符和逻辑运算符。

类型	运算符	说明
算术运算符	+	加法
	-	减法
	*	乘法
	/	除法
比较运算符	=	等于
	>	大于
	<	小于
	>=	大于等于
	<=	小于等于
	!=	不等于
逻辑运算符	like	使用通配符运算符将值与类似值进行比较
	and	如果两个表达式都为真，则返回true
	or	如果任一表达式为真，则返回true
	not	反转其他布尔运算符的结果
	Is Null	运算符将列的值与null值进行比较，如果比较的值为null，则返回true; 否则，它返回false
其他运算符	+	字符串连接，如连接str1和str2两个字符串字段：str1 + str2

（2）数学函数

数学函数用来执行算术运算。

函数名	语法	说明	示例
Abs	Abs(x)	绝对值函数。	语法：Abs(-4.5) 返回值：4.5
Exp	Exp(x)	以自然对数 e 为幂的函数。	语法：Exp(2) 返回值：7.389056
Floor	Floor(x)	向下舍入函数，即获得距x最近的较小整数。	语法：Floor(1.89) 返回值：1
Ceil	Ceil(x)	向上舍入函数，即获得距x最近的较大整数。	语法：Ceil(1.89) 返回值：2
Sin	Sin(x)	正弦函数。	语法：Sin(2) 返回值：0.909297
Cos	Cos(x)	余弦函数。	语法：Cos(1) 返回值：0.540302
Tan	Tan(x)	正切函数。	语法：Tan(1) 返回值：Tan(30)
Cot	Cot(x)	余切函数。	语法：Cot(30) 返回值：0.642093
LN	LN(x)	取自然对数。	语法：LN(9) 返回值：2.197225
Power	Power(x,y)	x 的 y 次方。	语法：Power(2,3) 返回值：8
Sqrt	Sqrt(x)	对 x 开方。	语法：Sqrt(9) 返回值：3

提示：

MapGIS中正弦、余弦、正切、余切函数中x值单位为弧度。

（3）字符串函数

字符串函数用来对字符串或表达式进行操作。

函数名	语法	说明	示例
ASCII	ASCII(input_string)	返回字符表达式最左端字符的 ASCII 代码值,input_string可以是字符串，字符串表达式或属性列	语法：ASCII(‘ab’) 返回值：97
Chr	Chr(x)	返回与所给ASCII数值参数等当的字符	语法：Chr(97) 返回值：a
Lower	Lower(input_string)	将字符串中大写字母转换为小写字母	语法：Lower(‘XyAB’) 返回值：xyab
Left	Left(input_string,length)	从提供的字符串的左侧开始提取给定长度的字符	语法：Left(‘ABxy’,3) 返回值：ABx
LTrim	LTrim(input_string)	去除字符串中最左边的空格	语法：LTrim(’ a bcd’) 返回值：a bcd
Mid	Mid(input_string,startlength,length)	从字符串中startlength位置开始提取length个字符,startlength起始为0	语法：Mid(‘abcdef’,2,3) 返回值：cde
Right	Right(input_string,length)	从提供的字符串的右侧开始提取给定长度的字符	语法：Right(‘ABxy’,3) 返回值：Bxy
Rtrim	RTrim()	去除字符串中最右边的空格	语法：RTrim('a bcd ') 返回值：a bcd
Space	Space(count)	以空格构造字符串,count是一个正整数，表示空格的数量	语法：Space(2) 返回值：{2个空格}
String	String()	将数值转为字符串	语法：String(‘3.141500’) 返回值：3.141500
Trim	Trim()	去除字符串中两端的空格	语法：Trim(’ abc def ') 返回值：abc def
Upper	Upper()	将字符串中小写字母转换为大写字母	语法：Upper(‘aBcd’) 返回值：ABCD

（4）时间函数

日期函数用来处理日期和时间。

函数名	语法	说明	示例
date	date()	返回当前日期	语法：Date() 返回值：2024-2-29
sysdate	sysdate()	返回当前日期及时间	语法：sysdate() 返回值：2024-2-29 15:33:41
dateadd	dateadd(datepart,number,date)	在日期中添加或减去指定时间间隔	语法：dateadd(dd,-3,‘2024-2-24’) 返回值：2024-2-21
datepart	datepart(datepart,date)	返回指定日期时间的指定部分整数	语法：datepart(dd,‘2024-2-12’) 返回值：12

其中datepart参数说明如下表：

日期部分	缩写	说明
year	yy,yyyy	返回年份
month	mm,m	返回月份
day	dd,d	返回日
hour	hh	返回小时
minute	mi,n	返回分钟
second	ss,s	返回秒
millisecond	ms	返回毫秒数
