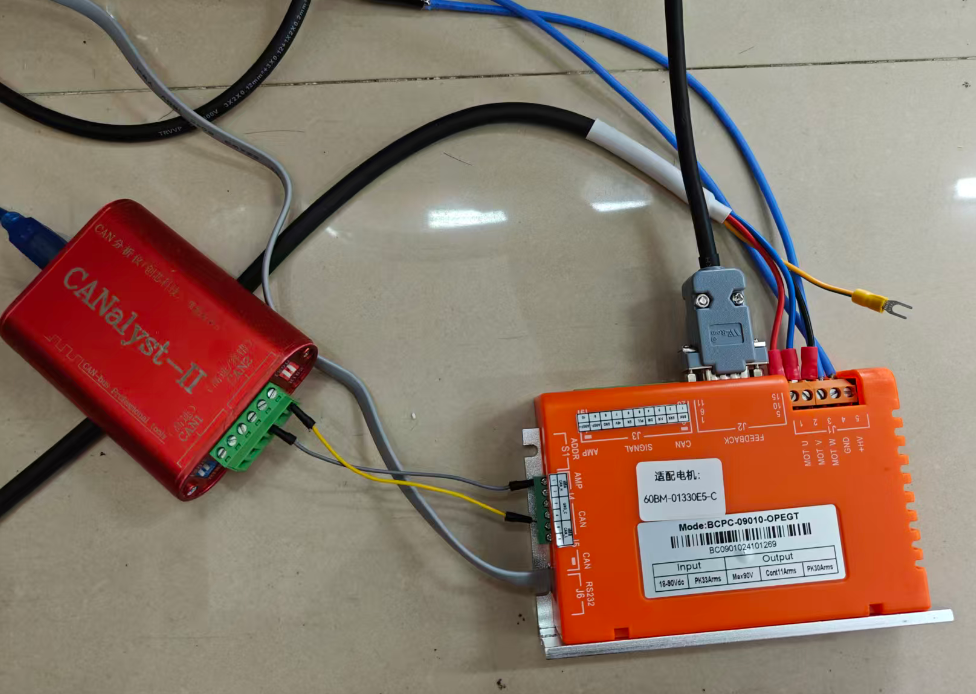

驱动器和电机接线

参考官方文档《伺服驱动器连接基本操作手册》
在这里插入图片描述

  1. J1处(供电要直流电压18V-90V,看驱动器上的电压输入范围,可以用可调电源或者用220降压的电源)

    +HV 直流电源正极
    GND 直流电源负极
    MOTU 电机 U 相
    MOTV 电机 V 相
    MOTW 电机 W 相
    PE 电机外壳接地。悬空或接到箱柜外壳接地端子上(不接即可)

  2. J2处(电机编码器接口)

    直接用电机上的编码器线接上即可

  3. J5处(CAN接口)

    用CAN分析仪的CAN_H接上J5的CAN_H,用CAN分析仪的CAN_L接上J5的CAN_L
    注意一定要打开CAN分析仪上你使用的通道的那个终端电阻120Ω

  4. J6处(DCH软件调试接口)

    以太网网口直接接入伺服J6的网口处,另一端用USB转RS232接口连接笔记本电脑即可

DCH上位机软件配置

直接看官方手册《CAN应用说明-旋转电机》,我直接截图了

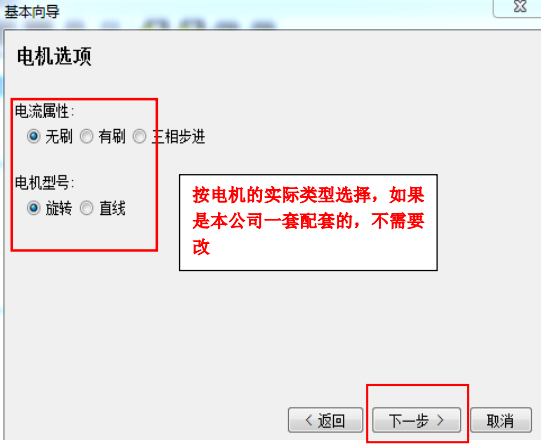

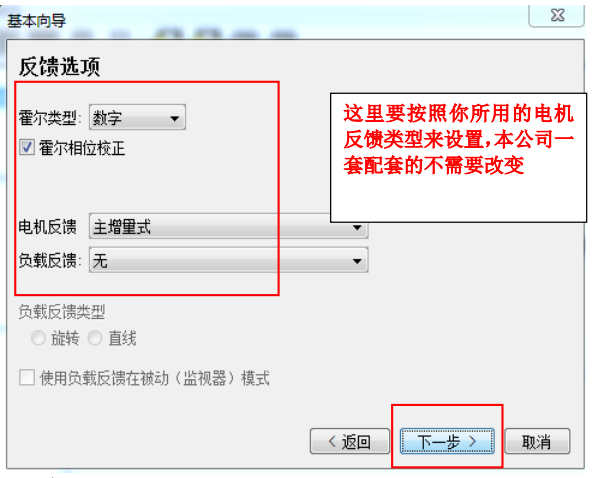

  1. 启动软件,首先把驱动器设置成 CANOPEN 控制模式,按驱动→基本设置,按下列图进行配

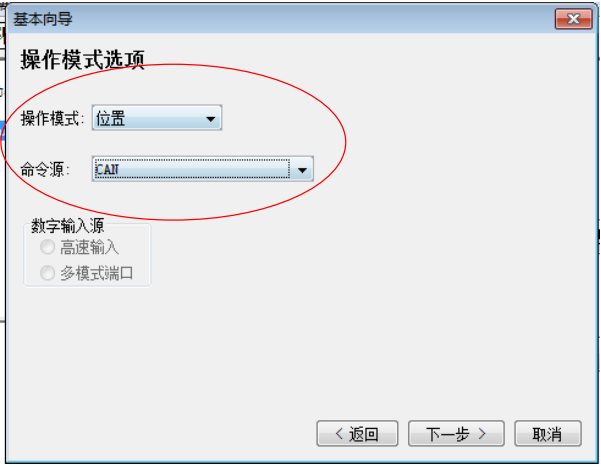

    置,(如果我们配套电机和驱动器的直接下一步,到”操作模式选项”更改就可以了)
    在这里插入图片描述

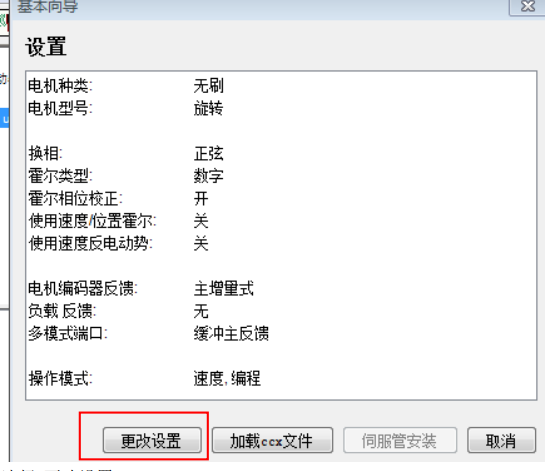

    选择”更改设置”

在这里插入图片描述

选择”下一步”

在这里插入图片描述
“下一步”

在这里插入图片描述
“下一步”

在这里插入图片描述

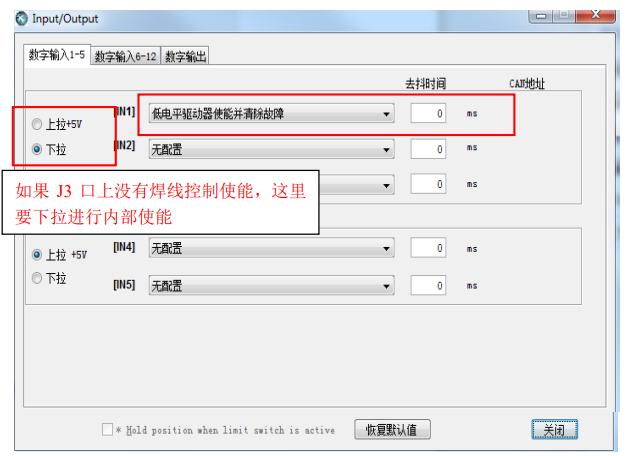

软件主页面上 “输入/输出”,进行驱动器使能配置
在这里插入图片描述

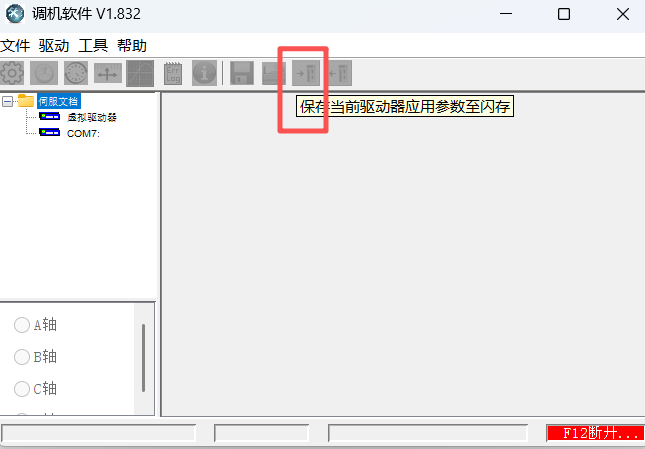

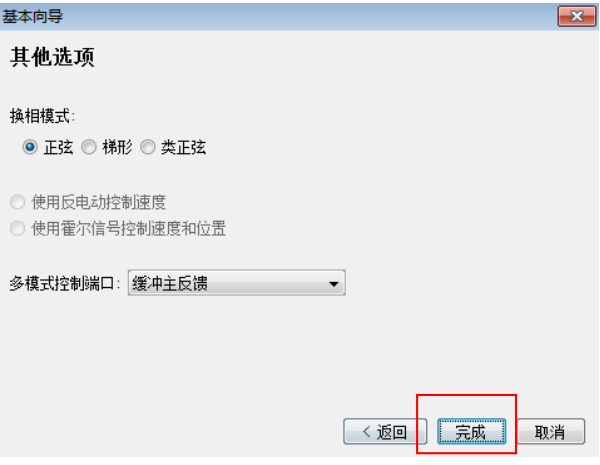

然后按完成,最后按下图把设置下载到 flash.这样就完成 CANOPEN 的配置了。
在这里插入图片描述

驱动器波特率和站号设置

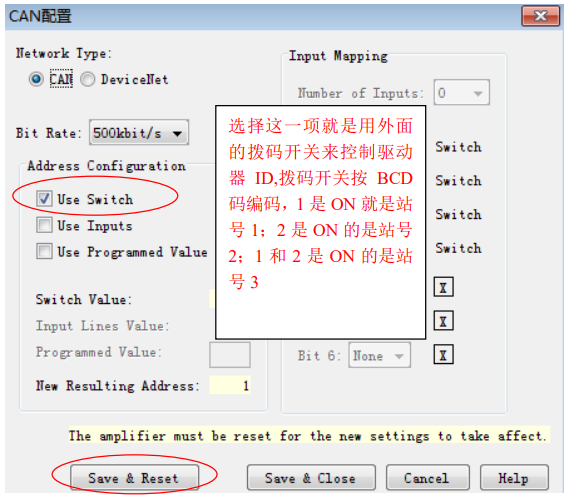

  1. 在“CAN配置” ,如下图
    在这里插入图片描述
  2. 选择”CAN”,选择波特率,然后选择 can 地址的给定方式,上图 can 地址是 1。最后按,
    “save & reset”。注意:上位机的波特率要跟这里的设定的一样。
  3. 这样一个 CAN 控制的驱动器设定就完成了。

在这里插入图片描述

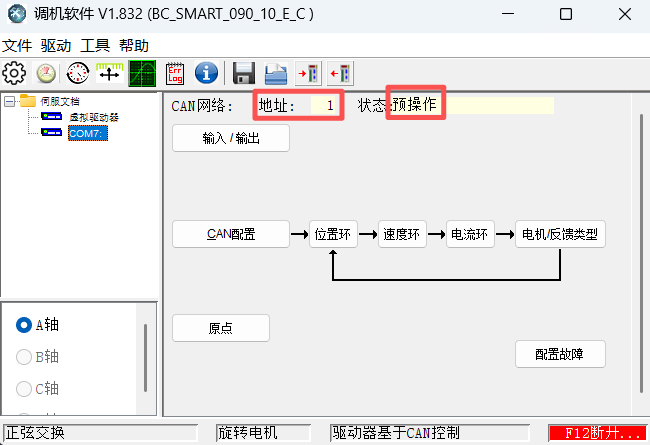

配置好的界面应该是这样的,设置了从机地址(伺服驱动器的地址)为0x01,伺服驱动器当前的状态是“预操作”状态。

理解NMT命令和SDO命令

可以看我主页的另外两篇

CAN分析仪上位机的软件

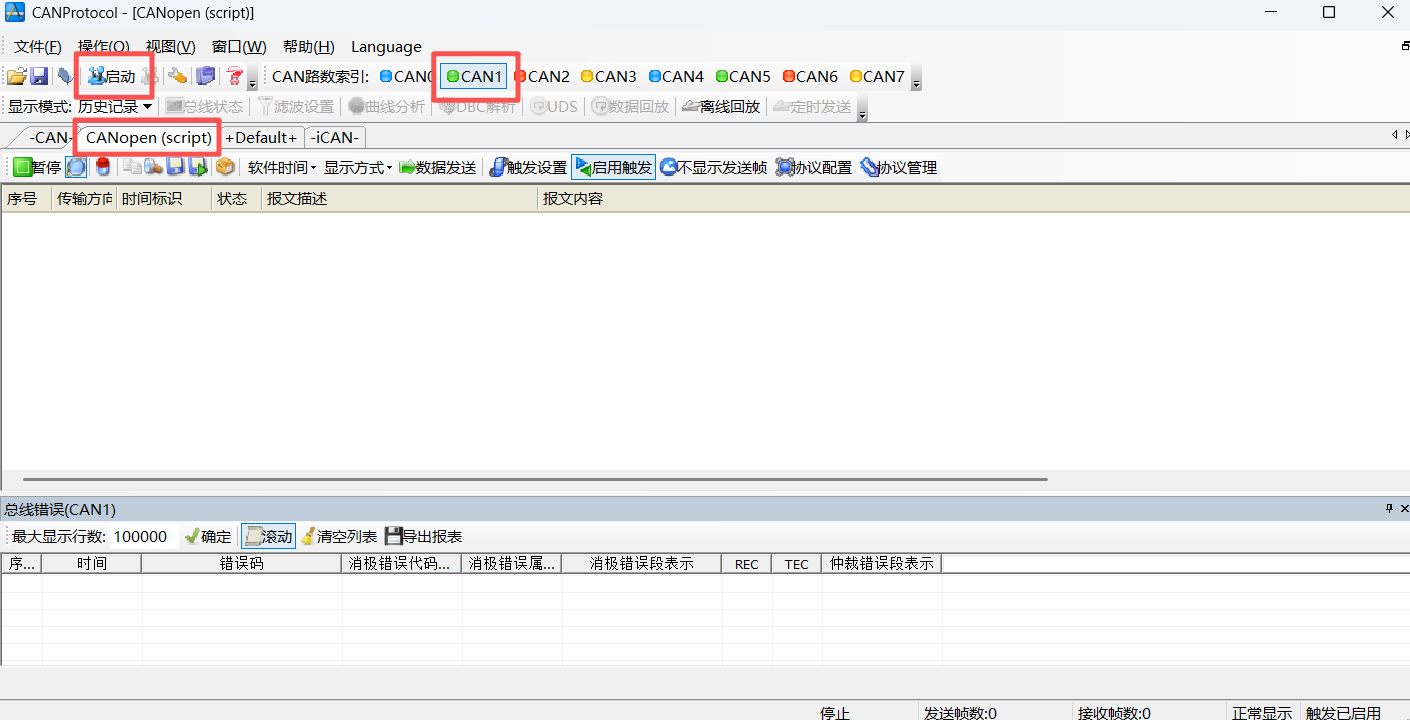

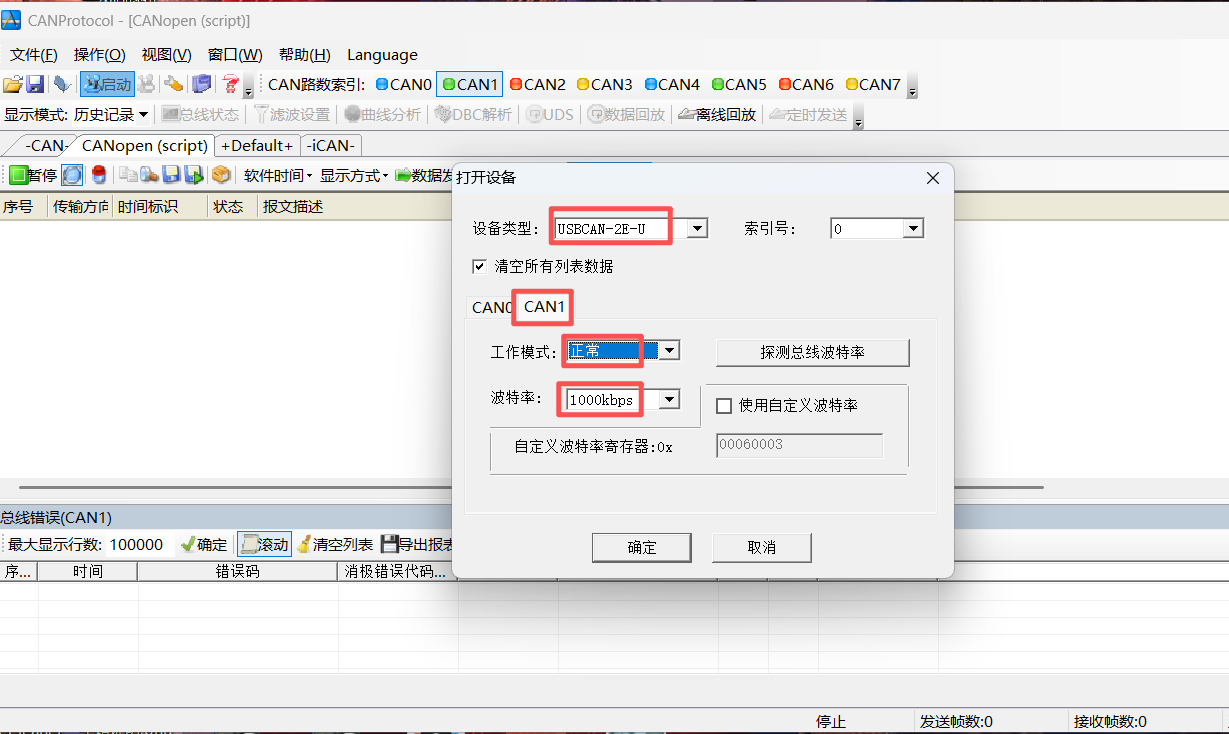

我用的是CAN分析仪的通道2,对应软件的是CAN1,点开“启动”,开始配置参数
在这里插入图片描述
选CAN1,工作模式“正常”,波特率我选的是1Mbps,因为我DCH软件上配置的时候也是配置1Mbps,根据实际来设置,点“确定”即可连接成功
在这里插入图片描述

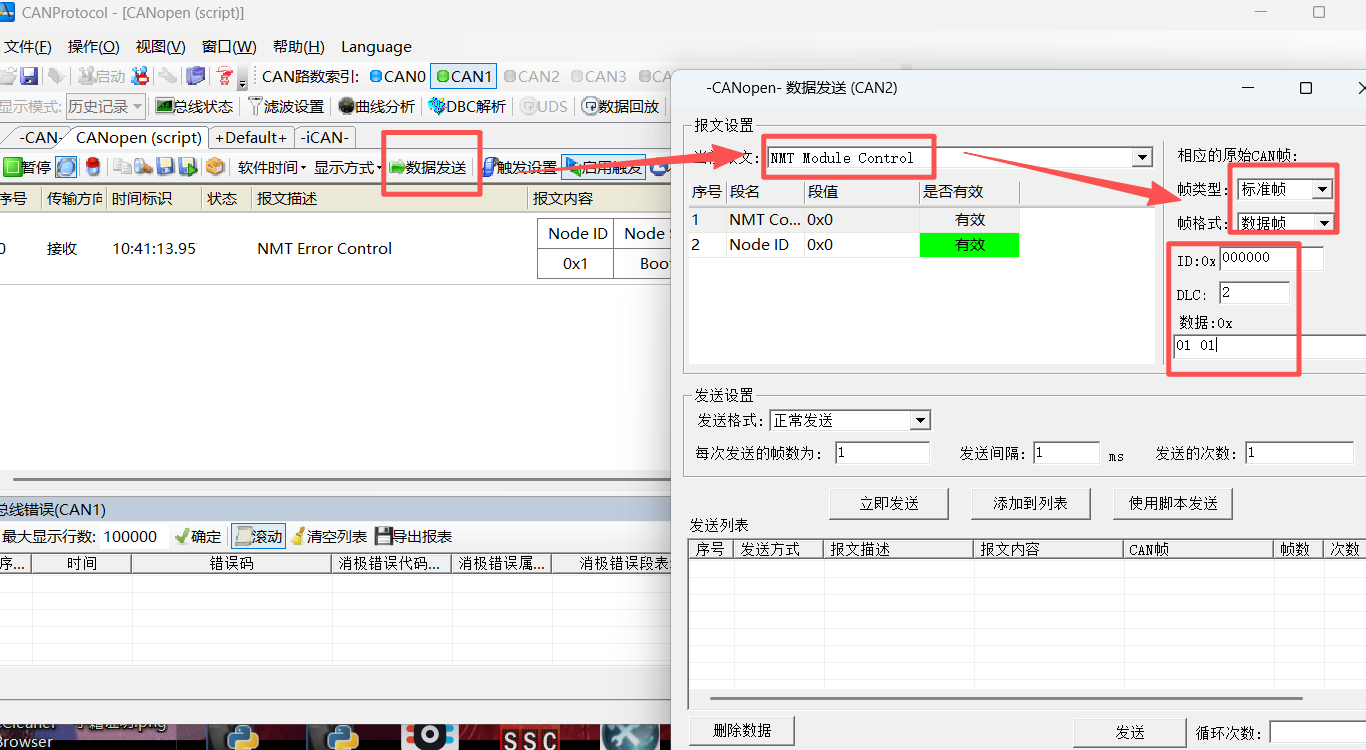

下一步“数据发送”,选择报文格式,帧类型,帧格式,ID号,数据程度(DLC),数据

在这里插入图片描述

速度模式

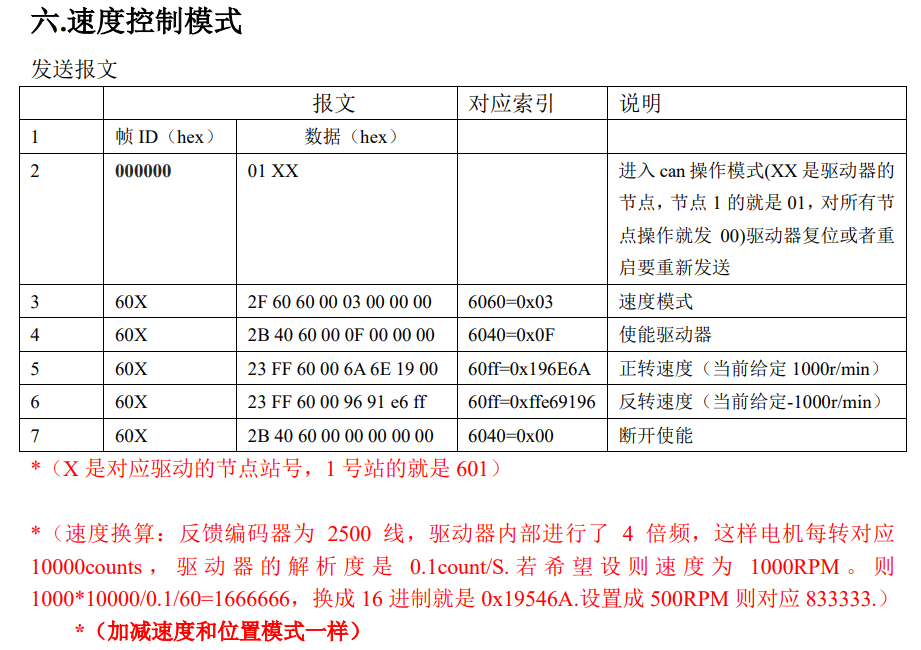

根据手册《CAN应用说明-旋转电机》用CAN分析仪给伺服驱动器一个个发数据即可。

在这里插入图片描述
第一步:启动伺服驱动器

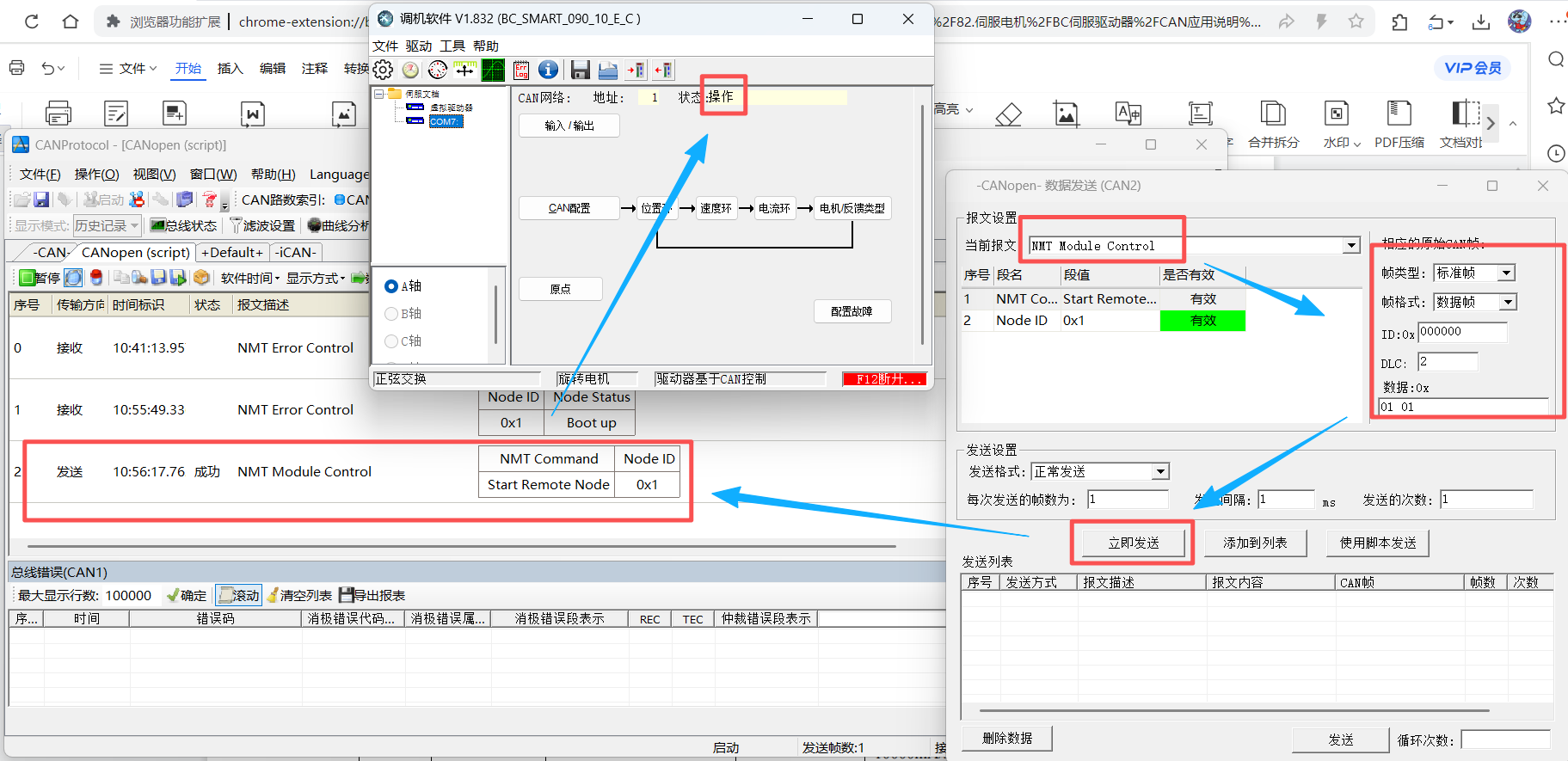

给ID 0x0000发送数据“01 01”,后面那个01是因为伺服驱动器当时配置的地址就是1,这里意思就是广播式发送数据,驱动所有伺服驱动器。发送成功后,很明显上位机DCH那里状态变成了“操作”,也就是进入了OP模式。
在这里插入图片描述
第二步:设置伺服驱动器为速度模式

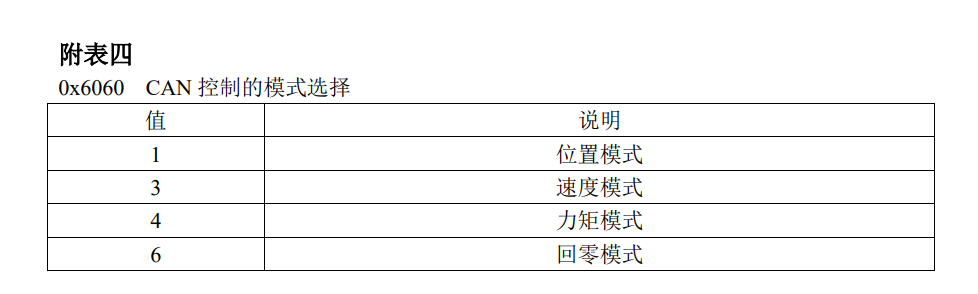

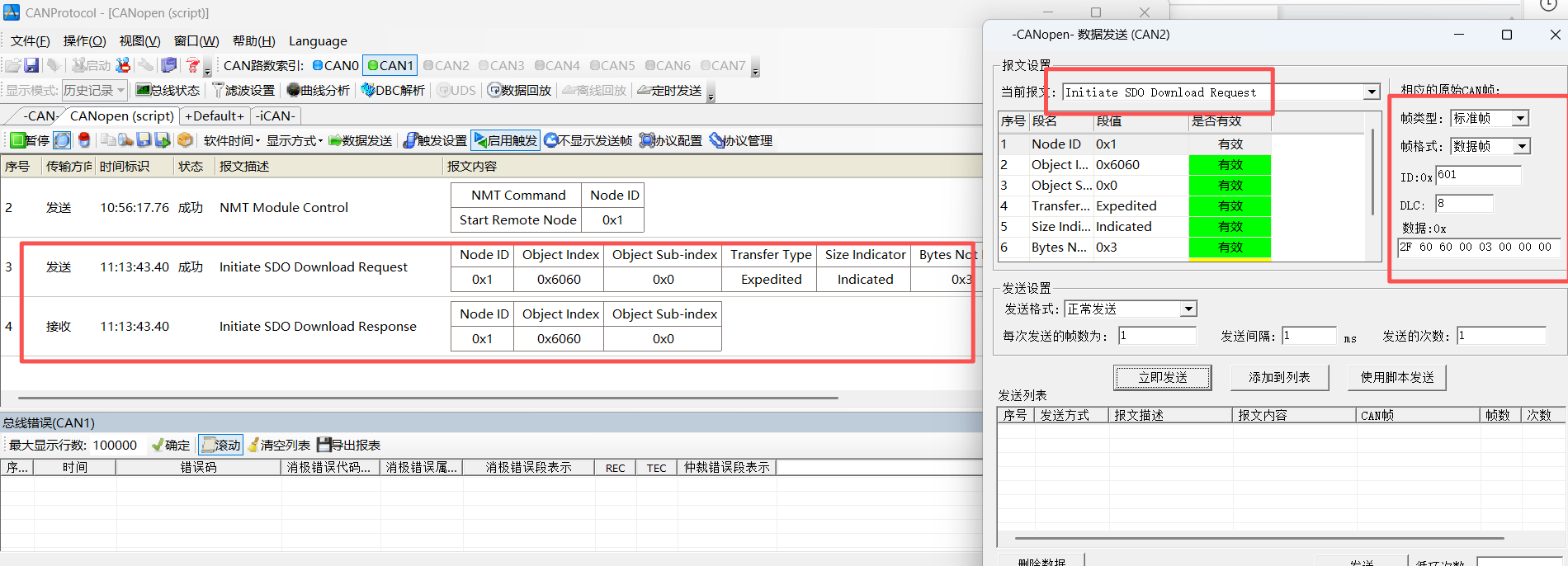

给0x601(因为从机地址是1)发送数据“2F 60 60 00 03 00 00 00”,2F表示“写入一个字节数据”(看SDO的内容),向0x6060写入0x03(为什么0x03是表示速度模式,这个随便找一个伺服驱动器的手册找一些都有描述)
在这里插入图片描述
在这里插入图片描述
第三步:使能伺服驱动器

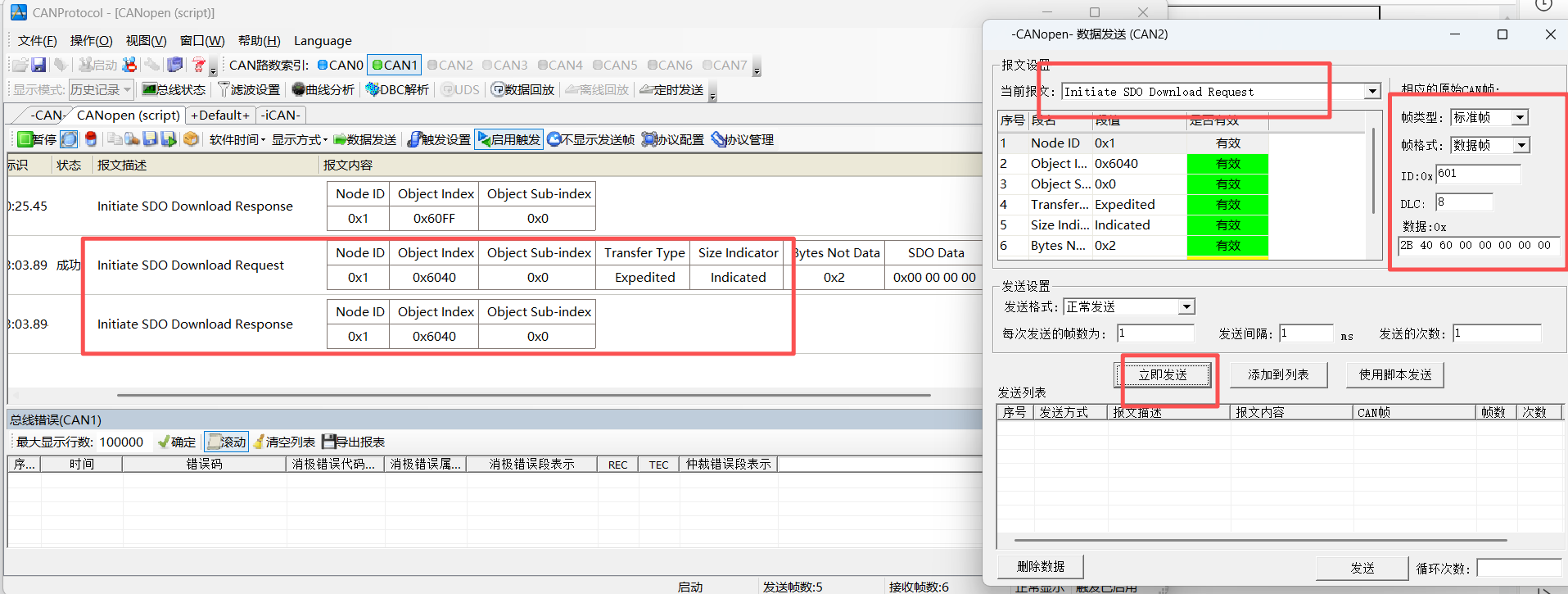

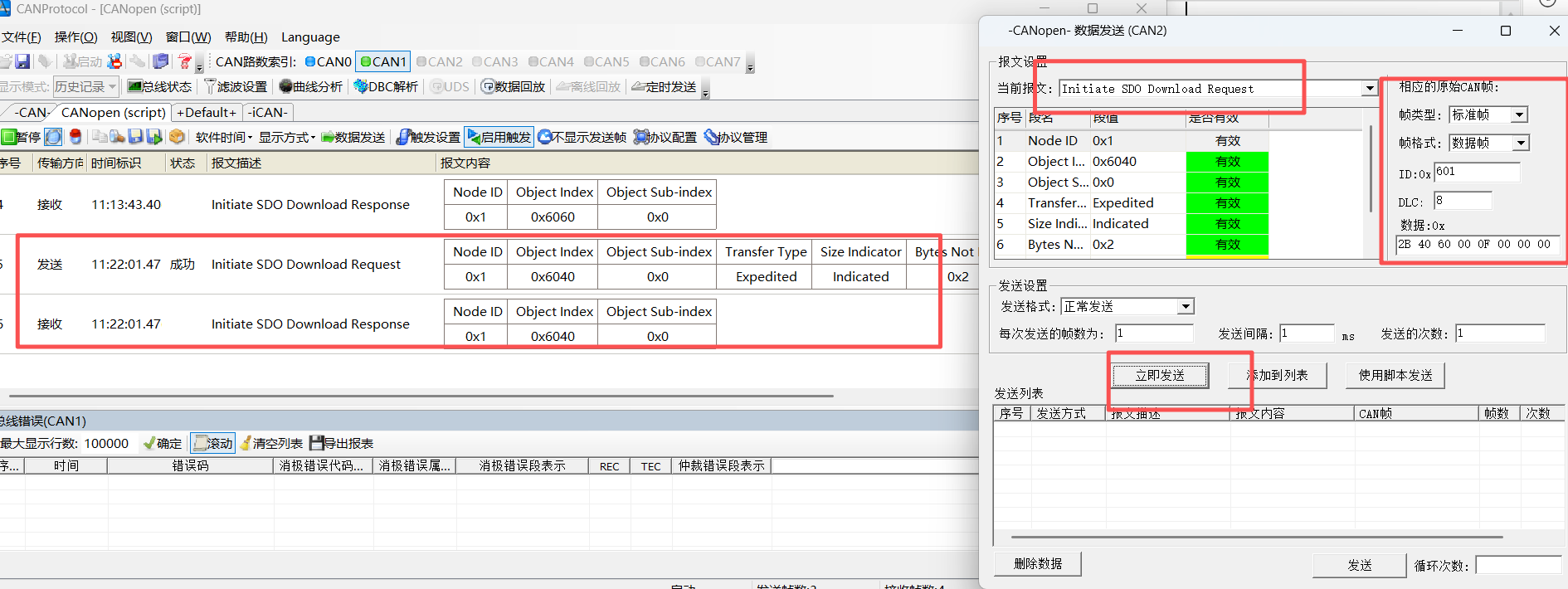

给0x601(因为从机地址是1)发送数据“2B 40 60 00 0F 00 00 00”,2B表示“写入2个字节数据”(看SDO的内容),向0x6040(控制字)写入0x000F
在这里插入图片描述

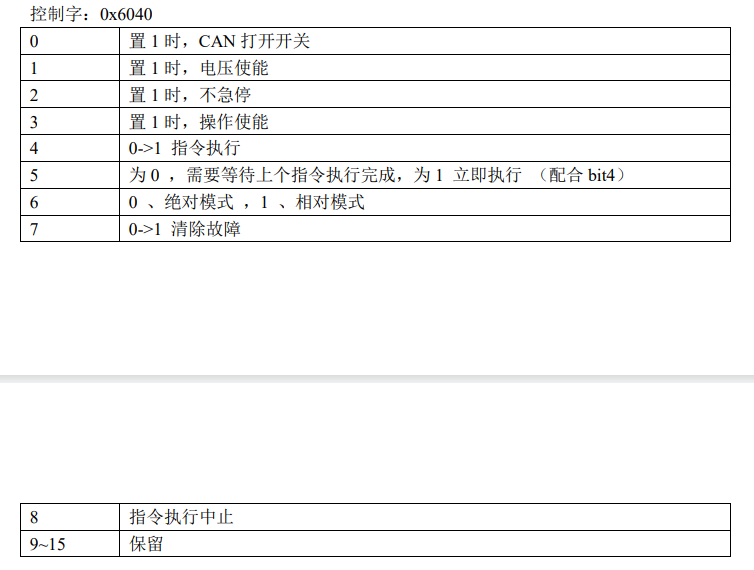

控制字0x6040写入0x000F表示低四位都写入1,即打开CAN,电压使能,不急停,操作使能

在这里插入图片描述
第四步:给伺服驱动器正转的速度

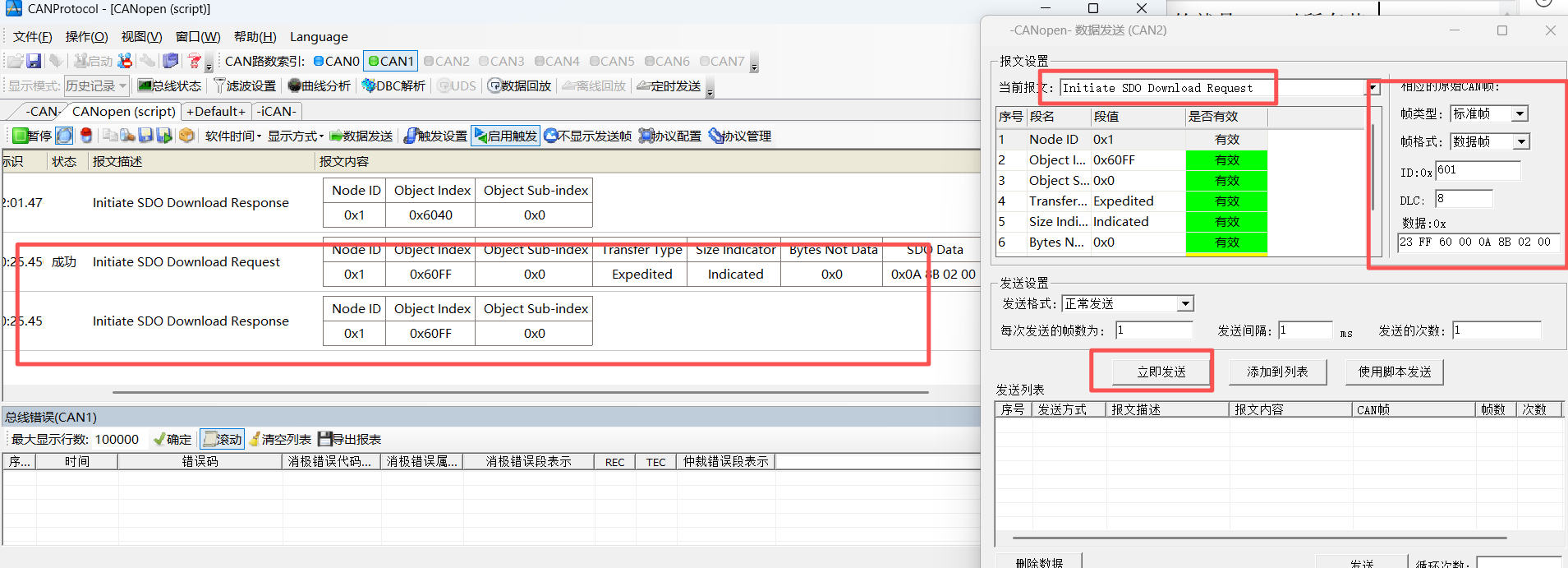

给0x601(因为从机地址是1)发送数据“23 FF 60 00 0A 8B 02 00”,23表示“写入4个字节数据”(看SDO的内容),向0x60FF(加速度)写入0x00 02 8B 0A(即166666,也就是100RPM)

(速度换算:反馈编码器为 2500 线,驱动器内部进行了 4 倍频,这样电机每转对应
10000counts , 驱 动 器 的 解 析 度 是 0.1count/S. 若 希 望 设 则 速 度 为 1000RPM 。 则
100*10000/0.1/60=166666,换成 16 进制就是 0x028B0A.设置成 500RPM 则对应 833333.)
在这里插入图片描述
写入之后,就可以看到电机按100RPM转速正方向转动。

反方向也类似(反转的数据用补码来表示)
1000 RPM = 1666666 counts/s
十六进制:0x00196E6A
正数:0x00196E6A
取反加一得到负数:0xFFE69196
低位在前存储:96 91 E6 FF

第五步:让伺服驱动器停止
给0x601(因为从机地址是1)发送数据“2B 40 60 00 00 00 00 00”,2B表示“写入2个字节数据”(看SDO的内容),向0x6040(控制字)写入0x0000
在这里插入图片描述

位置模式

自己对着文档来吧

力矩模式

自己对着文档来吧
