整车七自由度simulink仿真模型，轮胎魔术公式

最近在折腾车辆动力学仿真，发现七自由度模型真是个好东西。这玩意儿能同时模拟车辆的纵向、横向、垂向运动，还有侧倾、俯仰、横摆三个旋转自由度，加上四个轮胎的旋转自由度（实际处理时会做等效简化）。今天咱们重点唠唠怎么在Simulink里搭这个模型，特别是轮胎部分用魔术公式的实现。

先说说整车模型的骨架。咱们的模型需要处理七个微分方程，举个栗子，横摆角速度的微分方程大概长这样：

function dYawRate = yawDynamics(Iz, lf, lr, Fyf, Fyr)
    dYawRate = (lf*Fyf - lr*Fyr) / Iz;
end

这里的Fyf和Fyr就是前后轴的侧向力，Iz是横摆转动惯量。类似地，纵向动力学要考虑驱动力和制动力的分配，这里建议用S函数处理驱动系统逻辑。

轮胎模型才是重头戏，魔术公式的实现直接决定仿真精度。咱们用Pacejka 89版本的核心公式：

function Fy = magicFormula(alpha, Fz, B, C, D, E)
    alpha = alpha*180/pi; % 弧度转角度
    Fy = D*sin(C*atan(B*(1-E)*(alpha) + E*atan(B*alpha))) * Fz/1000;
end

参数B控制刚度，C决定形状，D是峰值因子，E影响曲线曲率。调参时建议先固定C=1.3~1.6，E=-2~0这个范围，然后微调B和D。注意垂向载荷Fz的单位要统一，这里用kN做归一化处理。

整车七自由度simulink仿真模型，轮胎魔术公式

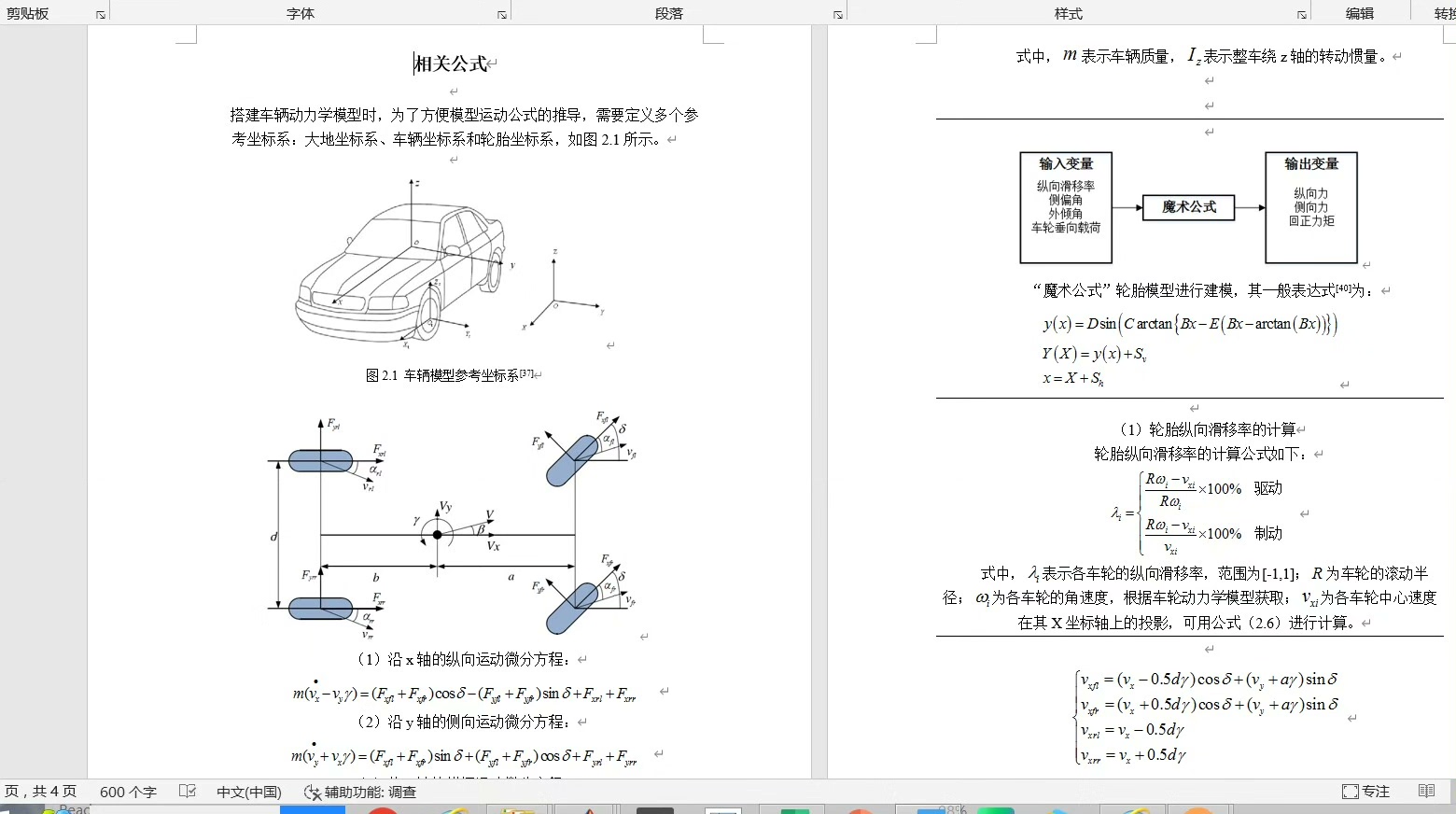

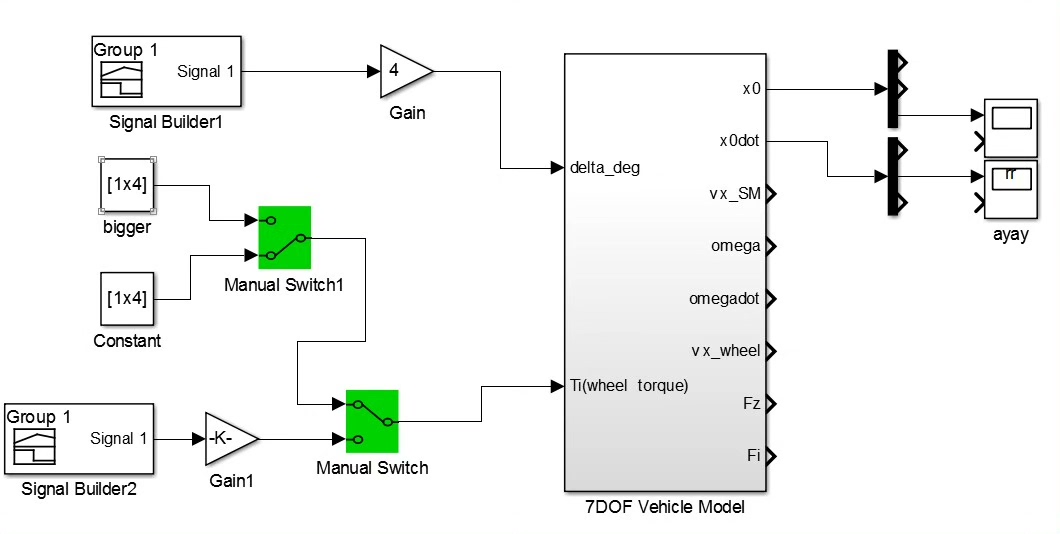

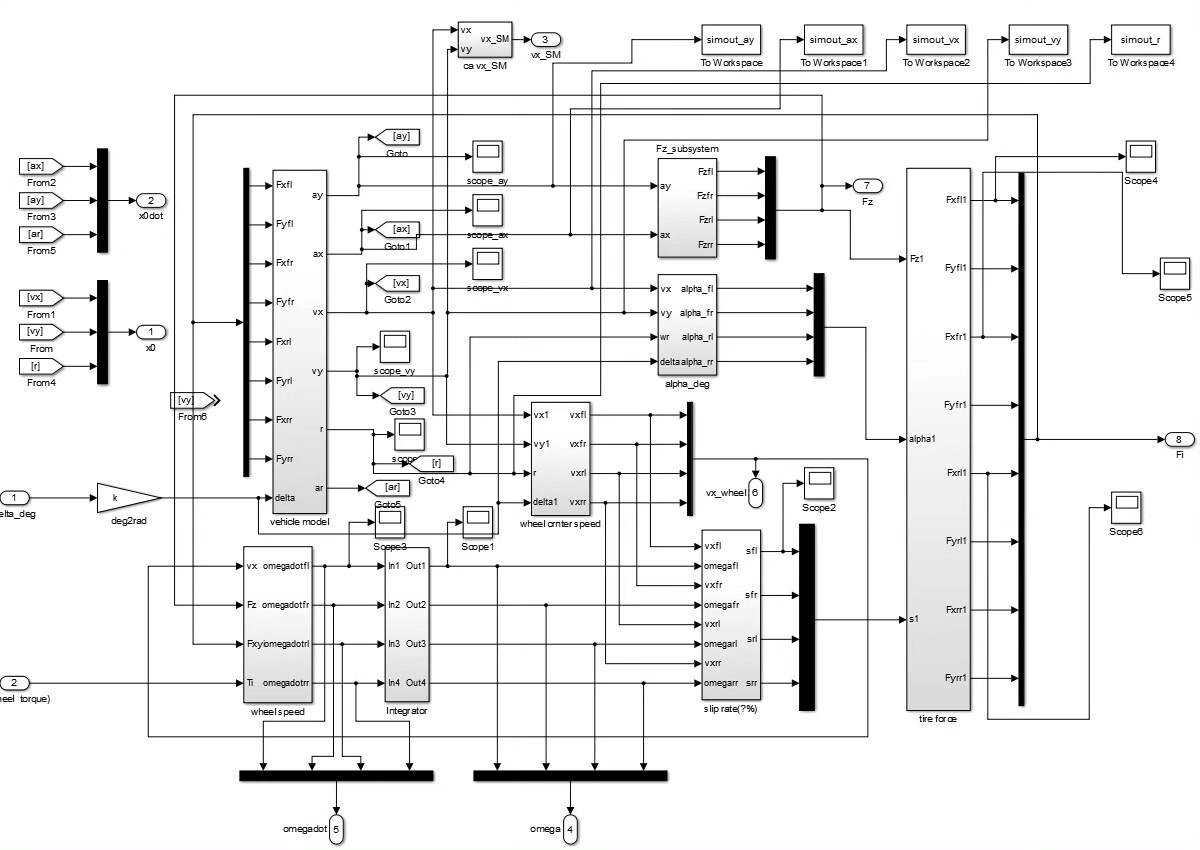

在Simulink里搭建时，建议分三个模块组：

1. 输入处理模块（方向盘转角、油门开度等）
2. 轮胎力计算（四个轮胎独立调用魔术公式）
3. 整车动力学求解器（用ODE45解微分方程组）

跑个双移线工况测试下模型。看这个横摆角速度曲线（配图示意），当魔术公式参数B从10调整到15时，车辆响应明显变快，但过大的B值会导致侧向力过早饱和，出现钟摆现象。这时候得配合悬架子系统参数一起调——比如把前悬架的侧倾刚度提高15%，立马能改善转向过度的问题。

有个坑得提醒：魔术公式的滑移率计算必须用实际车速和轮速的差值，千万别直接用驱动扭矩换算。见过有人用这种写法：

s = (omega*R - Vx)/Vx; % 错误！Vx可能为零导致除零错误

应该改成：

s = (omega*R - Vx)/(abs(Vx)+0.1); % 加个极小值防止除零

最后说个骚操作：把魔术公式参数存成.mat文件，用Simulink的Model Workspace加载，这样切换不同轮胎数据时不用重新编译模型。实测能节省30%的调试时间，特别适合做A/B测试。

这模型还能扩展做ESP验证，下次再聊怎么加制动干预逻辑。仿真时如果发现车辆原地打转，先检查轮胎力的坐标系转换，十有八九是侧偏角正负号搞反了——别问我怎么知道的，都是泪啊...
