在电子设备日益丰富的今天，电机驱动芯片作为核心组件之一，其重要性不言而喻。浙江芯麦科技有限公司推出的 GC3909S 芯片，凭借其高性能和广泛的应用场景，成为众多开发者和工程师的首选。

芯片概述

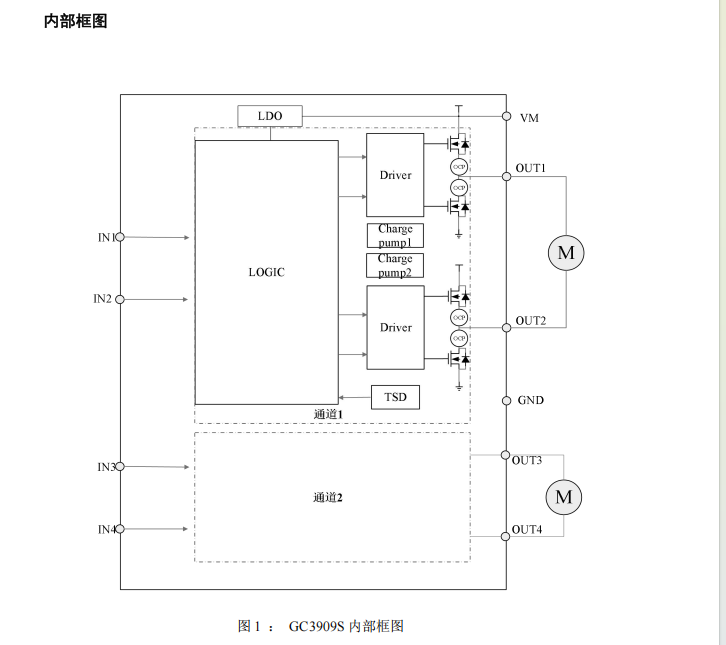

GC3909S 是一款双通道 12V 直流电机驱动芯片，专为摄像机、玩具、白色家电等低压或电池供电的运动控制类应用设计。它能驱动两个直流电机或一个步进电机，工作电压范围为 3.8~14V，每通道可提供 1.5A 持续输出电流和 2.5A 峰值电流，睡眠模式下功耗小于 1uA。

芯片特点

• H 桥电机驱动器：电源电压 3.8~14V，低导通阻抗 350mΩ，1.5A 持续驱动输出电流。

• PWM 输入模式：兼容 3.3V 和 5V 逻辑输入，内置过温保护和短路保护。

• 低功耗睡眠模式：电流小于 1uA，适合电池供电设备。

应用场景

GC3909S 广泛应用于以下领域：

• 步进电机驱动：如数字单镜头反光（DSLR）镜头。

• 白色家电：如洗衣机、空调等。

• 机器人技术：如教育机器人、服务机器人。

• 医疗设备：如电动轮椅、医疗检测设备。

封装与参数

• 封装类型：SSOP10L，尺寸 4.9*3.9mm。

• 极限参数：负载电压 0~17V，控制输入电压 -0.5~7V，结温 -40~150℃。

• 电气参数：工作电流 1.5~3.0mA，输出 H 桥导通电阻 350~450mΩ。

保护功能

• 过温保护：温度超过 169℃时激活，迟滞 18℃。

• 过流保护：电流超过 3.0A 时关闭驱动管，迟滞时间 2.3us。

• 欠压保护：电源电压低于 3.64V 时激活。

使用建议

• 旁路电容：VM 的旁路电容应靠近芯片，建议使用 10uF 以上。

• 输入电平：避免输入低电平低于 0.85V 以防止进入休眠模式。

•

总结

GC3909S 芯片以其高性能和丰富的功能，成为电机驱动领域的理想选择。无论是专业工程师还是电子爱好者，都能从这款芯片中获得出色的性能和可靠的应用体验。
