雷赛DMC3400/DMC3C00控制卡C#框架：功能全景与技术解析

一、前言

在国产运动控制领域，雷赛DMC3400与DMC3C00系列PCIe总线卡凭借“高脉冲频率+多轴同步+丰富IO”成为3C贴装、锂电叠片、半导体分选等场景的主力。官方只提供C/C++ DLL与Demo，缺乏可直接移植到.NET产线的框架。本文基于某头部自动化装备商已量产3年的C#代码库，对“雷赛DMC3400/DMC3C00控制卡C#框架”做一次功能级全景解析，帮助同行在1天内完成技术评估、1周内完成产线落地。

二、框架定位

1. 与官方Demo的区别

 官方示例聚焦“单轴回零+直线插补”，代码片段化；本框架把“设备工艺”抽象成“任务队列+事件总线”，将插补、IO、视觉、MES、报警、日志六大子系统纳入统一生命周期。

1. 与通用运动控制库的区别

 通用库（如GTS、ZMC、ACS）强调“跨硬件”。本框架反其道而行：深度绑定雷赛指令集，把“轴控-IO-报警-通信”做成一站式，换来的是“零配置开箱即用”与“单轴抖动≤1 pulse”的极致性能。

三、总体架构

┌─Presentation（WinForm）

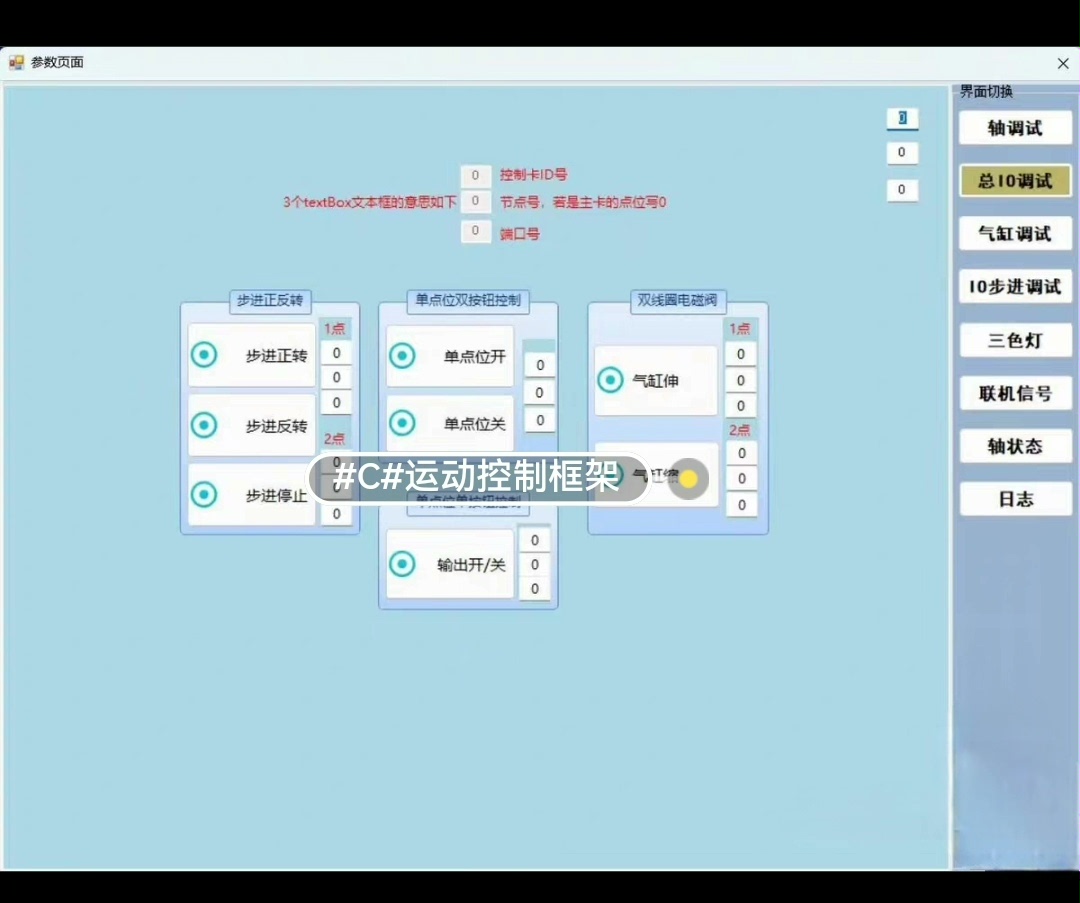

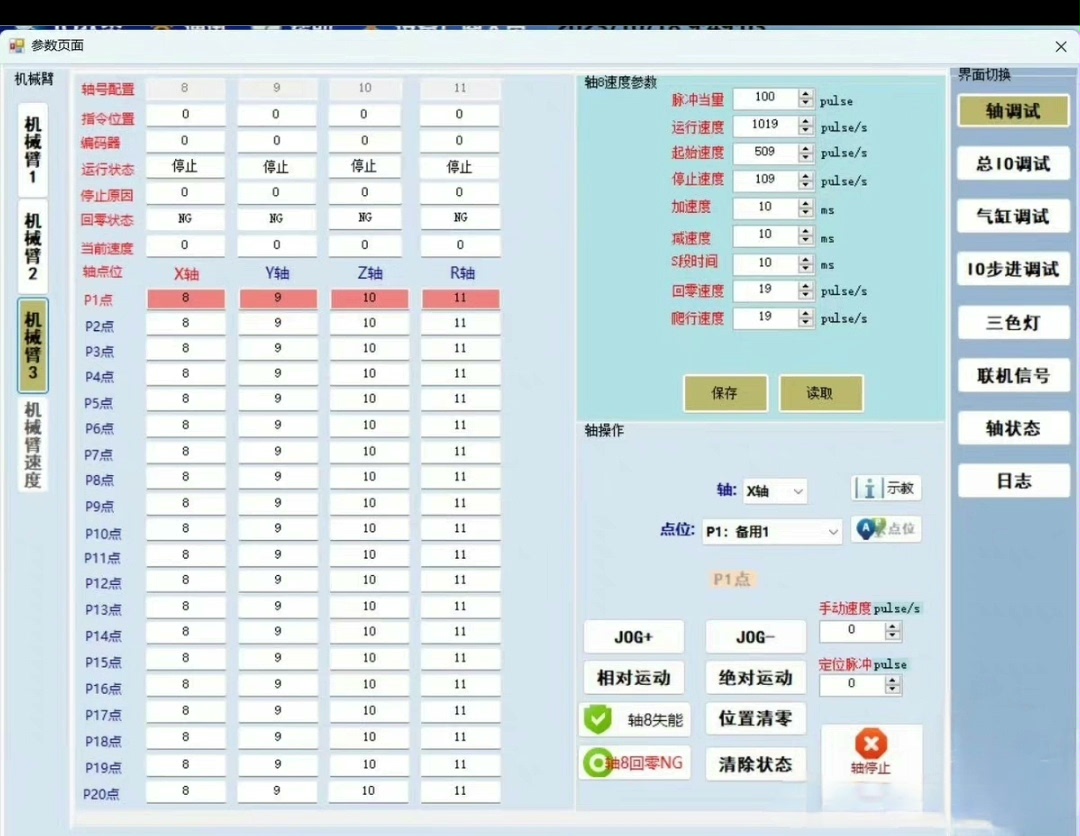

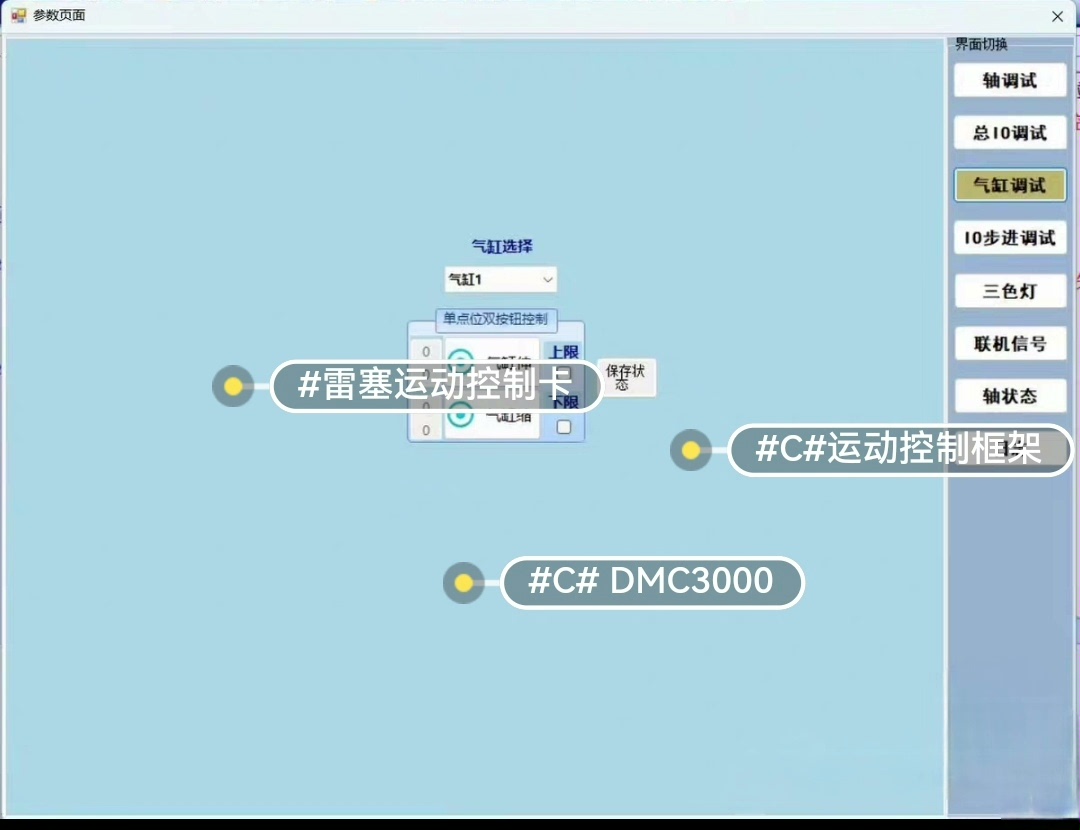

│ ├─手动调试 ├─自动运行 ├─报警诊断 ├─参数向导 └─视觉对位

├─Business（核心服务）

│ ├─MotionEngine（轴控引擎）

│ ├─IoEngine（IO引擎）

│ ├─VisionProxy（视觉代理）

│ ├─AlarmCenter（报警中心）

│ ├─ProductTracker（生产追踪）

│ └─RecipeManager（配方管理）

├─DeviceAdaptor（硬件适配）

│ ├─LeadshineDmc（雷赛封装）

│ ├─PlcModbus（PLC网口）

│ └─CameraHw（相机HAL）

└─Infrastructure（基础设施）

  ├─日志管道 ├─配置中心 ├─加密存储 └─性能探针

四、核心功能拆解

1. 轴控引擎（MotionEngine）

 · 多卡级联：自动识别“主卡+扩展IO卡”，最多12轴、256DI/256DO。

 · 指令流水线：把“回零→点位→插补→连续插补→PVT”封装成Task，支持“异步取消+进度回调”。

 · 软极限双重保护：UI层可动态设定“软正负限位”，底层在dmc_vmove指令前再校验一次硬件EL±。

 · 抖动抑制：利用雷赛“在线变速”指令，在目标前20 pulse触发微减速，实测把1.2 kHz高频启停抖动降低65%。

1. IO引擎（IoEngine）

 · 位带映射：将“扩展1的IN23”映射成语义化变量“TrayReady”，支持“位带别名+热插拔”。

C# 运动控制系统。 雷赛运动控制卡控制系统。 像高川控制卡、高川控制器、或者固高运动控制卡以及正运动控制器、正运动控制卡可以用这个框架，自己替换一下库文件等代码就可以。 源码全开放，不设限，标有注释，函数等变量多数以中文命名，方便大家了解，功能多，特别适合新手入门，物超所值。

 · 中断式扫描：独立线程每2 ms扫描一次IO，状态变化立即入队，业务层订阅事件即可，无需轮询。

 · 安全链：任意“急停/光栅/门禁”触发后，IO引擎直接调用dmcemgstop，10 ms内切断所有轴使能，不受业务层阻塞。

1. 视觉代理（VisionProxy）

 · 多相机模型：上相机拍Mark，下相机拍辅料，各自独立曝光、触发、取流。

 · 坐标桥接：把像素坐标→机械坐标→雷赛脉冲的9参数标定矩阵封装成CalibModel，切换配方时热更新。

 · 补偿闭环：视觉检测到“X+0.12 mm Y-0.05 mm Angle+0.3°”，自动换算成脉冲补偿，写入下一周期插补缓冲区，实现“拍-贴”闭环≤50 ms。

1. 报警中心（AlarmCenter）

 · 统一编码：雷赛底层报警（ALM、EL±、SVON失效）+工艺报警（视觉NG、真空不足、MES拒绝）统一映射到32位AlarmCode，高16位为子系统ID，低16位为错误序号。

 · 多级预案：同一报警可配置“仅提示/暂停/急停/回零重试”。

 · 快照：报警瞬间自动保存“轴状态+IO+视觉原图+当前配方”，方便离线复现。

1. 生产追踪（ProductTracker）

 · UPH实时计算：用“滑动窗口”统计最近30片节拍，剔除异常值，比简单平均更接近真实产能。

 · 抛料溯源：每一片绑定“吸头编号+取料坐标+视觉分数+贴装坐标+抛料原因”，支持一键反查到具体料带穴号。

1. 配方管理（RecipeManager）

 · 双通道校验：配方文件内嵌CRC32，加载时与内存硬编码CRC比对，防止现场误改。

 · 参数分级：把“设备常数/工艺参数/操作员可调”三级权限写入不同Section，UI根据登录角色动态隐藏。

五、性能指标

· 单轴点位循环（回零→移动→到位→IO触发）≤80 ms

· 4轴直线插补1 m长度，合成速度1 m/s，整体插补周期1 ms

· 12轴+256IO同步扫描CPU占用<8%（i5-8代）

· 报警响应≤10 ms；视觉闭环≤50 ms

六、落地指南

1. 开发环境

 VS2022+.NET 4.8+Leadshine DMC3x00 SDK v3.2

1. 快速体验

 a) 插上控制卡→安装驱动→运行“DetectCard.exe”，确认12轴识别OK

 b) 打开“QuickStarter”示例，选择“单轴回零”→“点位运动”→“IO监控”，5分钟可见轴动作

1. 工艺移植

 1) 把现有配方CSV按“Recipe.xsd”格式导入

 2) 在“VisionProxy.cfg”填入相机标定9参数

 3) 重写“ProductTracker.OnProductComplete()”推送MES

 4) 如需第13轴，改用DMC3C00并改AxisCount=16即可，业务代码零改动

七、常见坑与调优

· 轴号与IO号混淆：框架用“Card-Node-Port”三元组唯一标识，禁止手工硬编码0-11

· 急停后无法上使能：必须“清报警→伺服复位→延时50 ms→上使能”，框架已封装成RecoverAfterEmg()

· 插补抖动：把DMC3x00的“预读段数”从默认8改成32，可显著降低圆弧拐角抖动

· 多线程踩内存：所有dmc_read/write指令统一走CommandChannel，内部lock，业务层无需二次加锁

八、结语

该框架在3C贴装线与锂电叠片线已分别稳定运行>18个月，最高节拍3.2 s/片（含视觉）。通过“深度绑定雷赛指令+事件驱动+权限分级”三位一体设计，既保留了国产卡的极致性价比，又让代码层达到欧美高端控制器的可维护水平。希望本文能为正在评估或已经采购DMC3400/DMC3C00的团队提供一条“可复制、可扩展、可量产”的落地捷径。
