三菱Q系列plc11轴运动控制程序，程序是本人实际工作项目，包括plc程序，触摸屏程序，电气清单，电路图，有应用三菱Q的定位模块，，模拟量模块，为了方便现场的同事监控修改，程序是分工位编辑，对于做三菱Q系列plc朋友有很好的借鉴意义

在实际工业自动化项目中，三菱Q系列PLC凭借其强大的性能和稳定性，在运动控制领域有着广泛应用。今天就来和大家分享一下我在实际工作项目中完成的三菱Q系列11轴运动控制程序，希望能给同样在使用三菱Q系列PLC的朋友们一些参考。

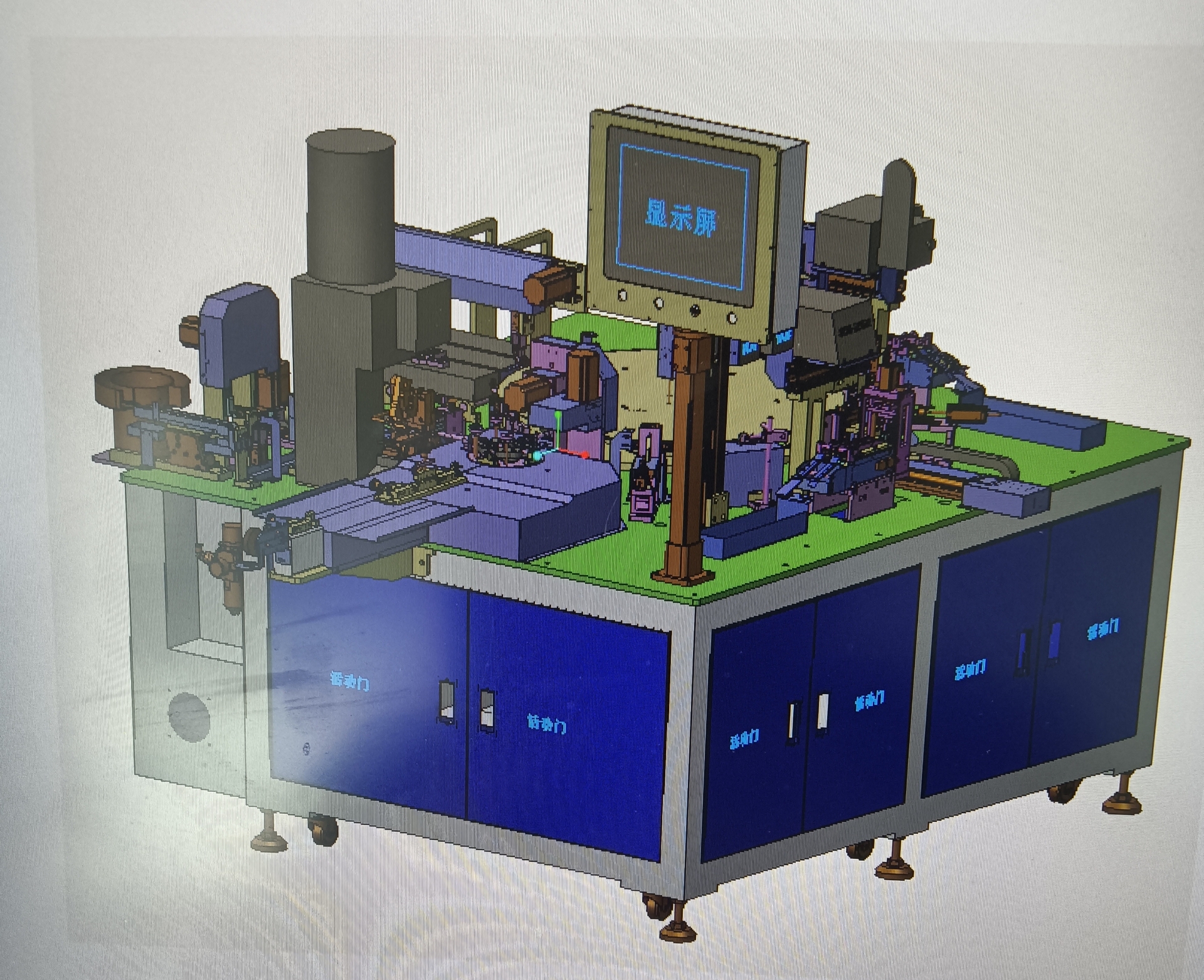

一、整体项目架构

这个项目涵盖了PLC程序、触摸屏程序、电气清单以及电路图，构成了一个完整的自动化控制系统。通过分工位编辑程序，极大地方便了现场同事进行监控和修改，提升了工作效率。

二、PLC程序

（一）定位模块应用

三菱Q系列的定位模块在本次运动控制中起着关键作用。以常用的QD75系列定位模块为例，以下是一段简单的定位指令代码示例（以梯形图形式呈现部分关键逻辑）：

LD M0  // 启动条件，假设M0为启动标志位
FROM K0 K10 K1 D0 K1  // 从定位模块0号读取当前位置数据到D0寄存器

在这段代码中，FROM指令用于从特殊功能模块（这里是定位模块）读取数据。K0表示模块编号为0，K10代表要读取的软元件起始地址（这里对应位置数据的地址），K1表示读取1个数据，D0是PLC内部用于存储读取数据的寄存器，最后的K1表示读取数据长度为1个。通过这样的指令，我们可以实时获取定位模块反馈的当前位置信息，为后续的运动控制逻辑提供依据。

（二）模拟量模块使用

模拟量模块在项目中也不可或缺，比如用于采集传感器的模拟量信号，如压力、温度等。假设使用的是AD模块，以下是读取模拟量数据的代码片段：

FROM K2 K0 K1 D10 K1  // 从2号模拟量模块读取模拟量数据到D10寄存器

这里K2表示模拟量模块编号为2，K0是模拟量数据存储的起始地址，同样读取1个数据到D10寄存器。读取到的模拟量数据可以经过一定的换算，转换为实际的物理量，用于系统的监测和控制。

（三）分工位程序编辑

为了便于理解和维护，程序采用了分工位编辑的方式。例如，对于某个工位的运动控制，我们可以将相关的逻辑封装在一个子程序中。

// 定义工位1运动控制子程序
P1_SUB:
    LD M10  // 工位1启动标志
    MOV D100 D200  // 将参数D100的值传送到D200作为运动速度设定值
    CALL P1_MOVE  // 调用运动控制程序段
    RET

通过这种方式，每个工位的控制逻辑相对独立，当现场需要对某个工位进行修改或调试时，直接定位到对应的子程序进行操作即可，不会影响到其他工位的运行。

三、触摸屏程序

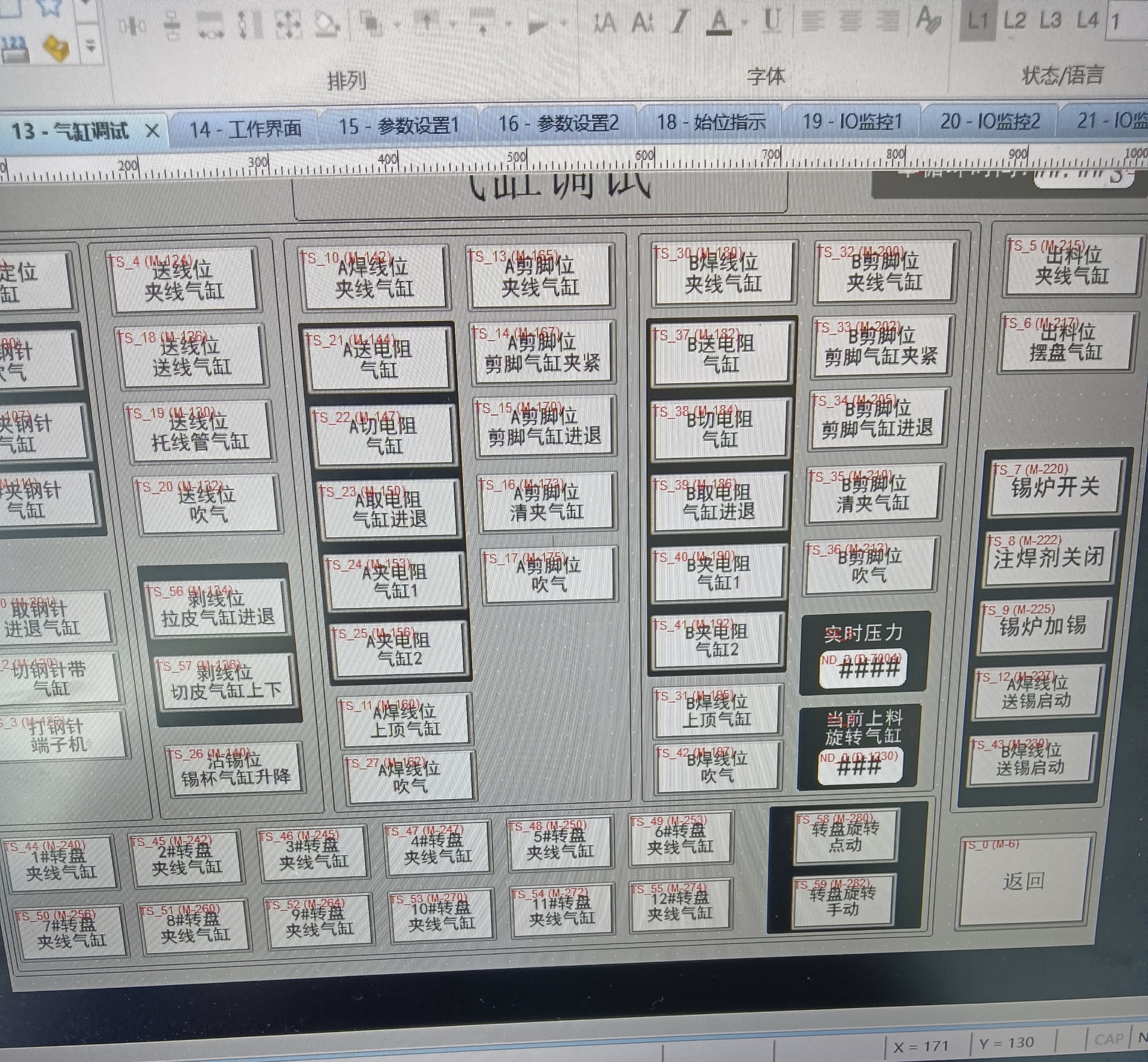

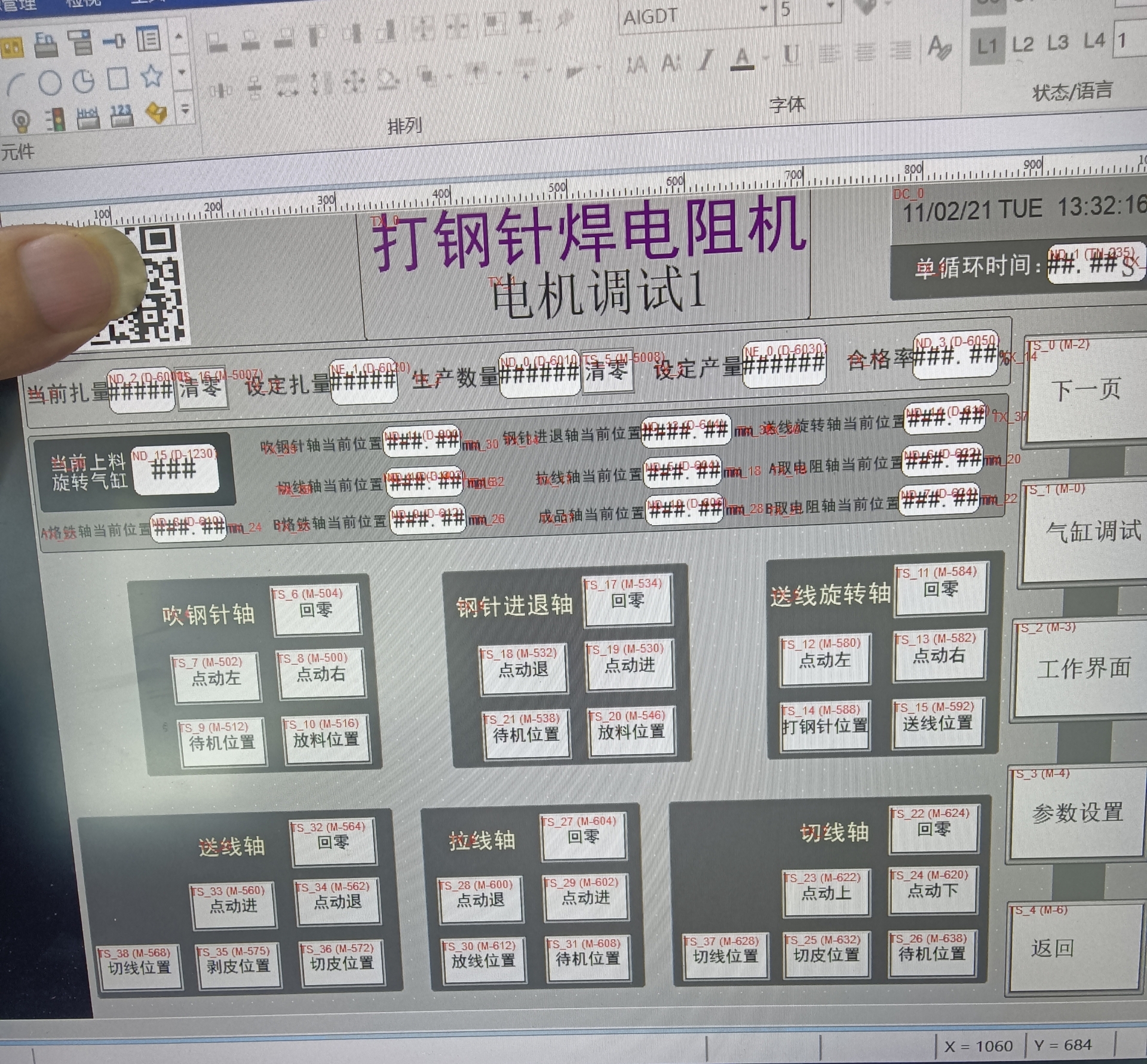

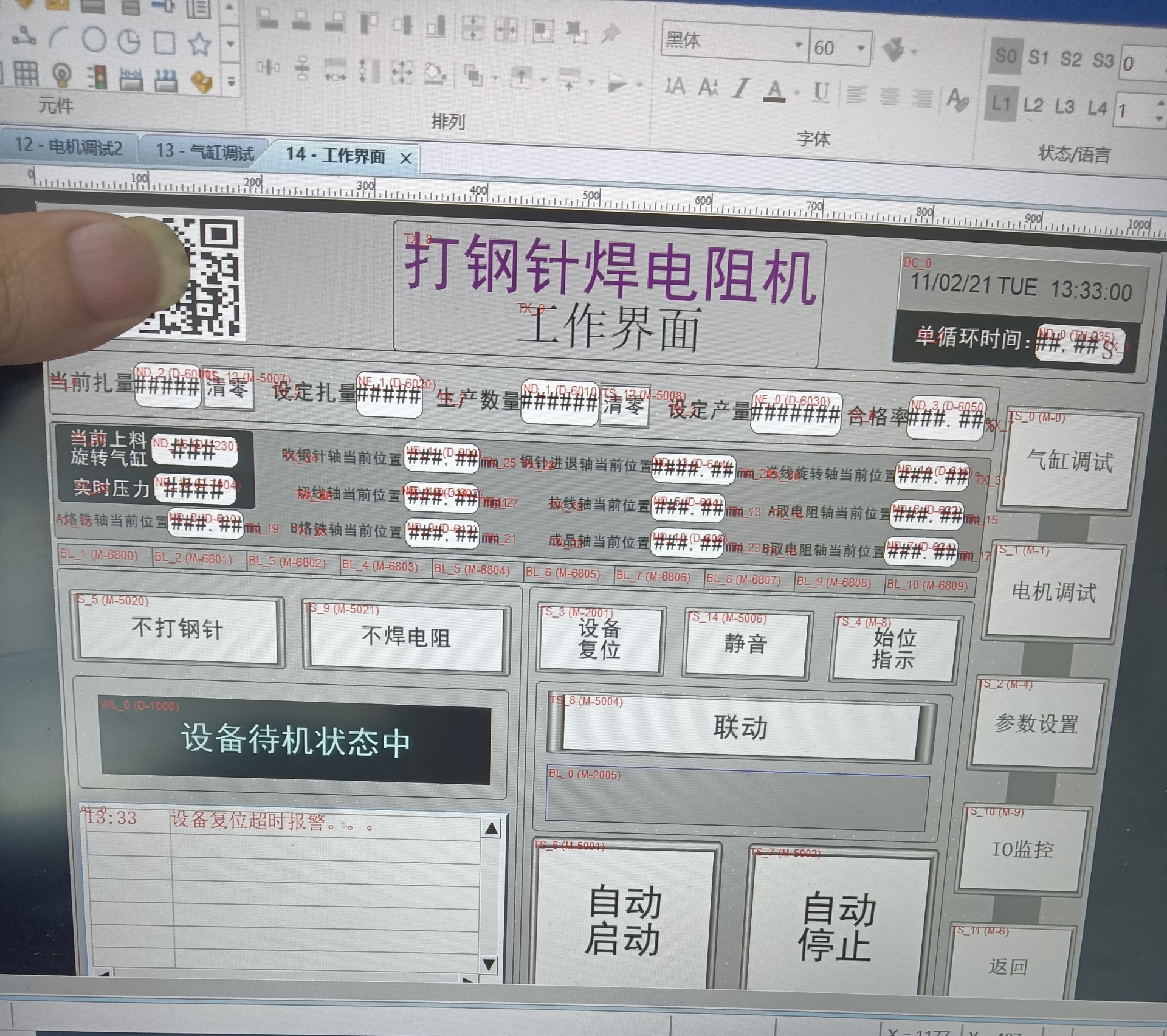

触摸屏作为人机交互的重要界面，为现场工作人员提供了直观的操作和监控方式。在触摸屏程序设计中，我们主要实现了各工位状态显示、参数设置以及故障报警等功能。

以参数设置界面为例，通过在触摸屏上绘制输入框，并与PLC中的寄存器建立对应关系，就可以实现参数的修改。比如，要修改某个轴的运动速度，只需要在触摸屏输入框中输入新的数值，这个数值就会实时传送到PLC中对应的速度设定寄存器中。

四、电气清单与电路图

电气清单详细记录了项目中所使用的各种电气元件，包括PLC模块、定位模块、模拟量模块、传感器、继电器等，明确了每个元件的型号、规格和数量。

三菱Q系列plc11轴运动控制程序，程序是本人实际工作项目，包括plc程序，触摸屏程序，电气清单，电路图，有应用三菱Q的定位模块，，模拟量模块，为了方便现场的同事监控修改，程序是分工位编辑，对于做三菱Q系列plc朋友有很好的借鉴意义

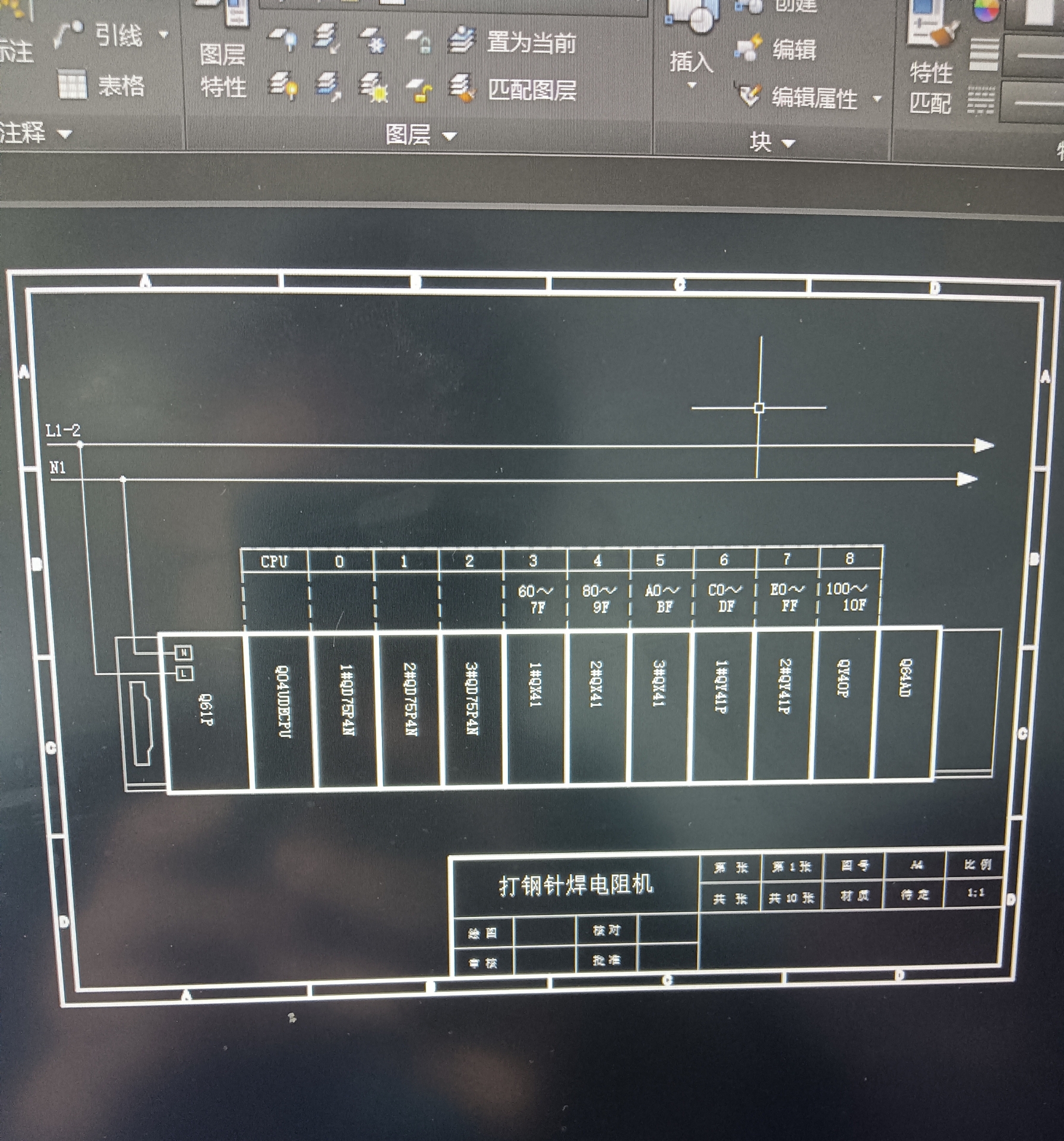

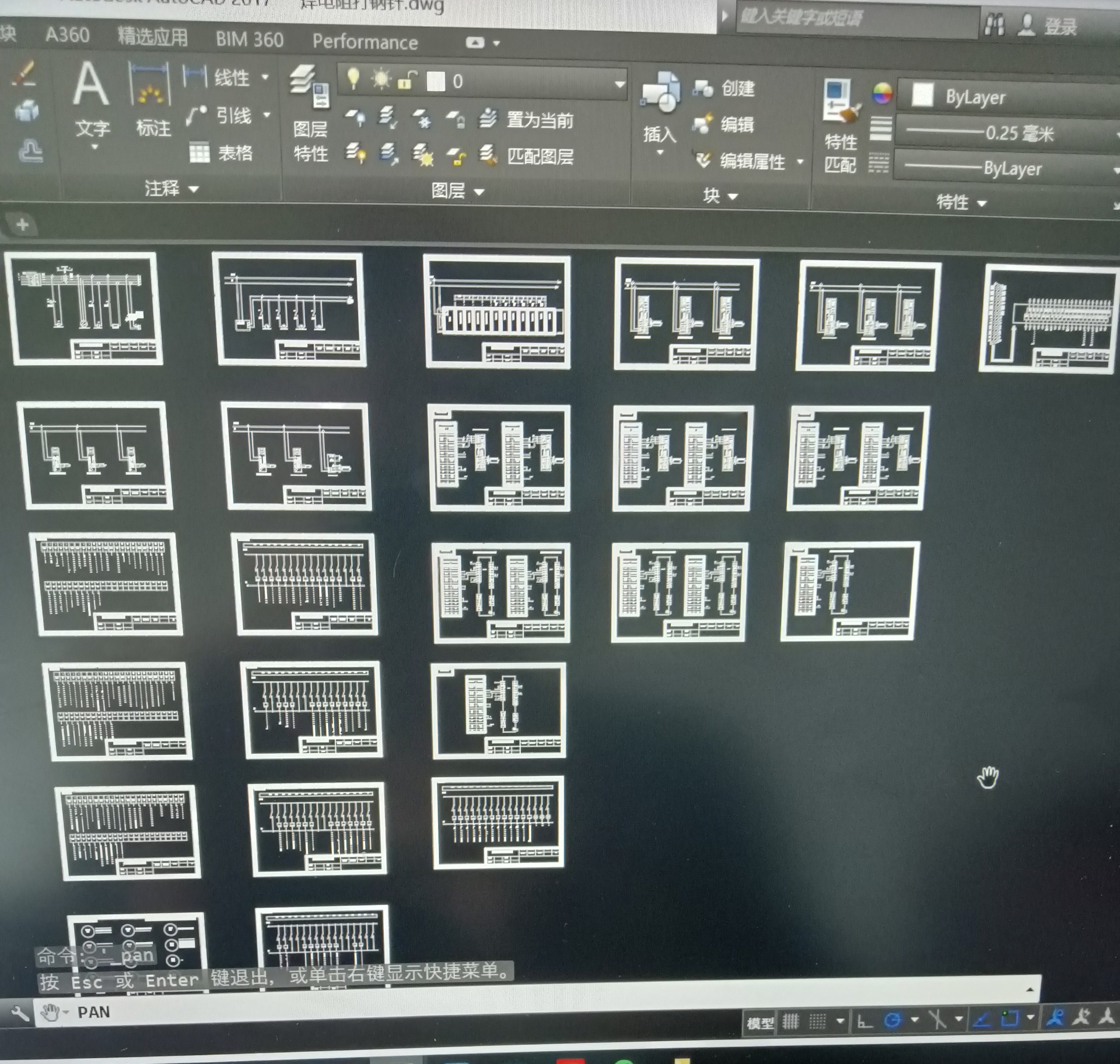

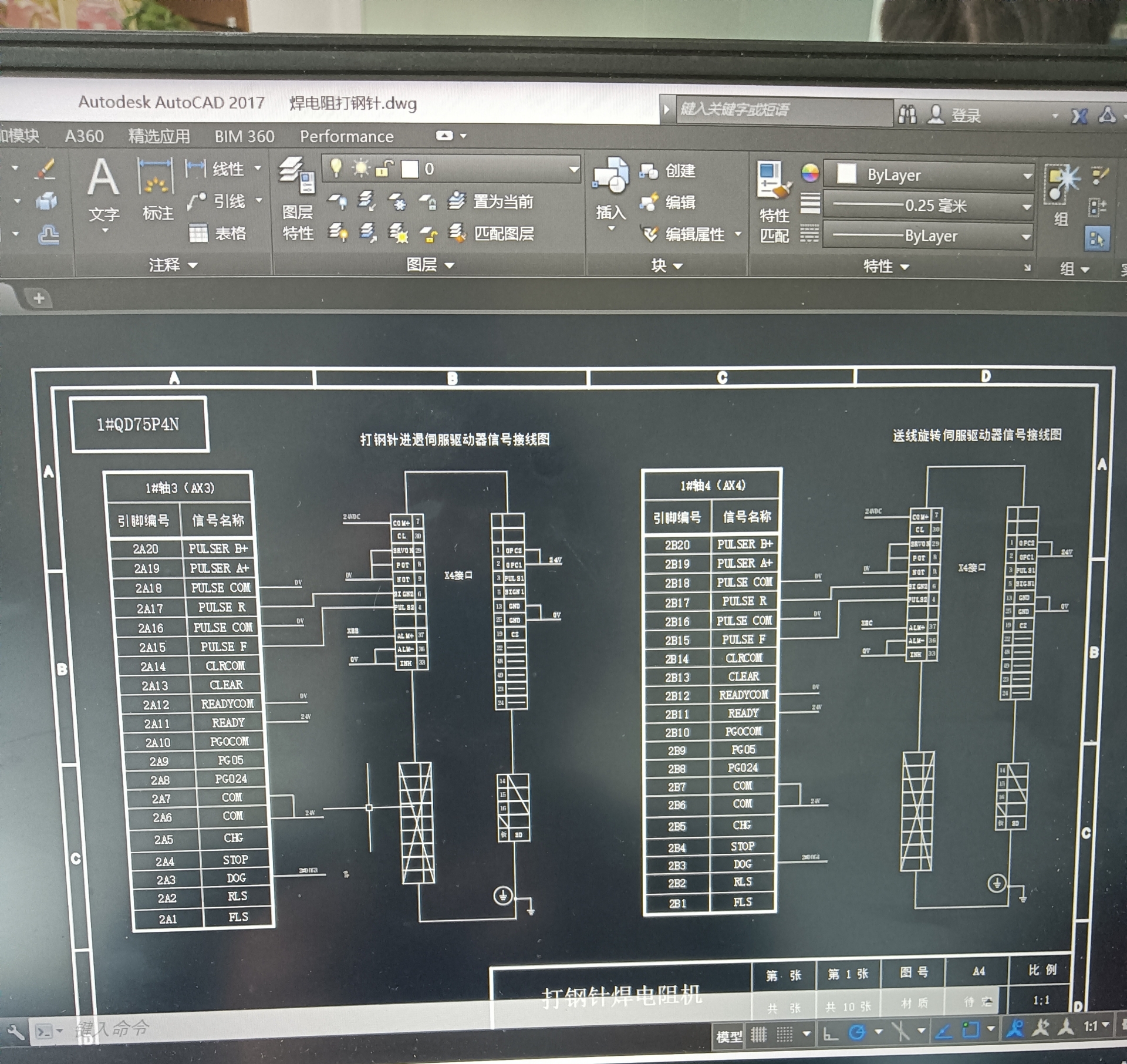

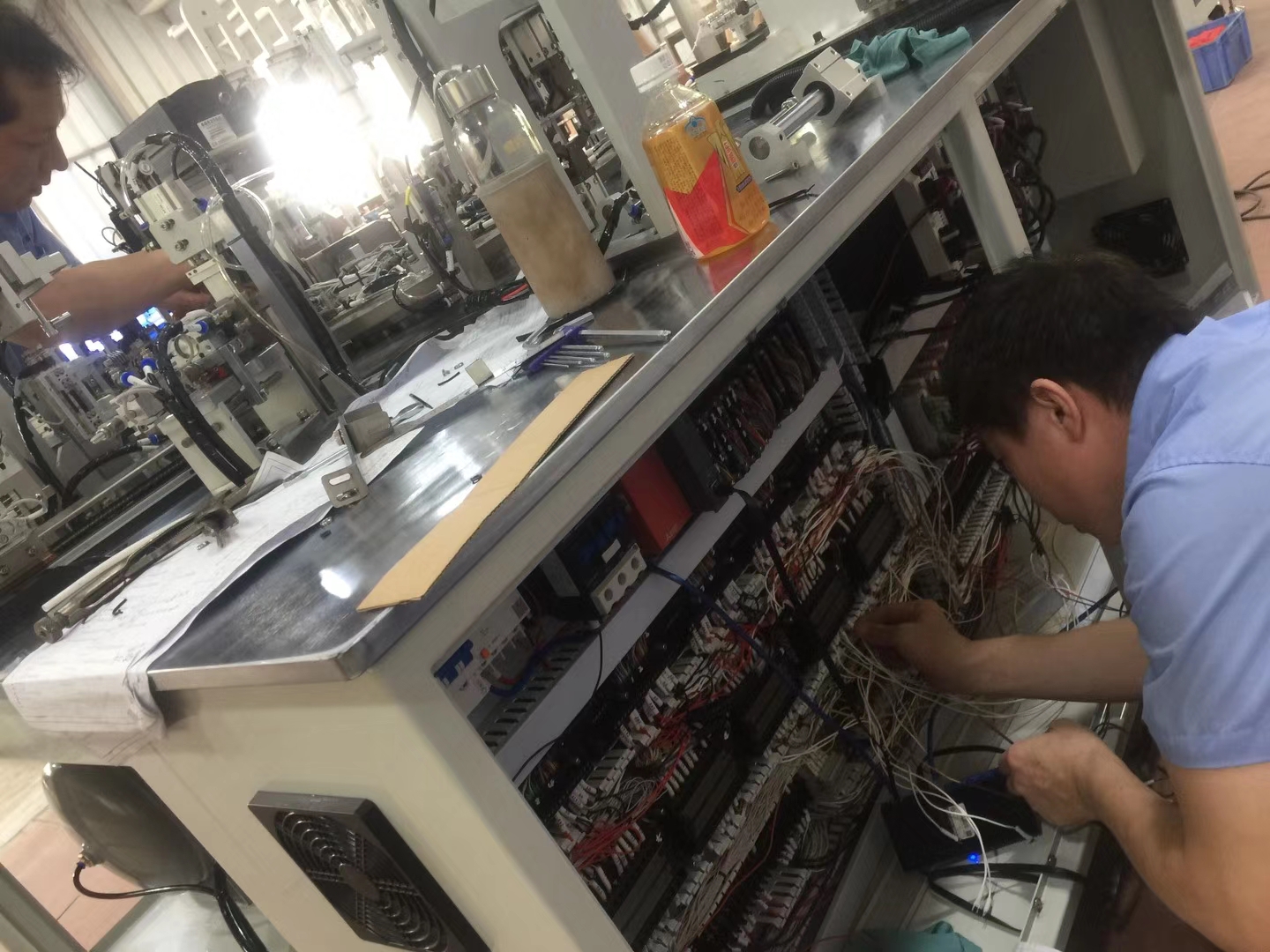

电路图则直观地展示了各个电气元件之间的连接关系，从电源输入到PLC、模块以及执行机构的线路走向一目了然。它是电气安装和故障排查的重要依据。

总之，这个三菱Q系列11轴运动控制项目，通过合理运用定位模块、模拟量模块，精心设计分工位的PLC程序以及友好的触摸屏界面，并结合详细的电气清单和电路图，实现了高效稳定的运动控制。希望我的分享能对各位同行有所帮助，大家一起在自动化领域探索前行！
