最近在项目里用到了西门子S7-1200 PLC控制步进电机的实战场景，今天把定位控制的核心逻辑和调试经验整理成干货。咱们直接进正题，手把手看看怎么用TIA Portal玩转步进电机的位置和速度双模式控制。

!PLC与驱动器接线示意图

（图示：脉冲信号线接PLC的Q0.0，方向信号接Q0.1，急停信号接入DI点）

硬件组态环节特别容易踩坑。在设备视图里找到CPU的Profinet接口，给步进驱动器分配设备名称时要特别注意IP段匹配。我习惯把PTO（脉冲串输出）配置为Axis_1工艺对象，这样后续编程直接调用标准运动控制指令库。

// 轴使能程序段
MC_Power(
    Axis:=Axis_1,        // 工艺对象
    Enable:=TRUE,        // 上电使能
    Enable_Positive:=%M0.0,  // 正转使能信号
    Enable_Negative:=%M0.1,  // 反转使能信号
    Status=>%MW20,       // 状态字输出
    Error=>%M100.0);     // 异常标志位

（关键点：使能信号建议通过HMI按钮控制，调试时方便急停操作）

西门子1200控制步进电机驱动器，位置、速度控制；程序注释清楚，方便查看读懂。 另外，附带PPT编程组态过程中的屏幕截图，细节处说明，方便理解编程思路、

位置控制模式最常用的是绝对定位指令。这里有个细节——加减速曲线类型选梯形还是S形直接影响设备震动。通过修改轴对象的Dynamic参数，把Jerk（加加速度）设为500 mm/s³后运行明显平稳很多。

MC_MoveAbsolute(
    Axis:=Axis_1,
    Position:=500.0,     // 目标位置（脉冲数）
    Velocity:=2000,      // 运行速度（脉冲/秒）
    Direction:=Direction_Positive,  // 方向控制
    BufferMode:=Aborting,  // 执行模式
    Done=>%M101.0,       // 完成标志
    Busy=>%M101.1,       // 忙状态
    Error=>%M101.2);     // 错误状态

（速度值需换算：电机步距角1.8°时，2000脉冲/秒对应转速=2000*1.8/360=10r/s）

速度模式调试时遇到过丢步问题。后来发现是PLC的PTO输出频率与驱动器细分设置不匹配。通过下面这段速度斜坡控制程序，配合驱动器上的2000细分设置，终于实现平滑调速：

MC_MoveVelocity(
    Axis:=Axis_1,
    Velocity:=1500,      // 目标速度
    Direction:=Direction_Negative,
    Acceleration:=1000,   // 加速梯度
    Deceleration:=2000,  // 减速梯度
    Busy=>%M102.0);

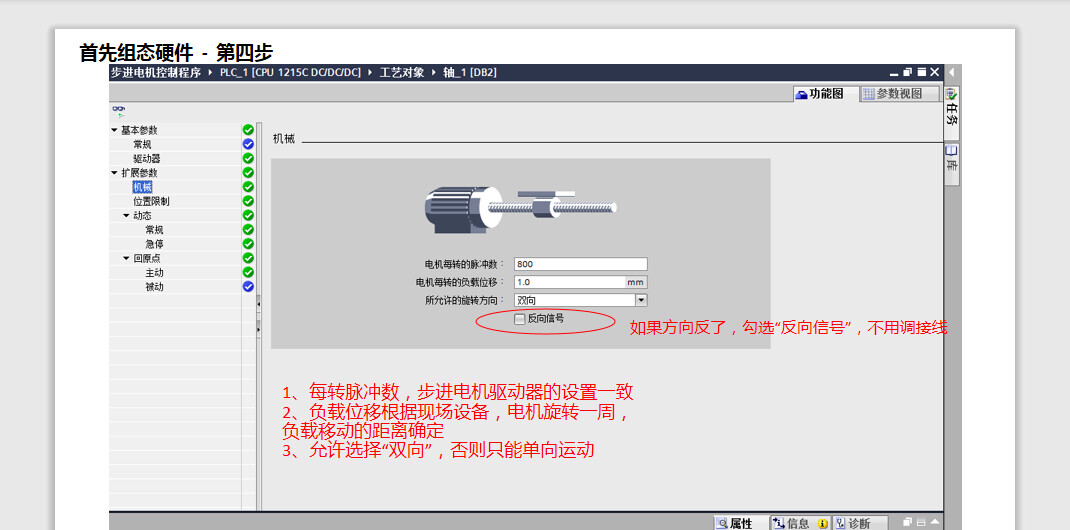

!工艺对象参数配置界面

（图示：重点关注Maximum velocity和Acceleration参数的单位换算）

调试时强烈建议在OB1里添加以下诊断程序，实时监控轴状态：

L  "Axis_1".StatusWord
T  #TempStatus
L  "Axis_1".ErrorCode
T  #ErrorCode

（状态字解析：bit5=到位信号，bit12=跟随误差报警）

最后说几个血泪教训：一定要在首次运行前做参考点校准；急停回路建议硬件和软件双重保护；速度模式切换位置模式时务必先执行MC_Halt减速停止。完整程序架构采用FB块封装控制逻辑，每个电机单独实例化，这样后续维护找问题直接看接口参数就行。
