Dijkstra 算法

Dijkstra 算法与BFS算法的区别就是 : 从容器中弹出接下来要访问的节点的规则不同

BFS 弹出: 层级最浅的原则，队列里最下方的元素

Dijkstra 弹出: 代价最小的节点g(n)

g(n) :表示的是从开始节点到当前n节点的代价累加

Dijkstra在扩展的时候，同时考虑从n节点扩展所有可扩展节点的代价g()，如果某个节点m的代价g(m)比g(n)要小，则更新当前代价为g(m)

Dijkstra的最优性保证：图运行的过程中，任何一个被扩展或者访问的节点，保证存储的代价g()值是从起点节点开始到当前节点的最小值

Dijkstra 算法 伪代码流程

维护一个优先级队列，存储所有被扩展的节点，且节点按g()值的大小自动按从小到大排列。

-优先级队列首先为空，以起始节点Xs进行初始化


-起始节点g(Xs)=0，并且初始化其它节点的代价为无穷大


-循环：
    1、如果队列是空的，返回false，跳出循环
    2、弹出优先级队列中代价最小的节点n
    3、标记节点n为被扩展节点
    4、如果节点n为目标节点，返回true,跳出循环
    5、找到n节点周围可以扩展的所以节点（没被扩展过）m
        6、进行判断 如果g(m)为无穷大（说明其它节点也没发现过m）,
            7、则计算 真正的g(m)=g(n)+Cnm，然后将m节点加入到优先级队列中
        8、进行判断 如果g(m)不为无穷大，有值了(说明其它节点发现过m，m已经在优先级队列中)
            9、再次进行判断 如果之前发现m时计算的g(m)比g(n)+Cnm大的话
                10、更新g(m)=g(n)+Cnm。
    11、重复循环至步骤1


-结束循环

Dijkstra 算法步骤示例

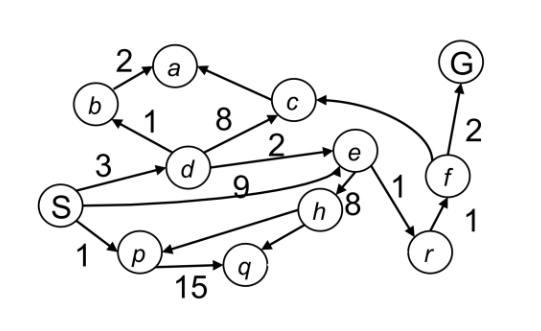

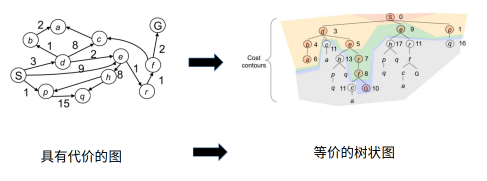

以这个图将Dijkstra 算法运行的步骤进行一个示例：

1、首先初始化队列，将起始节点放入优先级队列中

2、弹出起始节点

3、扩展弹出节点周围的节点

起始节点S可以扩展到子节点d\e\p，并且计算各节点的g值

4、将扩展的节点加入到优先级队列中，并且进行排序
g(p)最小，放到队列最前面，也就是图中的最下面，然后是d,最后是e。

5、弹出最小的g值节点
也就是p节点

然后循环至步骤3，直至结束

Dijkstra算法的优劣分析

•优点：完备的（如果问题有解，一定能找到解）；最优的（找到的解一定是最优的）

•缺点：没有目标终点方向的，只是比广度搜索多了一个代价值判断，如果每个边的代价都是1的话，那么就变成了广度搜索。

针对该缺点，与之对应的就是启发式搜索，例如贪心算法，根据到目标的进行一个启发式搜索。

如果Dijkstra的最优性与启发式搜索结合，使搜索具有方向性时，也就是 A*算法了。

A*算法

A_算法与Dijkstra算法的框架是完全一样的，**A_算法就是有启发性的Dijkstra算法**

• 代价函数：g(n) 表示的是从开始节点到当前n节点的代价累加

• 启发函数：h(n) 表示当前节点到目标节点估计所花的代价

• 优先级队列：维护的是 代价函数+启发函数的 节点从小到大排序 f(n)=g(n)+h(n)

每次弹出的节点就是最小的f(n)值的节点。

A*算法伪代码

维护一个优先级队列，存储所有被扩展的节点，且节点按f()值的大小自动按从小到大排列。

-所以节点的启发值h(n)是为被定义的，是不知道的，到具体的节点再计算


-优先级队列首先为空，以起始节点Xs进行初始化


-起始节点g(Xs)=0，并且初始化其它节点的代价为无穷大


-循环：
    1、如果队列是空的，返回false，跳出循环
    2、**弹出优先级队列中f(n)最小的节点n** [唯一与djikstra不同的地方]
    3、标记节点n为被扩展节点
    4、如果节点n为目标节点，返回true,跳出循环
    5、找到n节点周围可以扩展的所以节点（没被扩展过）m
        6、进行判断 如果g(m)为无穷大（说明其它节点也没发现过m）,
            7、则计算 真正的g(m)=g(n)+Cnm，然后将m节点加入到优先级队列中
        8、进行判断 如果g(m)不为无穷大，有值了(说明其它节点发现过m，m已经在优先级队列中)
            9、再次进行判断 如果之前发现m时计算的g(m)比g(n)+Cnm大的话
                10、更新g(m)=g(n)+Cnm。
    11、重复循环至步骤1


-结束循环

A* 算法步骤示例

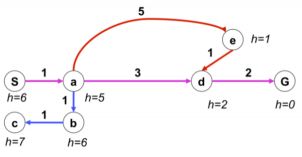

下面是一个A_算法的演示图，每个边有个预先设置的代价g，每个节点有提前估计好的启发f

以这个图将A_ 算法运行的步骤进行一个示例：

1、首先初始化队列，将起始节点放入优先级队列中

2、弹出起始节点

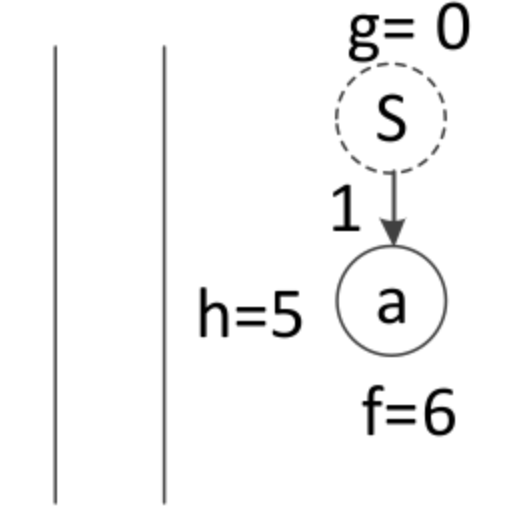

可扩展的节点仅有a节点，计算f(a)=g(a)+h(a)=1+5=6

3、将扩展的节点放入优先级队列

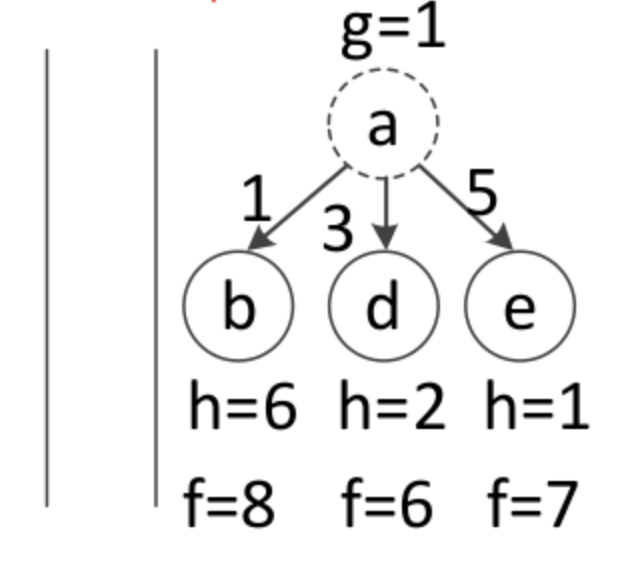

4、弹出f最小节点，扩展周围节点
弹出a节点，a节点周围可以扩展的节点为 b\d\e 。并且根据g与h值计算f值

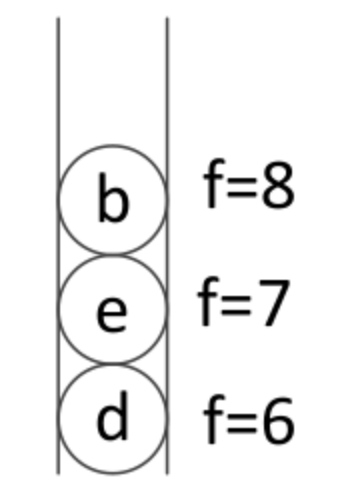

5、根据f值大小，压入队列中
d节点的f(d)=6最小，它在最下方。

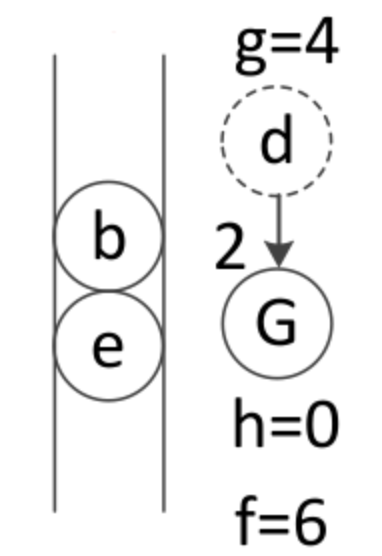

6、弹出f值最小节点 ，扩展周围节点
弹出d节点，可扩展节点为G节点，计算f(G)=6

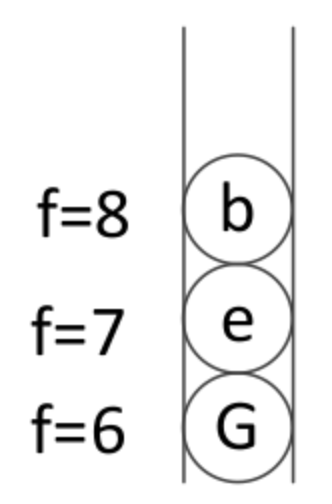

7、将最新扩展的节点加入优先级队列中，并进行排序
G最小，排到最底下

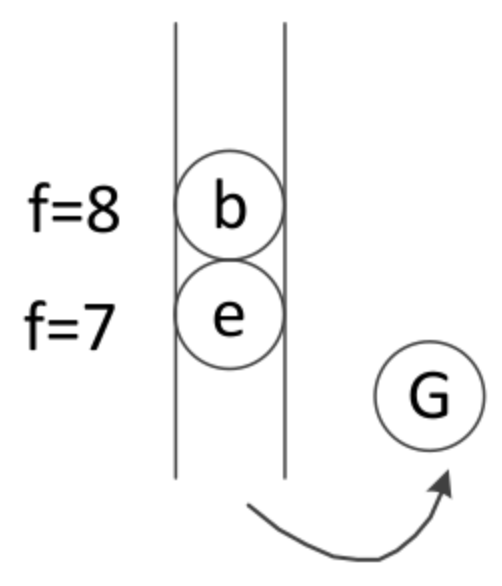

8、弹出f值最小节点
弹出的节点是目标节点G，算法结束

A*算法分析

A_算法的结果是不是最优的？

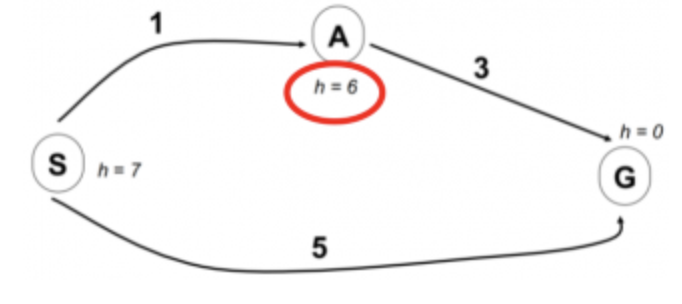

例如这个图，安装A_算法的逻辑找到的路径是 S直接到G ，这样的代价是5。但是经过A节点的代价是4，所以经过A节点的路径是最优的。

问题就是某个节点估计的启发值是不合理的。

如果A_算法想保有最优性，_*需要估计的启发值要小于等于实际的启发值。__

启发函数设计

设计的启发函数为可接受的要满足：需要估计的启发值要小于等于实际的启发值

如果满足上述条件，A_算法的最终结果就是最优的

A_算法使用的时候重点就是如何设计可接受的启发函数

例如用欧式距离作为启发函数，则就是可接受的

用manhattan距离，则就不一定是可接受的

A*应用的更好方式

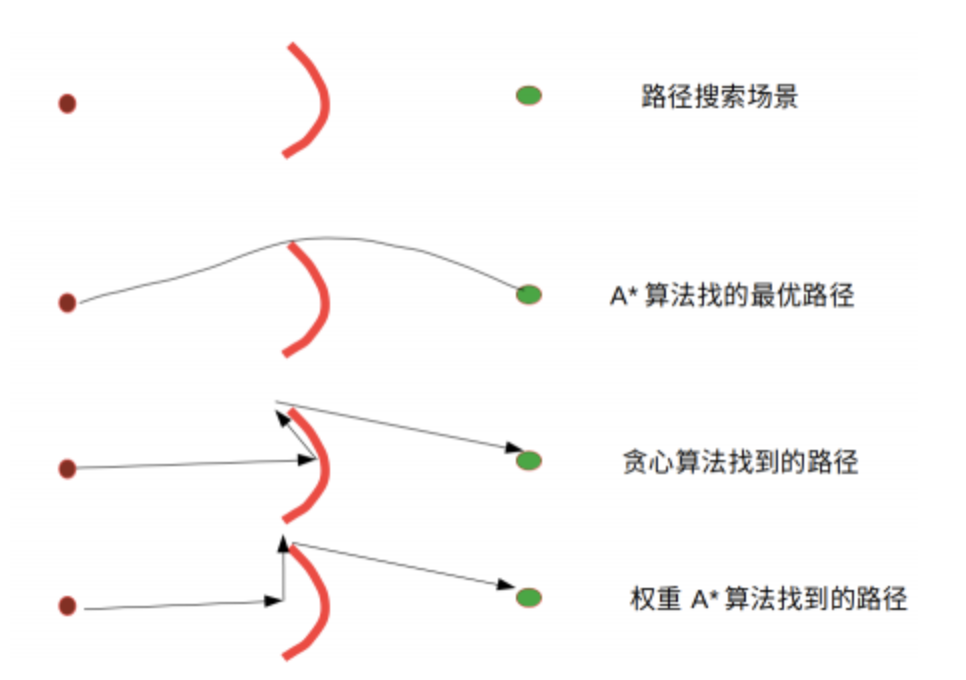

如果我们想用更高的启发估计，相当于A*算法在向贪心算法演变。

相当于虽然不是最优的结果，但是可以带来速度上的提升。

这样的操作就是 权重A_（Weighted A_）
f = g + ah ;a>1 , 越大找到目标的速度越快。

牺牲最优性获取搜索速度

Weighted A* 也有一些升级
例如：

•AntTime A*

•ARA*

•D*
