汇川H3U标准程序，程序有本体脉冲控制的三轴定位，有总线控制的汇川伺服定位，轴点动，回零，相对定位绝对定位，程序结构清晰，分模块控制，是工控者学习的好案例。

最近在搞汇川H3U的项目时，发现它的标准程序框架特别适合拿来当教材。尤其是那个脉冲轴和总线轴混搭的三轴定位方案，把传统脉冲控制和现代总线伺服玩得明明白白。咱们直接上干货，看看这套程序怎么做到既稳定又灵活。

先说脉冲轴的控制，核心是H3U内置的PLSR指令。这个指令用起来确实比老式PLC的脉冲指令顺手多了：

LD M0        //启动绝对定位
PLSR D100 K5000 Y0

D100存目标位置，K5000是最高输出频率，Y0对应脉冲输出口。重点是这个指令会自动计算梯形加减速曲线，不像以前得自己写S曲线算法。但要注意基板上的Y0/Y1硬件口必须对应轴号，接错线直接罢工。

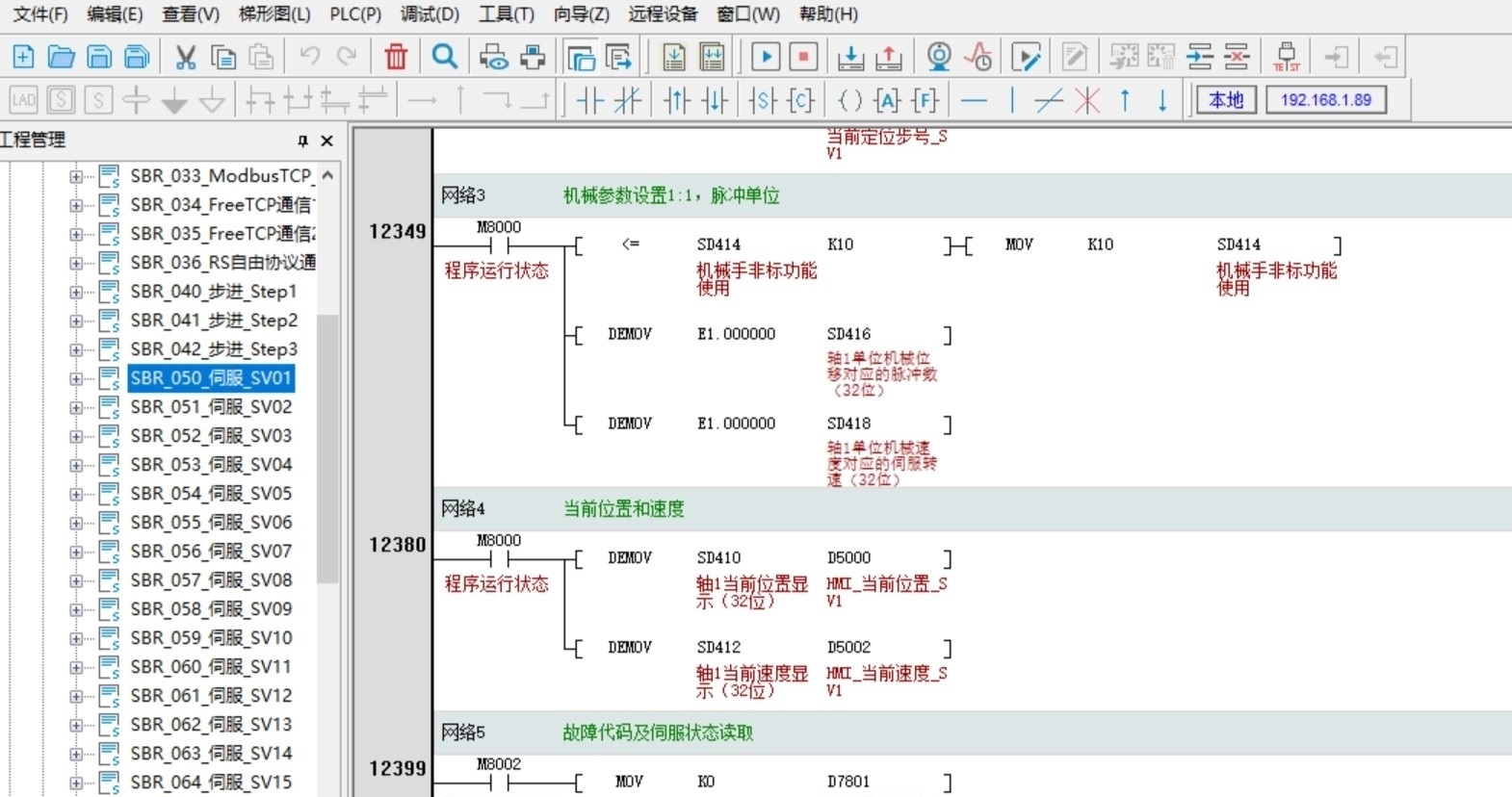

总线轴那边用到了SV660N伺服，组态配置里藏着个关键参数：

AxisParam[1].GearRatio := 10000; //电子齿轮比
AxisParam[1].MoveMode := 2;      //绝对定位模式

这里电子齿轮比设置要是算错了，设备能给你表演原地蹦迪。遇到过新手把分子分母填反，结果伺服转得比陀螺还快，急停都来不及触发。

点动功能是设备调试必备，程序里用到了双线圈互锁：

LD X10       //正转按钮
AN X11       //互锁反转信号
OUT Y10      //正转输出

LD X11       //反转按钮
AN X10       //互锁正转信号
OUT Y11      //反转输出

这种结构比用SET/RST指令更可靠，特别是应对按钮卡死的情况。不过得注意PLC扫描周期的问题，点动速度太快时可能会丢脉冲。

汇川H3U标准程序，程序有本体脉冲控制的三轴定位，有总线控制的汇川伺服定位，轴点动，回零，相对定位绝对定位，程序结构清晰，分模块控制，是工控者学习的好案例。

回零程序最有意思的是这个搜索原点的方式：

IF HomeStatus = 1 THEN
    Servo_Home(1, 3, 100.0, 50.0);
    //轴号1,模式3(先找Z相再找极限),高速100mm/s,低速50mm/s
END_IF

模式3适合带机械限位的设备，先快速撞到限位开关，再慢速退回找Z相信号。调试时记得在伺服驱动器里把Z相脉宽调大点，不然容易错过信号。

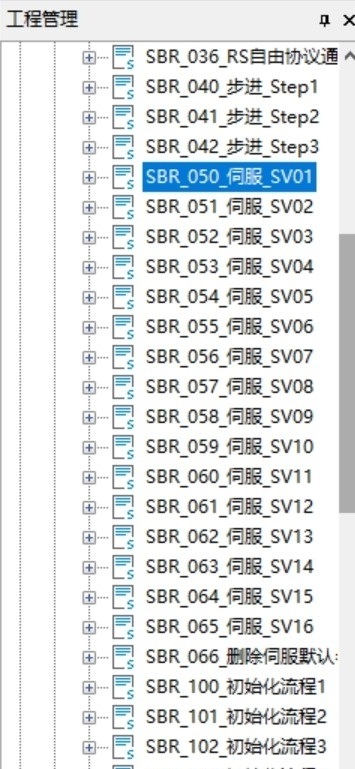

程序结构最值得夸的是模块化设计，主程序就几行：

CALL Axis_Init    //轴初始化
CALL Manual_Mode  //手动模块
CALL Auto_Mode    //自动模块
CALL Alarm_Handle //报警处理

每个模块对应独立的子程序，改某个功能时不用在几千步程序里大海捞针。特别是报警处理模块，用状态编码器实现故障分级：

CASE AlarmCode OF
    1001: ErrMsg := "伺服使能异常";
    1002: ErrMsg := "超程报警";
    2001: ErrMsg := "气源压力不足";
END_CASE

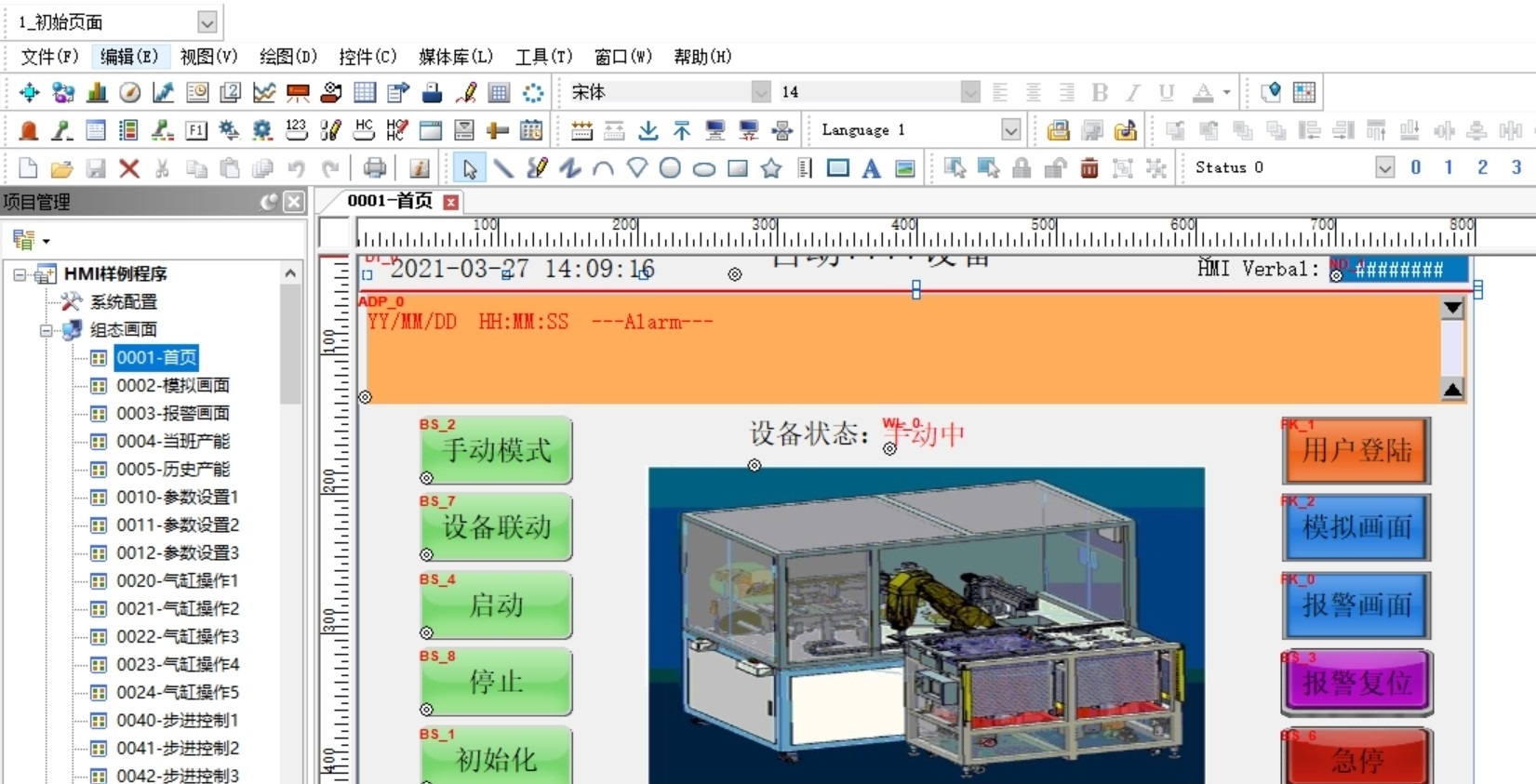

这种设计比用M继电器做标志位直观多了，维护时看HMI报警代码直接对应处理方案。

最后说下绝对定位和相对定位的选择技巧，程序里用了个巧妙的模式切换：

MOV K1 D200    //D200=1时绝对定位
MOV K0 D200    //D200=0时相对定位

CMP D200 K1
= MOV D100 D101  //绝对模式用预设坐标
<> MOV D102 D101 //相对模式用偏移量

通过一个标志位切换数据源，比写两套程序省事。但要注意坐标系的转换，特别是存在多个参考点时容易搞混坐标系数据。

这套程序最牛的地方在于它把工控项目的常见坑都提前填平了。比如总线伺服的通信超时处理，脉冲轴的丢脉冲检测，甚至考虑了紧急停止时的动态减速。建议新手直接拿这个框架魔改，比看十本教科书都管用。下次可以聊聊怎么在这个框架上加视觉定位功能，那又是另一个层面的折腾了。
