西门子S7-1200控制5轴伺服程序加维纶触摸屏画面案例。 1.PTO伺服轴脉冲定位控制功能应用+速度模式应用+扭矩模式应用。 2.程序为结构化编程,每一功能为模块化设计,具有一个项目都有的功能:自动_手动_单步_暂停后原位置继续运行_轴断电保持_报警功能_气缸运行及报警. 3.每个功能块可以无数次重复调用，可以建成库，用时调出即可 4.伺服不光脉冲控制同时使用了速度模。 编程软件需要版本TIA V15.1及以上，触摸屏编程软件EasyBuilder Pro

结构化编程才是王道

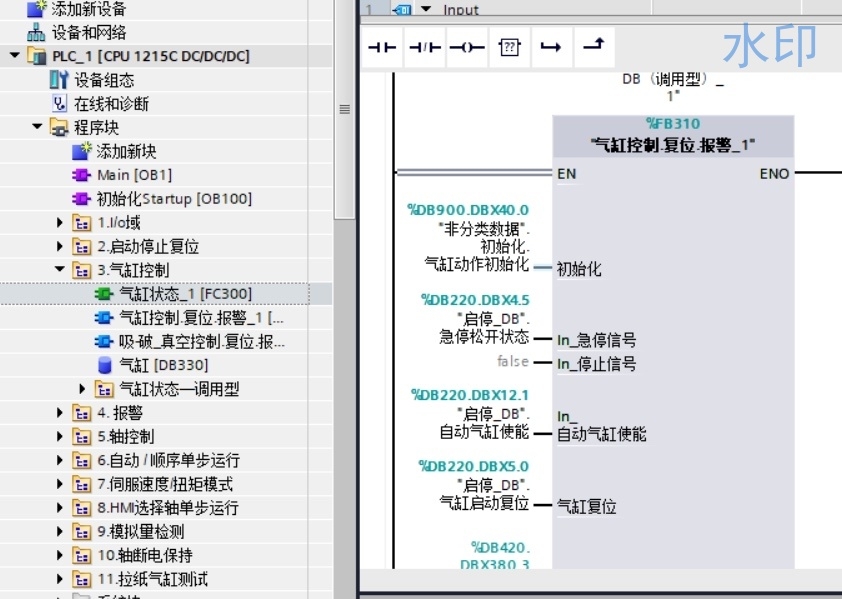

整个程序按功能拆分成二十多个FB块，像搭积木一样拼装。手动模式直接封装成"FBAxisManual"块，自动流程塞进"FBAutoProcess"，报警处理单独搞了个"FB_AlarmMgr"。重点说下轴控制模块：

// 轴控制FB接口
FUNCTION_BLOCK FB_ServoControl
VAR_INPUT
    bEnable: Bool;       // 使能信号
    rPosition: Real;     // 目标位置
    iSpeed: Int;         // 运行速度
END_VAR
VAR_OUTPUT
    bDone: Bool;         // 定位完成
    iErrorCode: Int;     // 错误代码
END_VAR

每个轴调用时直接实例化，五轴就复制五次参数配置。调试时发现个坑：不同品牌的伺服脉冲当量不一样，所以在FB里加了换算因子参数，调用时填对应数值就行。

脉冲+速度模式混合双打

常规定位用PTO脉冲控制精度，遇到需要持续旋转的工况（比如输送带）切速度模式。关键代码段长这样：

// 模式切换逻辑
IF ModeSelector = 1 THEN
    MC_Power(Enable:=TRUE, Axis:=Axis1);  // 脉冲模式使能
    MC_MoveAbsolute( Position:=500.0 );   // 绝对定位
ELSE
    VEL_Control( Speed:=1500 );           // 速度模式指令
END_IF;

扭矩模式用在夹具上，监测输出扭矩超过设定值立即停止，防止夹坏工件。实际调试时要特别注意伺服驱动器的刚性参数，参数没调好会出现肉眼可见的机械振动。

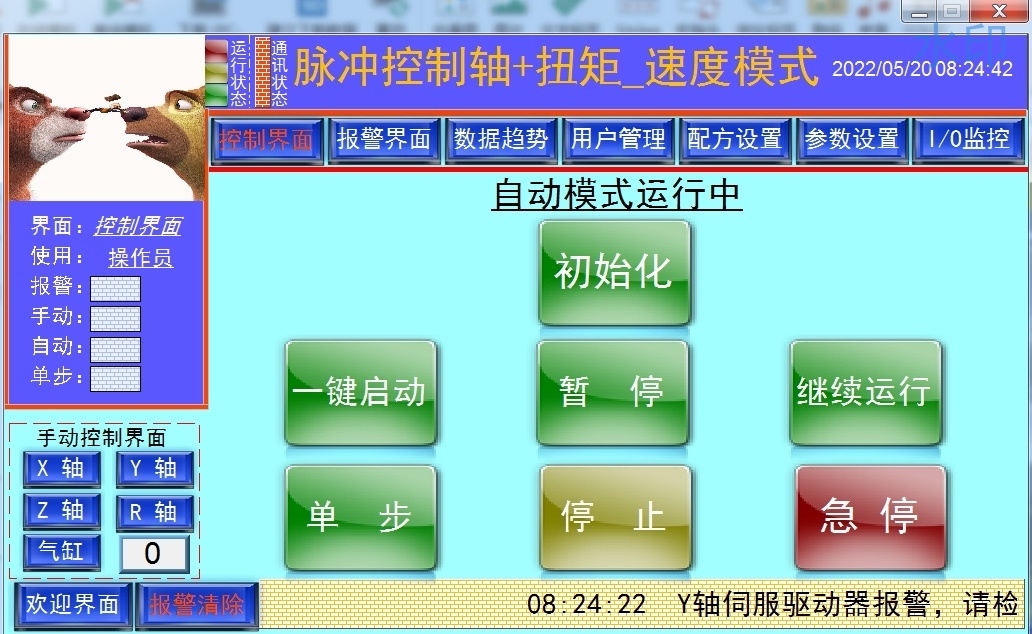

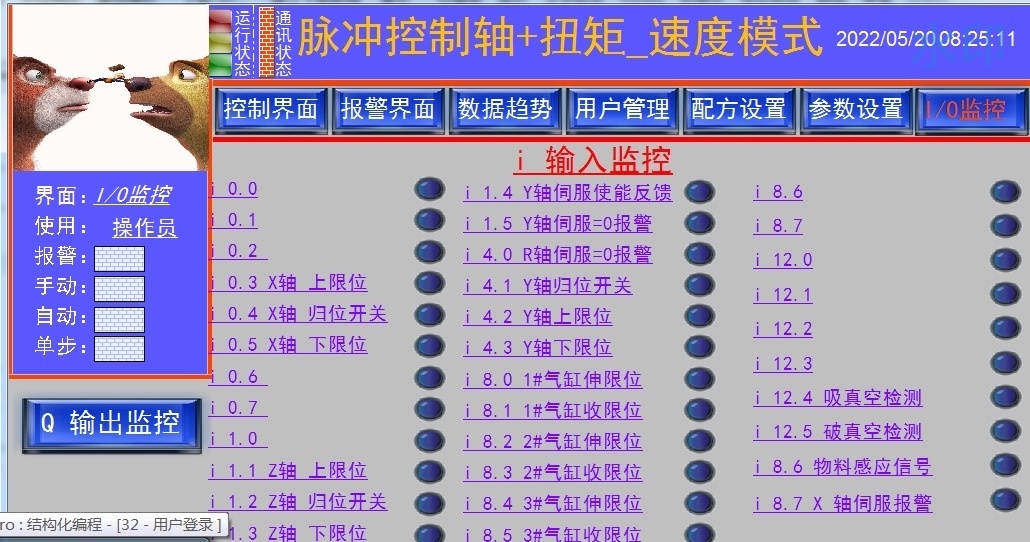

触摸屏的骚操作

维纶屏用EasyBuilder Pro做画面组态，重点说几个实用技巧：

1. 手动操作页每个轴单独做子画面，通过窗口编号切换
2. 报警信息直接从PLC的AlarmDB块读取，避免重复录入
3. 配方功能用结构体数组实现，存了20组加工参数

关键画面事件代码：

// 按钮按下触发手动动作
IF 按钮=1 THEN
    Axis1_Manual := TRUE;
    Axis1_Direction := 1;
ELSE
    Axis1_Manual := FALSE;
END_IF

断电保持有讲究

轴当前位置用Retain型变量存储，搭配DB块的掉电保持功能。但注意伺服编码器单圈位置信息在断电后会丢失，解决方案是上电后先执行回零操作，或者选用绝对值编码器。

这个项目最大的收获是模块化设计真能救命——后期客户临时加两个气缸控制，直接把气动模块拖进来改参数就搞定。代码包已经整理成库文件，下次类似项目估计能省一半时间。
