六自由度增稳平台:主动隔振技术解决动基座稳定难题
前言
在车载精密测量、船载卫星通信这类移动载体作业场景里,载体行驶、航行产生的振动、姿态倾斜,会直接降低精密仪器的工作精度。传统被动隔振结构存在明显短板,面对低频、大幅度的载体扰动时抑制效果差,更没办法主动修正设备姿态偏差。
六自由度增稳平台依托 Stewart 并联机构 + 主动闭环控制技术,依靠实时传感采集扰动、反向运动补偿的工作逻辑,从根源上为各类高精度载荷实现主动隔振、姿态稳控,下面从结构、控制原理、性能参数、配套系统、应用场景几个维度完整拆解这项技术。
一、系统架构:感知单元与执行机构闭环融合

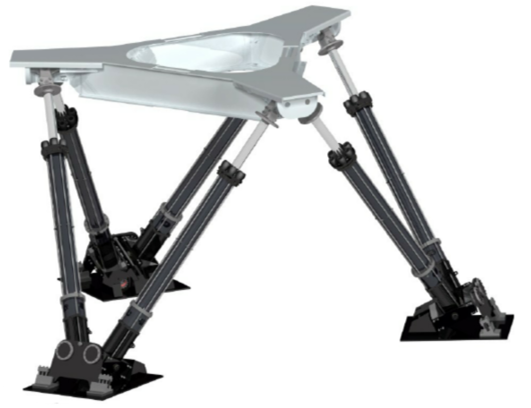

六自由度增稳平台以标准 Stewart 并联机构作为执行主体,整体分为上层承载平台、下层固定基座两部分,二者依靠六组高精度伺服电动缸,搭配球铰、虎克铰完成连接,搭建起完整闭环力控执行系统。
和常规仅用于姿态调节的调姿平台相比,增稳平台最核心的区别在于传感硬件与配套控制逻辑:
设备搭载六自由度惯性测量单元、加速度传感器、位移编码器,共同组成全域感知阵列,能够同步采集载体三维平动振动、三维角度摇摆的全部扰动数据;六支伺服电动缸作为执行终端,具备高动态响应特性,是实现反向姿态补偿的硬件基础。
二、主动补偿完整控制逻辑
整套增稳系统的工作流程可以拆分为感知、决策、执行三个闭环环节:
感知采集:全域传感器阵列不间断采集基座产生的振动、角度偏移原始信号;
算法决策:内置控制程序对原始信号滤波降噪、预判运动趋势,再通过六自由度运动学解算,输出反向补偿运动指令;
机构执行:六台伺服电动缸同步驱动上承载平台,输出和载体扰动幅度相等、方向相反的运动,大幅削弱传递到上方精密设备的振动与姿态偏移。
系统硬件控制频率参数:伺服环 1000Hz,姿态环 200Hz,可有效抑制 0.5Hz 以上低频扰动。车辆行驶颠簸、船舶海上摇摆的振动能量,恰好集中在该频段,对比传统被动隔振装置,整体稳振、稳姿效果提升显著。
三、性能参数与适配设计能力
该类平台支持模块化非标适配,可根据现场工况调整全部硬件规格:
承载与尺寸:载荷覆盖 1kg 轻载至 50 吨重载区间,设备自重随结构配置变化;整体长宽高无固定标准,可结合安装空间定制外形;
环境耐受:稳定工作温度区间为 - 20℃~70℃,适配户外、船舱、车载等多类复杂工况;
运动补偿量程
角度补偿:俯仰、横滚、偏航三轴 ±5°~±45°;
平移补偿:纵向、横向、垂向三轴 ±10mm~±1000mm;
常规车载、船舶摇摆工况均可覆盖,补偿行程可按需调整。
四、电气硬件与软件控制系统
1.电气硬件配置
供电兼容工业通用 AC220V、AC380V 双规格;通讯硬件包含千兆以太网(支持 EtherCAT 实时通讯协议)、USB3.0、RS485 接口,可快速对接各类工业上位控制设备。
安全标准达到 PLd/Cat.3 工业安全等级,设备自带过载保护、漏电保护双重防护机制,满足长时间连续运行需求。
2.软件控制能力
通讯协议兼容 EtherCAT、UDP、TCP/IP、USB 串行等通用标准;可对接 MATLAB/Simulink、CarSim、Prescan 等主流动力学仿真软件,多用于前期控制算法验证、半实物仿真试验。
系统内置运动洗出算法,可自由调节补偿运动幅度、响应强度;同时开放标准化 API、SDK 开发接口,支持使用者自定义工况、存储运行数据并回放分析,方便后续性能调试优化。
五、各领域应用价值解析
1.车载、舰载精密测绘测量
车辆行驶、转向带来持续姿态波动,会干扰激光雷达、光学测绘设备的数据精度。增稳平台实时抵消载体扰动,稳定仪器姿态,有效提升测绘点云的拼接精度。
2.船载卫星定向通信
船舶航行时持续产生横摇、纵摇,极易造成卫星天线指向偏移、通信中断。平台跟随船体姿态同步反向补偿,持续稳定天线指向,大幅降低通信断连概率。
3. 动基座光电、雷达设备标校
车载、舰艇搭载的光电跟踪系统、雷达设备标校作业,对基准平面稳定性要求极高。平台隔离载体振动干扰,提供恒定稳定基准,提升标校检测数据的准确性。
技术总结
传统被动隔振结构难以应对低频大范围载体扰动,六自由度增稳平台依靠 “传感采集 - 算法解算 - 反向执行” 的主动补偿闭环体系,突破了被动隔振的技术局限,能够适配各类移动载体下精密设备的隔振、稳姿需求,是动基座高精度作业场景下的核心支撑装备。
