在机器人控制里，很多人一开始接触“位置控制”“速度控制”比较容易理解，但一听到“导纳控制”“阻抗控制”，就会觉得有点抽象。其实，这两个概念都和一个核心问题有关：

机器人在和外界接触时，应该怎样“表现得像一个有弹性、有阻尼的物体”？

尤其是在协作机器人、打磨装配、康复机器人、外骨骼这些场景中，机器人不是单纯地“按轨迹跑”，而是要能够“感受到外力，并作出柔顺反应”。这时候，导纳控制就很有价值。

---

一、什么是导纳控制

先用一句最通俗的话概括：

导纳控制，就是“你推我一下，我就动一点”。

也就是说，机器人把外部作用力作为输入，再根据预先设定好的“虚拟质量—阻尼—弹簧模型”，计算出机器人应该产生多大的位移或速度。

所以它的本质是：

力输入 → 位移/速度输出

这点非常关键。

生活中的类比

你可以把导纳控制想成一个带弹簧和阻尼的小车：

• 你用手推它一下，相当于施加了一个力；
• 小车不会无限制飞出去，因为它有“质量”；
• 小车也不会来回震荡太厉害，因为它有“阻尼”；
• 如果它偏离平衡位置太多，弹簧还会把它拉回来。

机器人在导纳控制下，就会表现出类似这种感觉：
受力后产生运动，但运动是“有分寸”的。

这不是说机器人真的有一个物理弹簧，而是控制器故意让机器人表现得像有这个弹簧—阻尼—质量系统一样。

---

二、力输入 → 位移/速度输出，到底怎么理解

这部分是导纳控制最核心的地方。

1. 外力是“命令信号”

在普通位置控制中，控制器通常会说：“去某个位置。”
但在导纳控制中，控制器会说：“先看看外界对你施加了多大的力，再决定该往哪里动。”

比如：

• 人手推一下机械臂末端；
• 力传感器测到 10N 的推力；
• 控制器根据导纳模型计算出应该往后退 2mm，或者以 20mm/s 的速度移动；
• 最后把这个位移/速度命令发给机器人底层伺服系统。

所以导纳控制通常并不是直接控制电机电流，而是位于外层，生成一个柔顺的运动参考。

2. 为什么这很有用

因为现实中的接触任务，往往不能只靠“死板的位置跟踪”。

举几个典型例子：

（1）装配

比如插销插孔、连接器插装。
如果只靠精确位置控制，一旦位置稍微有偏差，机器人就会“顶住”，甚至卡死。

用了导纳控制后，机器人接触到阻力时，会自动微调位置，沿着受力方向适当让步或修正，更容易完成插入。

（2）打磨抛光

打磨时，关键不是某个绝对位置，而是接触力要合适。
表面有高低起伏，机器人如果太刚，力会忽大忽小，效果很差。

导纳控制可以根据接触力变化，让机器人上下浮动一点，从而尽量维持稳定接触。

（3）人机协作

协作机械臂被人手推着走时，导纳控制可以让它表现出“轻推即动”的感觉，手感很自然。

---

三、导纳控制与阻抗控制的区别

这是最容易混淆的地方。

很多教材会说它们“互为对偶”，这句话没错，但对初学者不够直观。我们直接用工程语言来区分。

---

1. 最本质的区别

导纳控制：

输入是力，输出是运动。

也就是：

• 测量外力
• 计算位移/速度
• 再驱动机器人运动

阻抗控制：

输入是运动偏差，输出是力。

也就是：

• 机器人看到当前位置和目标位置有偏差
• 按照设定的弹簧阻尼关系，计算应该输出多大的力/力矩去对抗偏差

---

2. 一个非常好记的理解方式

• 导纳控制：机器人“比较听力的安排”
  你给它一个力，它决定怎么动
• 阻抗控制：机器人“像个弹簧一样反抗”
  你让它偏离了位置，它会产生一个恢复力

---

3. 为什么工业里常说导纳更实用

因为很多机器人本体本来就是高刚度的位置控制型平台，底层已经很擅长做位置伺服，而不一定方便直接做高质量的力控制。

这时，最自然的方式是：

• 在外层测力；
• 算出一个新的位置或速度参考；
• 内层还是用成熟的位置控制器去跟踪。

这就是典型的导纳控制架构。

所以在工程实现上：

• 导纳控制更适合“位置控制性能好、但想增加柔顺性”的机器人
• 阻抗控制更适合“本体就能较好地直接控制力/力矩”的系统

---

4. 两者的应用区别

更适合导纳控制的情况

• 协作机械臂拖动示教
• 装配中的接触修正
• 打磨抛光
• 上层做柔顺控制，底层仍保持位置伺服

更适合阻抗控制的情况

• 本体具有高性能力矩控制能力
• 需要直接塑造交互力学特性
• 双足机器人、灵巧手、部分高端力控平台

---

四、导纳控制的典型实现结构

工程上，导纳控制通常是一个“双层结构”。

外层：导纳模型

内层：位置/速度伺服

结构上可以理解为：

力传感器 → 导纳模型 → 位置/速度指令 → 伺服控制器 → 机器人执行

这个结构的好处是：

• 容易接入现有机器人控制系统
• 对底层驱动器改动较小
• 调参逻辑清楚
• 工程落地性强

---

五、导纳控制的离散实现

真正上控制器时，不可能直接连续计算，必须变成离散时间形式。
也就是说，控制器每隔一个采样周期算一次。

这部分虽然听起来偏理论，但其实很实用。

---

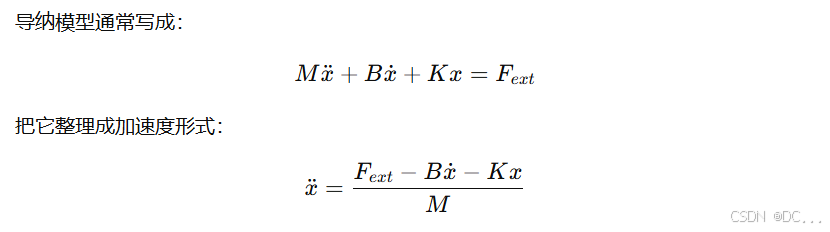

1. 连续模型回顾

在每个采样周期，我们根据当前的力、速度和位置，算出新的加速度，再积分得到速度和位置。

---

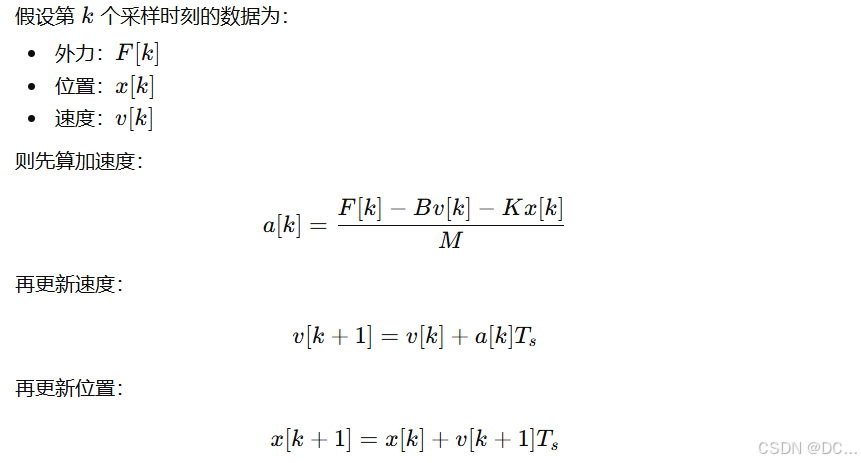

2. 最常见的离散递推方法

这就是一个非常经典、也很容易编程实现的离散导纳控制器。

---

3. 工程实现伪代码

可以写成这样：

读取力传感器 F
去除零偏和噪声
a = (F - B*v - K*x) / M
v = v + a * Ts
x = x + v * Ts
把 x 或 v 作为参考命令发送给机器人

如果是多维空间，比如末端六维力/位移控制，那么上面的标量就会变成向量和矩阵：

• 力变为 6 维广义力 [Fx,Fy,Fz,Mx,My,Mz]
• 位移变为 6 维位姿偏差
• M,B,K 也可以是对角矩阵或完整矩阵

---

4. 离散实现中最容易踩的坑

（1）力信号噪声太大

力传感器噪声会直接影响输出运动，导致机器人抖动。

常见处理方法：

• 低通滤波
• 滑动平均
• 设置死区阈值
• 对突变力做限幅

（2）采样周期过大

如果 TsT_sTs 太大，系统更新不够快，柔顺效果会变差，甚至出现振荡。

通常控制周期越小越好，工程中常见 1ms、2ms、5ms 这样的量级。

（3）参数设置不合理

• M 太小：系统太敏感，容易窜动
• B 太小：阻尼不足，容易振荡
• K 太大：系统太“硬”，失去柔顺性
• K 太小：可能偏移太多，不利于稳定接触

（4）没有做饱和限制

如果外力突然很大，而又没有对速度、位移做限制，机器人可能动作过猛。

工程上通常要加：

• 最大位移限制
• 最大速度限制
• 最大加速度限制
• 安全边界限制

---

六、参数怎么调，才更实用

导纳控制好不好用，很大程度取决于 MMM、BBB、KKK 的选择。

1. 虚拟质量 M

决定“推一下后动起来难不难”。

• M 大：动作稳，但显得迟钝
• M 小：反应快，但容易敏感

2. 虚拟阻尼 B

决定“运动时刹不刹得住”。

• B 大：更平稳，不容易振荡
• B 小：更灵活，但容易晃

3. 虚拟刚度 K

决定“偏离后想不想回到原位”。

• K 大：更像硬弹簧，不容易偏离太多
• K 小：更柔软，更容易被推开

---

4. 一个实用调参思路

如果你是第一次上手，不要一开始就追求“最优”，可以按下面思路：

1. 先把 K 设小一点
   先让系统有柔顺性
2. 把 B 设大一点
   优先保证不振荡
3. 再慢慢减小或调整 M
   找到反应速度和稳定性的平衡
4. 最后根据任务增加 K
   保证不会偏离过大

工程上，通常是先调出“稳”的系统，再调“快”和“柔”。

---

七、导纳控制适用场景

导纳控制之所以重要，正是因为它非常适合接触型任务和人机交互任务。

---

1. 协作机器人拖动示教

这是最典型的场景之一。

操作员用手推着机械臂走，机械臂根据受力自动运动，记录轨迹。
这种方式比手工编程更直观，特别适合：

• 小批量生产
• 频繁换工艺
• 非专业编程人员使用

在这个场景里，导纳控制的目标是：

让人感觉机器人“轻、顺、跟手”。

---

2. 精密装配

如：

• 插销插孔
• 连接器装配
• 轴孔配合
• 电池包插装
• 手机或电子产品组装

这些任务常常存在微小位置误差。
如果机器人太刚，接触后会横向受力增大，导致卡住、磨损甚至损坏零件。

导纳控制可以让机器人根据接触力自动做小范围让步和修正，提高装配成功率。

---

3. 打磨、抛光、去毛刺

这类任务的核心不是精确走到某个点，而是：

• 接触要连续
• 力要稳定
• 表面质量要均匀

工件表面可能并不完全平整，导纳控制能够使末端自动“贴着表面走”，从而提升加工一致性。

---

4. 医疗与康复机器人

在康复训练中，机器人不能像工业设备那样“硬推着人动”，而要根据患者的用力情况做柔顺响应。

导纳控制适合实现：

• 助力训练
• 主被动切换
• 柔顺交互
• 安全保护

比如患者稍微一用力，机器人就顺势带动关节运动，既自然又安全。

---

5. 外骨骼与助力设备

外骨骼系统中，设备需要根据人体施加的力来判断意图。
导纳控制能让设备“顺着人走”，而不是“拽着人走”。

这种体验差别非常大。

---

6. 遥操作与主从控制

在遥操作系统中，从端机器人与环境接触时，测得的接触力可以通过导纳模型转化为运动修正，使系统整体更平稳，减少刚性碰撞。

---

八、导纳控制特别适合哪些机器人系统

从工程角度说，以下类型系统特别适合导纳控制：

1. 底层是位置控制的工业机器人

这种最典型。
因为原有控制系统已经很成熟，增加一个外层导纳模块就能明显提升柔顺性。

2. 协作机械臂

天然需要人机交互和安全接触，导纳控制是常见方案。

3. 末端安装了六维力传感器的系统

有了可靠力反馈，导纳控制就更容易实现高质量效果。

4. 对接触过程“容错性”要求高的任务

如装配、打磨、检测、引导操作等。

---

九、导纳控制不是万能的

虽然导纳控制很好用，但也不是所有场景都适合。

1. 没有可靠力测量时，效果会打折扣

如果力传感器漂移大、噪声大，或者通过电机电流估算外力不准，那么导纳控制的稳定性会受影响。

2. 超高速强碰撞场景要慎用

导纳控制本质上还是“测到力再响应”，若碰撞特别剧烈，对采样频率、延迟和执行器性能要求很高。

3. 如果底层位置环很慢，导纳效果也会差

外层算得再好，内层跟不上，也无法表现出理想柔顺性。

所以导纳控制的落地效果，取决于整套系统：

• 传感器质量
• 采样频率
• 底层伺服带宽
• 参数整定
• 安全限幅策略

---

十、一个工程师视角的总结

如果用一句话来概括导纳控制：

它是一种把“接触力”转成“柔顺运动”的控制方法。

它的核心逻辑非常清晰：

• 感知外力
• 用虚拟质量—阻尼—刚度模型进行计算
• 生成位移或速度参考
• 让机器人表现得既能动，又不会乱动

和阻抗控制相比，导纳控制更适合许多底层以位置伺服为主的机器人平台，因此在工业应用中非常常见，也更容易落地。

它特别适用于：

• 人机协作
• 拖动示教
• 精密装配
• 打磨抛光
• 康复与助力设备

最重要的一点：

导纳控制关注的是：机器人受到多大力，就应该对应地“让出多少位移”或“给出多大速度”。
