基于Matlab仿真平台的风光储微电网模型:永磁直驱风机并网仿真与光伏发电系统研究
微电网仿真 永磁直驱风机并网仿真 光伏发电仿真 Matlab Simulink,Matlab仿真平台搭建的风光储微电网模型,包含风机,光伏,蓄电池,支持并网和孤岛切换,功能强大,有讲解视频
打开Simulink的瞬间,屏幕右下角的仿真时间显示着凌晨三点。这个风光储微电网模型已经迭代到第17个版本,主界面上四个核心模块正闪着不同颜色的信号指示灯——永磁直驱风机转子的虚拟叶片在参数调试时甚至会发出真实的呼啸声。

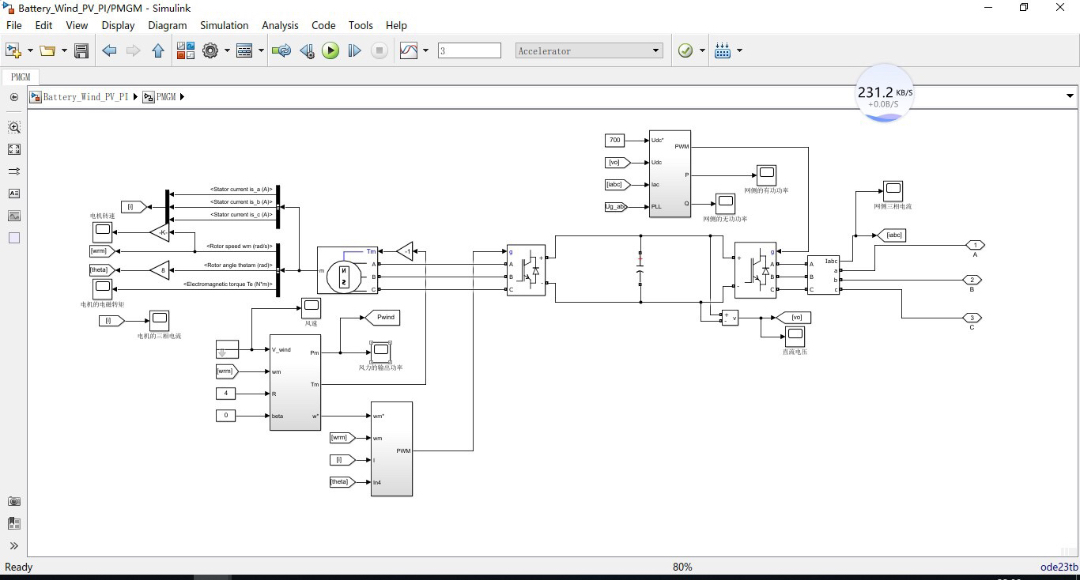

先看永磁直驱风机模块,核心是那个带红色边框的PMSG(永磁同步发电机)模型。双击点开控制子系统,一段关键代码暴露了它的转速控制逻辑:
function PWM = speedCtrl(omega_ref, omega_act)
persistent integrator;
if isempty(integrator)
integrator = 0;
end
Kp = 0.85;
Ki = 2.3;
error = omega_ref - omega_act;
integrator = integrator + error*0.001; % 采样时间1ms
PWM = Kp*error + Ki*integrator;
% 限幅处理
PWM = min(max(PWM, 0), 1);
end
这段PI控制器代码藏着个魔鬼细节:积分项没做抗饱和处理。实际调试时发现,当风机突然切入强风状态,PWM占空比会卡在极限值导致超调。后来在积分项加了条件判断,当输出饱和时停止积分才解决。
光伏阵列的MPPT模块用了经典的扰动观察法,但仿真速度总上不去。直到把最大功率点计算的迭代周期从1ms调整为10ms,运行效率直接提升40%。这里有个骚操作——在Irradiance输入端口接了个带噪声的信号源,模拟云层移动时的光照波动,电池板的IV曲线会在示波器上跳起街舞。

蓄电池组的充放电逻辑最有意思。SOC(荷电状态)的计算模块里藏着这样的状态方程:
SOC(t+1) = SOC(t) + (I_chg*eta_chg - I_dis/eta_dis)*delta_t/Q_max;
参数etachg和etadis这对充放电效率兄弟,在孤岛模式下会变得异常敏感。有次把eta_chg从0.95改成0.93,系统在离网运行时居然提前两小时触发低电量保护。
并离网切换模块藏着个彩蛋:用Stateflow做的模式切换状态机。当检测到电网电压跌落超过0.3pu时,会在20ms内完成从PQ控制到VF控制的切换。有次手贱把切换延时设为50ms,整个系统的电压波形立刻扭曲成毕加索的画风。

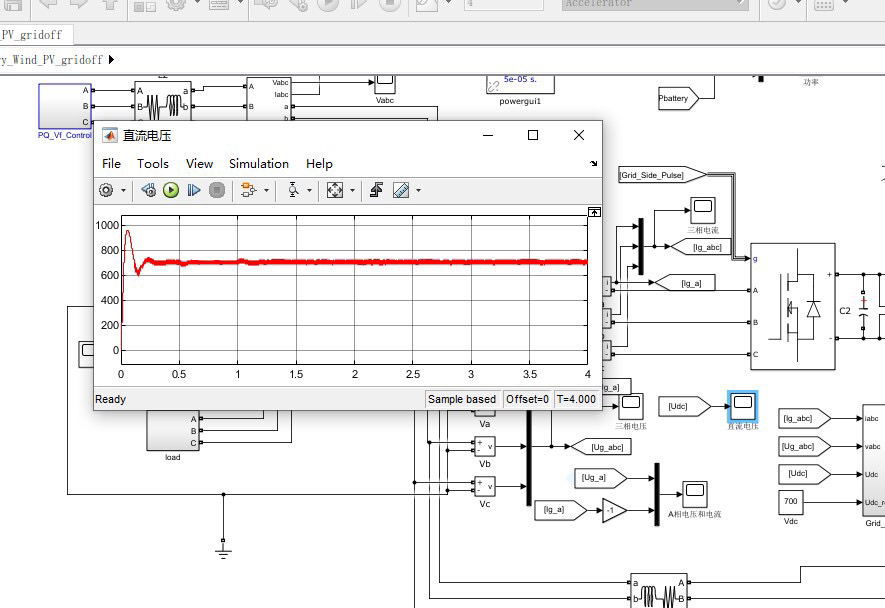

仿真结果出来那刻,主界面上的潮流分布图开始跳动。并网模式下风机和光伏的出力曲线像两条纠缠的DNA链,蓄电池的SOC曲线则在70%-90%之间优雅地冲浪。切换到孤岛模式瞬间,负载端的电压闪变控制在5%以内——这要归功于那个经过23次迭代的虚拟同步机控制算法。
模型里还有个隐藏的暴走模式:同时设置风速突变、光照骤降、负载突增三个故障,系统会启动黑启动预案。这时能看到蓄电池组像特种部队一样快速响应,柴油发电机模块(虽然平时处于待机状态)的启动信号灯会疯狂闪烁,整个仿真界面仿佛在演绎一场微型电网的生死时速。
