点云数据聚类处理流程

点云数据聚类处理是将点云数据中的点按照相似性划分为不同的组（簇）的过程，在目标识别、场景分析等领域有广泛应用。以下是一个通用的点云数据聚类处理流程：

1. 数据获取

• 激光雷达采集：利用激光雷达设备对物体或场景进行扫描，获取三维空间中各个点的坐标信息，形成点云数据。常见的激光雷达有机械式激光雷达、固态激光雷达等，不同类型的激光雷达在精度、扫描范围和速度等方面有所差异。
• 三维重建：通过多视角的图像数据，利用结构光、双目视觉等技术进行三维重建，生成点云数据。这种方法常用于文物数字化、建筑建模等领域。
• 数据导入：从已有的数据集中导入点云数据，例如 KITTI、ModelNet 等公开数据集，方便进行算法测试和验证。

2. 数据预处理

• 去噪
  • 统计滤波：计算每个点邻域内点的距离统计信息，将距离超过一定标准差倍数的点视为离群点并去除。在 Open3D 中可以使用 remove_statistical_outlier 函数实现。
  • 半径滤波：以每个点为中心，设置一个半径范围，若该范围内的点数少于某个阈值，则将该点视为离群点并去除。
• 降采样
  • 体素降采样：将点云划分为体素网格，每个体素内只保留一个代表点，从而减少点云的点数，提高后续处理的效率。在 Open3D 中可以使用 voxel_down_sample 函数实现。
  • 均匀采样：按照一定的间隔均匀地选择点云数据中的点。
• 归一化：将点云数据的坐标范围归一化到一个特定的区间，如 [0, 1] 或 [-1, 1]，有助于提高聚类算法的稳定性和收敛速度。

3. 特征提取

• 几何特征
  • 法线估计：计算点云每个点的法线方向，反映点云表面的局部几何信息。在 Open3D 中可以使用 estimate_normals 函数实现。
  • 曲率计算：描述点云表面的弯曲程度，可用于区分平面、曲面等不同的几何形状。
• 描述子特征
  • FPFH（Fast Point Feature Histograms）：一种快速计算的局部特征描述子，能够有效地表示点云的局部几何特征。
  • SHOT（Signature of Histograms of Orientations）：对表面方向直方图进行签名，具有旋转不变性和尺度不变性。

4. 聚类算法选择与应用

• 基于密度的聚类算法
  • DBSCAN（Density-Based Spatial Clustering of Applications with Noise）：基于数据点的密度来进行聚类，能够将具有足够高密度的区域划分为簇，并将低密度区域中的点视为噪声点。在 Open3D 中可以使用 cluster_dbscan 函数实现。
  • OPTICS（Ordering Points To Identify the Clustering Structure）：是 DBSCAN 的一种扩展算法，能够处理不同密度的簇，并且可以生成聚类的层次结构。
• 基于层次的聚类算法
  • 凝聚式层次聚类：从每个点作为一个单独的簇开始，逐步合并相似的簇，直到满足某个终止条件。
  • 分裂式层次聚类：从所有点作为一个簇开始，逐步分裂成更小的簇。
• 基于划分的聚类算法
  • K-Means：将点云数据划分为 K 个簇，每个簇的中心由该簇内所有点的均值表示。该算法需要预先指定簇的数量 K。

5. 聚类结果评估

• 内部评估指标
  • 轮廓系数：综合考虑了簇内的紧密性和簇间的分离度，取值范围为 [-1, 1]，值越接近 1 表示聚类效果越好。
  • Calinski-Harabasz 指数：衡量簇内的紧凑性和簇间的分离度，值越大表示聚类效果越好。
• 外部评估指标：如果有已知的真实标签，可以使用外部评估指标，如调整兰德指数（Adjusted Rand Index）、F1 分数等，来评估聚类结果与真实标签的一致性。

6. 后处理

• 合并小簇：将点数较少的小簇合并到相邻的大簇中，减少簇的数量，使聚类结果更加简洁。
• 去除噪声簇：将点数过少或不符合特定条件的簇视为噪声簇并去除，提高聚类结果的质量。

7. 结果可视化与应用

• 可视化：使用可视化工具（如 Open3D、Matplotlib 等）将聚类结果以直观的方式展示出来，方便用户观察和分析。
• 应用：将聚类结果应用于实际场景，如目标识别、物体分割、场景理解等。

以下是一个使用 Open3D 实现点云聚类处理的简单示例代码：

import open3d as o3d
import numpy as np

# 读取点云数据
pcd = o3d.io.read_point_cloud("table_scene_lms400.pcd")

# 预处理：去噪与降采样
cl, _ = pcd.remove_statistical_outlier(nb_neighbors=10, std_ratio=0.6)
voxel_pcd = cl.voxel_down_sample(voxel_size=0.01)
# 法线估计
voxel_pcd.estimate_normals(search_param=o3d.geometry.KDTreeSearchParamHybrid(radius=0.1, max_nn=50))

# 平面分割（RANSAC）
plane_model, inliers = voxel_pcd.segment_plane(distance_threshold=0.01, ransac_n=3, num_iterations=1000)
inlier_cloud = voxel_pcd.select_by_index(inliers)
outlier_cloud = voxel_pcd.select_by_index(inliers, invert=True)

# 运行DBSCAN算法
with o3d.utility.VerbosityContextManager(o3d.utility.VerbosityLevel.Debug) as cm:
    labels = np.array(outlier_cloud.cluster_dbscan(eps=0.05, min_points=20, print_progress=True))

# 获取聚类的最大标签
max_label = labels.max()
print(f"点云被聚类成了 {max_label + 1} 个簇。")

# 为每个簇分配不同的颜色
colors = o3d.utility.Vector3dVector(np.random.uniform(0, 1, (max_label + 1, 3)))
print(np.asarray(colors))

pcd_colors = np.array([colors[label] if label >= 0 else [0, 0, 0] for label in labels])
outlier_cloud.colors = o3d.utility.Vector3dVector(pcd_colors)

# 可视化聚类结果
o3d.visualization.draw_geometries([outlier_cloud])

# 保存聚类结果
o3d.io.write_point_cloud("clustered_point_cloud.pcd", outlier_cloud)

# 统计每个label的点的数量
unique_labels, counts = np.unique(labels, return_counts=True)
# 排除噪声点（label为 -1）
non_noise_indices = unique_labels != -1
unique_labels = unique_labels[non_noise_indices]
counts = counts[non_noise_indices]

# 找到点数最多的label
max_count_index = np.argmax(counts)
max_count_label = unique_labels[max_count_index]

# 找到所有属于点数最多的label的点的索引
max_count_indices = np.where(labels == max_count_label)[0]

# 根据索引提取点数最多的label对应的点云
max_count_cloud = outlier_cloud.select_by_index(max_count_indices)

# 可视化提取的点云
o3d.visualization.draw_geometries([max_count_cloud])

# 保存提取的点云
o3d.io.write_point_cloud(f"max_count_label_{max_count_label}_point_cloud.pcd", max_count_cloud)

该代码主要实现了对输入点云数据的一系列处理操作，包括去噪、降采样、法线估计、平面分割、DBSCAN 聚类，最后统计聚类结果中每个簇的点数，提取点数最多的簇并进行可视化和保存。

代码详细解释

1. 导入必要的库

import open3d as o3d
import numpy as np

导入 open3d 用于点云处理和可视化，numpy 用于数值计算和数组操作。

2. 读取点云数据

pcd = o3d.io.read_point_cloud("table_scene_lms400.pcd")

使用 o3d.io.read_point_cloud 函数从文件 table_scene_lms400.pcd 中读取点云数据。

3. 数据预处理

cl, _ = pcd.remove_statistical_outlier(nb_neighbors=10, std_ratio=0.6)
voxel_pcd = cl.voxel_down_sample(voxel_size=0.01)
voxel_pcd.estimate_normals(search_param=o3d.geometry.KDTreeSearchParamHybrid(radius=0.1, max_nn=50))

• remove_statistical_outlier：通过统计每个点邻域内点的距离，去除离群点（噪声点）。nb_neighbors 是用于统计的邻域点数，std_ratio 是标准差倍数的阈值。
• voxel_down_sample：进行体素降采样，将点云划分为体素网格，每个体素内只保留一个代表点，voxel_size 是体素的大小。
• estimate_normals：估计点云每个点的法线方向，search_param 指定搜索参数，这里使用混合搜索策略，radius 是搜索半径，max_nn 是最大搜索点数。

4. 平面分割（RANSAC）

plane_model, inliers = voxel_pcd.segment_plane(distance_threshold=0.01, ransac_n=3, num_iterations=1000)
inlier_cloud = voxel_pcd.select_by_index(inliers)
outlier_cloud = voxel_pcd.select_by_index(inliers, invert=True)

• segment_plane：使用 RANSAC 算法进行平面分割，distance_threshold 是点到拟合平面的距离阈值，ransac_n 是每次随机抽样的点数，num_iterations 是迭代次数。返回平面模型参数 plane_model 和属于平面的点的索引 inliers。
• select_by_index：根据索引提取点云，inlier_cloud 是属于平面的点云，outlier_cloud 是不属于平面的点云。

5. 运行 DBSCAN 算法

with o3d.utility.VerbosityContextManager(o3d.utility.VerbosityLevel.Debug) as cm:
    labels = np.array(outlier_cloud.cluster_dbscan(eps=0.05, min_points=20, print_progress=True))

使用上下文管理器将日志详细程度设置为 Debug 级别，对 outlier_cloud 进行 DBSCAN 聚类，eps 是邻域半径，min_points 是成为核心点所需的最小点数，print_progress 表示是否打印聚类进度。

6. 聚类结果分析与可视化

max_label = labels.max()
print(f"点云被聚类成了 {max_label + 1} 个簇。")
colors = o3d.utility.Vector3dVector(np.random.uniform(0, 1, (max_label + 1, 3)))
pcd_colors = np.array([colors[label] if label >= 0 else [0, 0, 0] for label in labels])
outlier_cloud.colors = o3d.utility.Vector3dVector(pcd_colors)
o3d.visualization.draw_geometries([outlier_cloud])
o3d.io.write_point_cloud("clustered_point_cloud.pcd", outlier_cloud)

• 计算聚类的最大标签，加 1 得到聚类的数量并打印。
• 为每个簇随机分配不同的颜色，噪声点（标签为 -1）设为黑色。
• 将颜色信息赋值给 outlier_cloud 的 colors 属性，可视化聚类结果并保存为 clustered_point_cloud.pcd 文件。

7. 提取点数最多的簇

unique_labels, counts = np.unique(labels, return_counts=True)
non_noise_indices = unique_labels != -1
unique_labels = unique_labels[non_noise_indices]
counts = counts[non_noise_indices]
max_count_index = np.argmax(counts)
max_count_label = unique_labels[max_count_index]
max_count_indices = np.where(labels == max_count_label)[0]
max_count_cloud = outlier_cloud.select_by_index(max_count_indices)
o3d.visualization.draw_geometries([max_count_cloud])
o3d.io.write_point_cloud(f"max_count_label_{max_count_label}_point_cloud.pcd", max_count_cloud)

• 统计每个 label 的点的数量，排除噪声点（label 为 -1）。
• 找到点数最多的 label，提取该 label 对应的点云，可视化并保存为文件。

8. 代码优化建议

• 参数调优：可以通过实验调整 remove_statistical_outlier、voxel_down_sample、segment_plane 和 cluster_dbscan 等函数的参数，以获得更好的处理和聚类效果。
• 多次平面分割：可以多次调用 segment_plane 函数，逐步分割出多个平面，提高点云处理的精度。
• 添加更多评估指标：除了统计点数，还可以使用内部评估指标（如轮廓系数、Calinski - Harabasz 指数）或外部评估指标（如果有真实标签）来评估聚类结果的质量。

from sklearn.metrics import silhouette_score, calinski_harabasz_score
# 排除噪声点后进行评估
non_noise_points = np.asarray(outlier_cloud.points)[labels != -1]
non_noise_labels = labels[labels != -1]

# 计算轮廓系数
if len(set(non_noise_labels)) > 1:  # 轮廓系数要求至少有两个簇
    silhouette_coefficient = silhouette_score(non_noise_points, non_noise_labels)
    print(f"轮廓系数: {silhouette_coefficient}")
else:
    print("由于只有一个簇，无法计算轮廓系数。")

# 计算Calinski - Harabasz指数
if len(set(non_noise_labels)) > 1:  # Calinski - Harabasz指数要求至少有两个簇
    calinski_harabasz = calinski_harabasz_score(non_noise_points, non_noise_labels)
    print(f"Calinski - Harabasz指数: {calinski_harabasz}")
else:
    print("由于只有一个簇，无法计算Calinski - Harabasz指数。")

轮廓系数: 0.34218226564564175
Calinski - Harabasz指数: 1208.8283085347264

9. 结果

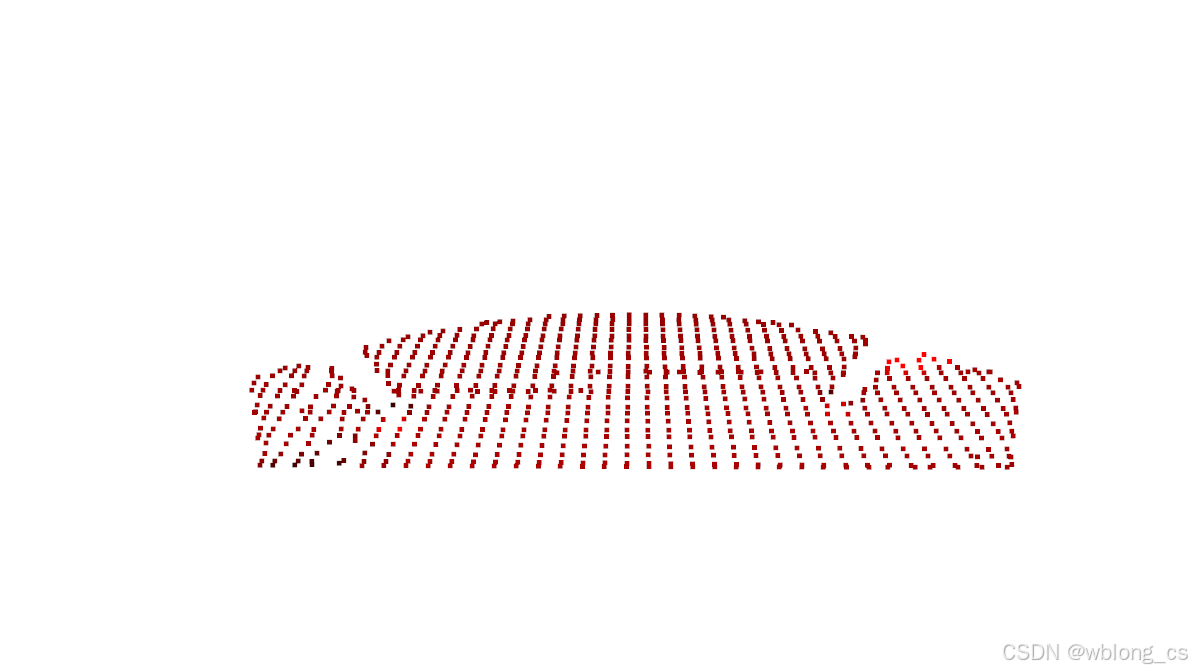

原始点云：

显然，数据中包含一个类似地面的平面，聚类之前可以将这个平面单独提取出来。

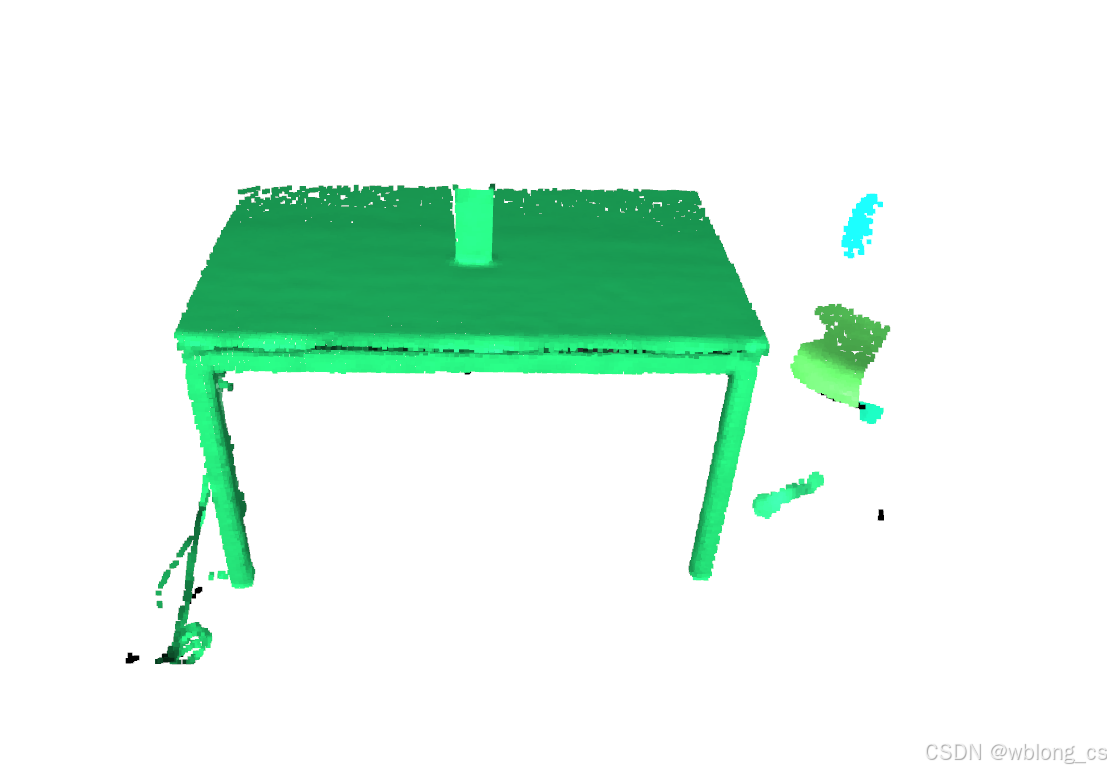

去除地面后，聚类结果：

从聚类结果中，提取桌子这个簇：
