#Simulink仿真#基于重复控制的单相桥式逆变系统设计仿真

在电力电子领域，单相桥式逆变系统的设计与优化一直是热门话题。而重复控制作为一种强大的控制策略，能有效提高逆变系统的性能。今天，咱们就来唠唠基于重复控制的单相桥式逆变系统在 Simulink 中的设计与仿真。

单相桥式逆变系统基础

单相桥式逆变电路是将直流电转换为交流电的常用拓扑。简单来说，它通过四个开关器件（通常是功率半导体器件，如 IGBT）的有序通断，把直流电源的电能转化为交流电能输出。其基本原理如下代码简单示意（以 MATLAB 伪代码为例，非实际可运行完整代码）：

% 定义直流输入电压
Vdc = 100;
% 开关频率
fs = 10000;
t = 0:1/fs:0.1;
% 假设简单的方波调制信号
mod_signal = square(2*pi*50*t);
% 初始化输出电压
Vo = zeros(size(t));
for i = 1:length(t)
    if mod_signal(i) > 0
        Vo(i) = Vdc;
    else
        Vo(i) = -Vdc;
    end
end

这段代码先定义了直流输入电压 Vdc 和开关频率 fs，生成了一个简单的 50Hz 方波调制信号 mod_signal，然后根据调制信号来模拟单相桥式逆变电路输出电压 Vo。实际的逆变电路肯定更复杂，这只是个简单概念示意。

重复控制策略

重复控制的核心思想是利用前一个周期的误差信息来修正当前周期的控制信号，从而对周期性干扰和非线性负载具有很强的抑制能力。其基本结构包括一个内模（通常是积分器串联延时环节），用于跟踪周期性信号。在 Simulink 中搭建重复控制器，大致思路如下（这里只是核心部分思路，非完整模型搭建代码）：

% 定义重复控制参数
Ts = 1/fs; % 采样周期
N = 50; % 一个周期内采样点数
Kp = 0.1; % 比例系数
Ki = 0.01; % 积分系数
% 初始化误差和控制信号
error = zeros(1, length(t));
control_signal = zeros(1, length(t));
for k = 1:length(t)
    % 计算当前误差
    error(k) = reference_signal(k) - output_signal(k);
    % 重复控制算法
    control_signal(k) = control_signal(k - 1) + Kp * error(k) + Ki * sum(error(max(1, k - N):k));
end

上述代码展示了重复控制的基本迭代过程，通过计算误差，并结合比例积分环节以及前 N 个采样点的误差和，来更新控制信号。

Simulink 仿真搭建

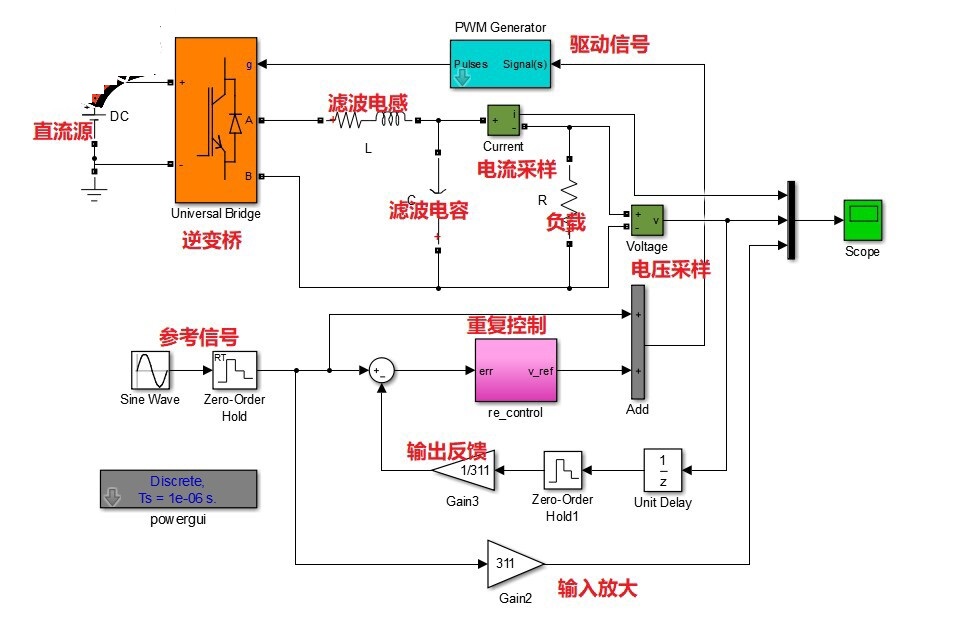

在 Simulink 中，首先搭建单相桥式逆变电路模块，这可以通过 Power System Blockset 中的电力电子器件搭建，比如使用四个 IGBT 模块组成桥臂。然后添加重复控制模块，将逆变电路的输出与参考信号进行比较得到误差，输入到重复控制器中，生成控制信号去驱动 IGBT。

比如，在搭建逆变电路模块时，IGBT 的触发信号可以根据上述代码生成的控制信号来设置。这里以一个简单的触发逻辑为例：

% 根据控制信号生成IGBT触发信号
igbt_trigger1 = control_signal > 0;
igbt_trigger2 = control_signal < 0;
igbt_trigger3 = -control_signal > 0;
igbt_trigger4 = -control_signal < 0;

这段代码根据控制信号生成了四个 IGBT 的触发信号，以控制逆变桥的工作。

仿真结果分析

通过 Simulink 仿真，我们可以观察到在加入重复控制前后，逆变系统输出波形的变化。未加入重复控制时，输出波形可能存在一定的畸变，尤其是在非线性负载情况下。而加入重复控制后，输出波形能很好地跟踪参考信号，总谐波失真（THD）显著降低。

#Simulink仿真#基于重复控制的单相桥式逆变系统设计仿真

比如，我们可以通过以下代码计算输出电压的 THD：

% 计算THD
fundamental = abs(fft(output_signal));
total_harmonics = sum(fundamental(2:end)).^2;
thd = sqrt(total_harmonics) / fundamental(1);

通过比较加入重复控制前后 thd 的值，就能直观看到重复控制对改善波形质量的显著效果。

总的来说，基于重复控制的单相桥式逆变系统在 Simulink 中的设计与仿真，为我们研究和优化逆变系统性能提供了有力手段。从基础原理到控制策略实现，再到仿真验证，这一过程充满挑战与乐趣，期待大家能在这个领域挖掘出更多精彩。
